Система рентгеновского контроля сверления внутреннего слоя

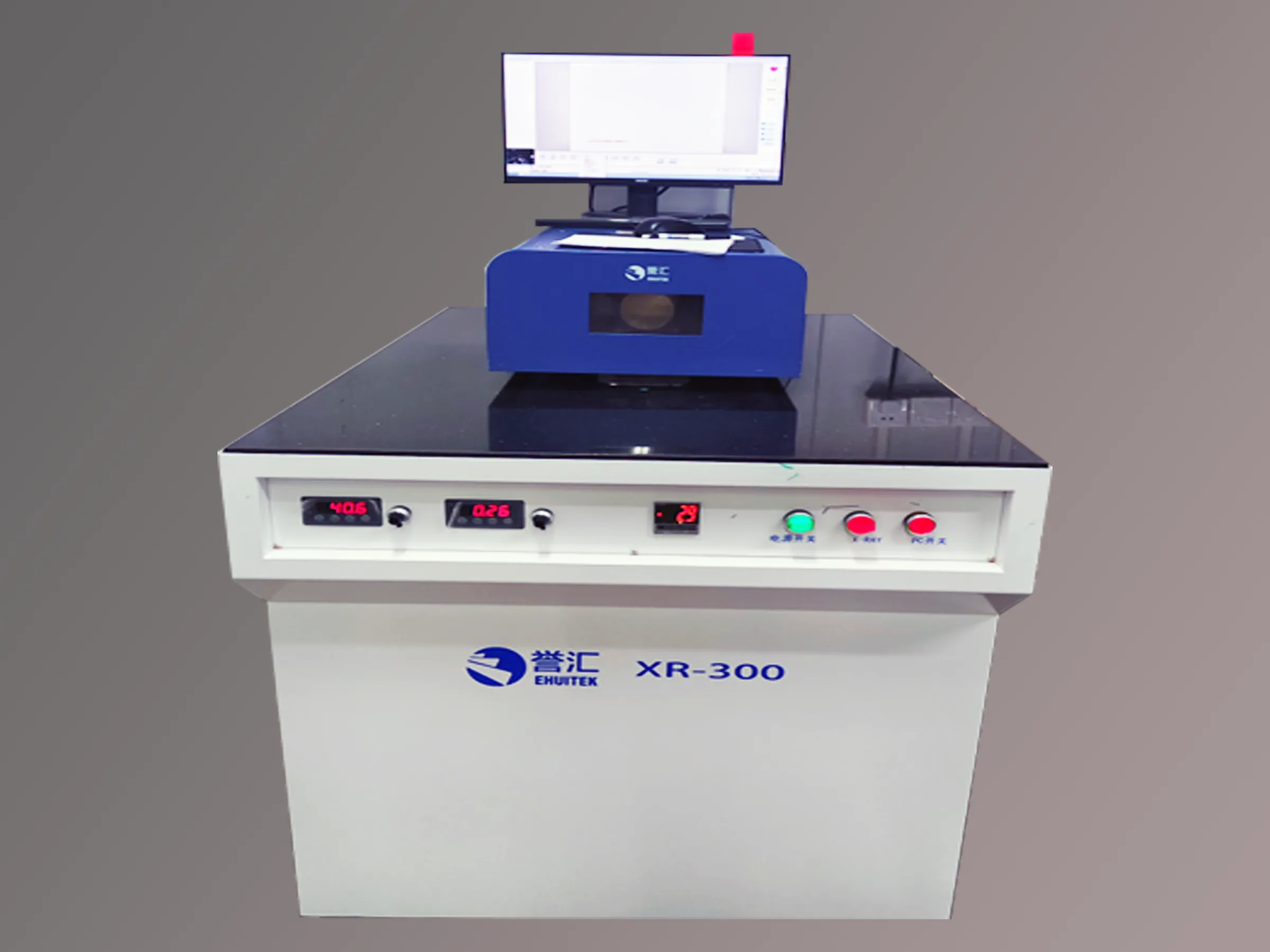

Система рентгеновского сверления внутреннего слоя YuHui XR-300 от UGPCB: Устанавливаем новые стандарты в прецизионном производстве печатных плат

В печатная плата (печатная плата) и сборка печатной платы (печатная плата) обрабатывающая промышленность, точность обработки и надежность качества являются основными показателями профессиональных возможностей производителя.. УГКПБ, ведущая печатная плата и производитель печатных плат, еще больше укрепила свое технологическое преимущество в прецизионном производстве, представив ведущую в отрасли систему рентгеновского контроля сверления внутреннего слоя YuHui XR-300..

Проблемы контроля качества печатных плат для межсоединений высокой плотности

Благодаря быстрому развитию технологий искусственного интеллекта, Требования к вычислительной мощности резко возросли, предъявление более высоких требований к базовой аппаратной поддержке для индустрии передачи данных – Подложки печатных плат. Потребность в высокочастотном, высокоскоростная передача сигналов на серверах искусственного интеллекта требует превосходной целостности сигнала на печатных платах, что приводит к созданию проектов с большим количеством слоев. Для обеспечения высокой плотности интеграции микросхем и сложных структур межсоединений., Проекты печатных плат широко использовать передовые процессы, такие как обратное сверление, слепые переходы, и сложенные переходные отверстия.

Однако, эти передовые конструкции и процессы ставят новые задачи в области качества.. Например, микроотверстия с обратным сверлением часто имеют диаметр всего от 0,20 мм до 0,80 мм., однако глубина может достигать 6 мм., с максимальным соотношением сторон до 15. В этом масштабе, обеспечение того, чтобы сверла достигли точного проектного места и правильно соединились с конкретными внутренними слоями, представляет собой серьезную проблему при производстве печатных плат..

Технические преимущества системы рентгеновского контроля внутреннего слоя YuHui XR-300

Система рентгеновского контроля внутреннего слоя YuHui XR-300, интегрированная UGPCB, включает в себя множество передовых технологий., добиться крупных прорывов в контроль качества печатной платы.

Возможности высокоточной визуализации и измерений

В YuHui XR-300 используется импортная герметичная микрофокусная рентгеновская трубка и высококачественная система визуализации., достижение субмикронного разрешения. Система обеспечивает точность измерения до 30 мкм и разрешение 17-25 пл/мм, обеспечение четкого захвата мельчайших структур во внутренних слоях печатной платы. По сравнению с традиционными рентгеновскими системами, YuHui XR-300 обеспечивает диапазон рентгеноскопического увеличения от 8X до 64X., позволяя операторам наблюдать и измерять ключевые параметры в режиме реального времени, включая центральное положение, расстояние между точками, и круглая площадь.

Инновационная технология неразрушающего контроля

Использование методов и алгоритмов рентгеновской триангуляции, YuHui XR-300 точно определяет конечное положение просверленных отверстий, обеспечение сверла достижения заданной глубины и соединения с конкретным целевым слоем. Ключевым преимуществом является возможность измерения расстояния между просверленным отверстием и медной плоскостью внутреннего слоя., позволяя инженерам напрямую определить, правильно ли расположено отверстие и необходимая остаточная глубина сверления.

В отличие от традиционных методов разрушающего контроля, Рентгеновский контроль выявляет внутренние дефекты с высоким разрешением без резки образцов печатной платы., значительное повышение эффективности анализа отказов. Этот неразрушающий подход позволяет избежать появления новых дефектов из-за внешнего напряжения во время подготовки образцов., обеспечение точных результатов оценки.

Исключительная производительность при проверке многослойных печатных плат

Разработан для работы со сложными структурами современных печатных плат., YuHui XR-300 может проверять платы с помощью 26 слои или более, поддерживающие конфигурации с медными грузами от 1/3 унция до 20 унция. Эта возможность идеально соответствует требованиям контроля качества современных печатных плат с большим количеством слоев., особенно в отношении требований к целостности сигнала для высокочастотных, Высокоскоростные печатные платы.

Ключевые применения YuHui XR-300 в процессе производства печатных плат

Контроль качества процесса сверления печатных плат

В производстве печатной платы, Качество механического сверления напрямую влияет на последующее гальванопокрытие и надежность конечной электронной продукции.. На основе рентгеновской микро-КТ-технологии., YuHui XR-300 получает данные трехмерной структуры образца печатной платы с высоким разрешением., возможность измерения точности бурения в том же наборе отсканированных данных, который используется для реконструкции 3D-модели.

Использование YuHui XR-300, Инженеры UGPCB могут точно оценить критические параметры, такие как ошибка прямолинейности отверстия., ошибка цилиндричности, и 3D шероховатость поверхности, позволяющая комплексно оценить качество бурения. По сравнению с контактными методами измерения, Технология микро-КТ не только собирает полные данные образца, но также позволяет избежать потенциального изменения фактической морфологии образца из-за давления зонда..

Точная оценка качества обратного сверления

Обратное сверление — критически важный процесс для решения проблем целостности сигнала., но слишком глубокое сверление или несоосность могут повлиять на характеристики конечного продукта.. YuHui XR-300 может проверять наличие пересверленных задних отверстий, не повреждая образец., одновременно оценивая выравнивание обратного сверла и измеряя длину огарка, обеспечение соответствия процесса обратного сверления стандартам проектирования печатных плат.

Сборка с помощью контроля дефектов и расслоения

Решение проблемы широкого использования многослойных переходных процессов при проектировании печатных плат., YuHui XR-300 обеспечивает высокое разрешение, неразрушающий контроль внутренних дефектов многослойных переходных отверстий. Более того, система комплексно проверяет печатные платы на предмет внутреннего расслоения, точно определяет места расслоения, анализирует пораженные зоны, и измеряет площадь расслоения, предоставление надежной поддержки данных для улучшения процессов.

Ценность технического прорыва YuHui XR-300 для сборки печатных плат

На этапе сборки PCBA, YuHui XR-300 играет жизненно важную роль. Система может проверять наличие пустот в шариках припоя BGA., пустоты при пайке силовых компонентов, и целостность шариков припоя в корпусах с решетчатыми шариками, включая такие дефекты, как деформация шарика припоя, пайка трещин, холодная пайка соединений, шорты с шариками припоя, и пузыри.

Для корпусов размером с микросхему и печатных плат с межсоединениями высокой плотности., Возможности визуализации высокого разрешения YuHui XR-300 позволяют выявлять дефекты микронного уровня., например, разомкнутые цепи, вызванные сломанными паяными соединениями катушки, обеспечение надежности сборки печатных плат. Встроенная в систему технология наложения изображений X-Plane легко облегчает проверку сложных разводок печатных плат., например, двусторонние платы и конструкции «Упаковка на упаковке»., значительно повышает эффективность и точность контроля качества печатных плат..

Передовая технология обработки изображений, интегрированная с искусственным интеллектом

YuHui XR-300 объединяет технологию реконструкции на основе искусственного интеллекта., обеспечивает до 10-кратного повышения эффективности в определенных рабочих процессах с полуповторяющимися и повторяющимися образцами или обеспечивает превосходное качество изображения. Эта интеллектуальная возможность обработки изображений позволяет UGPCB быстро выявлять мельчайшие дефекты в огромных объемах данных проверки., существенно повысить эффективность и точность контроля качества продукции.

Технология DeepRecon Pro системы использует алгоритмы искусственного интеллекта для повышения качества изображения и сокращения времени сканирования., предоставление надежной технической поддержки для высокоточного производства печатных плат и сборки печатных плат UGPCB..

Защитная конструкция, обеспечивающая безопасность эксплуатации

Относительно показателей безопасности рентгеновского оборудования, YuHui XR-300 включает в себя множество защитных функций., включая герметичную микрофокусную рентгеновскую трубку, полузакрытая свинцовая защитная конструкция, и двухслойные защитные шторы из свинцовой резины.. Утечка радиации в системе контролируется на уровне ≤0,5 мкЗВ/ч., значительно ниже стандартов безопасности, обеспечение безопасной и надежной работы персонала.

УГКПБ: Стремление предоставлять отличные решения для печатных плат и печатных плат

Путем внедрения такого оборудования, как система рентгеновского контроля внутреннего слоя YuHui XR-300., UGPCB еще больше укрепляет свое технологическое лидерство в области высокоточного производства печатных плат и надежной сборки печатных плат.. Эти инвестиции подчеркивают приверженность UGPCB контролю качества и демонстрируют его приверженность постоянным инновациям и обслуживанию клиентов..

Система YuHui XR-300 от UGPCB отвечает требованиям проверки различных сложных конструкций печатных плат., включая печатные платы с контролем импеданса, Высокочастотные высокоскоростные печатные платы, печатные платы с высокой плотностью межсоединений, и жестко-гибкие печатные платы. Будь то коммуникационное оборудование, требующее предельной точности сверления печатных плат, или медицинская электроника со строгими стандартами качества пайки печатных плат., УГКПБ предлагает надежные решения.

На растущем конкурентном рынке печатных плат и печатных плат, качество и надежность являются ключом к завоеванию доверия клиентов. Использование передового производственного и инспекционного оборудования, такого как YuHui XR-300., UGPCB обеспечивает точный контроль качества, предлагая услуги по производству высоконадежных печатных плат и сборке печатных плат, что делает его предпочтительным партнером для отраслевых экспертов и специалистов по закупкам..
