การพ่นสีการผลิต PCB อนาคตใหม่

ในโลกอิเล็กทรอนิกส์ที่แม่นยำ, แผงวงจรพิมพ์ (PCBS) ทำหน้าที่เป็นระบบประสาทให้กับอุปกรณ์อิเล็กทรอนิกส์. นวัตกรรมในเทคโนโลยีการผลิต PCB ส่งผลโดยตรงต่ออนาคตของอุตสาหกรรมอิเล็กทรอนิกส์ทั้งหมด. ในบรรดานวัตกรรมเหล่านี้, เทคโนโลยีการพิมพ์อิงค์เจ็ทมีความโดดเด่นในด้านความน่าดึงดูดอันเป็นเอกลักษณ์, โดยเฉพาะเทอร์มอลบับเบิ้ลและเทคโนโลยีอิงค์เจ็ทเพียโซอิเล็กทริก, ซึ่งเป็นผู้นำการผลิต PCB ไปสู่ระดับความแม่นยำและประสิทธิภาพที่สูงขึ้น. บทความนี้จะเจาะลึกหลักการทำงาน, ลักษณะเฉพาะ, และการประยุกต์เทคโนโลยีอิงค์เจ็ททั้งสองนี้ในการผลิต PCB. ผ่านการวิเคราะห์เปรียบเทียบ, มันเผยให้เห็นว่าพวกเขาร่วมกันกำหนดอนาคตใหม่ของการผลิต PCB อย่างไร.

อิงค์เจ็ทตามความต้องการ: ปีกคู่ของเทคโนโลยี

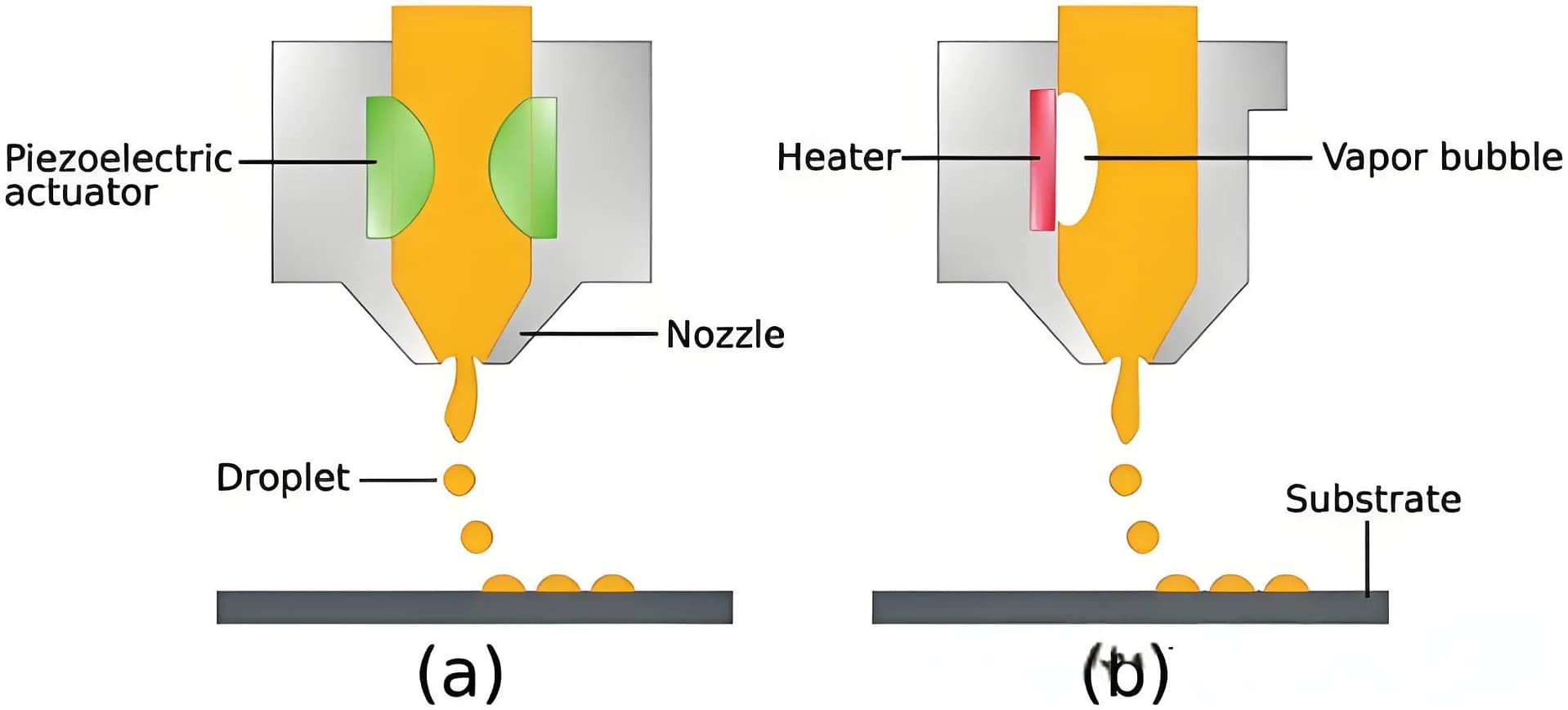

แกนหลักของเทคโนโลยีอิงค์เจ็ทอยู่ที่การพ่นแบบออนดีมานด์, ซึ่งควบคุมการพ่นหมึกได้อย่างแม่นยำ เพื่อให้ได้การพิมพ์ลวดลายหรือวงจรที่แม่นยำ. ฟองความร้อนและเทคโนโลยีอิงค์เจ็ทเพียโซอิเล็กทริก, เป็นสองเทคโนโลยีกระแสหลัก, ดำเนินการบนหลักการพื้นฐานที่แตกต่างกัน แต่แต่ละอย่างก็มีข้อดีของตัวเอง.

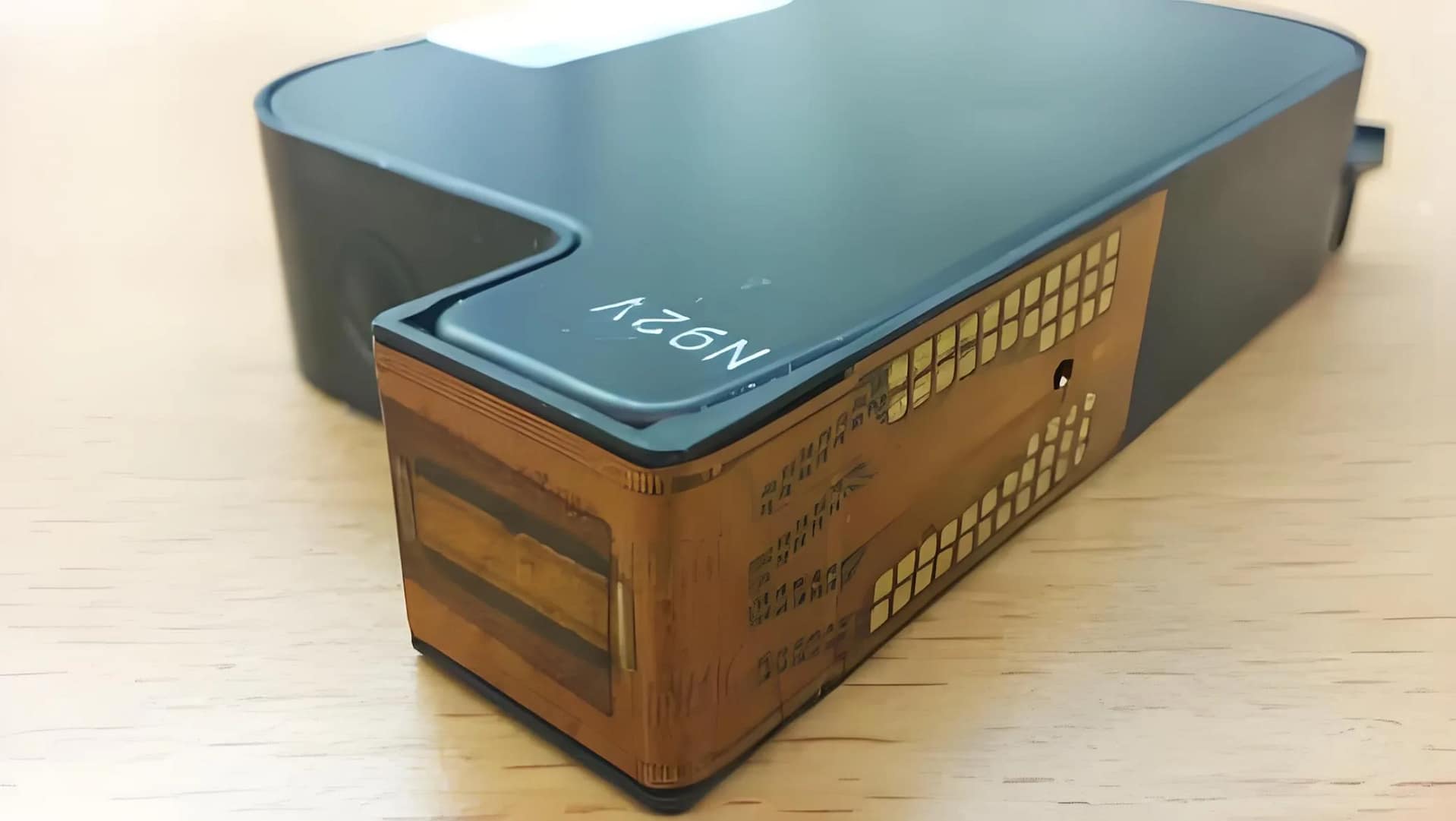

เทคโนโลยีอิงค์เจ็ทความร้อน

เทคโนโลยีอิงค์เจ็ทความร้อนทำงานโดยการให้ความร้อนแก่องค์ประกอบต้านทานขนาดเล็กเพื่อทำให้หมึกกลายเป็นไออย่างรวดเร็วและสร้างฟองอากาศ, ซึ่งจะผลักละอองออกจากหัวฉีดด้วยความเร็วสูง. กระบวนการนี้เกิดขึ้นในหน่วยไมโครวินาที, ทำให้เทคโนโลยีอิงค์เจ็ทเทอร์มอลสามารถทำงานที่ความถี่สูงและดีดหมึกออกได้อย่างรวดเร็ว. การออกแบบที่เรียบง่าย, ต้นทุนต่ำ, และคุณสมบัติการทำความสะอาดตัวเองทำให้เหมาะสำหรับการสร้างต้นแบบ PCB อย่างรวดเร็ว, การพิมพ์หน้ากากประสาน, และการประยุกต์กับหมึกสูตรน้ำ. อย่างไรก็ตาม, กลไกการให้ความร้อนจำกัดการเลือกประเภทหมึก, ส่วนใหญ่เป็นหมึกแบบน้ำ, ซึ่งค่อนข้างจำกัดการใช้อย่างแพร่หลายในการผลิต PCB.

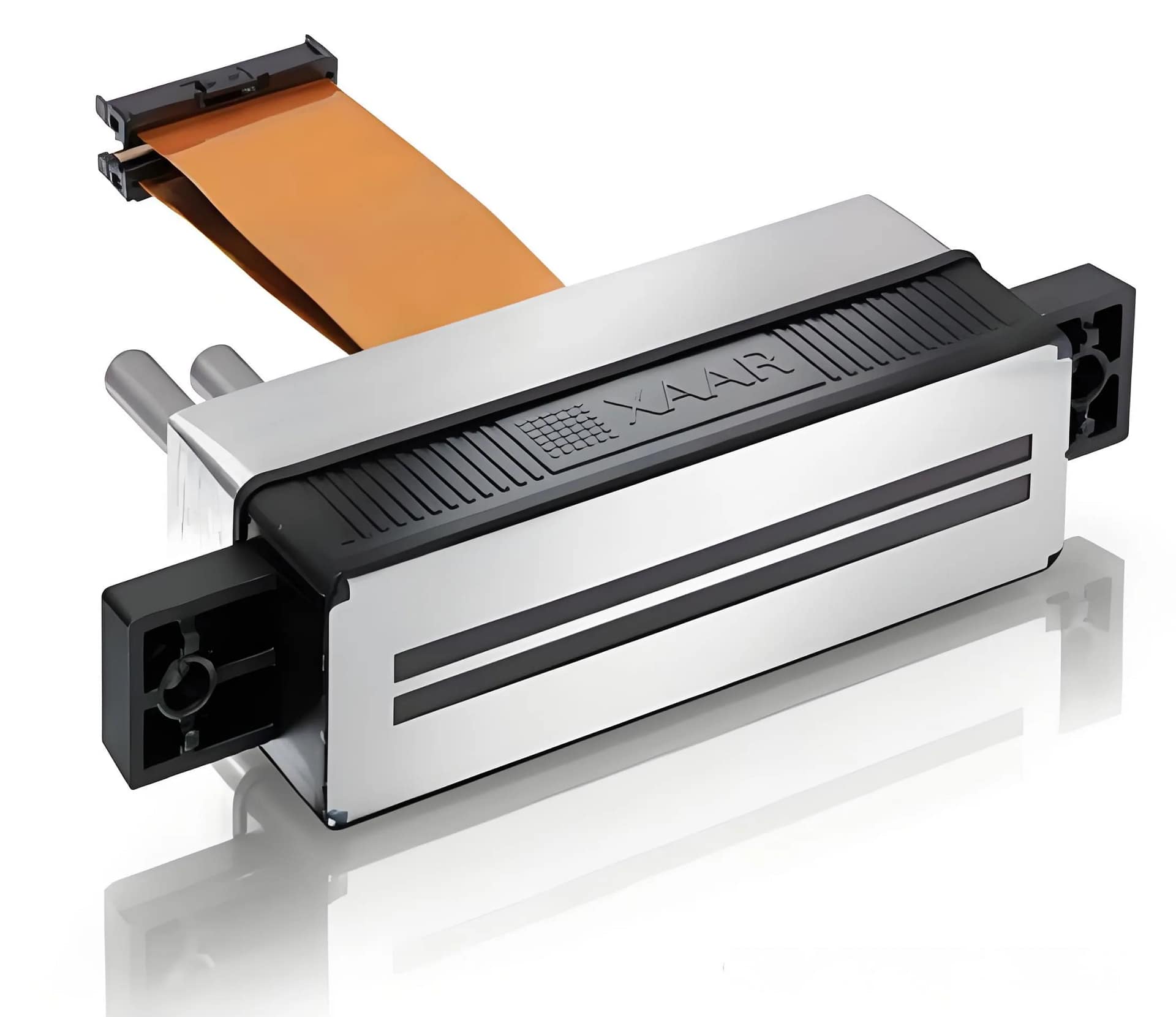

เทคโนโลยีอิงค์เจ็ทเพียโซอิเล็กทริก

เทคโนโลยีอิงค์เจ็ทเพียโซอิเล็กทริกใช้เอฟเฟกต์เพียโซอิเล็กทริก, โดยที่การใช้แรงดันไฟฟ้าทำให้คริสตัลเพียโซอิเล็กทริกหรือเซรามิกเสียรูป, สร้างคลื่นแรงดันเพื่อดันหมึกออกจากหัวฉีด. เทคโนโลยีนี้ขึ้นชื่อในด้านความแม่นยำสูง, อายุการใช้งานยาวนาน, และความเข้ากันได้ของหมึกในวงกว้าง, สามารถจัดการหมึกได้หลากหลายประเภทรวมถึงตัวทำละลาย, ยูวีรักษาได้, และหมึกนำไฟฟ้า. ที่มีความละเอียดสูง (สูงถึง 2880dpi) และความสามารถในการพิมพ์ระดับสีเทาของหัวพิมพ์แบบเพียโซอิเล็กทริกทำให้เหมาะสำหรับการพิมพ์เส้นนำไฟฟ้าแบบละเอียด, รูปแบบวงจรที่ซับซ้อน, และการสะสมวัสดุที่แม่นยำ.

ซึ่งเหนือกว่า?

ในด้านการผลิต PCB, ทั้งเทคโนโลยีเทอร์มอลบับเบิ้ลและเทคโนโลยีอิงค์เจ็ทเพียโซอิเล็กทริกต่างมุ่งเน้นและร่วมกันขับเคลื่อนการพัฒนาอุตสาหกรรม.

อิงค์เจ็ทฟองความร้อน

ด้วยความถี่ในการพ่นสูง (สูงถึง 15,000Hz) และต้นทุนที่ต่ำกว่า, มันกลายเป็นตัวเลือกที่เหมาะสำหรับการสร้างต้นแบบ PCB อย่างรวดเร็วและการผลิตหน้ากากประสานที่ใช้น้ำจำนวนมาก. แม้จะมีข้อจำกัดในเรื่องชนิดของหมึกก็ตาม, เทคโนโลยีเทอร์มอลบับเบิ้ลอิงค์เจ็ทยังคงสามารถรองรับงานต่างๆ เช่น การพิมพ์หน้ากากประสาน, ฝากหมึกกราฟิกฉลาก, และการเคลือบและกาวเป็นชุด. ความสามารถในการทำความสะอาดตัวเองช่วยให้มั่นใจได้ถึงคุณภาพการพิมพ์ที่มั่นคงในระยะยาว.

อิงค์เจ็ทเพียโซอิเล็กทริก

ด้วยความแม่นยำสูง, อายุยืนยาว, และความเข้ากันได้ของหมึกที่กว้าง, มันแสดงประสิทธิภาพที่โดดเด่นในการพิมพ์เส้นสื่อกระแสไฟฟ้าแบบละเอียด, รูปแบบวงจรที่ซับซ้อน, วัสดุเคลือบพิเศษ, และการควบคุมกาวและสารประสานที่แม่นยำ. เทคโนโลยีอิงค์เจ็ทเพียโซอิเล็กทริกสามารถจัดการกับหมึกที่ใช้งานได้ เช่น วัสดุนำไฟฟ้าและอนุภาคนาโน, และผ่านเทคโนโลยีการพิมพ์ระดับสีเทา, สามารถควบคุมขนาดหยดหมึกได้อย่างแม่นยำเพื่อให้ได้ความหนาของการไล่ระดับสีหรือปรับค่าการนำไฟฟ้าของเส้นโดยไม่ซ้ำกัน. ความยืดหยุ่นนี้ทำให้เป็นตัวเลือกที่ต้องการสำหรับผู้ผลิต PCB ขั้นสูง เช่น UGPCB ในการผลิต PCB และกระบวนการผลิตแบบเติมแต่งอุปกรณ์อิเล็กทรอนิกส์.

การวิเคราะห์เปรียบเทียบ: ศิลปะแห่งการเลือก

ในการผลิต PCB, ทางเลือกระหว่างเทอร์มอลบับเบิลและเทคโนโลยีอิงค์เจ็ทเพียโซอิเล็กทริกขึ้นอยู่กับความต้องการใช้งานเฉพาะ.

คุณภาพการพิมพ์และความแม่นยำ

หัวพิมพ์เพียโซอิเล็กทริก, ด้วยความละเอียดสูงถึง 2880dpi, เกินกว่า 1200dpi ของอิงค์เจ็ทฟองความร้อน, ช่วยให้สามารถสะสมเส้นนำไฟฟ้าได้ละเอียดยิ่งขึ้นและการออกแบบที่ซับซ้อน.

ความเข้ากันได้ของหมึก

เทคโนโลยีอิงค์เจ็ทเพียโซอิเล็กทริกสามารถรองรับหมึกได้หลายประเภท, รวมถึงหมึกนำไฟฟ้าและหมึกโลหะอนุภาคขนาดใหญ่, นำเสนอความเป็นไปได้มากขึ้นสำหรับกระบวนการผลิต PCB ขั้นสูง. อิงค์เจ็ทฟองความร้อนส่วนใหญ่จำกัดอยู่เพียงหมึกอิมัลชันสูตรน้ำและอิมัลชันเฉพาะ.

ความทนทานและอายุการใช้งาน

หัวพิมพ์เพียโซอิเล็กทริกมักจะมีอายุการใช้งานยาวนานขึ้นเนื่องจากความเครียดจากความร้อนลดลง, เหมาะสำหรับการทำงานที่มั่นคงในระยะยาว. หัวพิมพ์ฟองความร้อนอาจจำเป็นต้องเปลี่ยนบ่อยขึ้นเนื่องจากกลไกการทำความร้อน.

การพิจารณาต้นทุน

เทคโนโลยีเทอร์มอลบับเบิ้ลอิงค์เจ็ทมีข้อได้เปรียบในการควบคุมต้นทุนเนื่องจากมีการออกแบบที่เรียบง่ายและมีต้นทุนต่ำ. อย่างไรก็ตาม, อายุการใช้งานที่ยาวนานและมัลติฟังก์ชั่นของหัวพิมพ์เพียโซอิเล็กทริกสามารถชดเชยต้นทุนเริ่มแรกที่สูงขึ้นเมื่อเวลาผ่านไป.

ความเร็วในการพิมพ์และความเป็นมิตรต่อสิ่งแวดล้อม

เทคโนโลยีอิงค์เจ็ทฟองความร้อนสามารถพิมพ์อักขระ PCB ได้อย่างรวดเร็วพร้อมความสามารถในการพ่นความถี่สูง. นอกจากนี้ยังสามารถใช้งานร่วมกับหมึกน้ำได้อีกด้วย, เอื้อต่อการผลิตที่เป็นมิตรต่อสิ่งแวดล้อม. เทคโนโลยีอิงค์เจ็ทเพียโซอิเล็กทริก, แม้ว่าความเร็วในการพิมพ์จะช้ากว่าเล็กน้อยก็ตาม, นำเสนอความเข้ากันได้ของหมึกอย่างกว้างขวางทำให้ได้สูตรที่เป็นมิตรต่อสิ่งแวดล้อมเมื่อจำเป็น.

บทสรุป: การผสมผสานที่สมบูรณ์แบบของเทคโนโลยีและความต้องการ

บนเวทีการผลิต PCB ที่กว้างใหญ่, ทั้งเทคโนโลยีฟองความร้อนและเทคโนโลยีอิงค์เจ็ทเพียโซอิเล็กทริกมีบทบาทที่ขาดไม่ได้. อิงค์เจ็ทฟองความร้อน, ด้วยประสิทธิภาพและความประหยัด, เหมาะสำหรับการผลิต PCB จำนวนมากมาตรฐาน; ในขณะที่เทคโนโลยีอิงค์เจ็ทเพียโซอิเล็กทริก, ด้วยความแม่นยำและความสามารถรอบด้านสูง, กลายเป็นตัวเลือกที่ต้องการสำหรับการผลิตต้นแบบ PCB ระดับไฮเอนด์และซับซ้อน. ด้วยกัน, พวกเขาเสริมซึ่งกันและกัน, ขับเคลื่อนนวัตกรรมและการพัฒนาเทคโนโลยีการผลิต PCB อย่างต่อเนื่อง.

ในอนาคตของการผลิต PCB, เนื่องจากเทคโนโลยีก้าวหน้าอย่างต่อเนื่องและความต้องการใช้งานก็มีความหลากหลายมากขึ้น, ฟองความร้อนและเทคโนโลยีอิงค์เจ็ทเพียโซอิเล็กทริกจะยังคงใช้ประโยชน์จากข้อได้เปรียบที่เป็นเอกลักษณ์ของพวกเขาต่อไป, นำอุตสาหกรรมไปสู่ระดับที่สูงขึ้น. ไม่ว่าจะแสวงหาประสิทธิภาพในการผลิตจำนวนมากอย่างรวดเร็วหรือสำรวจความเป็นไปได้ของการออกแบบที่ประณีตและซับซ้อน, เทคโนโลยีอิงค์เจ็ทจะสร้างยุคใหม่ที่ชาญฉลาดและมีประสิทธิภาพมากขึ้นในการผลิต PCB ด้วยความคิดสร้างสรรค์ที่ไม่มีที่สิ้นสุด.
