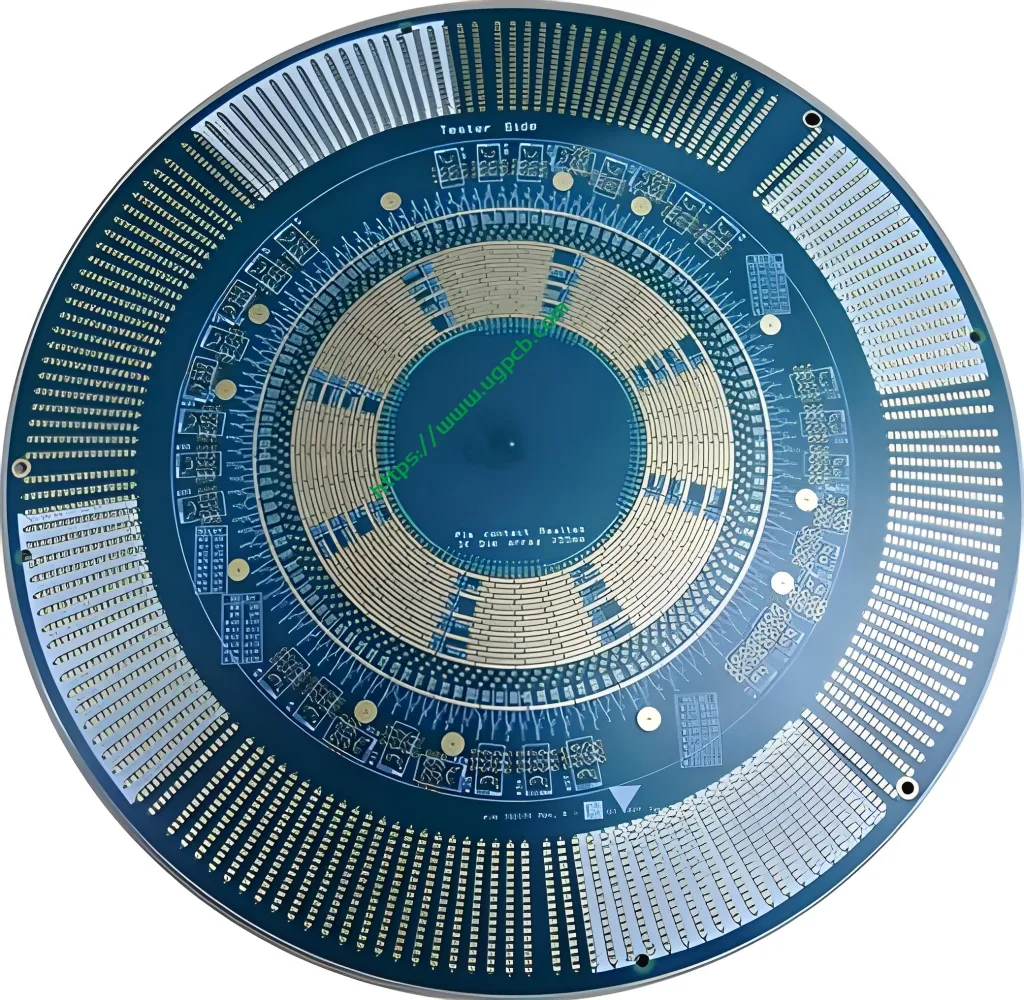

ATE-Testchip-PCB-Übersicht
Der ATE-Testchip PCB ist ein Spezialprodukt Leiterplatte Entwickelt für den Einsatz in automatisierten Testgeräten (ASS) Systeme zum Testen von Halbleiterchips. Das Leiterplatte spielt eine entscheidende Rolle bei der Sicherstellung der Qualität und Zuverlässigkeit von Chips, bevor sie in elektronische Geräte integriert werden. Nachfolgend finden Sie eine detaillierte Einführung in die ATE-Testchip-Leiterplatte, mit allgemeinen Informationen, Einstufung, Materialien, Leistung, Struktur, Merkmale, Produktionsprozess, und Anwendungsszenarien.
Einstufung
ATE-Testchip-Leiterplatten werden anhand ihrer Schichtanzahl klassifiziert, Materialzusammensetzung, und spezifische Anwendungsanforderungen. Das hier vorgestellte Modell, ATE-Testchip-PCB, ist eine 12-Lagen-Leiterplatte, Dies weist auf seine Komplexität und seine Fähigkeit hin, komplizierte Testszenarien zu bewältigen.
Materialzusammensetzung
Die ATE-Testchip-Leiterplatte besteht aus Isola 370-Stunden-Material, eine Hochleistungsleistung, Hochzuverlässiges Substrat, das für seine hervorragenden elektrischen und thermischen Eigenschaften bekannt ist. Dieses Material stellt sicher, dass die Leiterplatte den anspruchsvollen Testbedingungen standhält und eine stabile Leistung bietet.
Leistungseigenschaften
Die ATE-Testchip-Leiterplatte zeichnet sich in mehreren Leistungsbereichen aus, inklusive hoher Strombelastbarkeit, geringer Signalverlust, und hervorragendes Wärmemanagement. Die Verwendung einer Kupferdicke von 2 Unzen für die Innenschichten und 1 Unzen für die Außenschichten verbessert die elektrische Leitfähigkeit und die Wärmeableitungsfähigkeiten. Zusätzlich, das Immersionsgold (5U) Die Oberflächenbeschaffenheit sorgt für hervorragende Korrosionsbeständigkeit und Lötbarkeit, Gewährleistung zuverlässiger Verbindungen während des Tests.
Strukturelles Design
Strukturell, Die ATE-Testchip-Leiterplatte weist eine Platinendicke von 3,0 mm auf, Bereitstellung einer robusten Grundlage für die komplexe Schaltung und Komponenten. Die grüne Farbe sorgt nicht nur für eine optische Unterscheidung, sondern hilft auch bei Inspektions- und Fehlerbehebungsprozessen.
Unterscheidungsmerkmale
Die ATE Testchip-Leiterplatte zeichnet sich durch einzigartige Eigenschaften aus, einschließlich seiner hohen Schichtanzahl, fortschrittliche Materialzusammensetzung, und Immersionsgold-Oberflächenveredelung. Diese Funktionen, kombiniert mit seinen präzisen Design- und Herstellungsprozessen, machen es zur idealen Wahl für ATE-Chiptestanwendungen.
Produktionsprozess
Die Herstellung von ATE-Testchip-Leiterplatten umfasst eine Reihe anspruchsvoller Schritte:
- Materialvorbereitung: Der Isola 370hr-Untergrund wird vorbereitet und auf die erforderlichen Abmessungen zugeschnitten.
- Kupferlaminierung: Auf das Substrat wird Kupferfolie laminiert, mit besonderem Augenmerk auf die Anforderungen an die Dicke der Innenschicht 2OZ und der Außenschicht 1OZ.
- Schaltungsstrukturierung: Die gewünschten Schaltkreismuster werden mithilfe präziser Ätztechniken auf die Kupferfolie geätzt.
- Schichtstapelung und Laminierung: Mehrere Schichten werden gestapelt und zusammenlaminiert, Gewährleistung einer präzisen Ausrichtung und Verklebung.
- Bohren und Plattieren: Löcher werden für die Komponentenmontage und -verbindung gebohrt, und dann plattiert, um die Leitfähigkeit zu verbessern.
- Anwendung der Oberflächenveredelung: Das Immersionsgold (5U) Die Beschichtung wird aufgetragen, um Korrosionsbeständigkeit und Lötbarkeit zu gewährleisten.
- Endkontrolle und Tests: Die Leiterplatte wird strengen Inspektionen und Tests unterzogen, um die Einhaltung der Spezifikationen und Leistungsanforderungen sicherzustellen.
Anwendungsszenarien

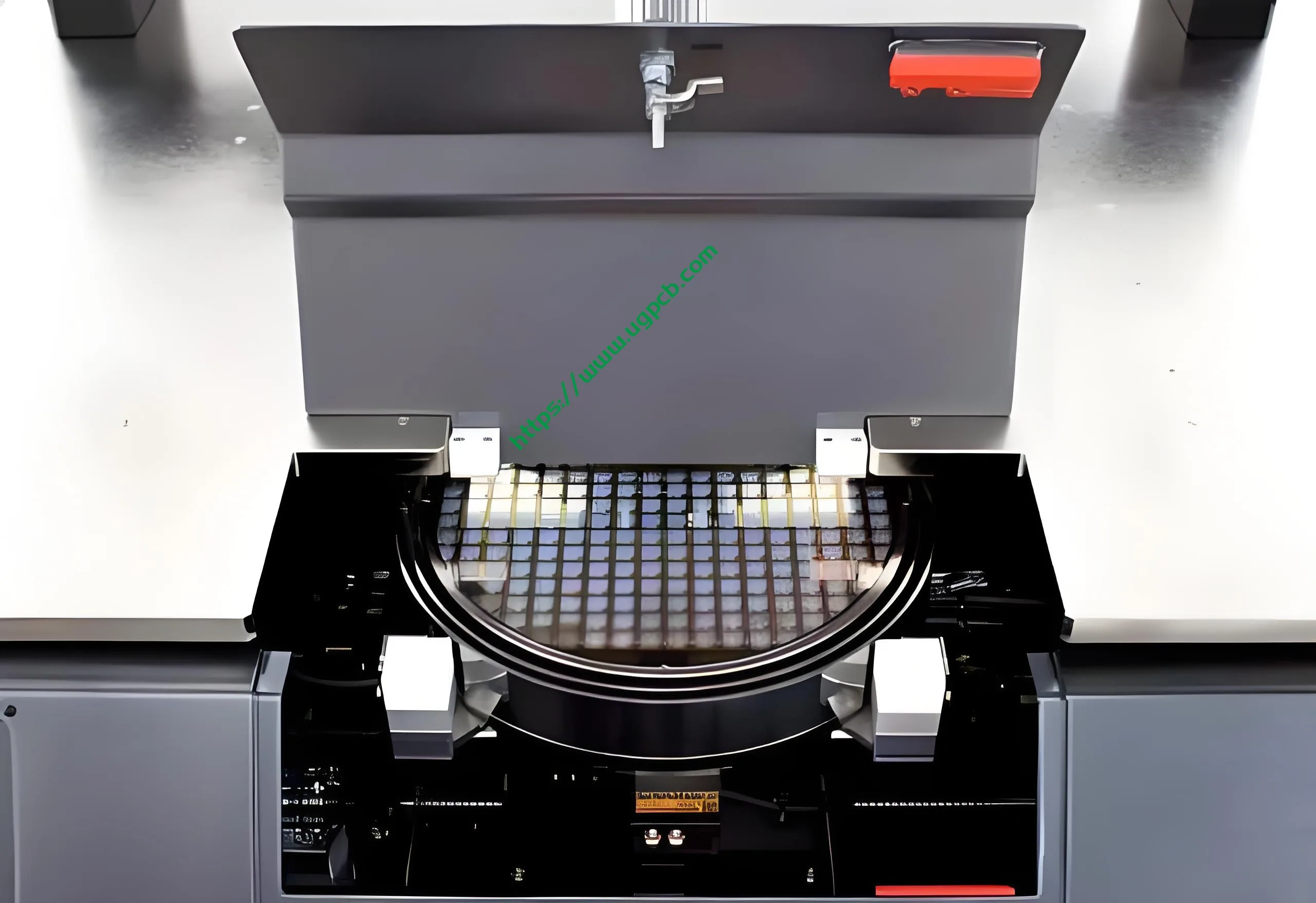

ATE-Testchip-Leiterplatten werden hauptsächlich in automatisierten Testausrüstungssystemen zum Testen und Validieren von Halbleiterchips verwendet. Sie sind in der Halbleiterindustrie unverzichtbar, Hier sind hochzuverlässige Tests von entscheidender Bedeutung, um die Qualität und Leistung von Chips sicherzustellen, bevor sie in elektronische Geräte integriert werden. Durch die Verwendung von ATE-Testchip-Leiterplatten, Hersteller können etwaige Defekte oder Probleme in den Chips schnell und genau identifizieren, Sicherstellen, dass nur qualitativ hochwertige Produkte an die Kunden versendet werden.
