UGPCB Rogers RO4003C + FR4-HF-Leiterplatte mit gemischtem Dielektrikum – die perfekte Balance aus Hochfrequenzleistung und Kosteneffizienz

In der sich schnell entwickelnden 5G-Kommunikation von heute, Radar, und Satellitennavigationssektoren, die Leistung von RF -PCBs bestimmt direkt die Signalqualität und Stabilität der Endgeräte. Angesichts des klassischen Ingenieurdilemmas von “ultimative Hochfrequenzleistung” gegen “strenge Kostenkontrolle,” UGPCB stellt die vor Rogers Ro4003c + FR4 gemischte dielektrische HF -PCB. Dieses innovative Produkt behält nicht nur die hervorragenden Hochfrequenzeigenschaften der Rogers-Materialien bei, sondern auch, durch einen cleveren Hybrid-Laminataufbau, bietet Ihnen eine äußerst kostengünstige Lösung auf Systemebene.

1. Produktübersicht: Definition der nächsten Generation von Leiterplatten für Kommunikationsgeräte

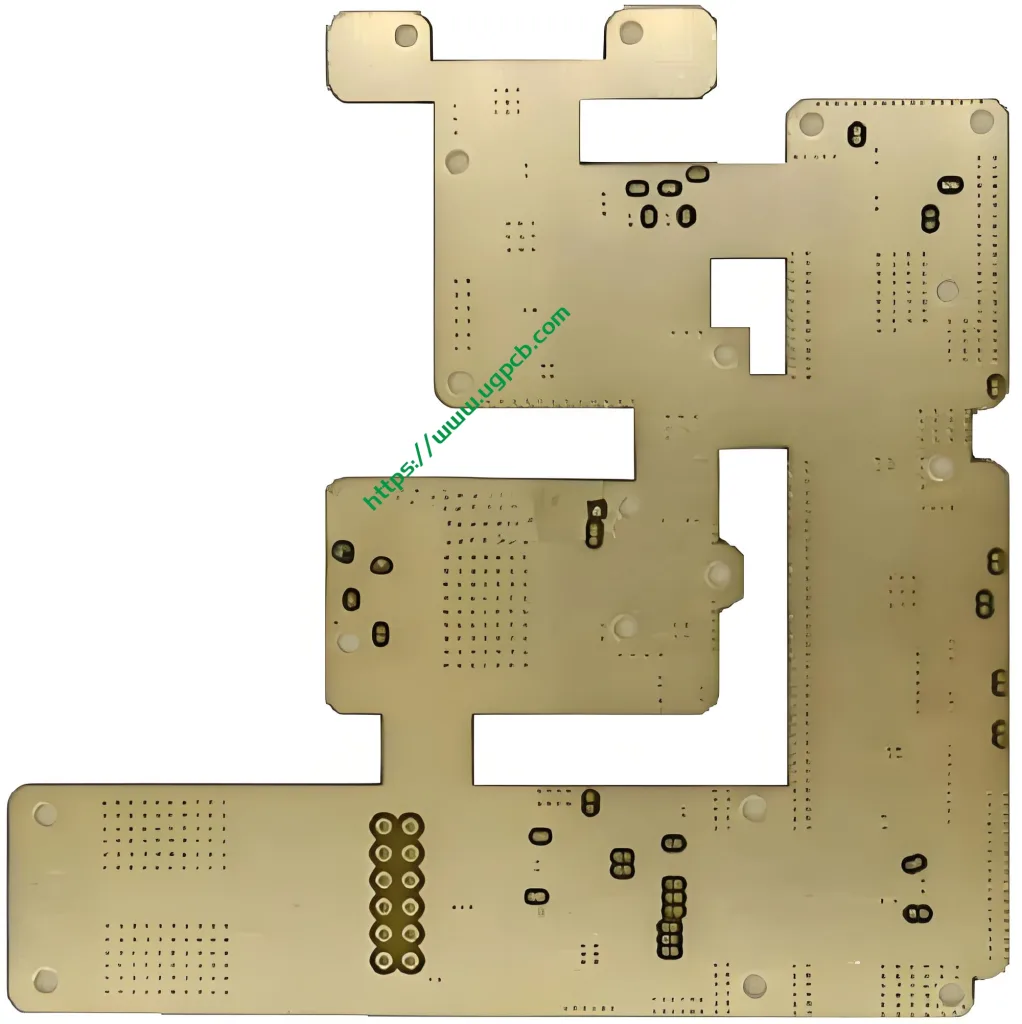

Der Rogers Ro4003c + FR4 gemischte dielektrische HF -PCB von UGPCB ist ein 4-Layer Leiterplatte speziell entwickelt, um Hochfrequenz-HF-Schaltkreise mit langsamen digitalen Steuerschaltkreisen auf einem einzigen Substrat zu integrieren. Es kombiniert auf innovative Weise zwei Schichten Rogers RO4003C-Hochfrequenzlaminat mit zwei Schichten Standard-FR-4-Material durch einen fortschrittlichen Laminierungsprozess.

• Modell: Rogers Ro4003c + FR4 gemischte dielektrische HF -PCB

• Schichtzahl: 4 Schichten

• Dielektrizitätskonstante (Dk): 3.38

• Zielanwendungen: Kommunikationsausrüstung, Basisstation Antennen, RF-Frontend-Module

2. Produktdefinition & Konstruktionsüberlegungen: Was ist eine gemischtdielektrische Leiterplatte??

A Leiterplatte mit gemischtem Dielektrikum, auch bekannt als a Hybrid-Leiterplatte, bezieht sich auf eine Leiterplatte, die in ihrer Konstruktion zwei oder mehr verschiedene Arten von Laminatmaterialien enthält. Für dieses spezielle Produkt, der Kern Designüberlegungen liegt in der nahtlosen Integration des leistungsstarken, aber teureren Rogers RO4003C mit dem allgegenwärtigen und wirtschaftlichen FR-4.

Die definierte Stapelstruktur ist “2 Schichten Rogers RO4003C + 2 Schichten FR-4.” Die oberste Schicht und die kritischen Signalschichten nutzen Rogers-Material zur Verarbeitung von HF-Signalen, während die untere Schicht und die Leistungsebenen FR-4 für die Niederfrequenzlogik und Stromverteilung verwenden. Während der Designphase, Eine präzise Impedanzanpassung ist von größter Bedeutung. Ingenieure müssen den Stall nutzen Dielektrizitätskonstante (Dk: 3.38) von Rogers Ro4003c zur sorgfältigen Kontrolle der charakteristischen Impedanz von HF-Spuren (z.B., 50Ω ±10 % oder 100 Ω Differenz), Dadurch wird die Signalintegrität sichergestellt.

3. Arbeitsprinzip, Materialeigenschaften, & Leistung: Warum RO4003C wählen??

3.1 Kernmaterialanalyse

• Rogers Ro4003c: Dies ist kein herkömmliches PTFE (Polytetrafluorethylen) Material. Es handelt sich um ein mit Keramik gefülltes duroplastisches Kohlenwasserstofflaminat, das mit Glasgewebe verstärkt ist. Zu seinen Hauptmerkmalen gehört ein Stall Dielektrizitätskonstante (Dk) von 3.38 mit ausgezeichneter Lot-zu-Lot-Konsistenz über einen weiten Frequenzbereich und einem sehr niedrigen Frequenzbereich Dissipationsfaktor (Df) von 0.0027 bei 10 GHz, wodurch der Signalenergieverlust minimiert wird . Entscheidend, Es ist für die Verarbeitung mit Standard-Epoxidharz/Glas ausgelegt (FR-4) Herstellungstechniken, Dadurch entfällt die Notwendigkeit einer speziellen Vorbereitung der Durchkontaktierung, wie z. B. das für PTFE-Materialien erforderliche Natriumätzen, Dies trägt zu niedrigeren Herstellungskosten bei .

• FR-4: Als branchenübliches glasfaserverstärktes Epoxidlaminat, FR-4 bietet hervorragende mechanische Unterstützung, Wärmeableitungswege, und Kompatibilität mit ausgereiftem PTH (Beschichtetes Durchgangsloch) Prozesse, Und das alles zu deutlich geringeren Kosten im Vergleich zu Hochfrequenzmaterialien.

3.2 Schlüsselleistungsparameter

• Dicke der fertigen Platte: Präzise kontrolliert bei 1.0 mm, Erfüllt die schlanken Profilanforderungen moderner Kommunikationsmodule .

• Dielektrikumsdicke: 0.508 mm Bietet eine präzise physikalische Grundlage für die Berechnung der HF-Spurenimpedanz .

• Fertige Kupferdickenverteilung: 1/0.5/0.5/1 (OZ). Die äußeren Schichten nutzen 1 Unzen Kupfer, um Löt- und Stromführungsanforderungen zu erfüllen, während die inneren Schichten verwenden 0.5 Unzen Kupfer, um eine feinere Linienauflösung zu ermöglichen .

• Kupferfolientyp: ½ Unze (18μm) HH/HH Kupferfolie. Hierbei handelt es sich um rückwärtsbehandelte Folie (RTF) auf beiden seiten. RTF verfügt über ein Profil (rauh) Seite für bessere Haftung am Dielektrikum und eine glatte Seite für geringere Leiterverluste, Dadurch werden die Einfügungsdämpfung und die allgemeine Signalintegrität verbessert .

• Oberflächenbeschaffung: Immersionsgold (ZUSTIMMEN) . Diese Oberfläche sorgt für eine hervorragende Ebenheit der Oberfläche, hervorragende Lötbarkeit, und langfristige Korrosionsbeständigkeit, Damit ist es ideal für hochpräzise HF-Lötverbindungen und potenzielle Drahtbondanwendungen .

4. Herstellungsprozess: Technische Herausforderungen der Hybridlaminierung

Herstellung eines Rogers Ro4003c + FR4-Hybridplatine ist weitaus komplexer als das bloße Stapeln zweier unterschiedlicher Materialien. Das Engineering-Team von UGPCB kontrolliert sorgfältig die folgenden Kernprozesse, um die Endproduktausbeute und langfristige Zuverlässigkeit sicherzustellen:

1. Materialvorbehandlung: Die RO4003C-Kerne werden gebacken (z.B., bei 120°C) um Feuchtigkeit zu entfernen. Die Materialoberflächen werden häufig einer Plasmabehandlung unterzogen, um die Oberflächenenergie zu erhöhen und eine stabile Verbindung mit den Prepreg-Materialien zu fördern.

2. Bildgebung der inneren Schicht: Nutzung LDI (Laser Direct Imaging) Technologie, Die Schaltkreise der inneren Schicht sind genau definiert, mit kritischen HF-Leiterbahnbreitentoleranzen, die auf +/-0,025 mm kontrolliert werden.

3. Der kritische Laminierungsprozess:

   • Materialstapelung: Das Layup wird streng kontrolliert, um den Vorgaben zu folgen “2L RO4003C + 2L FR4” Sequenz.

   • Auswahl des Verbindungsmaterials: Passende Prepregs, wie Rogers 4450F Bond Ply oder Low-Flow FR-4 Prepregs, werden so ausgewählt, dass ein übermäßiger Harzfluss verhindert wird, der zu einer ungleichmäßigen Dielektrikumsdicke führen könnte .

   • Laminierungsparameter: Es kommt ein abgestufter oder mehrstufiger Temperatur-Härtungszyklus zum Einsatz. Der Prozess muss die höheren Laminiertemperaturanforderungen von RO4003C ausgleichen (ca. 190-200°C) mit denen von FR-4 (ca. 170-185°C). Eine sorgfältig kontrollierte Hochlaufrate (z.B., 1.5°C/Min) ist von entscheidender Bedeutung, um das Risiko einer Delaminierung aufgrund der unterschiedlichen Wärmeausdehnungskoeffizienten zu verringern (CTE) zwischen den beiden Materialarten.

4. Mechanisches Bohren & Überzug: Angesichts der keramikgefüllten Natur von RO4003C, Für eine reibungslose Bearbeitung kommen Hartmetallbohrer mit optimierter Drehzahl und Vorschubgeschwindigkeit zum Einsatz, schlierenfreie Lochwände. Die anschließenden Prozesse der stromlosen Verkupferung und elektrolytischen Beschichtung sorgen für eine gleichmäßige Kupferabscheidung innerhalb der Vias, Gewährleistung zuverlässiger Zwischenschichtverbindungen.

5. Äußere Schicht & Lötmaske: Nach der Bebilderung und Ätzung der Außenschicht, das Immersionsgold (ZUSTIMMEN) Oberflächenveredelung aufgetragen wird. Um dies zu verhindern, werden die Nickel- und Golddicken streng kontrolliert “Goldversprödung” und sorgen für eine zuverlässige HF-Kontaktleistung .

5. Produktklassifizierung & Anwendungsszenarien

Technisch, Dieses Produkt fällt in die Kategorie “Starre mehrschichtige gemischtdielektrische Hochfrequenz-Leiterplatten” .

Aufgrund seiner einzigartigen Materialstruktur eignet es sich hervorragend für Folgendes Anwendungsszenarien:

• Drahtlose Kommunikationsinfrastruktur: Zum Beispiel 5G Small Cells und Remote Radio Units (RRUs). Antennenarrays und Filterschaltungen profitieren von den verlustarmen Eigenschaften von RO4003C, während die Steuerungs- und Energieverwaltungsabschnitte das kostengünstige FR-4 nutzen.

• Kfz -Elektronik: 77 GHz-Radarsensoren und ADAS (Fortschrittliche Fahrerassistenzsysteme) Module erfordern eine stabile Dielektrizitätskonstante bei hohen Frequenzen für eine genaue Entfernungs- und Geschwindigkeitserkennung .

• RFID & Satellitenkommunikation: GPS-Empfänger, Satelliten-TV-LNB (Rauscharme Block-Abwärtskonverter) erfordern extrem niedrige Signallatenz- und Rauschwerte, wozu die RO4003C-Schicht beiträgt.

• High-End-Verbrauchernetzwerke: Hochleistungsrouter und Access Points nutzen diese Technologie, um die steigenden Anforderungen an die Signalintegrität von Wi-Fi 6/6E/7 zu erfüllen, Gewährleistung einer robusten Abdeckung und eines robusten Datendurchsatzes.

6. Warum sollten Sie sich für die hybride dielektrische Lösung von UGPCB entscheiden??

• Die ultimative Leistung vs. Kostenbilanz: Im Vergleich zu einem Komplettaufbau mit Rogers-Material in allen Schichten, Die RO4003C + FR4-Hybridstruktur Reduziert die Materialkosten erheblich, indem das teure Hochfrequenzlaminat nur auf die kritischen Signalschichten beschränkt wird. Dies verkörpert die Designphilosophie von “Maximierung des Werts dort, wo es am wichtigsten ist.”

• Präzise Impedanzkontrolle: Wir nutzen unser tiefes Verständnis für die DK des Materials (3.38) und präzise Kontrolle über die Dicke des Dielektrikums (0.508mm), UGPCB liefert eine kontrollierte Impedanz mit konstanten Toleranzen von ±10 % oder weniger.

• End-to-End-technischer Support: Von der Beratung zur Materialauswahl über die Stapelberechnung bis hin zur endgültigen Entscheidung Leiterplattenfertigung, Das erfahrene Engineering-Team von UGPCB bietet umfassende Unterstützung, Wir helfen Ihnen, potenzielle Design-Fallstricke zu überwinden und den Erfolg Ihres Produkts sicherzustellen.

7. Maßnahmen ergreifen: Holen Sie sich noch heute Ihr individuelles Angebot

Ganz gleich, ob Sie die nächste Generation von 5G-Basisstationsantennen entwickeln oder hochpräzise Automobilradarsysteme entwerfen, UGPCB Rogers Ro4003c + FR4 gemischte dielektrische HF -PCB ist die zuverlässigste Hardware-Grundlage für Ihre Innovation.

Lass es nicht zu Leiterplatte der Engpass in der Leistung Ihres Produkts sein!

E-Mail: sales@ugpcb.com

Unsere erfahrenen Ingenieure werden Ihre Designdateien darin überprüfen 24 Stunden und bieten ein umfassendes DFM (Design für die Fertigung) Analyse zusammen mit einem äußerst wettbewerbsfähigen Angebot.
