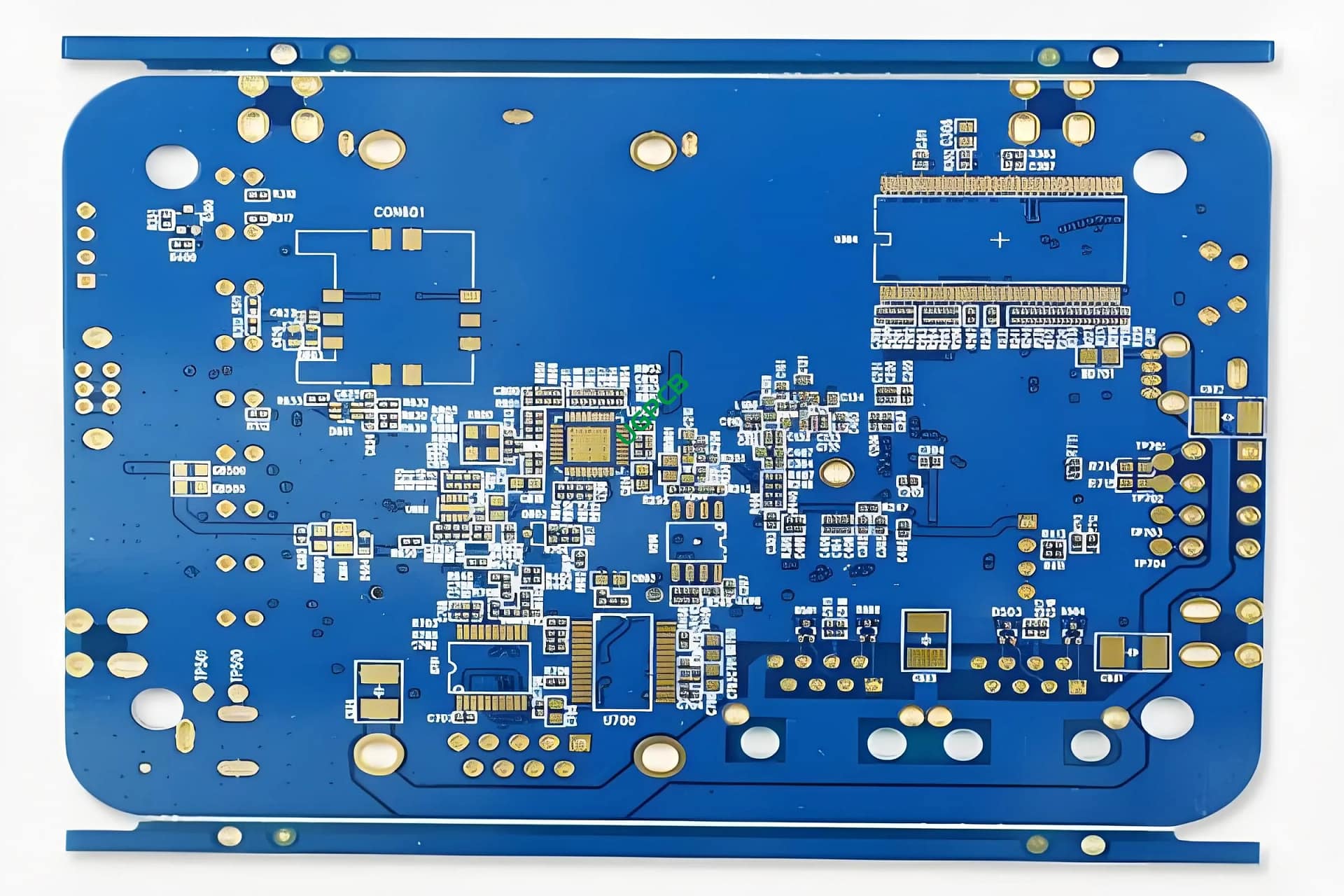

PCB de masque de soudure bleu à 6 couches à haute densité

Overview of the Blue Solder Mask PCB

The Blue Solder Mask PCB is a high-density, multilayer printed circuit board (PCB) designed for digital applications requiring mass production. Ce PCB est idéal pour les systèmes électroniques complexes qui doivent gérer une puissance élevée et l'intégrité du signal.

PCB de masque de soudure bleu à 6 couches à haute densité

What is a Blue Solder Mask PCB?

A Blue Solder Mask PCB is a printed circuit board (PCB) with a blue solder mask layer, which is used to protect the copper traces from oxidation and short circuits. The blue color makes it easy to distinguish different composants and layers during assembly and inspection.

Exigences de conception

The design requirements for a Blue Solder Mask PCB are stringent to ensure its performance and reliability:

Matériel: FR4, choisi pour ses excellentes propriétés électriques et thermiques.
Nombre de couches: 6 Couches pour accueillir des conceptions de circuits complexes et denses.
Couleur: Blue/White for easy identification and aesthetic appeal.
Épaisseur finie: 1.2mm pour fournir une intégrité structurelle et une durabilité.
Épaisseur du cuivre: 1/0.5/0.5/0.5/0.5/1 Oz pour assurer une conductivité et une dissipation de chaleur adéquates.
Traitement de surface: Immersion de l'or pour améliorer la soudabilité et la résistance à la corrosion.
Trace et espace minimum: 4mil(0.1mm) pour prendre en charge des modèles de circuits fins.

Comment ça marche?

The Blue Solder Mask PCB works by providing a platform for various electronic components to be interconnected through conductive pathways. Ces voies, ou traces, sont en cuivre et sont gravés sur la planche. The blue solder mask layer protects the copper traces from environmental factors, tandis que le traitement de surface par immersion à l'or garantit que ces traces restent conductrices et résistantes à la corrosion..

Applications

The primary application of the Blue Solder Mask PCB is in digital electronics where it manages and regulates the flow of electrical signals. Cela comprend:

Digital signal processors
Microcontrôleurs
Memory modules
Data communication devices

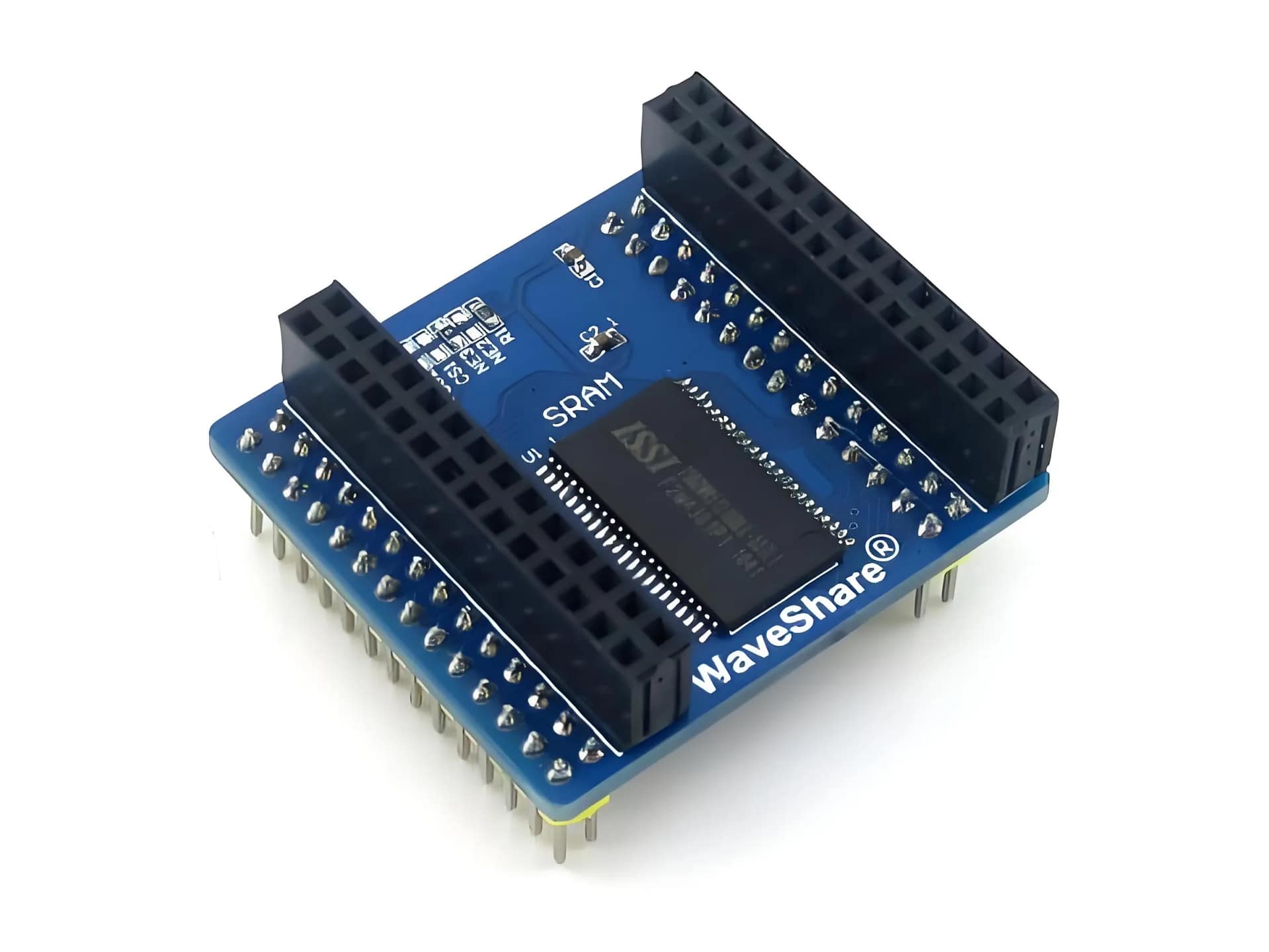

The storage module is one of the primary applications for 6-layer PCBs with blue solder mask.

Classification

En fonction de ses fonctionnalités et applications, the Blue Solder Mask PCB can be classified as a high-speed digital PCB designed for mass production. Cette classification met en évidence sa capacité à gérer les signaux haute fréquence et à fournir des connexions électriques stables.

Composition des matériaux

Le noyau matériel used in the Blue Solder Mask PCB is FR4, un matériau composite haute performance connu pour ses excellentes propriétés mécaniques, thermique, et propriétés électriques. This material ensures that the PCB can withstand the demands of digital applications.

Caractéristiques de performance

The performance characteristics of the Blue Solder Mask PCB include:

Intégrité élevée du signal
Faible perte de signal
Gestion thermique supérieure
Résistance mécanique robuste
Stabilité à long terme

Détails structurels

The structural details of the Blue Solder Mask PCB are as follows:

Nombre de couches: 6 couches
Épaisseur finie: 1.2mm
Épaisseur du cuivre: 1/0.5/0.5/0.5/0.5/1 once
Traitement de surface: Immersion Or
Trace et espace minimum: 4mil(0.1mm)

Caractéristiques et avantages

The key features and benefits of the Blue Solder Mask PCB include:

Interconnectivité à haute densité
Excellente intégrité du signal
Construction mécanique robuste
Performance fiable à long terme
Options de couleurs esthétiques (Bleu/Blanc)

Processus de production

The production process of the Blue Solder Mask PCB involves several steps including:

Sélection des matériaux: Choosing high-quality FR4 material.
Empilement de calques: Arrangeant le 6 couches avec précision.
Gravure: Supprimer l'excès de cuivre pour former les modèles de trace souhaités.
Application du masque de soudure: Applying a blue solder mask layer to protect the copper traces.
Placage: Appliquer un traitement de surface en or d'immersion.
Assemblée: Incorporer les PTH et les vias pour les interconnexions de couche.
Essai: Assurer que le PCB répond à toutes les spécifications de performance.
