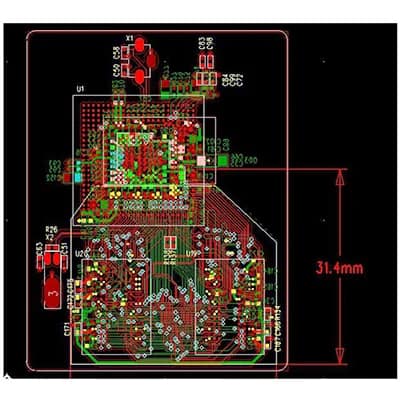

Conception de PCB / PCBA de l'équipement RF

Présentation de la conception des PCB RF

Introduction à la conception de PCB RF

Dans le système de communication sans fil, seule une petite partie du circuit frontal fonctionne dans l'étage radiofréquence, qui est communément appelé circuit frontal radiofréquence. Le reste du circuit est utilisé pour le traitement des signaux analogiques et numériques en bande de base basse fréquence.. Les circuits frontaux RF comprennent généralement des amplificateurs à faible bruit, mélangeurs, et amplificateurs de puissance. Bien que le nombre de composants dans cette partie du circuit soit bien inférieur à celui du circuit en bande de base, c'est toujours la clé du succès ou de l'échec de l'ensemble du système.

Indicateurs clés et défis de conception

Semblable à la règle octogonale pour la conception de circuits intégrés analogiques, La conception des PCB RF nécessite un traitement du signal analogique sur une large plage dynamique et des hautes fréquences. Donc, La conception des PCB RF a également sa propre règle hexagonale. Bruit, linéarité, tension d'alimentation, gagner, fréquence de fonctionnement, et la puissance sont les mesures les plus importantes dans un PCB RF. Dans des conceptions pratiques, deux ou plusieurs de ces paramètres se contraindront mutuellement, entraînant des problèmes d’optimisation multidimensionnels. De tels compromis et contraintes mutuelles posent de nombreux problèmes à la conception de PCB RF.. Souvent, il faut l'intuition et l'expérience du concepteur RF pour arriver à un meilleur compromis.
