Evoluția tehnologiei de ambalare a cipurilor: Cum miniaturizarea de la DIP la X2SON a modificat electronica

Cipurile semiconductoare servesc drept “creier” a erei digitale, în timp ce ambalajul așchiilor acționează ca protecție a acestora “armură” şi “rețea neuronală.” Dincolo de ecranare moare fragile de silicon, permite managementul termic critic, conectivitate electrică, și transmiterea semnalului. De la pachete voluminoase cu orificii traversante la soluții ultra-subțiri la nivel de plachetă, Evoluția ambalajului a determinat miniaturizarea electronicelor și îmbunătățirea performanței – o saga tehnologică monumentală.

Istoria evoluției ambalajului cu așchii

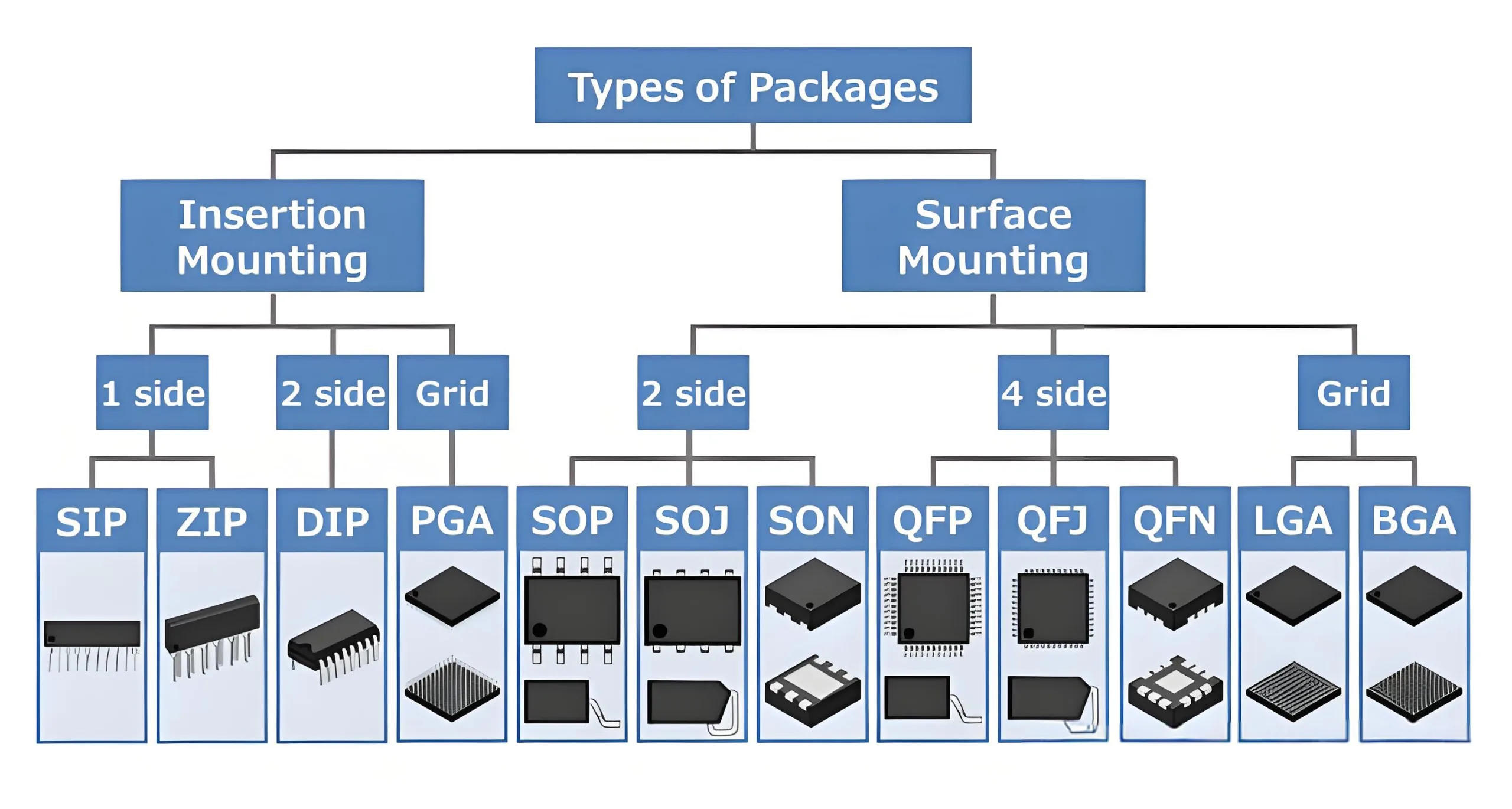

Clasificarea tehnologiilor de ambalare

Prin metoda de montare

  • Ambalare prin orificiu (THT):
    Ace introduse în PCB găuri de trecere placate pentru lipire. Reprezintă tehnologia de generație timpurie.

  • Tehnologie de montare la suprafață (Smt):
    Componente lipite direct pe plăcuțele PCB. Permite o densitate mai mare și asamblare automată.

Prin configurația PIN (Progresia densitatii)

Un singur rând → Dual-row → Quad-sided → Area-array

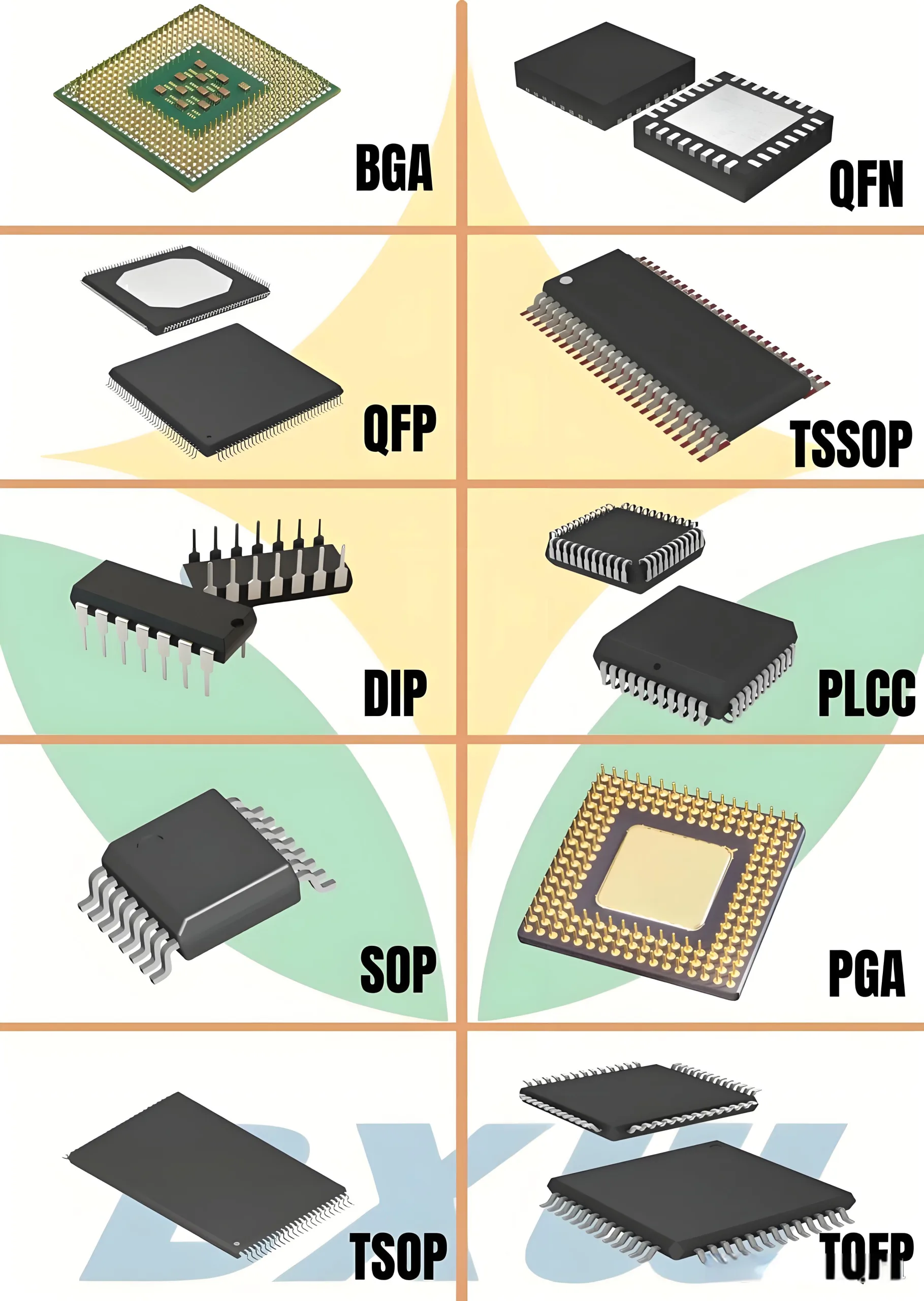

Clasificarea ambalajelor cu chip

Epoca Through Hole

DO/TO: Fundamentele componentelor discrete

  • Dioda DO-41: Ø2,7 mm × 5,2 mm

  • Tranzistor TO-220: Se ocupă de disiparea puterii ≤50W

  • Rezistenta termica: R<sub>şi</sub> = (T<sub>j</sub> – T<sub>o</sub>)/P
    Unde R<sub>şi</sub> = rezistența termică a joncțiunii cu mediul

SIP/ZIP: Inovații single-in-line

  • ÎNGHIŢITURĂ: 3-16 pini, rentabil pentru rezistențe/diode de putere redusă

  • ZIP: 40% densitate de pini mai mare decât SIP prin aranjarea pinii în zig-zag

  • Aplicații: Module de memorie timpurii, regulatoare de tensiune

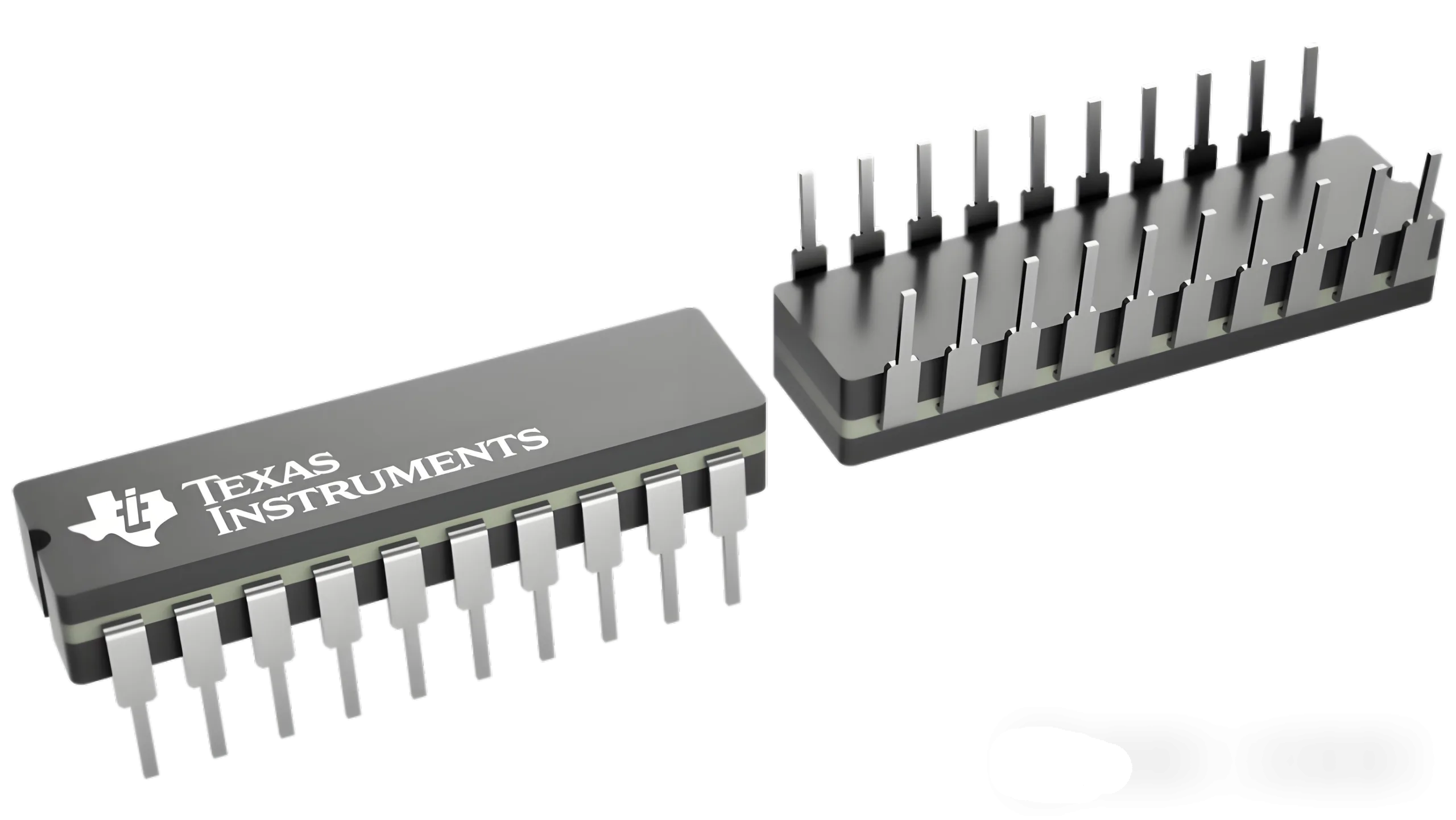

DIP: Revoluția IC

  • Pin Pitch: 2.54mm (0.1″) standard

  • 1980s Cota de piata: >70% de ambalaj IC

  • Performanta termica:
    DIP ceramică: 20-30 Conductivitate W/m·K
    DIP din plastic: 0.2-0.3 W/m·K

DIP

PGA: Pionier în calcul de înaltă performanță

  • Densitatea pinului: 3× mai mare decât DIP

  • Aplicații: Intel 80386/80486 CPU-uri

  • Forța de inserare: 30-100 Newtoni

Revoluția SMT

SOD/SOT: Miniaturizarea componentelor discrete

  • SOD-323: 1.7mm × 1,25 mm

  • SOT-23 Rezistenta termica: ~250°C/W

  • Profil Reflow: Temperatură maximă 235-245°C

Aripi de pescăruş: Familia SOP

  • Pin Pitch Evolution:
    1.27mm (SOP) → 0,8 mm (SSOP) → 0,65 mm (TSSOP)

  • Pachete de produse derivate:
    SOP → SSOP → TSOP → TSSOP → VSSOP

  • Îmbunătățirea termică: HSSOP reduce rezistența termică cu 40%

Configurație J-Lead: SOJ

  • Rezistență mecanică: 30% rezistență mai mare la stres

  • Limitare electrică: 0.8-1.2nH inductanță parazită

Descoperire fără plumb: FIUL/DFN

  • Eficiența spațiului: >50% îmbunătățire față de POS

  • Performanta termica: 15°C/W cu tampoane termice

  • Limita de miniaturizare:
    X2SON: 0.6mm × 0,6 mm × 0,32 mm

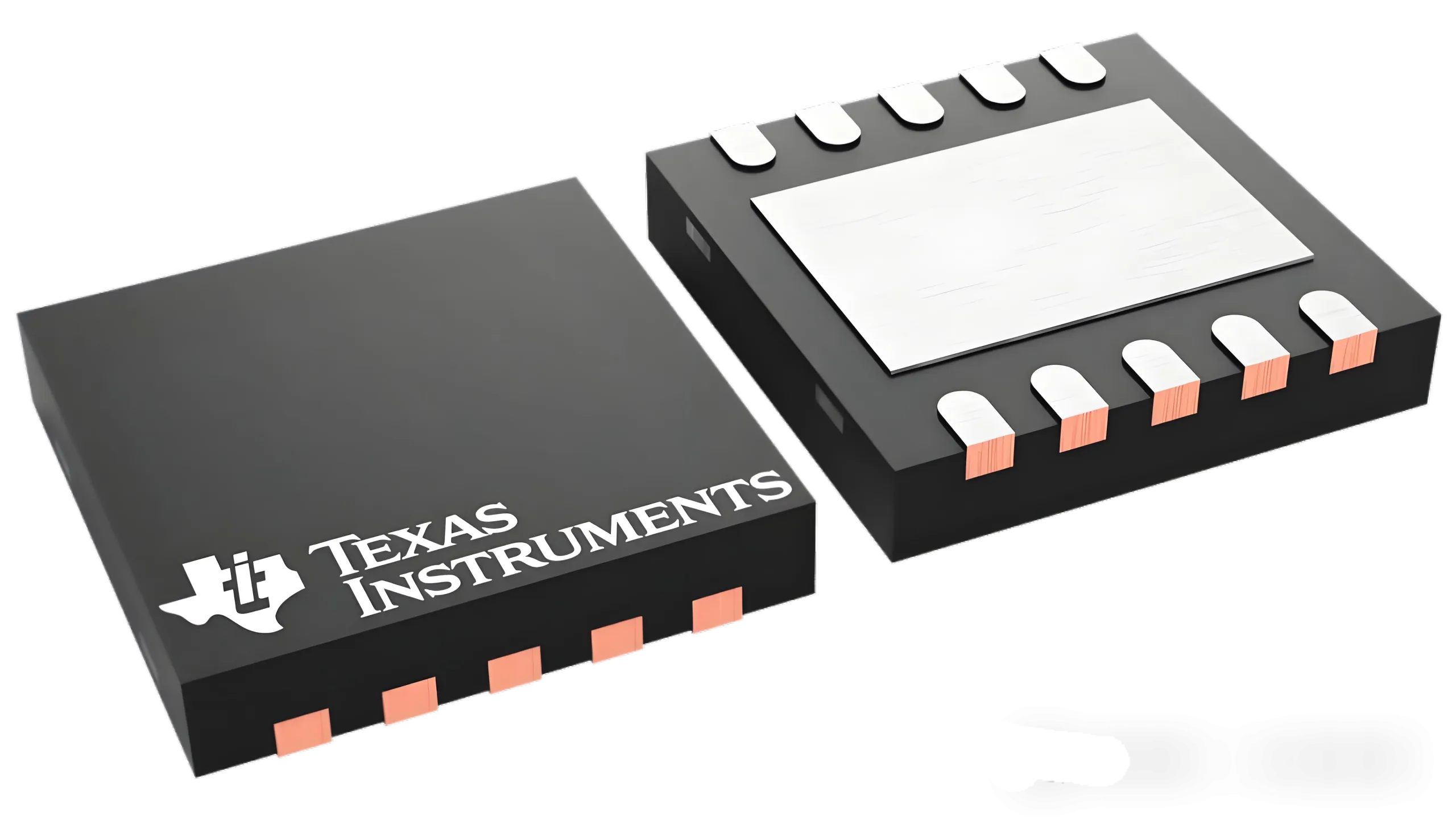

Pachetul SON

Fizica din spatele miniaturizării

Trei provocări principale guvernează scalarea pachetelor:

  1. Managementul termic:
    Q = hAΔT
    Dimensiune redusă (↓A) necesită un coeficient de convecție mai mare (↑h)

  2. Controlul stresului termic:
    σ = EαΔT
    Unde CTE (o) nepotrivirea induce stres

  3. Integritatea semnalului:
    Inductanța plumbului *L ≈ 2l(ln(2l/d)-1) nH*
    Miniaturizarea reduce inductanța cu 30%

Următoarea frontieră: Ambalare avansată

Pe măsură ce X2SON atinge scări de 0,6 mm, inovaţia trece la:

  • 3D Ambalare: Integrare verticală activată de TSV

  • Integrare eterogenă: Ansamblu matriță cu mai multe noduri

  • Fotonica: Co-proiectare a fotonicii cu siliciu

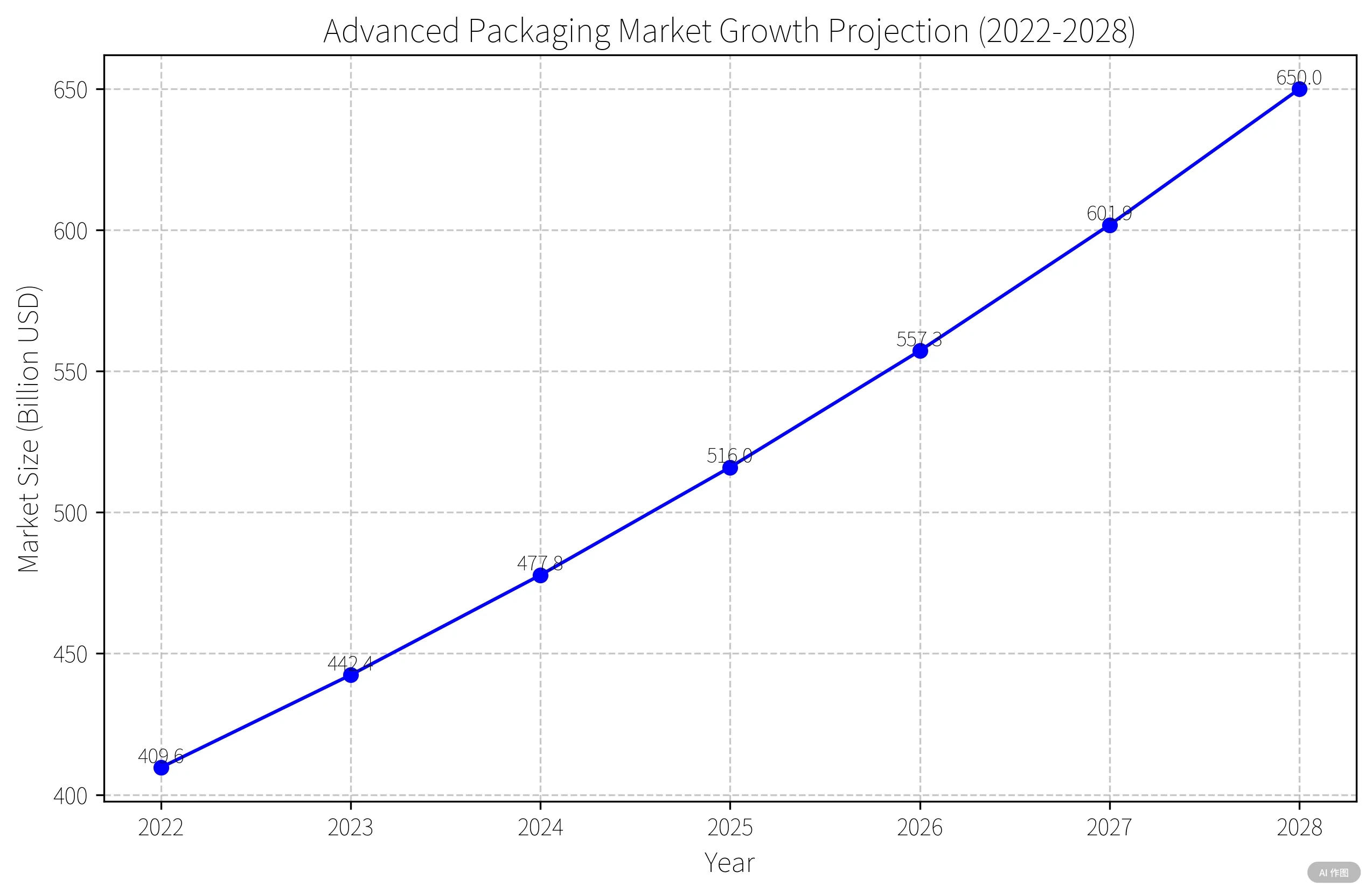

Graficul CAGR al pieței de ambalaje avansate 2022-2028

Prognoza pietei (Dezvoltare Yole):

8% CAGR prin 2028 → Piața de 65 miliarde USD

Ambalajul definește acum în mod critic performanța sistemului – cu mult dincolo de simpla protecție.

Concluzie

De la pasul de 2,54 mm a lui DIP la amprenta la sol de 0,6 mm a X2SON, progresele ambalajului redefinesc continuu electronica. Fiecare smartphone subțire și dispozitiv 5G se bazează pe aceste inovații invizibile. Odată cu IA și calculul cuantic în curs de dezvoltare, ambalarea chipurilor va continua să depășească limitele la scară nanometrică.

*Următorul în serie:
Tehnologii BGA/CSP/WLCSP
3D Ambalare & Interconexiuni TSV
Știința avansată a materialelor de ambalare

Rămâneţi aproape!*
