Ce este un rigid-flexboard?
Nașterea și dezvoltarea FPC (placa moale) și PCB (placă rigidă) a dat naștere unui nou produs din carton moale și dur. Prin urmare, placa combinată moale și tare este placa de circuit flexibilă și placa de circuit rigidă, care sunt combinate în conformitate cu cerințele relevante ale procesului prin presare și alte procese pentru a forma o placă de circuite cu caracteristici FPC și caracteristici PCB.
Nașterea și dezvoltarea FPC și PCB au dat naștere noului produs de placă moale și tare. Prin urmare, placa combinată moale-rigidă este o placă de circuite cu caracteristici FPC și caracteristici PCB formată prin combinarea plăcilor de circuite flexibile și plăcilor de circuite rigide în izolarea PCB în conformitate cu cerințele relevante ale procesului prin presare și alte procese.
În proofing PCB, placa rigid-flex oferă cea mai bună soluție pentru condiții de spațiu limitat. Această tehnologie oferă posibilitatea de a conecta în siguranță componentele dispozitivului, asigurând în același timp polaritatea și stabilitatea contactului, și reduce numărul de componente ale mufei și conectorilor.
Alte avantaje ale plăcilor rigid-flex sunt stabilitatea dinamică și mecanică, libertatea de proiectare tridimensională rezultată, instalare simplificată, economii de spațiu, și menținerea caracteristicilor electrice uniforme.
Plăcile rigid-flex Plăcile rigid-flex sunt scumpe, dar sunt extrem de versatile și pot fi adaptate pentru aplicații în multe industrii. Există mai multe situații care fac ca o placă rigid-flex să fie cea mai bună soluție. Acestea includ:
- Soc ridicat și mediu cu vibrații ridicate. Plăcile rigide flexibile sunt foarte rezistente la impact și pot supraviețui în medii cu stres ridicat, care altfel ar cauza defecțiuni ale echipamentelor.
- Aplicații de înaltă precizie în care fiabilitatea este mai importantă decât costurile. Dacă o defecțiune a cablului sau a conectorului ar fi periculoasă, este mai bine să utilizați o placă rigid-flex mai durabilă.
- Aplicații de înaltă densitate: Unele componente nu au suprafața necesară pentru toți conectorii și cablurile necesare. Plăcile rigid-flex pot economisi spațiu pentru a rezolva această problemă.
- Aplicații care necesită mai multe plăci rigide. Când mai mult de patru plăci de conectare sunt înghesuite într-un ansamblu, ar putea fi optim și mai rentabil să le înlocuiți cu o singură placă rigid-flex.
Câmp de aplicație
Plăcile rigide-moale sunt utilizate pe scară largă, ca: iPhone și alte smartphone-uri de ultimă generație; căști cu Bluetooth de ultimă generație (necesare pentru distanța de transmisie a semnalului); dispozitive inteligente purtabile; roboți; Se poate vedea. Odată cu dezvoltarea dispozitivelor inteligente către o integrare ridicată, greutate redusă și miniaturizare, și noile cerințe industriale 4.0 pentru producție personalizată. Cu proprietățile sale fizice excelente, placa rigid-flex va străluci cu siguranță în viitorul apropiat.
Avantajele și dezavantajele combinației de software și hardware
Avantaje: Are caracteristici excelente atât pentru PCB, cât și pentru FPC. Poate fi pliat și îndoit în jumătate pentru a reduce spațiul, și poate suda și componente complexe. În același timp, are o durata de viata mai mare decat cablul, stabilitate mai fiabilă, și nu este ușor să se rupă și să se oxideze și să cadă. Este foarte util pentru a îmbunătăți performanța produsului.
Dezavantaje: Există multe procese de producție de plăci moi și dure, producția este dificilă, rata de randament este scăzută, și se investesc mai multe materiale și forță de muncă. Prin urmare, prețul său este relativ scump și ciclul de producție este relativ lung.
Avantajele producției companiei noastre de plăci moi și dure:
Deține echipamente de producție de ultimă generație și sistem complet de calitate;
Cu mai mult de 10 ani de acumulare tehnică bogată în domeniul plăcilor de circuite;
Deține cei mai buni experți în procese în domeniul plăcilor moi și rigide;
Are capacitatea de a furniza plăci rigid-flex multistrat de înaltă calitate în cantități mari.
Placă de tip unu: placă compozită moale și tare
Placa moale (FPC) si placa tare (PCB) sunt lipite împreună, și nu există nicio conexiune a orificiilor placate la locul de lipire, iar numărul de straturi este mai mare de unul.
Tip placa 2: placă combinată moale și tare multistrat
Există găuri de trecere placate cu mai mult de două straturi conductoare.
Proces de producție a plăcilor rigide-flex
- Proces simplu de producție a plăcilor rigide flexibile
Tăiere → găurire mecanică → placare prin găuri → filmare → expunere → dezvoltare → gravare → decojire → lipire falsă → presare la cald → tratament de suprafață → combinație de procesare → testare → perforare → inspecție → ambalare
- Proces de producție de plăci moale și dure cu mai multe straturi
Tăiere → precoacere → transferul modelului stratului interior → gravarea modelului stratului interior → inspecția AOI → laminarea stratului de acoperire a circuitului stratului interior → gaura de poziționare perforare → laminare multistrat → găurire prin orificiu → defrăjit cu plasmă → gaură metalizată → placare grafică → transfer grafic strat exterior → gravare strat exterior grafică sau strat de acoperire → stratificare grafica stratului exterior → stratificarea stratului de inspecție strat protector de acoperire → acoperire de suprafață → testare a performanței electrice → prelucrare a formei → testare → ambalare

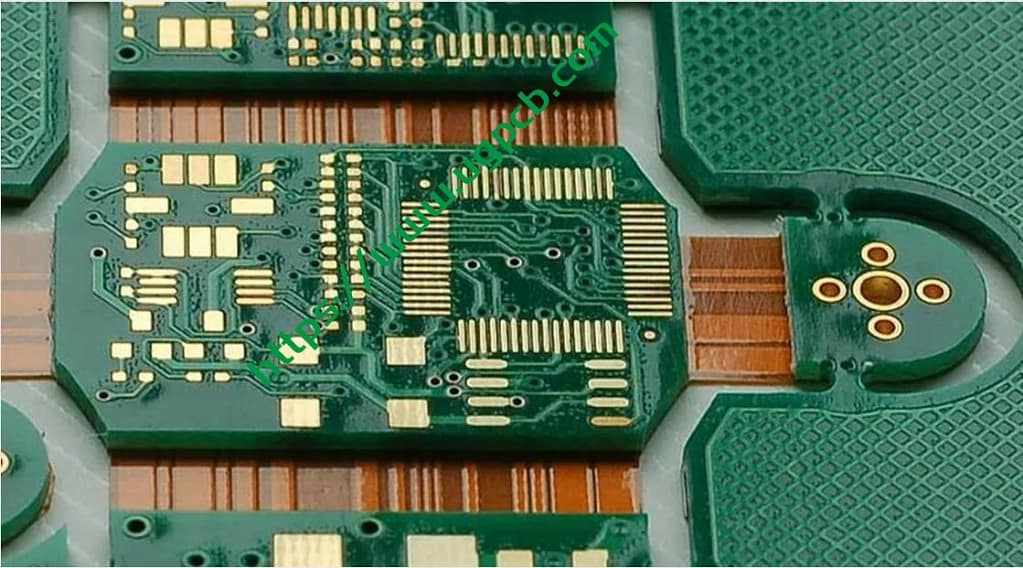

Oferim ansamblu PCB rigid-flex cu 6 straturi, servicii de asamblare PCB rigid-flex. UGPCB este compania dumneavoastră unică de asamblare a plăcilor de circuite rigid-flex.
Un PCB cu 6 straturi constă dintr-un miez de PCB care are două straturi de PCB cu două straturi pe fiecare parte. Aparține PCB-ului multistrat.
Miezul PCB este format dintr-un strat de material substrat și două straturi de cupru. Este tăiat dintr-un laminat placat cu cupru pe două fețe. Între stratul de cupru și miezul PCB este preimpregnat. Preimpregnatul și substratul PCB sunt același material, cu excepția faptului că preimpregnatul este semiîntărit și substratul este întărit. Stratul exterior de PCB este format din preimpregnat nituit cu folie de cupru.
The 6 straturile includ semnal, sol (GND), și avioane de putere. Stratul superior (stratul-1) și stratul inferior (stratul-6) trebuie să fie straturi de semnal. The 4 straturile interne de PCB includ 2 semnal, 1 sol, 1 putere, sau 1 semnal, 2 sol, 1 putere. Deci există 4 6-stive de PCB-uri.
