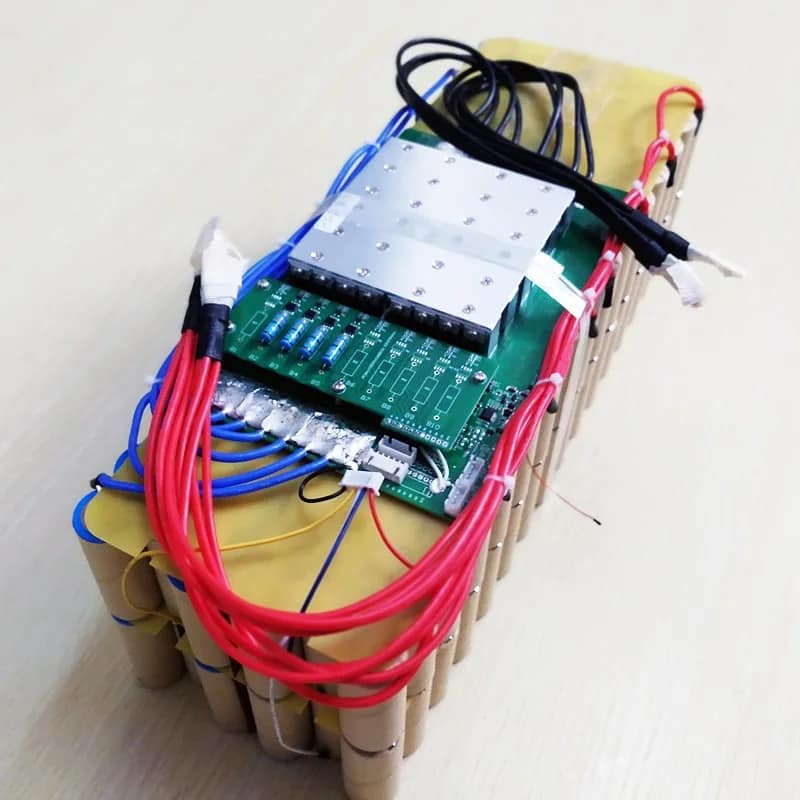

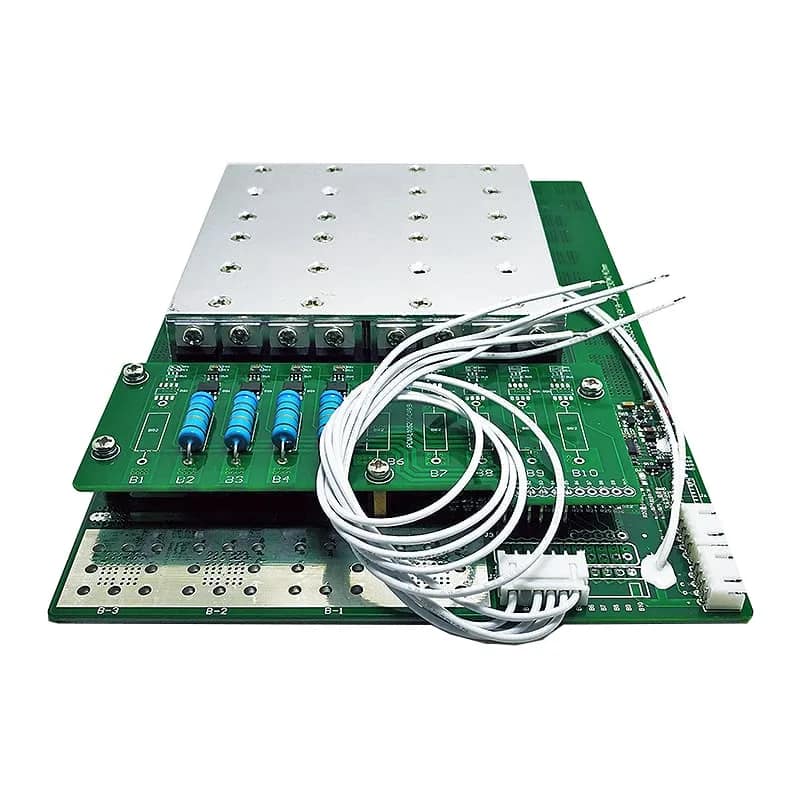

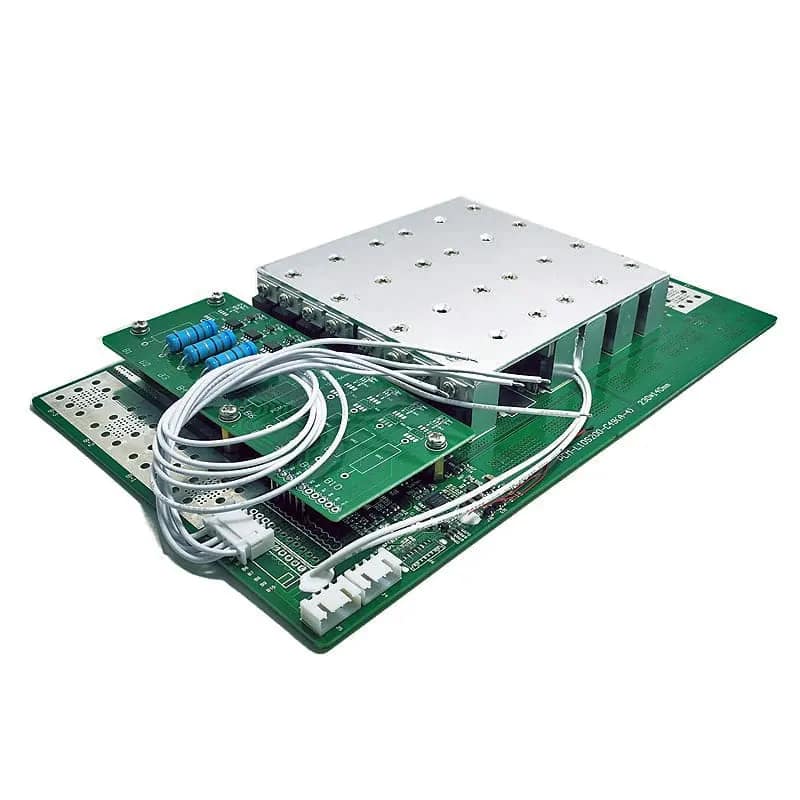

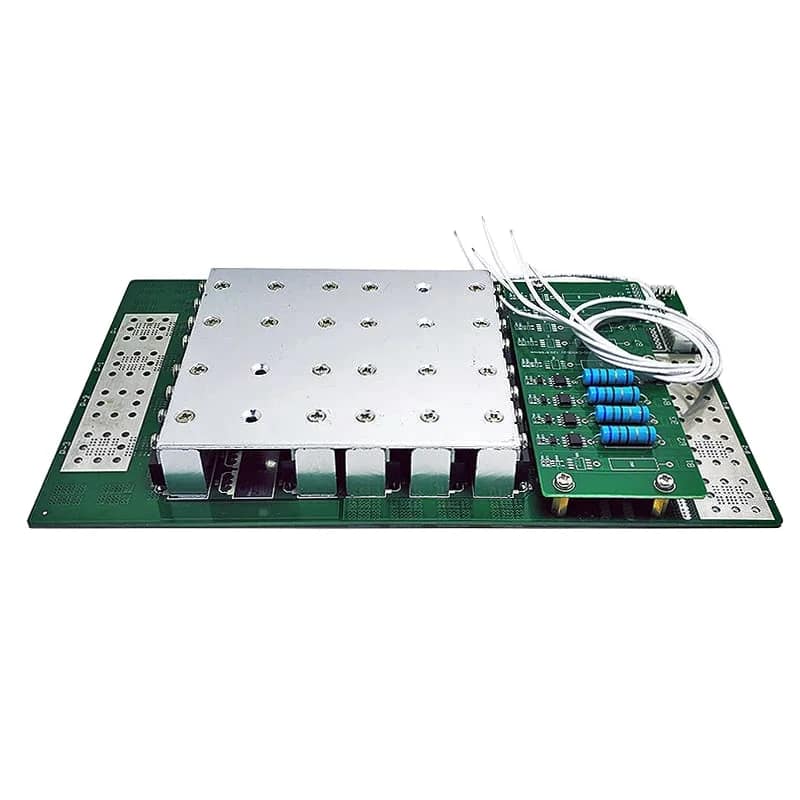

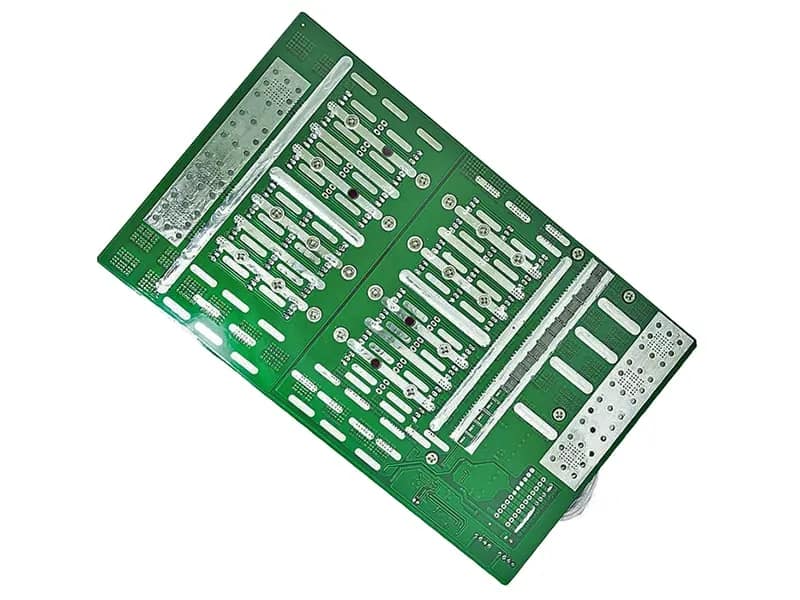

Modulul circuitului de protecție a stocării energiei Ansamblu PCBA

Descriere produs:

Numele produsului: Modul de circuit de protecție

Numărul de model: PCM-L10S200-C49

Aplicabil la pachetele de baterii litiu-ion/polimer de litiu/LiFePO4 3~10S

Caracteristicile produsului:

1. Potrivit pentru 3-10 pachete de baterii cu celulă Litiu Ion/Litiu Polimer/LiFePO4;
2. Se conectează la software dedicat computerului superior, afisarea tensiunii totale, capacitate, actual, temperatură, numărarea ciclului, etc.;
3. Compatibil cu modulele adaptoare de comunicație care acceptă SMBus, I2C, Rs232, și protocoale de comunicație RS485;

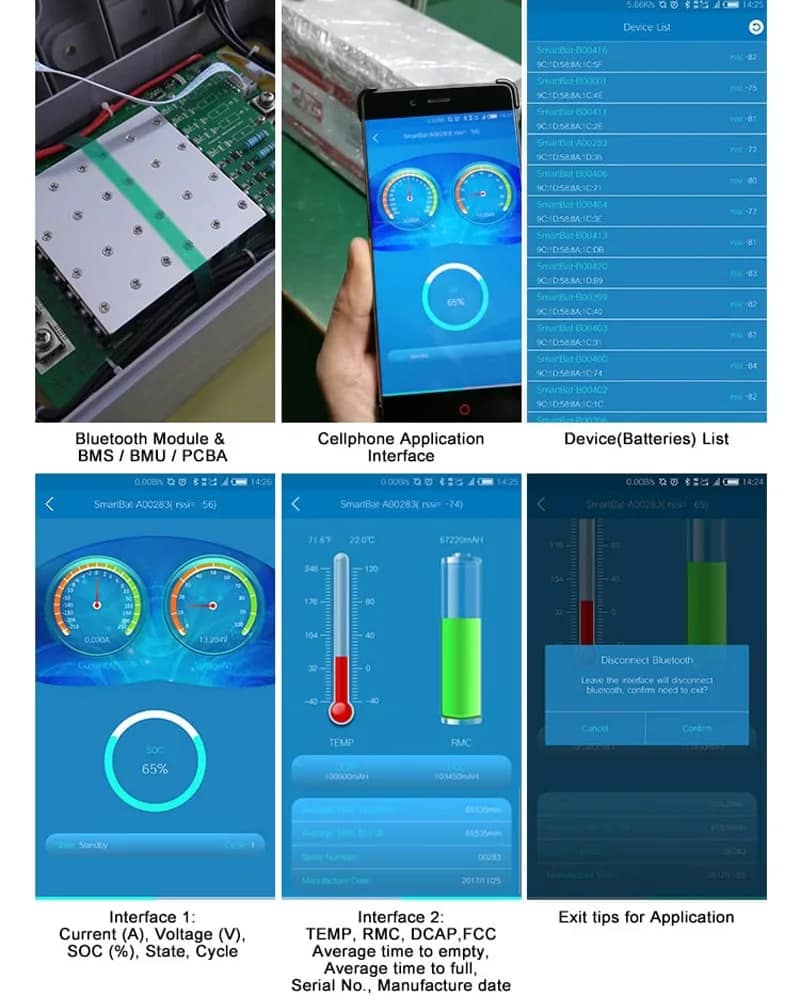

4. Conexiune Bluetooth la o aplicație dedicată;
5. Utilizează circuite integrate de măsurare din seria TI BQ, capabil să citească tensiunea, capacitate, actual, temperatură, numărarea ciclului, etc.
6. Caracteristici supraîncărcare, supradescărcare, scurt-circuit, supracurent, si protectie la temperatura;
7. Curentul maxim de lucru continuu este de 150A, cu interfețe de încărcare și descărcare identice;

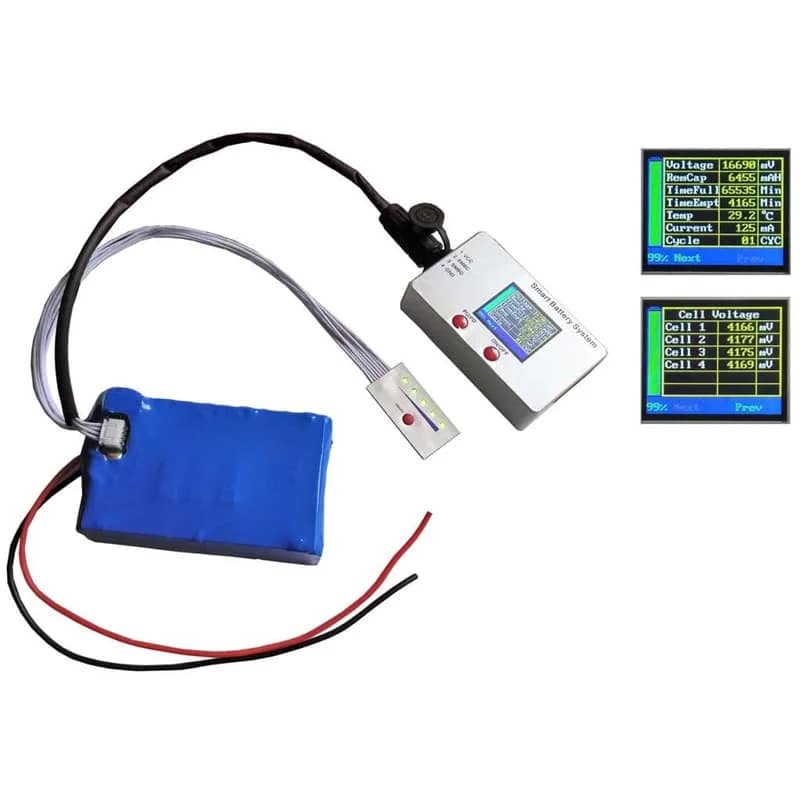

8. Informațiile pot fi citite prin intermediul ecranului de afișare PCM-LCD001-415;

Specificații:

| Ioni de litiu/polimer de litiu | LiFePO4 |

| Încărca | Tensiune de încărcare (CC/CV) – 10S | Curent constant/tensiune constantă: 42V | Curent constant/tensiune constantă: 36V |

| Curent maxim de încărcare continuă | 150O |

| Descarcare | Curent maxim de descărcare continuă | 150O |

| Consum redus de curent | Consumul de curent de lucru | <600μA |

| Consumul de curent la oprire | ≤350μA |

| Echilibrarea bateriei | Echilibrarea tensiunii de detectare | 4.20 ± 0.03 V | 3.60 ± 0.03 V |

| Echilibrarea tensiunii de eliberare | 4.20 ± 0.03 V | 3.60 ± 0.03 V |

| Curent de echilibrare | 68 ±3mA | 58 ±3mA |

| Supraîncărcare | Tensiune de detectare a supraîncărcării | 4.25±0,025V | 3.900 ± 0,025V |

| Tensiune de eliberare a supraîncărcării | 4.15±0,05V | 3.800 ± 0,050V |

| Timp de întârziere la supraîncărcare | 0.5~2S |

| Descărcare excesivă | Tensiune de detectare a supradescărcării | 2.50±0,062V | 2.00±0,080V |

| Tensiune de eliberare de supradescărcare | 3.0±0,075V | 2.30±0,100V |

| Timp de întârziere de supradescărcare | 10~400 milisecunde |

| Supracurent de descărcare | Tensiune de detectare a supracurentului de descărcare | 0.2±0,015V | 0.10±0,015V |

| Timp de întârziere la supracurent de descărcare | 5~60 milisecunde |

| Protecție la supracurent la descărcare | 700±50A (reglabil) |

| Condiții de lansare | Tăiați sarcina |

| Protecție la scurtcircuit | Tensiune de detectare a scurtcircuitului | / | / |

| Condiții de detectare | Scurtcircuit extern |

| Timp de întârziere pentru detectarea scurtcircuitului | 200~800μs |

| Condiții de lansare | Tăiați sarcina |

| Rezistența internă | Sursă de scurgere statică rezistență la pornire | <40MΩ (B- la P-) |

| Temperatură | Gamă largă de temperatură de lucru | 40 ~ +85ºC |

| Interval de temperatură de depozitare | -40 ~ +125ºC |

| Raportul de aspect | L230*W140*T35mm |

UGPCB este un producător chinez de ansamblu PCB care oferă module de circuite de protecție, modul de stocare a energiei (ESM) Ansamblu PCB, și servicii de asamblare PCBA a sistemului de stocare a energiei bateriei.
