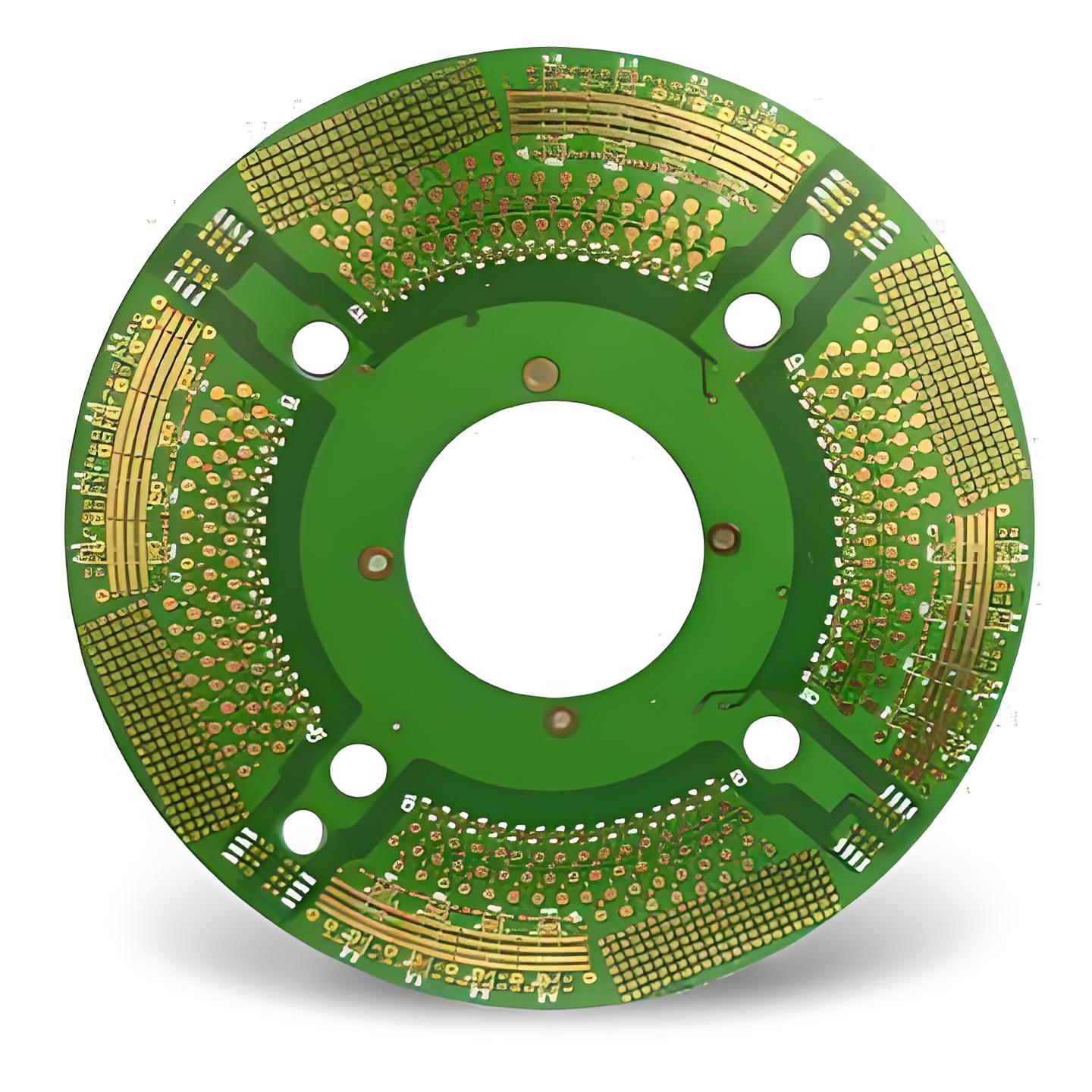

Fabricarea PCB Rogers are nevoie de cercetări în profunzime pe PCB de înaltă frecvență. UGPCB este un producător de PCB Rogers și are o înțelegere profundă a performanței materialului PCB Rogers. De exemplu, Rogers PCB laminate și Rogers PCB Constanta dielectrică în proprietățile materialului PCB Rogers.
Rogers substrat PCB este un model de materiale PCB de înaltă frecvență produs de Rogers Company, diferit de materialul convențional PCB FR-4. Nu există rășină epoxidică în materialul PCB Rogers, iar PCB-ul ceramic Rogers este utilizat ca material PCB de înaltă frecvență. Rogers PCB are o constantă dielectrică superioară și stabilitate la temperatură. Coeficientul de expansiune termică al constantei dielectrice PCB Rogers este foarte consistent cu cel al foliei de cupru, care poate fi utilizat pentru a îmbunătăți deficiența de substrat PTFE; Este foarte potrivit pentru PCB de mare viteză și design PCB de mare viteză, precum și aplicații comerciale de antenă cu microunde și produse RF. Datorită absorbției extrem de mici a apei a PCB -ului Rogers, Poate fi utilizat ca alegere ideală pentru aplicații în medii de umiditate ridicată, Oferirea clienților din industria PCB de înaltă frecvență cu materialele PCB Rogers de cea mai înaltă calitate și resursele conexe, Gestionarea fundamentală a calității PCB de înaltă calitate.
Rogers PCB este utilizat pe scară largă în comunicarea cu microunde, 5g, radar militar, și alte câmpuri de PCB de înaltă frecvență și de înaltă calitate.
Caracteristicile substratului Rogers PCB:
1. O rigiditate bună, proprietăți mecanice și electrice, și metalizarea ușoară a găurilor;
2. Grosimea plăcii PCB Rogers are o precizie ridicată;
3. Rogers substrat PCB are o aderență bună a foii de cupru, Capacitate ridicată de disipare a căldurii, Forță bună coajă, Fără delaminare, și blistering;
4. Costul de procesare al PCB-ului Rogers este compatibil cu tehnologia de procesare FR-4, Dar costul plăcii este mare.
5. Rogers substrat PCB este cel mai stabil material din industrie. Are caracteristicile pierderilor dielectrice scăzute și absorbției scăzute de apă, și constanta dielectrică (DK) se schimbă stabil cu frecvență. Are o rată scăzută de evacuare în aplicațiile aerospațiale. Este utilizat pe scară largă în fiabilitate ridicată, aerospațial, și aplicații de apărare națională sau aplicații dure de mediu.
Seria PCB substrat Rogers
3000 Serie (PTFE+Ceramică / PTFE+fibră de sticlă ceramică, DK = 3,0-10.2): RO3003, RO3003G2, RO3035, RO3006, RO3010, RO3203, RO3206, RO3210
4000 Serie (Hidrocarburi+PTFE, DK = 3,38-6.15): RO4350B, RO4003C, RO4835, RO4360G2
(Hidrocarburi+PTFE+Fibra de sticlă ceramică, DK = 3,3-3,5): RO4533, RO4534, RO4535, Ro4725jxr, RO4730JXR, RO4730G3
5000 Serie (Fibra de sticlă+PTFE, DK = 1,96-2,33): RT / DUROID 5880, RT / DUROID 5880llz, RT / DUROID 5870
6000 Serie, Este proiectat pentru circuite electronice și circuite cu microunde care necesită o constantă dielectrică ridicată.
(PTFE+Ceramică, DK = 2.94-10.2): RT / DUROID 6002, RT / DUROID 6006, RT/DUROID 6035HTC, RT/DUROID 6010lm
(PTFE+fibră de sticlă ceramică, DK = 2,9-10,2): RT / DUROID 6202, RT/DUROID 6202PR
Seria TMM (Hidrocarburi+ceramică, DK = 3.27-12.85): TMM3, TMM4, TMM10, TMM10I, TMM13I
Alte: Kappa 438
Prepreg: RO4450B, RO4450F
Film de legătură: 2929, 3001, Ultralam3908, RO3003, RO3006, RO3010, RT / BLIDID6002
Rogers substrat PCB
Diferențe între prototipul PCB substrat Rogers și prototipul FR4 PCB
Rogers substrat PCB Prețul PCB și FR4 PCB sunt diferențele care trebuie luate în considerare mai întâi. Scopul final al oricărui producător de PCB este de a lansa un prototip PCB rentabil cu cele mai bune performanțe. Prototipul PCB FR4 este cel mai accesibil prototip PCB de pe piață. Dacă designul dvs. este pentru cele mai bune condiții, cu setări de temperatură de frecvență joasă și nominală, Este înțelept să folosiți un prototip PCB FR4. Dacă aplicația dvs. necesită PCB de mare viteză sau temperatură extremă, Este posibil să fiți nevoit să ignorați prețul PCB Rogers și să alegeți un prototip scump PCB Rogers.
Stabilitatea impedanței este o altă diferență între prototipul FR4 PCB și prototipul PCB Rogers. Constanta dielectrică a substratului Rogers PCB este unul dintre factorii importanți pentru a defini impedanța și stabilitatea PCB. Cu cât este mai mare constanta dielectrică a calculatorului PCB Rogers, Cu cât este mai mare stabilitatea impedanței. Deși FR4 este cel mai ieftin prototip PCB disponibil, Valoarea sa maximă dielectrică este 4.5. PCB -ul Roger are un interval de valoare dielectric mai mare și mai larg, cum ar fi constanta dielectrică Rogers PCB din 2.2 la 16. Proprietatea constantă dielectrică a PCB -ului Rogers face din Rogers PCB o alegere pentru rogers laminate PCB pentru aplicații termice ridicate, unde impedanța stabilă este crucială.
Managementul termic este, de asemenea, diferența dintre prototipul PCB Rogers și prototipul PC4 FR4. În aplicațiile PCB de mare viteză, Prototipul PCB va produce căldură evidentă, care trebuie să fie manipulat cu atenție cu un sistem bun de gestionare a căldurii. În acest caz, Placa de laminate pe bază de termostat din PCB-ul Rogers este cea mai bună alegere. PCB FR4 nu poate rezista la temperaturi ridicate și, prin urmare, nu poate fi utilizat în astfel de aplicații.
Coeficientul de disipare reprezintă pierderea semnalului în PCB. Comparativ cu PCB FR4, Pierderea semnalului în PCB -ul Rogers este mult mai mică. Factorul de pierdere al PCB FR4 este 0.02%, în timp ce cel al PCB -ului Rogers este 0.004%. Prin urmare, comparativ cu PCB FR4, Rogers PCB poate oferi rezultate fiabile cu pierderi minime de semnal electric.
Higroscopicitatea prototipului PCB Rogers și prototipul PCB FR4 este direct legată de proprietățile electrice și termice ale materialelor de substrat. La rândul său, acest lucru va afecta performanța prototipului PCB. Rogers PCB are cea mai mică absorbție de umiditate, Deci poate oferi cea mai bună eficiență în diferite condiții de mediu.
Aplicația și performanța PCB Rogers se bazează pe performanța generală. PCB FR4 este considerat cel mai ieftin PCB, În timp ce substratul Rogers PCB funcționează bine în performanță. Prin urmare, PCB FR4 este cel mai potrivit pentru aplicații de frecvență medie și joasă. Sunt accidentate, au un echilibru excelent în stabilitatea electrică, și poate fabrica cu ușurință PCB -uri în aproape toate procesele existente în industria PCB. Roger substrat PCB este potrivit pentru aplicații cu cerințe avansate de performanță.
Calculator de impedanță PCB Rogers, Instrument de calcul al impedanței PCB Rogers
Liniile de semnal ale autobuzului PCI, BUS PCI-E, USB, Ethernet, Memorie DDR, Semnale HDMI și LVDS, Sistem anti-coliziune auto, Sistem prin satelit, Sistemul radio trebuie să controleze impedanța. Intervalul specific este legat de potrivirea impedanței pinului IO al cipului și este în sfârșit determinat de caracteristicile PCB. De exemplu, Semnalul diferențial necesită controlul impedanței. Controlul impedanței este ajustat prin lățimea de rutare a PCB, Grosimea stivei PCB, și distanțare de rutare, În general, Impedanța semnalului diferențial este controlată în intervalul 85-120 Ohm. Pentru cerințe specifice, Vă rugăm să consultați specificațiile diferitelor autobuze. Dacă este selectată placa PCB Rogers, Rogers Company oferă calculatorului PCB Rogers și Rogers PCB Impedance Calculator MWI-2018.
Descărcați ROGERS Substrat PCB Calculator de impedanță
Utilizarea software -ului de calcul PCB Rogers
În meniul de tip de proiectare a instrumentului de calcul al impedanței PCB Rogers MWI-2018, sunt mai mult de 10 Modele de linii de impedanță cu microunde din care să alegeți, care sunt împărțite în trei categorii: Ghid de undă Coplanar, linie microstrip, și linia de bandă (De asemenea, împărțit în modele ale aceluiași suport mediu și diferit). Inginerii pot alege în funcție de nevoile lor reale.
Calculator PCB substrat Rogers
1. După selectarea modelului, Începeți să selectați placa PCB de înaltă frecvență pentru a fi utilizată
2. Toate materialele PCB de înaltă frecvență ale Rogers pot fi găsite în calculatorul PCB Rogers. Dacă nu știți prea multe despre caracteristicile consiliului de administrație, Vă rugăm să contactați inginerul UGPCB, Și vă vom recomanda materiale PCB adecvate pentru dvs. în funcție de cerințele dvs. specifice de proiect și produs. De exemplu, Dacă selectați RO4350B ca material PCB necesar, Caracteristicile materiale ale RO4350B, cum ar fi Rogers substrat PCB DK, Rogers PCB DF, și Rogers PCB Termic Cond. Va fi completat automat
3. După selectarea grosimii materialului, De asemenea, trebuie să selectați grosimea cuprului. Rugozitate de cupru RMS și conductivitatea cuprului vor fi aduse automat fără funcționare suplimentară. După operațiunile de mai sus, Acțiunile relevante ale materialelor PCB au fost finalizate,
Ce este Rogers PCB?
Rogers este o companie americană de materiale. Higroscopicitatea constantei dielectrice a PCB -ului Rogers este foarte stabilă cu proprietățile electrice și termice ale materialelor de substrat. Laminatele PCB Rogers produse de Rogers sunt utilizate în mare parte pentru fabricarea PCB cu microunde de înaltă frecvență. Prototipurile PCB care trebuie să utilizeze ROGERS PCB Fabricarea materialelor sunt numite colectiv Rogers PCB de UGPCB.
Ce PCB Rogers Board poate fi fabricat de UGPCB, Și ce zici de prețul PCB al substratului Rogers?
UGPCB poate fabrica o gamă completă de PCB Rogers și de multe ori fabrică Rogers PCB de ro4350b, RO4003C, RO4835, RT5880, 6035HTC, RO3003, și RO4725. Are un număr mare de inventar al substratului PCB Rogers pentru RO4350B, RO4003C, RO4835, RT5880, RO3003, și RO4725.
UGPCB are experiență matură în prototipul PCB Fabricarea și Managementul calității prototipului PCB, ceea ce îmbunătățește randamentul producției de PCB și reduce costurile. Poate oferi clienților cel mai mic preț al PCB -ului Rogers.
Dacă aveți nevoie de consultare tehnică a Rogers substrat PCB sau Rogers PCB Citonat, Vă rugăm să ne contactați.
