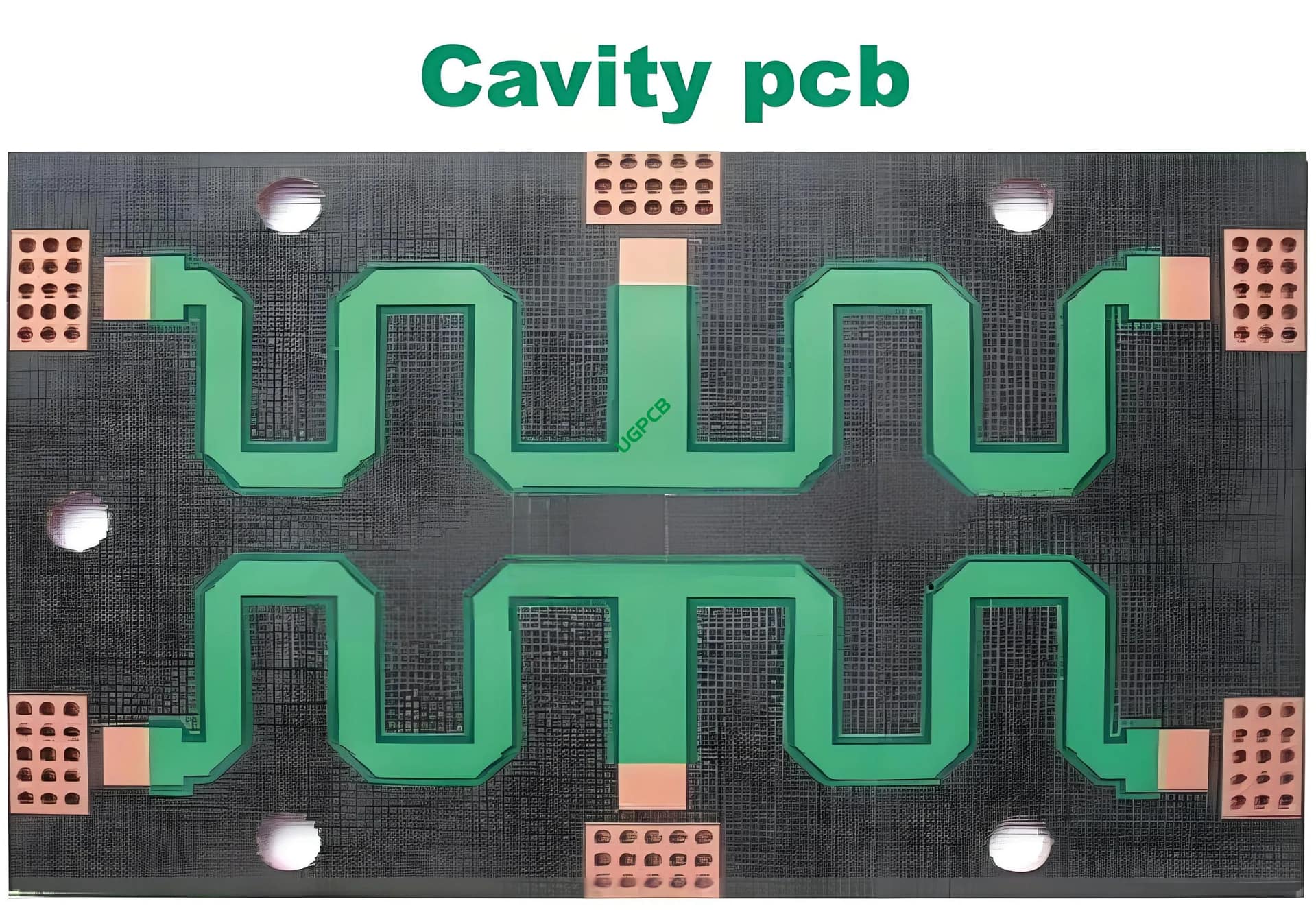

Cavitate PCB

Prezentare generală a Cavității PCB

Cavitate PCB, un tip specializat de placa de circuit imprimat (PCB), este conceput pentru a satisface cerințele stricte ale aplicațiilor de înaltă frecvență și microunde. Folosind Teflon F4MB ca material de bază, acest produs aderă la clasa IPC6012 2 standard de calitate, asigurând performanță și durabilitate fiabile.

Definiție și specificații cheie

Un PCB cu cavitate se caracterizează prin structura sa unică a cavității, care este creat prin îndepărtarea unei porțiuni din materialul dielectric pentru a forma o zonă scobită. Acest design este crucial pentru aplicații specifice, cum ar fi divizoarele de putere, unde este necesar un control precis asupra distribuției semnalului. Constanta dielectrică a teflonului F4MB este 2.55, asigurarea unei transmisii stabile a semnalului. Caracteristicile plăcii 2 straturi, cu o grosime totală de 1,5 mm. Grosimea cuprului este specificată la o bază de 0,5 oz și o grosime finită de 1 oz, asigurând o conductivitate eficientă. Tehnologia de suprafață utilizată este Immersion Silver, care oferă lipibilitate și fiabilitate excelente.

Considerații de proiectare

Când proiectați un PCB cu cavitate, trebuie luați în considerare mai mulți factori:

• Dimensiunile cavitatii: Mărimea și forma cavității trebuie definite cu precizie pentru a se potrivi cerințelor aplicației.
• Material dielectric: Teflonul F4MB este ales pentru constanta sa dielectrică scăzută și tangenta de pierderi, făcându-l potrivit pentru semnale de înaltă frecvență.
• Grosime de cupru: Grosimea adecvată a cuprului este esențială pentru menținerea integrității semnalului și minimizarea pierderilor.
• Finisaj de suprafață: Immersion Silver oferă o suprafață netedă și conductivă pt componentă atașament.

Principiul de lucru

Cavity PCB funcționează pe principiul impedanței controlate și al pierderii minime de semnal. Structura cavității permite un control precis asupra direcționării semnalului, reducerea interferențelor și îmbunătățirea performanței generale. Materialul Teflon F4MB asigură menținerea integrității semnalelor pe măsură ce trec prin placă, rezultând o funcționare eficientă și fiabilă.

Aplicații

PCB-urile cu cavitate sunt potrivite în special pentru aplicațiile care necesită o distribuție precisă a semnalului, cum ar fi divizoarele de putere în sistemele de comunicații. Ele sunt, de asemenea, utilizate în sistemele radar, Comunicări prin satelit, și alte dispozitive electronice de înaltă frecvență în care puritatea și fiabilitatea semnalului sunt primordiale.

Clasificare

PCB-urile cu cavitate pot fi clasificate în funcție de numărul lor de straturi, configurația cavității, și aplicații specifice. Clasificările comune includ:

• Plăci cu un singur strat și cu mai multe straturi: În funcție de complexitatea circuitului.
• Cavități standard și personalizate: Pe baza cerințelor specifice ale aplicației.
• Plăci specifice de înaltă frecvență: Proiectat pentru aplicații speciale de înaltă frecvență, adesea cu stringente material și standardele de fabricație.

Proprietăți materiale

Proprietățile cheie ale teflonului F4MB, materialul utilizat în PCB-urile cu cavitate, include:

• Constantă dielectrică scăzută: Asigură întârzierea și pierderea semnalului minim.
• Performanță stabilă în intervalele de temperatură: Menține performanța constantă în diferite condiții de mediu.
• Rezistență ridicată la absorbția umidității: Previne degradarea calității semnalului din cauza pătrunderii umidității.

Proces de producție

Producția de PCB-uri cu cavitate implică mai multe etape:

1. Selectarea materialelor: Alegerea teflonului F4MB pentru proprietățile sale dielectrice.
2. Proiectarea circuitului: Crearea schemei circuitului cu considerații pentru structura cavității.
3. Gravură: Eliminarea cuprului inutil pentru a crea modelul de circuit dorit.
4. Formarea cavitatii: Prelucrare de precizie pentru a crea cavitatea în materialul dielectric.
5. Laminare: Lipirea mai multor straturi împreună la presiune și temperatură ridicate.
6. Finisarea suprafeței: Aplicarea argintului de imersie pentru o lipire îmbunătățită.
7. Testarea și controlul calității: Asigurarea că produsul final îndeplinește toate specificațiile și standardele.

Folosiți scenarii

PCB-urile cu cavitate sunt utilizate în scenarii în care distribuția precisă a semnalului este critică, ca:

• Divizoare de putere: Asigurarea distribuției egale a semnalelor în sistemele de comunicații.
• Sisteme radar: Oferă capabilități precise și stabile de procesare a semnalului.
• Comunicări prin satelit: Permite transferul de date fiabil între Pământ și spațiu.

În concluzie, PCB-urile cu cavitate sunt plăci de circuite specializate concepute pentru aplicații de înaltă frecvență și microunde. Structura lor unică a cavității, combinate cu proprietățile teflonului F4MB, le face ideale pentru utilizare în divizoare de putere și alte aplicații de distribuție de semnal de precizie.
