Inginer Performanță RF superioară: Soluția UGPCB RO4350B Ceramic Hybrid PCB de înaltă frecvență
În era 5G, radar, și comunicații prin satelit, performanța dvs PCB de înaltă frecvență este esențială pentru succesul sistemului. Selectarea unui PCB laminat care oferă caracteristici RF excepționale, fiabilitate, iar eficiența costurilor este primordială pentru fiecare inginer RF și specialist în achiziții. UGPCB, un conducător Producător de PCB şi Furnizor de servicii PCBA, își prezintă avansat PCB hibrid de înaltă frecvență ceramică utilizând tehnologia de laminare Rogers RO4350B și FR4. Livrăm o soluție completă de la Design PCB la Ansamblu PCB (PCB).
1. Prezentare generală a produsului & Definiţie

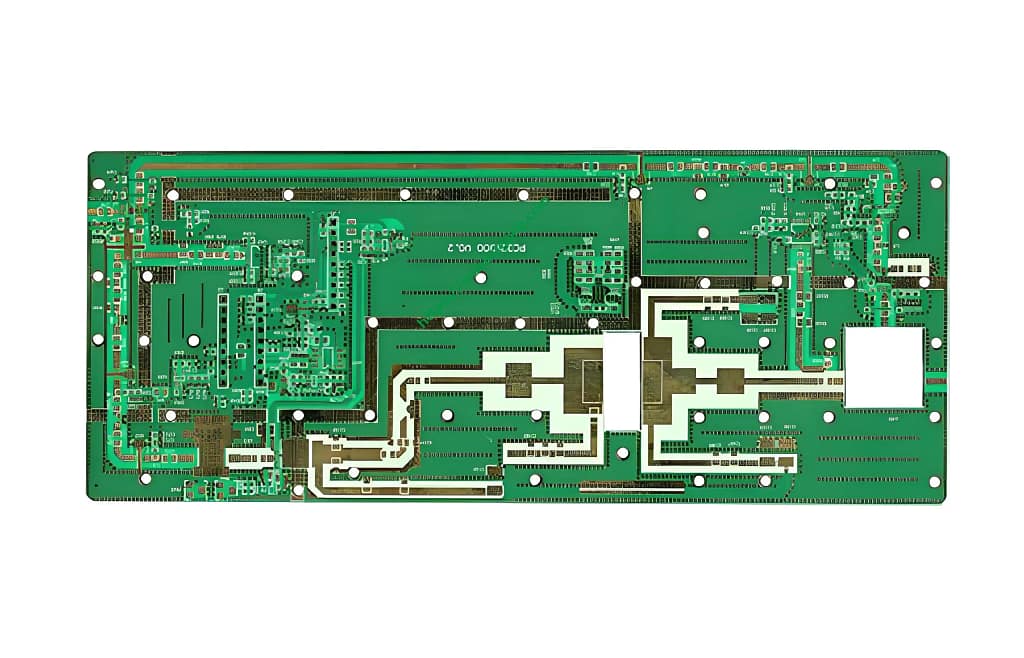

The RO4350B PCB hibrid de înaltă frecvență ceramică este un performant placa de circuit imprimat proiectat pentru frecvență radio (RF) și aplicații cu microunde. Combină în mod inovator laminatul de hidrocarburi umplut cu ceramică Rogers RO4350B cu materialul standard din sticlă epoxidică FR4 prin PCB cu mai multe straturi tehnologie de laminare. Acest “hibrid” abordarea permite circuite RF critice (De ex., antene, filtre, amplificatoare) să fie dirijate pe zonele cu pierderi mici RO4350B, în timp ce circuitele de control digital și managementul puterii sensibile la costuri se află în zonele FR4, realizarea unui echilibru optim intre performanta si cost.
2. Material de bază & Constructii
-
Materiale: Acest produs are un Rogers RO4350B + Laminat mixt FR4 construcție. RO4350B este un material polimeric termorigid umplut cu ceramică cunoscut pentru constanta sa dielectrică stabilă (DK) și factor de disipare scăzut (Df). FR4 este un laminat standard de țesătură de sticlă epoxidică, apreciat pentru economie și versatilitate.
-
Constructii: Acest model este un standard 4-strat PCB. De obicei, straturile exterioare (L1 & L4), care găzduiesc circuite RF, utilizați dielectricul RO4350B, lipit de miezul interior FR4 folosind preimpregnat. Această structură asigură integritatea semnalului în căile RF, reducând în același timp costul total al materialului.
-
Specificații cheie & Conformitate:
-
Constanta dielectrică (DK): 3.48 @ 10 GHz. Această valoare stabilă minimizează defazarea și varianța impedanței, crucial pentru design PCB cu impedanță controlată.
-
Conductivitate termică: 0.69 W/m·K. Superior față de standardul FR4, ajutând la disiparea căldurii din componentele active RF și îmbunătățind fiabilitatea pe termen lung.
-
Evaluarea inflamabilității: Ul 94 V-0. Îndeplinește cel mai înalt standard de rezistență la flacără.
-
Finisaj de suprafață: Aur de imersiune (De acord). Oferă un apartament, suprafata lipibila, excelenta rezistenta la oxidare, și termen lung de valabilitate, ideal pentru ansamblu SMT de înaltă frecvență şi procese PCBA.
-
Grosime terminată: 1.0 mm
-
Greutate de cupru: 1 Oz (35 μm)
-
3. Considerații critice de proiectare & Principiul de funcționare
-
Controlul impedanței: linii de transmisie RF (De ex., microbandă, stripline) necesită un control precis al impedanței (de obicei 50Ω sau 75Ω). Proiectanții trebuie să calculeze lățimea urmei folosind Dk stabil al RO4350B (3.48) și grosimea dielectrică (0.762mm) pentru a asigura o reflexie minimă a semnalului.
-
Tranziția zonei hibride: Tranzițiile semnalului între zonele RO4350B și FR4 provoacă discontinuități de impedanță din cauza nepotrivirii Dk. Optimal Aspect PCB necesită tehnici de atenuare precum urme conice, rețele de potrivire, sau optimizat prin tranziții.
-
Managementul termic: În ciuda conductibilității sale termice îmbunătățite (0.69 W/m·K), Proiectele RF de mare putere pot necesita în continuare conducte termice, radiatoare, sau substraturi cu miez metalic pentru eficiență Management termic PCB.
-
Principiul de funcționare: Acest placă de circuit acționează ca substrat fizic și mediu de transmisie pentru semnalele RF. Funcția sa de bază este de a utiliza pierderile reduse, proprietăți de dispersie scăzută ale RO4350B pentru a transmite semnale electromagnetice cu eficiență ridicată și distorsiuni minime pe benzile de frecvență țintă (de la sute de MHz la zeci de GHz), integrând în același timp logica de control prin structura hibridă pentru funcționalitatea completă a sistemului.
4. Caracteristici cheie & Avantaje
-
Performanță excepțională de înaltă frecvență: Pierderi reduse și Dk/Df stabil asigură superior integritatea semnalului.
-
Costul de sistem optimizat: Construcția hibridă reduce semnificativ utilizarea materialelor premium, oferind a soluție PCB rentabilă.
-
Fiabilitate ridicată & Durabilitate: V-0 gradul de inflamabilitate și performanța termică robustă asigură stabilitate în medii solicitante.
-
Proiecta & Prietenos de asamblare: Compatibil cu standardul Fabricarea PCB şi Procese de asamblare SMT, raționalizarea Productie PCBA.
5. Procesul de fabricație
UGPCB aderă la un strict Controlul calității regim pentru fabricarea de PCB de înaltă frecvență:
Pregătirea materialului & Imagistica stratului interior → Laminare hibridă & Înregistrare → Foraj de precizie & Placare → Imagini de model & Gravare → Testarea controlului impedanței → Mască de lipit & Finisaj de suprafață (De acord) → Testare electrică & Audit final → Livrare. Fiecare pas este controlat special pentru caracteristicile de înaltă frecvență.
6. Aplicații primare & Cazuri de utilizare
Acest produs este ideal pentru aplicații care necesită frecvență înaltă și fidelitate a semnalului:
-
Comunicații fără fir: 5Antene pentru stația de bază G/module RF, backhaul cuptor cu microunde, terminale de comunicații prin satelit.
-
Electronică auto: Radar cu unde milimetrice (77 GHz), module telematice V2X.
-
Aerospațial & Apărare: Sisteme radar, război electronic (EW) echipamente, sisteme de ghidare.
-
Test & Măsurare: Miez Plăci de circuite RF în analizoare de reţea, analizoare de spectru, și surse de semnal de înaltă frecvență.
Colaborați cu UGPCB pentru proiectele dvs. de înaltă frecvență
Fie că ești un inginer angajat în Aspect PCB RF sau un profesionist în aprovizionare care caută o persoană de încredere furnizor de plăci de circuite, PCB-ul hibrid de înaltă frecvență RO4350B de la UGPCB este soluția dvs. ideală. Oferim nu numai calitate înaltă Fabricarea PCB dar și suport cu spectru complet de la Revizuirea designului PCB la capăt la capăt Servicii PCBA, accelerarea timpului de lansare pe piață.
Contactaţi-ne astăzi pentru o consultație gratuită de proiectare și o ofertă competitivă. Alimentați-vă următoarea inovație RF cu UGPCB.
