Помимо проблем со связью: Раскрытие критической роли технологии металлизированных полуотверстий в проектировании высоконадежных печатных плат

В эпоху гибкого развития электроники, модульная конструкция является ключом к сокращению R&D-циклы. Разделение основных систем (например микроконтроллер или сложные многослойные модули FPGA) от периферийных несущих плат снижает проектные риски. Однако, физическое соединение между основным модулем и его несущей платой часто становится ахиллесом системы’ каблук. Как инженеры могут обеспечить отказоустойчивость соединений, обеспечивая при этом высокую производительность и плотность?? Специализированный печатная плата процесс, известный как пластинчатые полуотверстия (зубчатые отверстия) становится секретным оружием для промышленности, автомобильный, и высоконадежные приложения.

Модульная дилемма: Парадокс надежности соединителя

Традиционные соединения модулей основаны на недорогих штыревых разъемах или прецизионных межплатных разъемах.. Штыревые разъемы экономически эффективны, но проблематичны в средах с вибрацией или термоциклированием.. Минутное относительное движение (беспокойство) на контактном интерфейсе может изнашиваться позолота, обнажение подлежащего никеля или меди. В соответствии с МПК исследования, амплитуды раздражения всего в несколько микрон могут вызвать это. Открытые металлы окисляются, и эти оксиды действуют как абразивы, что приводит к образованию высокоомных изоляционных слоев. Как описано в IPC-9701A (Методы испытаний производительности и квалификационные требования к припоям для поверхностного монтажа), этот “фреттинг-коррозия” может привести к резкому увеличению контактного сопротивления с миллиом до сотен или тысяч ом., вызывая прерывистые сигналы или тепловой сбой.

Прецизионные соединители обеспечивают превосходные характеристики, но часто оказываются непомерно высокими из-за высокой стоимости., строгие требования к допускам обработки печатных плат и корпусов, и значительная высота вертикального штабеля. Технология позолоченных полуотверстий устраняет этот разрыв, предлагая надежность постоянного паяного соединения с удобством сборки, сравнимым с SMT.

Что такое зубчатые отверстия? Прецизионное производство печатных плат за пределами внешнего вида

На первый взгляд, полуотверстие на краю платы выглядит как стандартное сквозное отверстие, разрезанное фрезой пополам. В действительности, его изготовление предполагает точный контроль процесса и классифицируется как специальный процесс в Стандарты IPC.

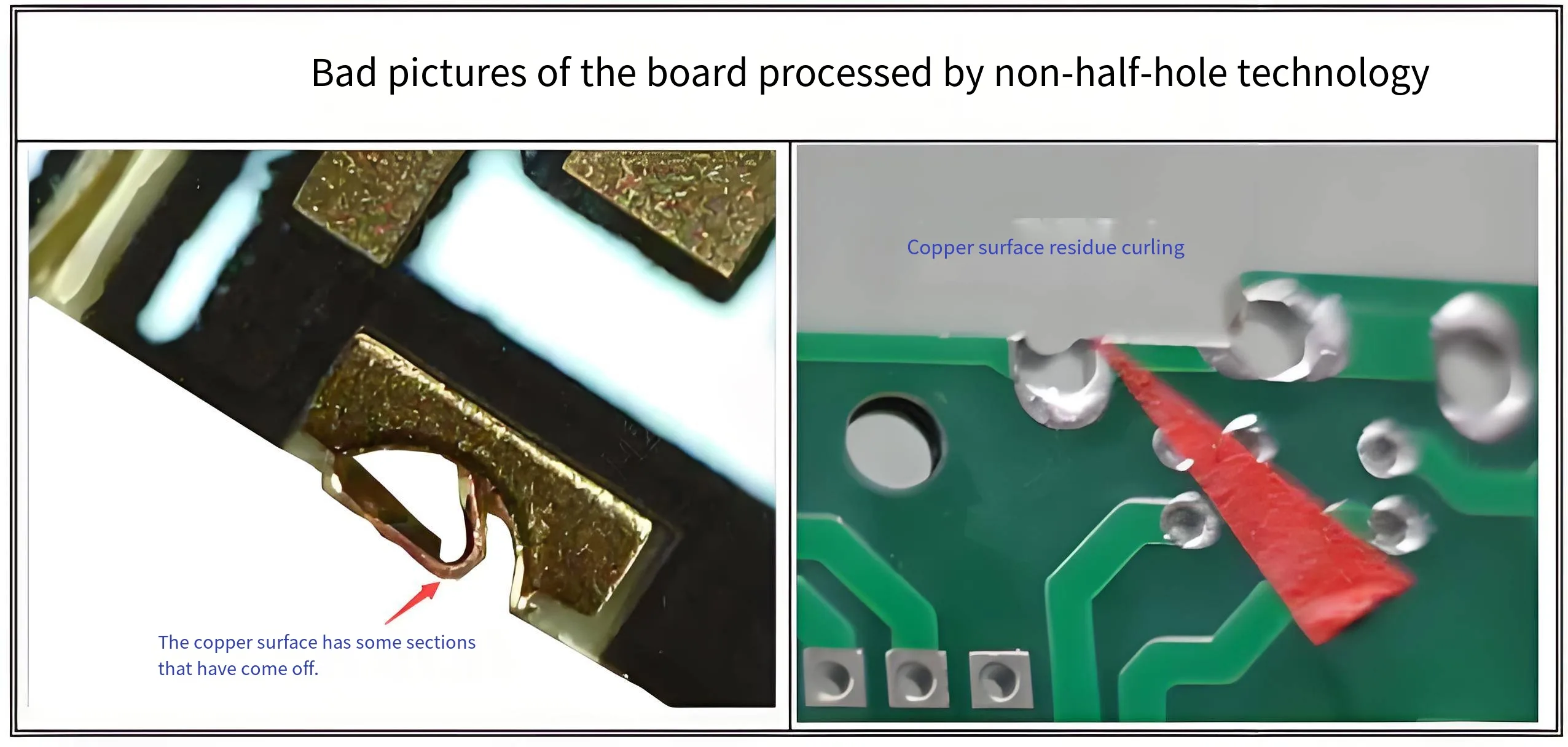

Если стандартная трассировка профиля печатной платы проходит через полностью металлизированное отверстие, механическое воздействие от высокоскоростной коронки может оторвать медный ствол от диэлектрика, вызывающий “медный откат” или заусенцы. Пер IPC-6012E (Квалификационные и эксплуатационные характеристики жестких печатных плат), такие дефекты условно или полностью отвергаются, поскольку они нарушают электрическую непрерывность., и заусенцы могут стать причиной короткого замыкания.

Поэтому, квалифицированный процесс обработки полуотверстий требует специальных шагов, встроенных в стандартный поток. К основным методам относятся “метод вторичного сверления” или “прецизионная фрезеровка с контролем глубины.” Эти шаги увеличивают время и стоимость производства, но обеспечивают целостность и гладкость медной стенки после резки., обеспечение прочной основы для пайки. Это объясняет, почему указание “процесс полуотверстия” обычно требует дополнительных затрат на проектирование и изготовление во время прототипирования или производства печатных плат..

Искусство проектирования печатных плат: Геометрия паяльной площадки в соответствии со стандартами IPC

Успешная пайка зубчатого модуля в равной степени зависит от Изготовление печатной платы качественный и точный дизайн подушечек на несущей плате. Принцип аналогичен пайке бесвыводного держателя чипа. (LCC), с целью обеспечить капиллярное действие припоя вверх по стенке полуотверстия для формирования прочного и проверяемого галтели..

МПК-7351С (Общие требования к конструкции поверхностного монтажа и стандартам расположения земельных участков) обеспечивает теоретическую основу. Соответствующая площадка на несущей плате не должна представлять собой простую 2D-проекцию полуотверстия.. Оптимизированная конструкция обеспечивает баланс электрического соединения., механическая прочность, и окно процесса.

Основные рекомендации по размерам подложек несущей платы::

• Ширина колодки (Х): Обычно соответствует диаметру полуотверстия/ширине площадки модуля или немного превышает его.. Справочная формула: X = Half-hole Diameter + 0.1mm. Излишняя ширина может увеличить риск перекрытия.

• Длина колодки (У) – Расширение пальцев ног: Критически важен для формирования скругления пальцев ног.. Площадка должна выступать наружу из-под модуля, чтобы обеспечить место для подъема припоя.. Принципы IPC предполагают достаточное расширение видимого мениска.. Эмпирическое значение 0.3мм до 0,5 мм рекомендуется, толщина 0,5 мм идеальна для ручной доработки., ремонт, и АОИ инспекция.

• Длина колодки (У) – Расширение пятки: Подушечка должна выступать внутрь под модуль, чтобы улучшить скругление пятки и механическую фиксацию.. Значение 0.2мм до 0,3 мм рекомендуется.

Выбор отделки поверхности также имеет решающее значение.. Enepic или СОГЛАШАТЬСЯ, со своей квартирой, устойчивые к окислению поверхности, значительно способствуют смачиванию припоя и предпочтительны для высококачественной пайки половинных отверстий..

Пик надежности: От “Сепарабельный” к “Объединенный” Философия соединения

Фундаментальным преимуществом зубчатых отверстий является преобразование интерфейса модуль-плата из простого “разъемный механический контакт” к “постоянная металлургическая связь.” Во время перекомпоновки, припой образует прочное интерметаллическое соединение. (IMC) слой с медью с полуотверстиями и несущей площадкой, создание герметичного соединения.

Это унифицированное соединение исключает контактный интерфейс., тем самым устраняя фреттинг-коррозию. Сталкиваетесь ли вы с высокочастотной вибрацией, широкие температурные циклы, шок, или в суровых условиях, таких как высокая влажность и солевой туман., стабильность зубчатых паяных соединений превосходит любой пружинный разъем. Более того, все паяные соединения проверяются визуально, позволяющая быструю оценку посредством ручной проверки или AOI — более экономичный и эффективный метод, чем Рентгеновский осмотр для скрытых соединений, таких как BGA.

Будущие соображения: Границы и эволюция технологии полуотверстий

Несмотря на свои преимущества, технология зубчатых отверстий не является универсальным решением. Он потребляет ценную недвижимость на краю доски, ограничение максимальной плотности ввода-вывода. Постоянное подключение усложняет переделку модуля., обычно требуется профессиональная паяльная станция горячим воздухом. Это также требует более высокой точности изготовления от Производители печатной платы.

Поскольку конструкции развиваются в сторону более высокой плотности, инженеры сталкиваются с новым выбором: принял LGA (Земельная сетка массив) пакеты с жесткими требованиями к копланарности, или дождаться более продвинутых технологий микроразъемов. Решение должно основываться на конкретных требованиях к продукту.: количество контактов, потребности в ремонте, бюджет, и цепочка поставок. Для многих применений в промышленном управлении, энергия, власть, и транспортное оборудование, где максимальная надежность и долгосрочная стабильность имеют первостепенное значение., технология половинных отверстий остается золотым стандартом для подключения основных модулей к несущим платам.

Ищем квалифицированного производителя печатных плат для вашего следующего высоконадежного проекта с использованием зубчатых отверстий.? Убедитесь, что у них есть проверенные средства управления процессами и сертификаты стандартов IPC.. Прежде чем завершить дизайн, проконсультируйтесь с производителем печатной платы об их конкретных возможностях полуотверстий и запросите их проект для производства. (DFM) Руководящие принципы.
