катушка индуктивности печатной платы
Печатная плата с толстой медной магнитной катушкой
Мы знаем, что электричество порождает магнетизм, а магнетизм порождает электричество.. Оба дополняют друг друга и всегда появляются вместе.. Когда по проводу течет постоянный ток, вокруг провода всегда возбуждается постоянное магнитное поле. Когда мы сгибаем этот провод в индуктивную катушку, используя закон электромагнитной индукции мы узнали, мы можем определить, что в катушке индуктивности имеется магнитное поле. Следующий, помещаем катушку индуктивности в токовую петлю. При изменении постоянного тока в цепи (например, от малого к большому или наоборот), магнитное поле в индукторе тоже должно измениться. Изменившееся магнитное поле вызовет новый ток.. По закону электромагнитной индукции, а “новый ток” должен быть противоположен исходному постоянному току, чтобы за короткое время Он имел определенное сопротивление изменению постоянного тока.. Однако, как только изменение будет завершено, ток стабилизируется и магнитное поле больше не меняется, и больше нет препятствий.
Когда традиционная печатная плата должна выполнять функцию магнитного потока / индуктивность, обычно это проектирование проводки, контактная площадка и гнездо сварочного элемента на печатной плате, а затем сварить компоненты катушки. Даже если магнитный поток / индуктивность мала, объем компонентов относительно большой, И зона сварки и пространство печатной платы большие, что не способствует миниатюризации / миниатюризация изделия. Более того, потому что компоненты выше, чем печатная плата, легко воздействовать и изменять форму и повредить.

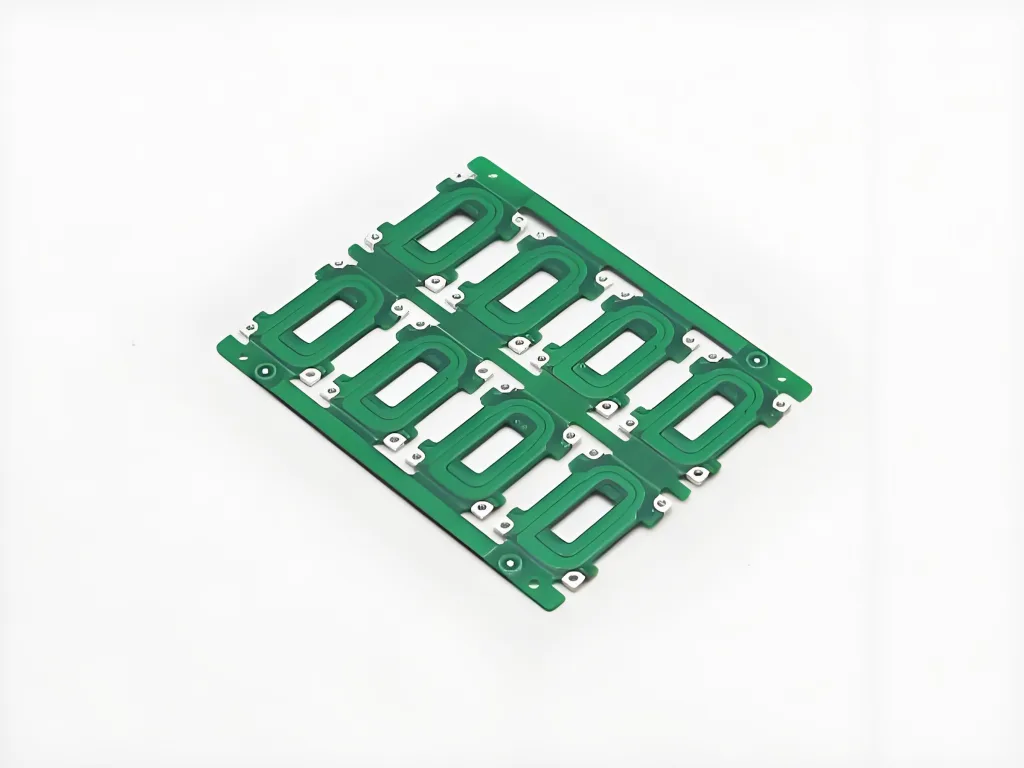

Печатная плата с магнитной катушкой
Печатная плата с толстой медной магнитной катушкой
Печатная плата с обмоткой в качестве основной схемы и схемой травления вместо традиционных витков медного провода. В основном используется в компонентах индуктивности., и имеет ряд преимуществ, таких как высокая точность, хорошая линейность и простая структура.
