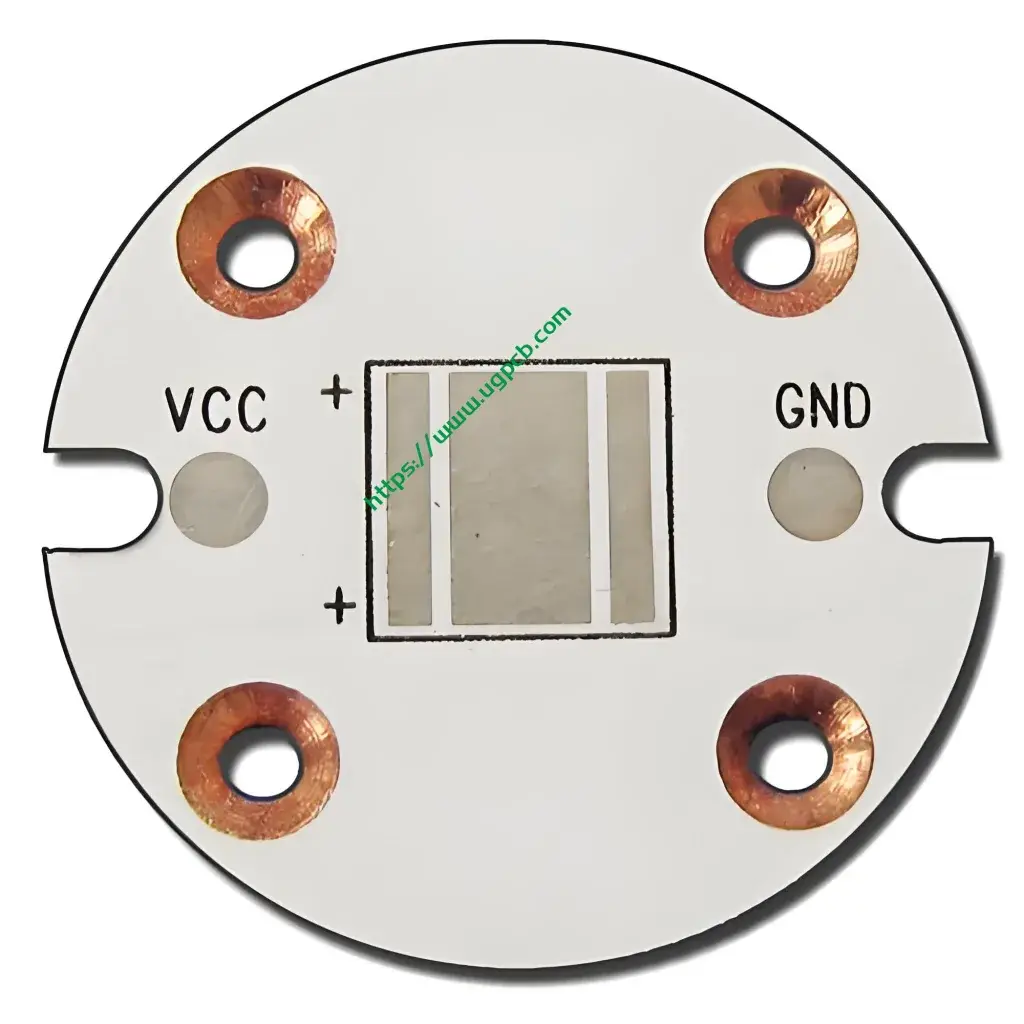

Материал печатной платы с цековкой для светодиода
Печатная плата с зенкованными отверстиями для светодиодов изготовлена из прочного алюминиевого основания., предлагая надежную основу для различных электронных приложений. Алюминий выбран из-за его превосходных свойств рассеивания тепла., легкий характер, и устойчивость к коррозии, что делает его идеальным для высокопроизводительного печатные платы.
Производительность
Обладает теплопроводностью 1,0 Вт/м·К., эта печатная плата обеспечивает эффективную передачу тепла, имеет решающее значение для поддержания оптимальной производительности в светодиодных приложениях, где накопление тепла может быть серьезной проблемой.. Однослойный дизайн (1Слои) упрощает схему, снижение сложности и потенциальных точек отказа.
Структура
Печатная плата имеет готовую толщину 1,2 мм., обеспечение баланса между прочностью и компактностью. Толщина меди 1 унция (унция на квадратный фут) обеспечивает хорошую электропроводность без увеличения веса или стоимости. Варианты белого или черного цвета обеспечивают лучшую эстетическую интеграцию в разнообразные применения..
Особые характеристики

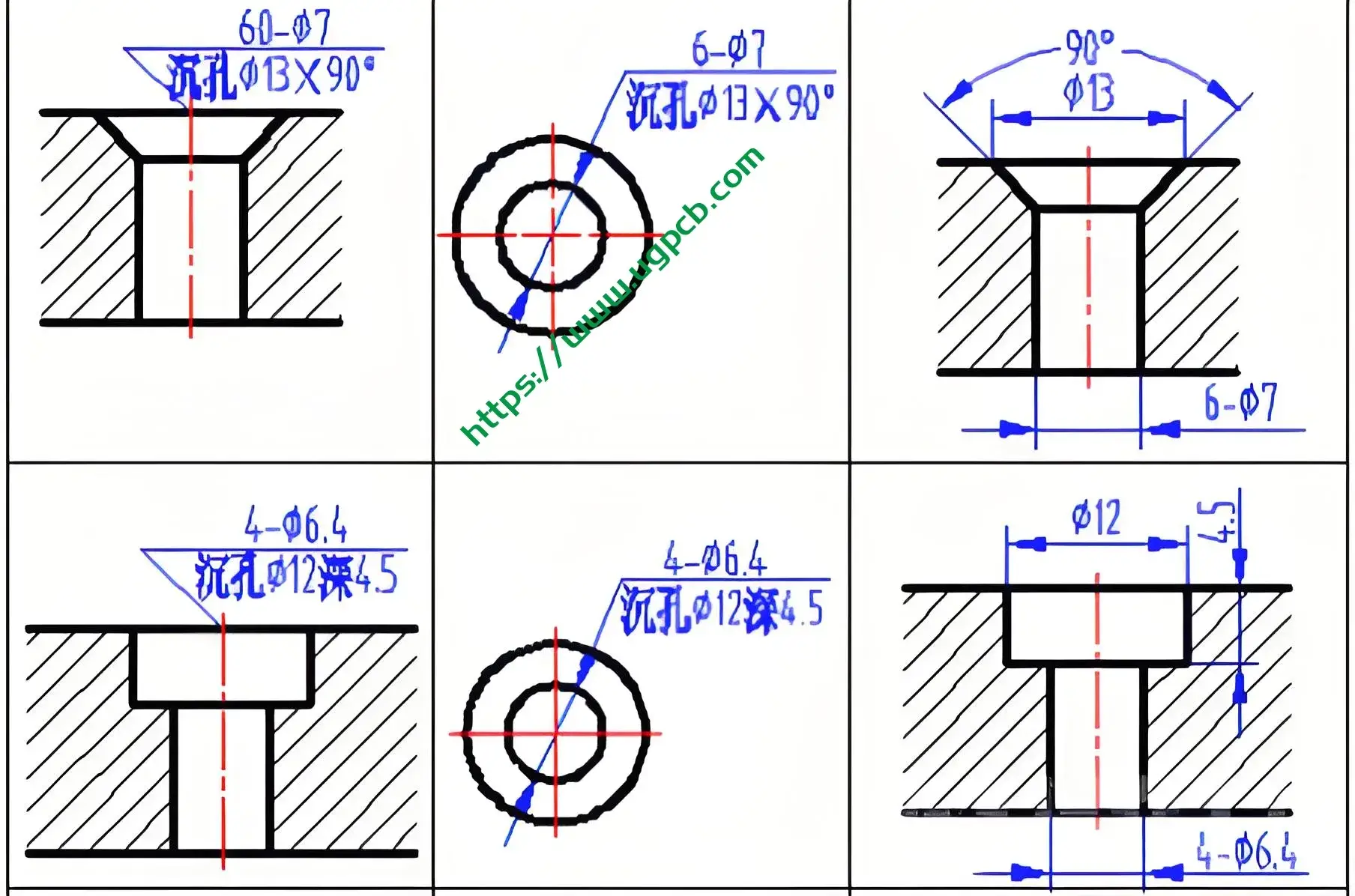

Отличительной особенностью этой печатной платы является процесс рассверливания отверстий.. Растачивание предполагает увеличение входа в отверстие для создания цилиндрического отверстия с плоским дном.. Это не только обеспечивает очистку, более законченный вид, но также обеспечивает более простой и надежный монтаж компонентов, особенно светодиоды, за счет снижения нагрузки на доску и повышения механической стабильности.
Производственный процесс
- Дизайн и макет: The дизайн печатной платы тщательно спланирован, включая расположение расточенных отверстий и электрических дорожек.
- Подготовка материала: Высококачественные алюминиевые листы изготавливаются заданной толщины..
- Травление цепей: Медный слой вытравливается по желаемому рисунку для формирования схемы..
- Растачивание: Отверстия точно расточены в соответствии с проектными спецификациями..
- Обработка поверхности: OSP или Immersion Tin применяется для улучшения паяемости и защиты от коррозии..
- Контроль качества: Каждая печатная плата проходит тщательное тестирование на соответствие всем функциональным и эстетическим стандартам..
Сценарии приложения
Эта печатная плата с отверстиями для светодиодов идеально подходит для ряда приложений на основе светодиодов, где требуется управление теплом и безопасность. компонент монтаж имеет первостепенное значение. К ним относятся:
- Светодиодные системы освещения: Для эффективного отвода тепла в светодиодных лентах, панели, и лампочки.
- Вывески и дисплеи: Обеспечивает надежную работу цифровых вывесок и рекламных дисплеев..
- Автомобильное освещение: Подходит для фар., задние фонари, и внутреннее освещение транспортных средств.
- Общая электроника: Полезно в любом устройстве, требующем светодиодов высокой яркости., например, бытовая электроника и промышленное оборудование.
В итоге, Печатная плата со светодиодными отверстиями обеспечивает сочетание термической эффективности, механическая стабильность, и эстетическая привлекательность, что делает его отличным выбором для различных светодиодных приложений..
