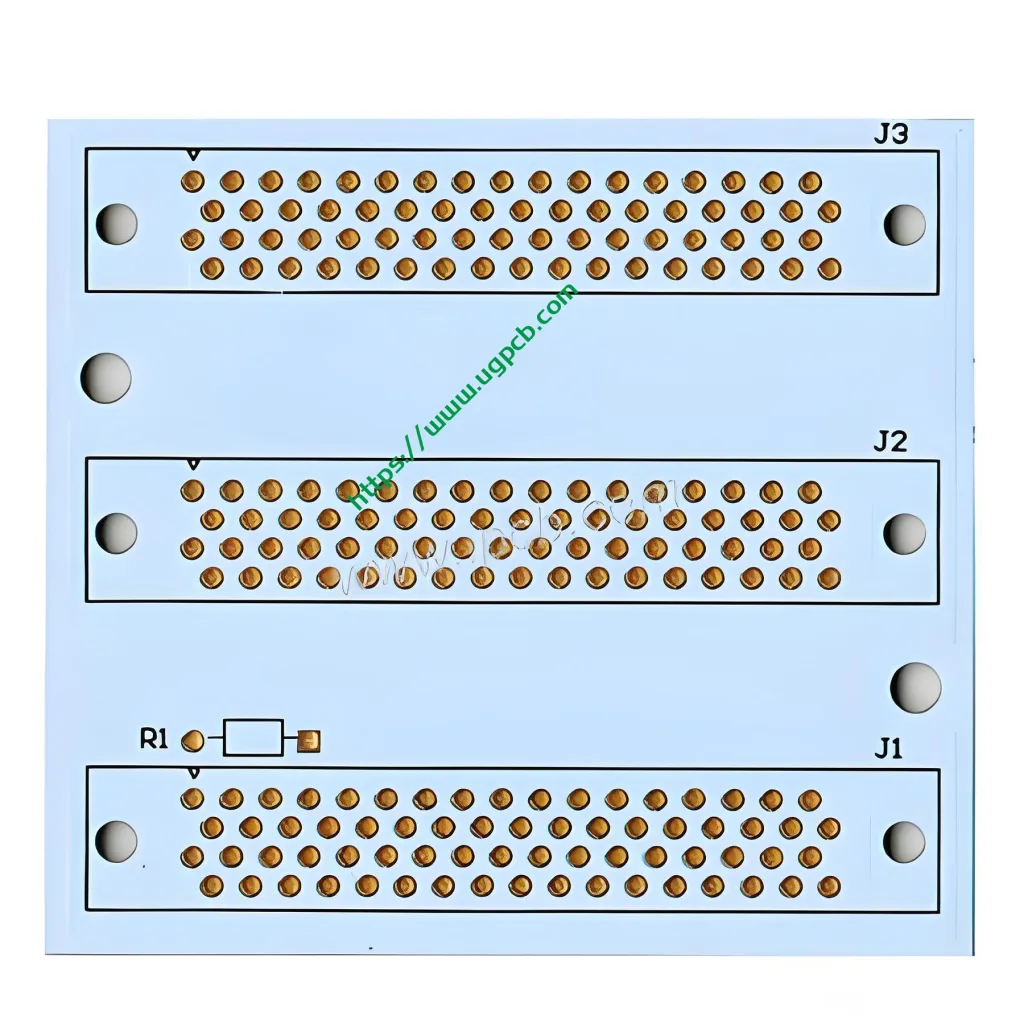

Обзор продукта двусторонней печатной платы UGPCB
Двусторонняя печатная плата UGPCB представляет собой высокопроизводительную печатная плата специально разработан для электронных устройств, таких как адаптеры. Построен с Материал ФР-4, он имеет стандартную толщину 1,6 мм., 1 Оз. Толщина меди, и погружение золото (СОГЛАШАТЬСЯ) обработка поверхности. Минимальная ширина трассы и расстояние 6 мил (0.15мм). Облегчает прокладку цепей на обеих сторонах подложки., двусторонние печатные платы обеспечивают более высокую плотность проводки и повышенную надежность, что делает их широко применимыми в различных Сборка печатной платы (печатная плата) проекты. Как лидер в индустрии печатных плат, UGPCB специализируется на предоставлении высококачественных услуг по производству печатных плат., помощь клиентам в оптимизации электронных конструкций и повышении общей производительности.
В современном секторе электроники, Печатные платы и печатные платы являются основными компонентами. Двусторонние печатные платы, ценятся за свою гибкость и экономичность, являются предпочтительным выбором для многочисленных проектов. В этом руководстве представлен углубленный анализ двусторонних печатных плат UGPCB., охватывающее их определение, основы дизайна, рабочие принципы, приложения, классификации, материалы, производительность, структура, функции, производственный процесс, и сценарии использования. Целью курса является предоставление полного понимания этого продукта и предоставление надежных решений для ваших проектов PCBA..
Определение и структура продукта
Что такое двухсторонняя печатная плата?
Двусторонняя печатная плата представляет собой печатную плату с проводящими медными слоями с обеих сторон подложки., возможность соединения цепей сверху и снизу через переходные отверстия или сквозные металлизированные отверстия. Такая конструкция значительно повышает гибкость маршрутизации печатных плат., что делает его подходящим для электронных устройств средней сложности. UGPCB’s double-sided PCB employs a 2-layer structure combined with an Immersion Gold surface finish, ensuring excellent conductivity and corrosion resistance, making it an ideal foundation for PCBA.
Структурная композиция
The structure of UGPCB’s double-sided PCB comprises the substrate, медные слои, паяльная маска, and surface finish layer. The substrate utilizes FR-4 material, a glass-reinforced epoxy laminate known for its good mechanical strength and electrical insulation. The copper layers, with a thickness of 1 унция (примерно 35 мкм), are distributed on both sides and interconnected via drilling and plating processes. The surface finish employs Immersion Gold technology to enhance solderability and oxidation resistance. With an overall thickness of 1.6mm, this PCB ensures stability and durability, catering to high-density PCB applications.
Key Design Considerations for Double-Sided PCBs
При проектировании двусторонних печатных плат, особое внимание необходимо уделять параметрам ширины дорожки и расстояния.. Продукт UGPCB предлагает минимальную ширину дорожки и расстояние 6 мил (0.15мм), облегчение маршрутизации с высокой плотностью при одновременном уменьшении помех сигнала и коротких замыканий. Проектировщикам также следует учитывать управление температурным режимом и контроль импеданса, чтобы обеспечить стабильную работу печатной платы во время сборки печатной платы.. Более того, обработка поверхности Immersion Gold требует оптимизации расположения контактных площадок для улучшения паяемости и надежности.. Для таких приложений, как печатные платы адаптеров, используя профессиональный дизайн печатной платы рекомендуется программное обеспечение для моделирования работы схемы, чтобы минимизировать производственные ошибки.
Принцип работы двусторонних печатных плат
Принцип работы двусторонних печатных плат основан на соединении схем с обеих сторон подложки., передача электрических сигналов и мощности через проводящие переходные отверстия. Поскольку ток течет по медным дорожкам, печатная плата действует как носитель, соединение различных электронных компонентов для достижения определенных функций. Например, в адаптерных платах, двусторонняя конструкция позволяет распределить схемы управления питанием с обеих сторон, повышение эффективности и тепловых характеристик. Покрытие поверхности Immersion Gold обеспечивает низкое сопротивление в точках контакта., продление срока службы печатной платы. Весь процесс основан на высококачественной печатной плате для интеграции печатной платы с компоненты, формирование полноценной электронной системы.
Приложения и классификация
Основные приложения
Двусторонние печатные платы UGPCB широко используются в электронных устройствах., особенно в секторе адаптерных плат для адаптеров питания, зарядные устройства, и преобразователи. Они также распространены в оборудовании связи., автомобильная электроника, и системы промышленного управления, служат основными компонентами в PCBA. Их высокая надежность и гибкость делают их пригодными для схем низкой и средней сложности., помощь клиентам в достижении эффективного Производство печатных плат и услуги PCBA.
Классификация продуктов
В зависимости от применения и производительности, двусторонние печатные платы можно разделить на несколько типов, включая стандартные двусторонние печатные платы, межсоединение высокой плотности (ИЧР) печатные платы, и специализированные платы адаптеров. Продукция УГКПБ относится ко второй категории., оптимизирован для адаптеров и поддерживает пользовательские цвета (например, белый или черный) для удовлетворения разнообразных требований проекта PCBA. Классификация основана на материалах., толщина, и качество поверхности, такие как печатные платы FR-4 и печатные платы Immersion Gold.
Материалы и производительность
Материалы используются
В двусторонних печатных платах UGPCB используется FR-4 в качестве субстратный материал— огнестойкий эпоксидный стеклотканевый ламинат, обеспечивающий отличную электроизоляцию и механическую прочность.. Медные слои состоят из 1 унция электролитической меди, обеспечение высокой проводимости. В отделке поверхности используется Immersion Gold., повышение коррозионной стойкости и паяемости. Такое сочетание материалов обеспечивает стабильность печатной платы в суровых условиях., создание основы для высококачественной сборки печатных плат.
Характеристики производительности
Этот продукт печатной платы может похвастаться высокой надежностью., отличная термическая стабильность, и хорошая целостность сигнала. Параметры производительности включают устойчивость к высоким температурам., Низкая диэлектрическая постоянная, и устойчивость к химической коррозии. Минимальная ширина трассы/интервал 6 mil поддерживает точное проектирование схем. Обработка Immersion Gold улучшает качество паяного соединения., снижение частоты отказов и обеспечение выдающейся производительности в приложениях для печатных плат и печатных плат.. Эти характеристики делают его предпочтительным выбором для таких сценариев, как печатные платы адаптеров..
Ключевые функции продукта
Двусторонняя печатная плата UGPCB предлагает такие ключевые функции, как возможность маршрутизации высокой плотности., экономическая эффективность, и соблюдение экологических требований. Двусторонняя конструкция позволяет создавать более сложные схемы., в то время как толщина 1,6 мм и 1 вес меди на унции обеспечивает механическую долговечность. Покрытие поверхности Immersion Gold обеспечивает длительный срок службы и низкие эксплуатационные расходы., с минимумом 6 Ширина и расстояние между дорожками в милах, обеспечивающие высокоточное производство печатных плат. Кроме того, Варианты внешнего вида белого или черного цвета улучшают эстетику, что делает его пригодным для различных проектов PCBA и повышает конкурентоспособность продукта на рынке..
Обзор производственного процесса
Процесс производства двусторонних печатных плат включает в себя несколько этапов.: Все начинается с подготовки подложки и визуализации внутреннего слоя., с последующим сверлением для создания переходных отверстий, затем нанесение покрытия и визуализация внешнего слоя. Покрытие поверхности Immersion Gold наносится на более поздних этапах для защиты медных слоев.. Окончательно, Печатные платы проходят тестирование и проверку перед упаковкой и отправкой.. УГКПБ использует передовые технологии производства печатных плат., строгий контроль каждого шага для предоставления надежных услуг поддержки PCBA. Весь процесс эффективен и экологичен., соответствие международным стандартам.
Распространенные сценарии использования
Двусторонние печатные платы UGPCB используются в различных сценариях., включая адаптеры питания, бытовая электроника, медицинское оборудование, и промышленная автоматизация. В приложениях для печатных плат адаптеров, они используются для преобразования и распределения электроэнергии, обеспечение безопасной работы устройства. Другие сценарии, например, базовые станции связи и автомобильная электроника, полагаться на их высокую надежность и совместимость с печатными платами.. Благодаря оптимизированному дизайну, эта печатная плата может адаптироваться к различным средам, помогая клиентам создавать эффективные электронные решения.
