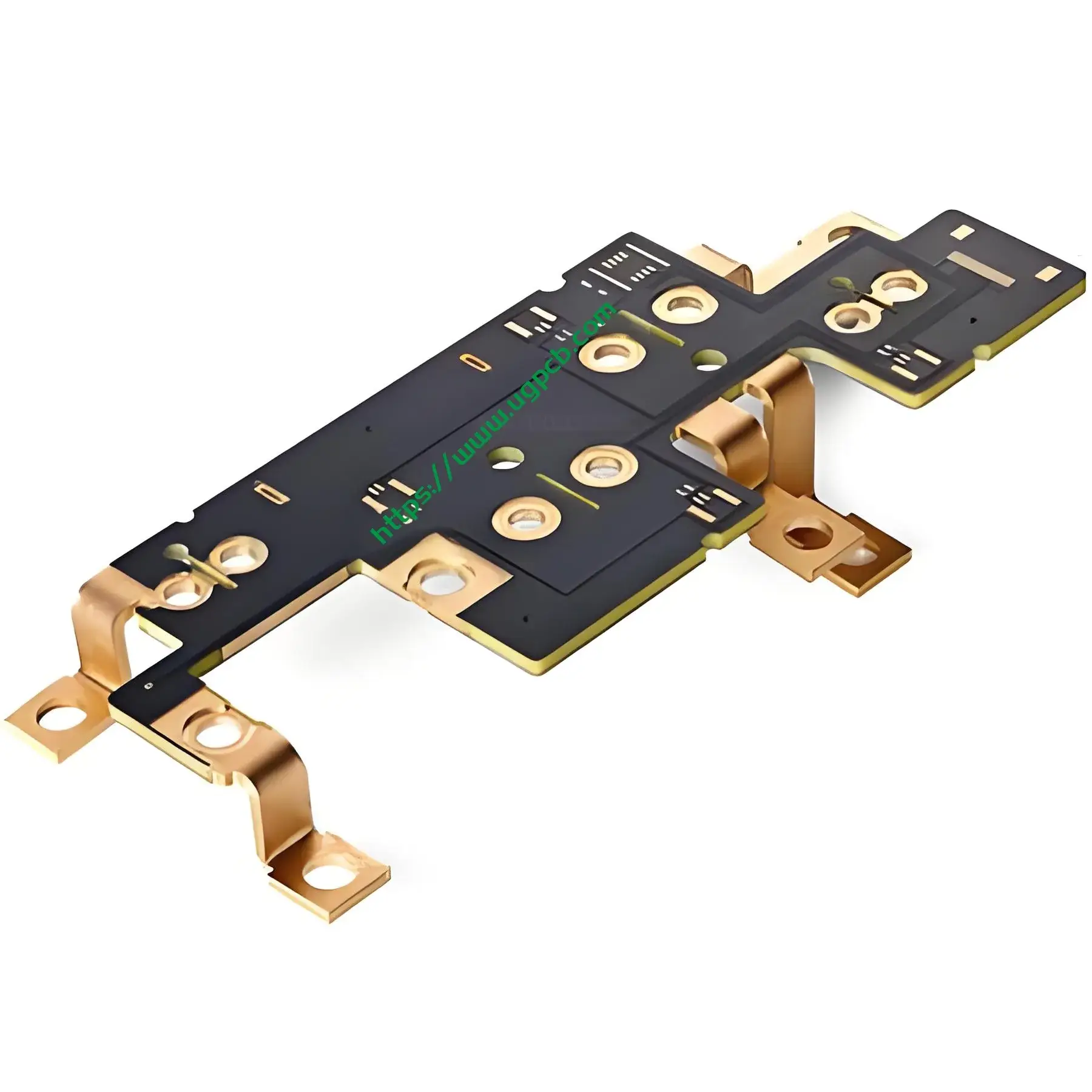

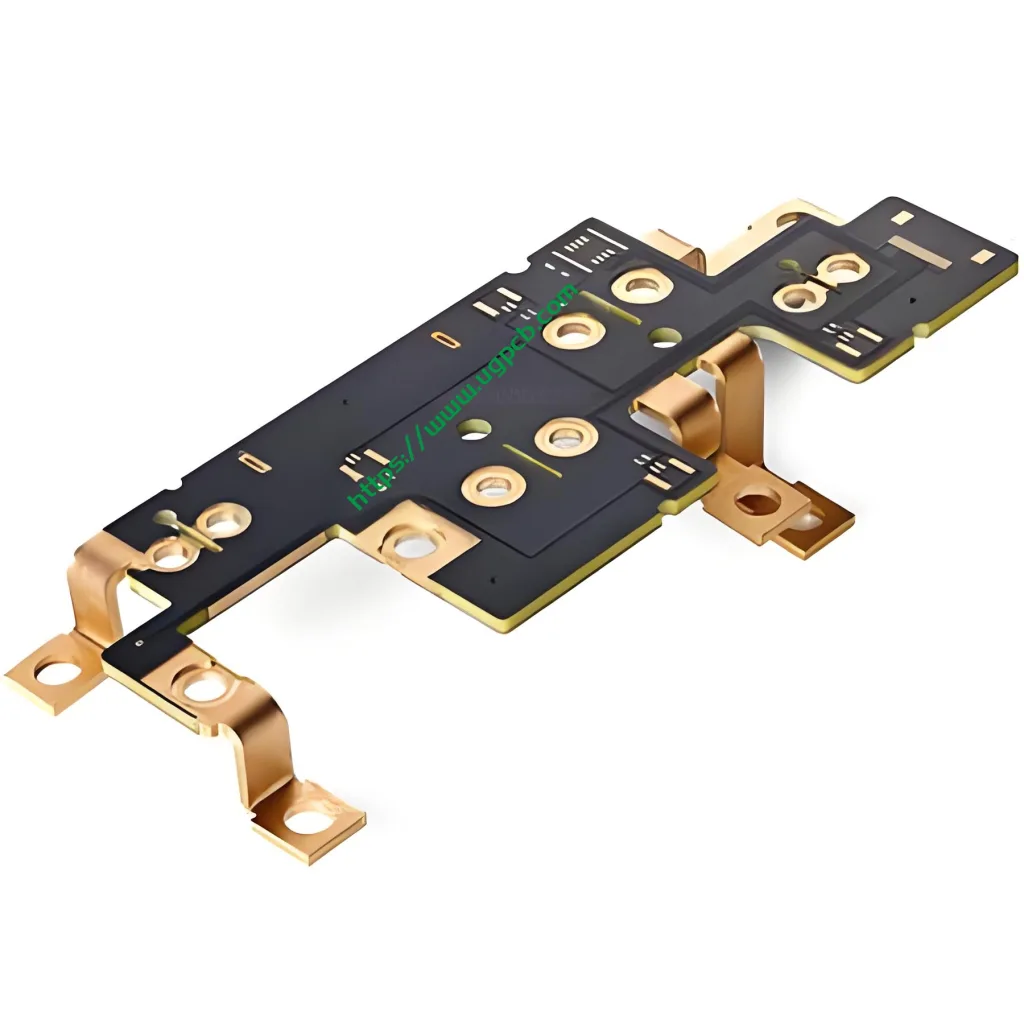

Введение в печатную плату автомобиля на новой энергии
Печатная плата New Energy Vehicle — это передовой продукт, разработанный для удовлетворения высоких требований к производительности современных электрических и гибридных транспортных средств.. Этот продвинутый печатная плата (печатная плата) объединяет инновационные материалы и технологии производства для обеспечения надежности, эффективность, и долговечность в автомобильной промышленности. Ниже приведен подробный обзор его материального состава., ТТХ, уникальные особенности, производственный процесс, и типичные сценарии использования.
Материальная композиция
Печатная плата New Energy Vehicle изготовлена из высококачественных материалов, которые гарантируют ее надежность и функциональность.. Он имеет 4-слойную конструкцию с толщиной пластины 5,0 мм., предлагая превосходную структурную поддержку и электрическую изоляцию. Внутренняя толщина меди 3,0 мм обеспечивает эффективное рассеивание тепла и пропускную способность по току., в то время как внешняя толщина меди 1 унция (примерно 35 мкм) обеспечивает хорошую проводимость и паяемость.
Характеристики производительности
Эта печатная плата отличается своей точностью и надежностью.. С минимальной апертурой 1,0 мм и минимальной шириной/расстоянием линии 0,5/0,27 мм., он поддерживает сложные схемы схем и высокая плотность межсетевого взаимодействия. Обработка поверхности, Химическое никель, иммерсионное золото (СОГЛАШАТЬСЯ), повышает коррозионную стойкость и паяемость, обеспечение долгосрочной надежности в суровых условиях.
Уникальные особенности
Одной из примечательных особенностей печатной платы New Energy Vehicle является возможность фрезерования и гибки с контролируемой глубиной.. Это позволяет точно позиционировать компоненты и создание сложных форм без ущерба для структурной целостности доски.. Кроме того, минимальное расстояние от отверстия до лески тщательно контролируется, чтобы предотвратить короткое замыкание и обеспечить оптимальную производительность.
Производственный процесс
Производство печатной платы автомобиля на новой энергии включает в себя несколько кропотливых этапов.:
- Подготовка материала: Высокое качество ламинаты с медью выбираются исходя из их электрических и механических свойств..
- Паттерн схемы: Использование передовых методов фотолитографии., схемы схемы выгравированы на медной поверхности.
- Покрытие: Поверхностная обработка ENIG применяется для повышения коррозионной стойкости и паяемости..
- Сверление и фрезерование: Прецизионное сверление и фрезерование с контролируемой глубиной выполняются для создания сквозных отверстий и сложных элементов..
- Гибка и сборка: Печатная плата сгибается до необходимой формы., и компоненты собираются с использованием автоматизированных процессов.
- Контроль качества: Проводятся строгие испытания, чтобы гарантировать соответствие печатной платы всем указанным критериям производительности..
Сценарии использования
Печатная плата New Energy Vehicle находит применение в широком спектре электрических и гибридных транспортных средств.. Идеально подходит для использования в системах управления питанием., блоки управления аккумулятором, контроллеры двигателей, и другая важная автомобильная электроника. Его высокие эксплуатационные характеристики делают его пригодным для использования в средах с высоким напряжением и сильными токами., обеспечение надежной работы и повышенной безопасности.
В заключение, Плата New Energy Vehicle — это сложный и надежный компонент, который играет жизненно важную роль в работе современных электрических и гибридных транспортных средств.. Инновационный дизайн и тщательный производственный процесс гарантируют, что он соответствует строгим требованиям автомобильной промышленности., обеспечение эффективного, долговечный, и безопасная работа.
