Материальная композиция

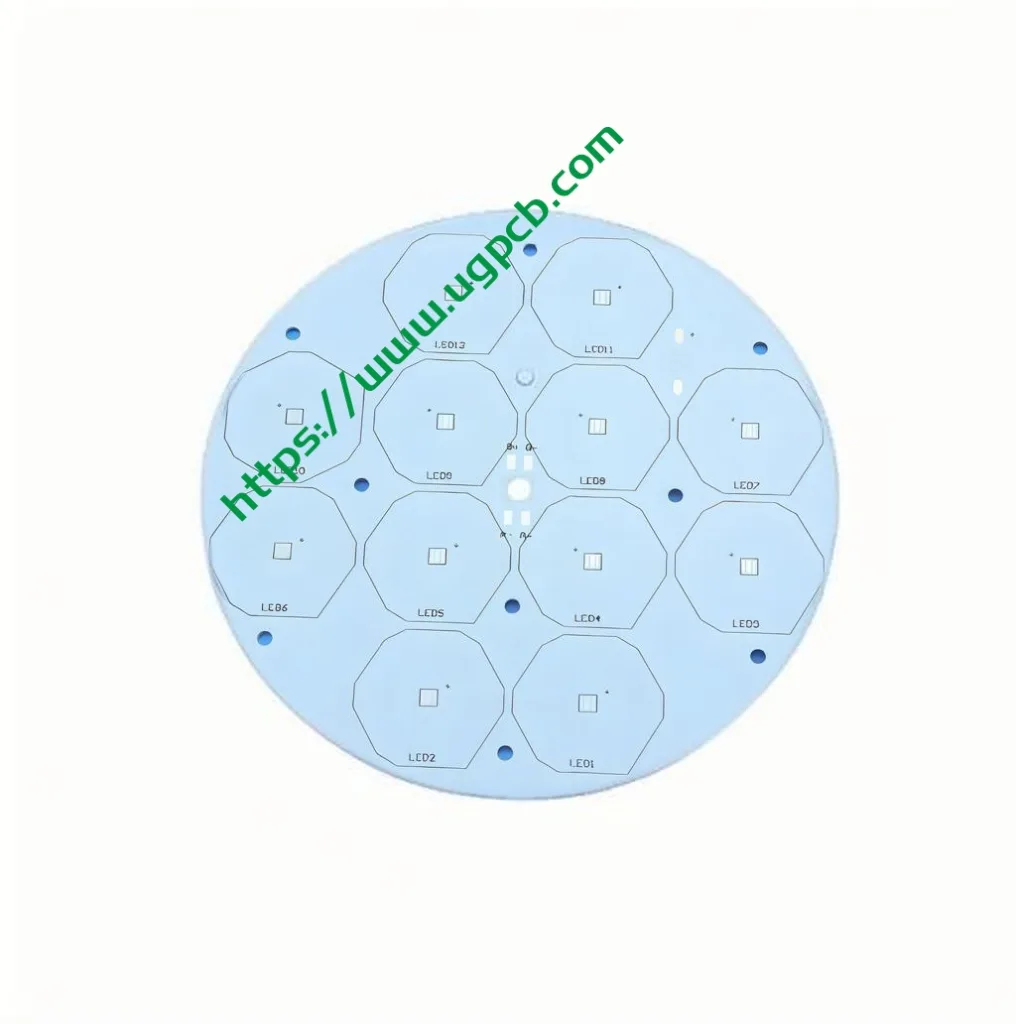

Односторонняя печатная плата на основе алюминия изготовлена ​​на прочной алюминиевой основе., обеспечивает исключительную теплопроводность и механическую стабильность. Алюминий выбран из-за его легкости., коррозионная стойкость, и экономическая эффективность, что делает его идеальным материалом для изготовления светодиодных плат..

Производительность и характеристики

1. Структура слоев: The печатная плата имеет однослойную конструкцию, упрощение производственных процессов и снижение затрат при сохранении эффективных электрических характеристик.
2. Варианты цвета: Доступен в белом или черном цвете, печатная плата может легко интегрироваться в различные конструкции светодиодного освещения., повышение эстетической привлекательности.
3. Готовая толщина: Толщиной 1,2 мм., Печатная плата обеспечивает прочную основу для установки светодиода компоненты, обеспечение надежной производительности и долговечности.
4. Толщина меди: Толщина меди 2 унции обеспечивает высокую электропроводность и пропускную способность по току., критически важен для светодиодного освещения, требующего яркого и постоянного освещения..
5. Обработка поверхности: Печатная плата обрабатывается органическими консервантами для пайки. (ОСП) уход, создание защитного слоя, который улучшает паяемость и защищает от коррозии, обеспечение долгосрочной надежности.
6. Теплопроводность: Печатная плата имеет теплопроводность 1,0 Вт/м.к., эффективное управление теплом, выделяемым светодиодными компонентами, тем самым предотвращая перегрев и продлевая срок службы светодиодной платы..

Уникальные особенности

• Улучшенное управление температурным режимом: Высокая теплопроводность алюминиевого основания обеспечивает эффективный отвод тепла., обеспечение оптимальной производительности светодиодов и предотвращение преждевременного выхода из строя.
• Экономичное решение: Однослойная конструкция и алюминиевый материал снижают производственные затраты., что делает печатную плату экономичным выбором для светодиодного освещения..
• Эстетическая гибкость: Доступность белого и черного цветов обеспечивает большую гибкость дизайна., позволяя печатной плате плавно вписываться в различные конструкции освещения.

Производственный процесс

Производство односторонней печатной платы на основе алюминия включает в себя несколько ключевых этапов.:

1. Подготовка материала: Высококачественные алюминиевые листы отбираются и подготавливаются для Производство печатных плат.
2. Паттерн схемы: Использование методов фотолитографии и травления., желаемые рисунки схем выгравированы на медном слое, приклеенном к алюминиевому основанию.
3. Меднение: Дополнительная медь наносится на вытравленные схемы для достижения желаемой толщины 2 унции., обеспечение высокой электропроводности.
4. Поверхностная отделка: Печатная плата подвергается обработке OSP для улучшения паяемости и устойчивости к коррозии..
5. Контроль качества: Тщательное тестирование и Контроль качества приняты меры для обеспечения соответствия печатной платы всем спецификациям и стандартам для приложений светодиодного освещения..

Сценарии приложения

Односторонняя печатная плата на основе алюминия предназначена для использования в различных приложениях светодиодного освещения., включая:

1. Светодиодные ленты: Легкая и прочная конструкция печатной платы делает ее идеальной для использования в гибких светодиодных лентах., обеспечение яркого и равномерного освещения для внутреннего и наружного освещения.
2. Светодиодные светильники: Эффективные возможности управления температурным режимом печатной платы обеспечивают надежную работу светодиодных потолочных светильников., что делает их пригодными для использования в коммерческих и жилых системах освещения..
3. Светодиодные вывески: Экономическая эффективность и эстетическая гибкость печатной платы делают ее отличным выбором для использования в светодиодных вывесках., создание ярких и привлекательных дисплеев для предприятий и мероприятий.
