Миллиметровая волна: Электромагнитные волны длиной волны 1 к 10 миллиметры называются миллиметровыми волнами. Они расположены в диапазоне длин волн, где микроволны и дальние инфракрасные волны перекрываются., поэтому они имеют характеристики обоих спектров. Теория и технология миллиметровых волн заключаются в расширении микроволнового излучения до высоких частот и развитии световых волн до низких частот..
Введение в ммволну
Определение
Точного определения диапазона частот миллиметровых волн не существует.. Обычно, электромагнитная волна в частотной области 30300ГГц (Длина волны 110мм) называется миллиметровой волной. Он расположен в диапазоне длин волн, где микроволновые и дальние инфракрасные волны перекрываются., Итак, существует два вида характеристик спектра. Теория и технология миллиметровых волн заключаются в расширении микроволнового излучения до высоких частот и развитии световых волн до низких частот..
Разработка
В июне 15, 2020, Лю Юньцзе, академик Китайской инженерной академии, сообщил, что Нанкинская лаборатория сетевых коммуникаций и безопасности Purple Mountain разработала полностью интегрированный 4-канальный КМОП-чип с фазированной решеткой миллиметрового диапазона..
Характеристики миллиметровых волн
Преимущества
- Чрезвычайно широкая полоса пропускания: Принято считать, что диапазон частот миллиметровых волн составляет 26,5–300 ГГц., и полоса пропускания достигает 273,5 ГГц. Больше, чем 10 раз превышает полную полосу пропускания от постоянного тока до микроволнового. Даже учитывая атмосферное поглощение, при распространении в атмосфере можно использовать только четыре основных окна, но общая пропускная способность этих четырех окон может достигать 135 ГГц., который 5 раз превышает сумму полос пропускания микроволновых диапазонов ниже. Это, несомненно, очень привлекательно в сегодняшних ограниченных частотных ресурсах..
- Узкий луч: При том же размере антенны луч миллиметровых волн намного уже микроволнового луча.. Например, Антенна диаметром 12 см имеет ширину луча 18 степени в 9.4 ГГц, но только 1.8 степени в 94 ГГц. Поэтому, можно различать мелкие предметы, расположенные ближе друг к другу, или более четко рассмотреть детали предметов.
- Всепогодные характеристики: По сравнению с лазерами, на распространение миллиметровых волн гораздо меньше влияет климат.
- Легкая миниатюризация: По сравнению с микроволновыми печами., Компоненты миллиметровых волн намного меньше по размеру. Таким образом, системы mmWave легче миниатюризировать..
Недостатки
- Затухание распространения в атмосфере: Затухание распространения в атмосфере серьезное..
- Высокая точность обработки: Точность обработки устройства высокая..
Характеристики распространения миллиметровых волн
Миллиметровые волны имеют большое количество применений в области связи., радар, дистанционное зондирование, и астрономия. Чтобы успешно спроектировать и разработать систему миллиметрового диапазона с отличными характеристиками, необходимо понимать особенности распространения миллиметровых волн в атмосфере в различных метеорологических условиях.. К факторам, влияющим на характеристики распространения миллиметровых волн, в основном относятся:: молекулярное поглощение (кислород, водяной пар, и т. д.), и окружающая среда (включая растительность, земля, препятствия, и т. д.). Совместное воздействие этих факторов приведет к ослаблению сигнала миллиметрового диапазона., разбросанный, изменить поляризацию и путь распространения, а затем ввести новый шум в систему миллиметровых волн. Эти факторы сильно повлияют на работу систем mmWave., поэтому нам необходимо детально изучить характеристики распространения миллиметровых волн..
Обзор радара миллиметрового диапазона волн
В последние годы, с растущим спросом на системы миллиметрового диапазона, Технология миллиметровых волн добилась крупных прорывов в разработке передатчиков., получатели, антенны, и устройства миллиметрового диапазона. Как результат, РЛС миллиметрового диапазона вышла на новый этап разнообразного применения.
Характеристики радара миллиметрового диапазона волн
Ключевые преимущества
- Чрезвычайно широкий диапазон частот: Подходит для различной широкополосной обработки сигналов.
- Узкий луч с хорошей направленностью: Обеспечивает чрезвычайно высокое пространственное разрешение и высокую точность отслеживания..
- Широкая полоса пропускания допплера: Обеспечивает хорошее доплеровское разрешение и высокую точность измерения скорости..
- Низкое воздействие помех от земли: Результат: хорошие характеристики отслеживания на малых высотах..
- Чувствительные характеристики рассеяния: Улучшает способность распознавания нескольких целей и распознавание целей, а также качество изображения..
- Трудно перехватить: Излучение узкого луча затрудняет перехват противника при помощи электронного противодействия..
- Функция защиты от скрытности: Из-за углового отражения, вызванного неровными частями самолета-невидимки., увеличение эффективной площади отражения.
- Способность проникновения: По сравнению с лазером и инфракрасным, миллиметровая волна может проникать в дым, пыль, и туман, и работаем круглосуточно.
Ограничения
Недостаток радара миллиметрового диапазона в основном связан с атмосферным затуханием и поглощением., ограничение текущего рабочего диапазона в основном в пределах 10 километры. Кроме того, по сравнению с микроволновым радаром, компоненты и детали радаров миллиметрового диапазона в настоящее время производятся серийно с низкой производительностью.. Многие устройства также необходимо покрывать золотом или серебром в диапазоне частот миллиметровых волн., увеличение стоимости.
Антенны миллиметрового диапазона волн
Рупорная антенна
Рупорные антенны образуются путем постепенного увеличения и расширения отверстия металлического волновода.. Благодаря простой конструкции они широко используются в микроволновом и миллиметровом диапазонах волн., широкая полоса частот, простота изготовления, и удобная регулировка. Рупорные антенны также используются в терапевтическом оборудовании миллиметрового диапазона..
Микрополосковая антенна
Микрополосковые антенны, или печатные антенны, сначала широко использовались в сантиметровом диапазоне волн, а затем распространились и на миллиметровый диапазон волн.. Это расширение не является простым пропорциональным сокращением, а представляет собой новую концепцию и развитие.. Однако, Микрополосковые антенны миллиметрового диапазона сталкиваются с двумя ключевыми проблемами: повышенные потери в линии передачи и строгие допуски на размеры.
Утечка волновой антенны
Этот тип антенны излучает энергию за счет разрывных структур, когда электромагнитная волна передается по открытой конструкции..
Услуги UGPCB

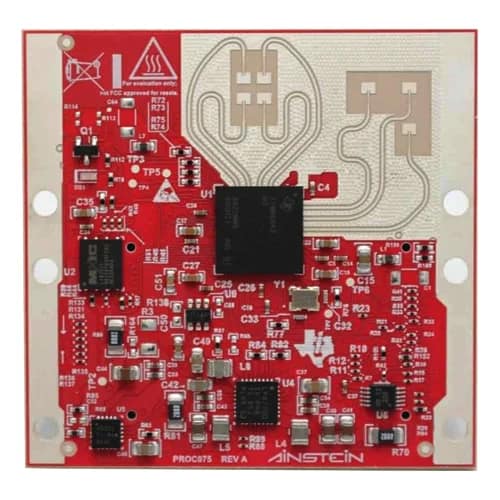

XWR6843 Плата датчика миллиметрового диапазона в сборе
