Материал для высокочастотных печатных плат Rogers RT/duroid 6202PR представляет собой материал для печатных плат с низкими потерями и низкой диэлектрической постоянной, обладающий превосходными электрическими и механическими свойствами.. Он идеально подходит для сложных СВЧ-структур, требующих планарных резисторов со стабильными механическими и электрическими свойствами.. Отличная стабильность размеров (0.05 к 0.07 мил/дюйм) достигается за счет небольшого количества армированных стеклотканью конструкций, что очень полезно для строгого контроля допуска плоского сопротивления во время обработки..

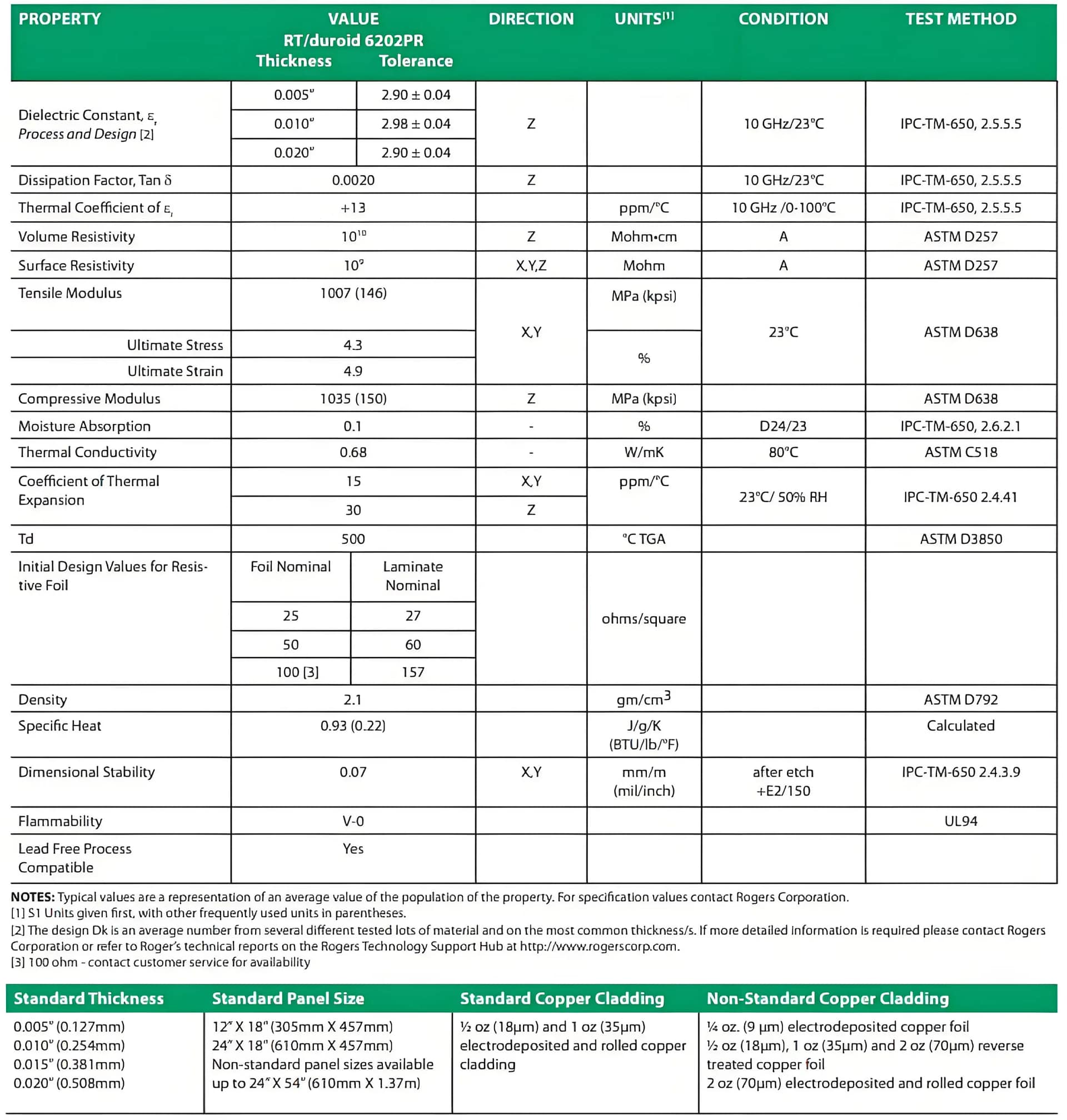

Характеристики материала подложки Rogers PCB RT/duroid 6202PR.
Материалы печатной платы RT/duroid 6002PR обеспечивают 1/2 унция до 2 унция. /футы 2 электролитической меди, 1/2 унция, 1 унция и 2 унция. /футы 2 из каландрированной меди, 1 унция и 2 унция перевернутой меди, и 1/2 Оз и 1 унция электролитической меди с резистивным слоем. Стандартная толщина материала составляет 0.005 “(0.127мм), 0.010” (0.254мм), 0.015 “(0.381мм) и 0,020” (0.508мм). Т/дуроид 6002PR (неулучшенный) ламинаты 0.020 “и 0,030” толщина также доступна.
Уникальные свойства материалов для печатных плат RT/duroid 6202PR подходят для применения в устройствах, включая плоские и неплоские структуры., такие как антенны, многослойные сложные схемы с внутренней проводкой.
Особенности и преимущества высокочастотных ламинатов RT/duroid 6202PR: характеристики с низкими потерями, отличные характеристики на высоких частотах, отличные механические и электрические характеристики: надежная многослойная конструкция, строгий контроль диэлектрической проницаемости и толщины, чрезвычайно низкий коэффициент термостабильности диэлектрической проницаемости, отличная стабильность размеров, коэффициент теплового расширения в плоскости, близкий к медному, более надежный поверхностный монтаж, идеальные материалы для термочувствительного оборудования, отличная стабильность размеров
RT/Duroid 6202pr
Типичные применения высокочастотных ламинатов RT/duroid 6202PR: фазированная антенная решетка, наземные и воздушные радиолокационные системы, Антенна системы глобального позиционирования, объединительная плата питания, сложная многослойная схема высокой надежности, система предотвращения столкновений коммерческих самолетов, сеть формирования луча
Подложка Rogers PCB RT/duroid 6202PR
Высокочастотный материал печатной платы RT/duroid 6202PR представляет собой керамический наполненный материал., политетрафторэтилен, армированный стекловолокном (ПТФЭ) композитный высокочастотный материал печатной платы. Это расширение нашего очень успешного RT/duroid. 6002 и 6202 продукты обеспечивают электрические свойства, необходимые для высокочастотных применений., имеет тепловые свойства, необходимые для надежной полосковой и многослойной структуры, и обладает механическими свойствами, необходимыми для достижения высокой производительности за счет сложных процессов изготовления печатных плат.. RT/duroid 6202PR можно использовать со стандартной гальванической и рулонной медной фольгой., но особенно совместим с резистивной фольгой, обработанной методом вычитания.. Заказчики доказали это при разработке Rogers RT/duroid 6202PR., допуск резистора близок к +/-5%, покрыт фольгой от Ohmega Technologies..
Модель печатной платы Роджерса
6202ПР 18X12 H1/H1 0050+-0005/DI, RT/duroid 6202PR ПТФЭ керамическая стеклоткань, RT/дуроид 6000
Категории
Печатная плата микроволновой печи, высокочастотные материалы для печатной платы, Композит из политетрафторэтилена, армированный стекловолокном, керамикой, керамический наполненный, композит из политетрафторэтилена, армированный стекловолокном
Приложения
Плоские и неплоские конструкции, антенны с межслойными связями и сложными многослойными схемами, Поэтапные антенны, наземные и бортовые радиолокационные комплексы, Антенны системы глобального позиционирования, объединительная плата питания, сложные многослойные схемы высокой надежности, предотвращение столкновений коммерческих авиакомпаний, сети формирования луча,
