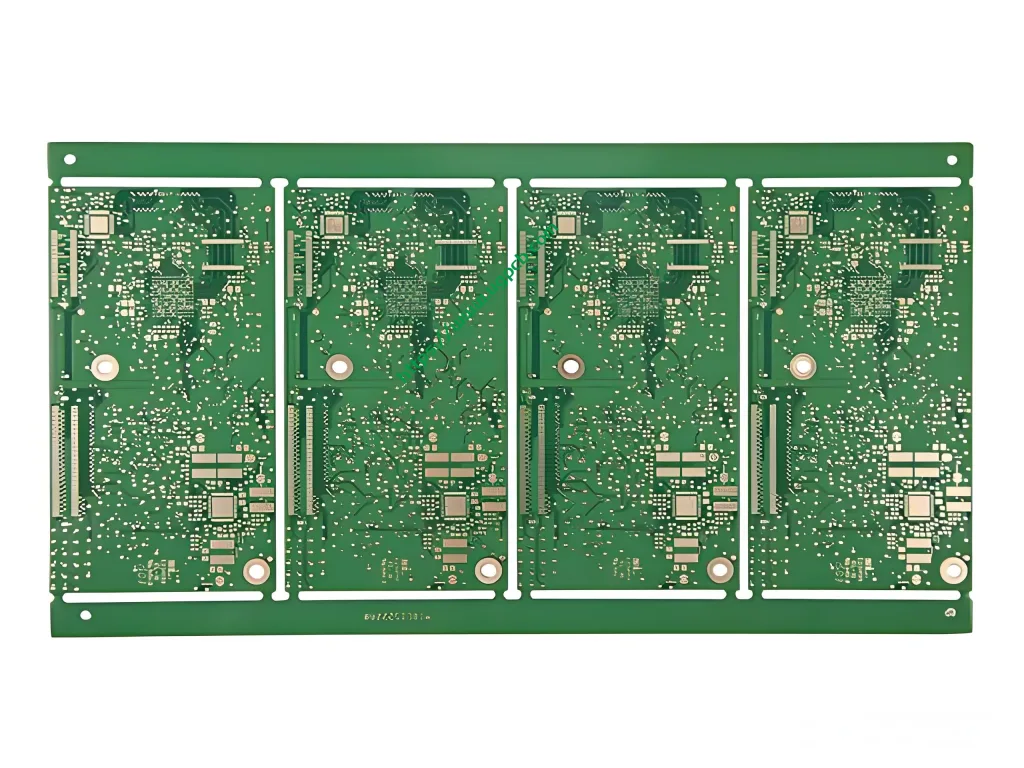

Die 8-lagige 1+N+1-HDI-Leiterplatte von UGPCB: Ein umfassender Leitfaden
Im unermüdlichen Streben nach Miniaturisierung und verbesserter Leistung in der Elektronik, Hochdichte Interconnect (HDI) Leiterplatten sind zum Grundstein geworden. Das 8-Layer 1+N+1 HDI-Produkt von UGPCB stellt eine anspruchsvolle Lösung für Designer dar, die die Grenzen des Möglichen erweitern. Dieser Artikel bietet einen detaillierten Einblick in dieses fortgeschrittene Verfahren Leiterplatte Technologie.

Was ist eine 8-lagige 1+N+1 HDI-Leiterplatte??
Eine 8-lagige 1+N+1-HDI-Leiterplatte ist ein besonderer Typ Verbindungsplatine mit hoher Dichte. Die Nomenklatur “1+N+1” beschreibt seine Microvia-Aufbaustruktur.
-
Die erste und letzte „1“: Dabei handelt es sich um eine einzelne Schicht hochdichter Mikrovias auf der Ober- und Unterseite der Platine. Diese Microvias werden typischerweise durch Laserbohren erstellt.
-
Dann': Dies stellt den Kern des Vorstandes dar, In diesem Fall handelt es sich um eine standardmäßige 6-Schicht mehrschichtige Leiterplatte (die Summe bilden 8 Schichten). Der Kern enthält Durchgangslöcher oder vergrabene Vias, die die inneren Schichten verbinden.
Dieser Aufbau ermöglicht eine sehr hohe Anzahl an Verbindungen auf kompaktem Raum, Damit ist es ideal für komplexe, platzbeschränkt PCB -Designs unverzichtbar für moderne mikroelektronische Produkte.
Wichtige Designmerkmale und Spezifikationen
UGPCB fertigt diese HDI-Leiterplatte mit Präzision, Einhaltung der folgenden kritischen Spezifikationen:
-
Material: Hoch-Tg FR-4, ein robustes und zuverlässiges Laminat mit hervorragender thermischer und mechanischer Stabilität.
-
Brettdicke: Eine fertige Dicke von 0,8 mm, Unterstützung schlanker Produktprofile.
-
Kupfergewicht: 1 oz (35µm) für Innenschichten und 0.5 oz (17.5µm) für Außenschichten. Dieses Gleichgewicht gewährleistet eine gute Stromtragfähigkeit und ermöglicht gleichzeitig eine feinere Ätzung der Außenschichtspuren.
-
Oberflächenbeschaffung: Immersionsgold (ZUSTIMMEN) über ein OSP (Bio -Lötlichkeitsschutz) Stiftung. Diese Kombination ergibt eine Wohnung, robuste Oberfläche zum Löten und hervorragende Haltbarkeit.
-
Minimale Spur/Platz: 3 Mil (0.075 mm), Ermöglicht Schaltungen mit hoher Dichte.
-
Mindestlochgröße: 0.2mm für mechanische Bohrer und ultrafeine 0,1 mm für lasergebohrte Mikrovias.
Wie diese HDI-Leiterplattenstruktur funktioniert
Der “1+N+1” Architekturfunktionen durch die Schaffung eines effizienteren Routing-Pfades. Anstatt große Durchgangslöcher zu verwenden, die auf jeder Schicht wertvolle Fläche verbrauchen, Das HDI-PCB-Design nutzt Microvias. Diese winzigen, lasergebohrten Löcher verbinden nur benachbarte Schichten (z.B., L1 bis L2, oder L8 bis L7). Das “gestapelt” oder “gestaffelt” Der Via-Ansatz gibt Routing-Kanäle auf den inneren Schichten frei, Dies ermöglicht eine wesentlich höhere Komponentendichte und effizientere Signalwege, was für die hohe Geschwindigkeit entscheidend ist PCBA-Montage.
Primäre Anwendungen und Anwendungsfälle
Die Hauptanwendung dieser fortschrittlichen HDI-Leiterplatte sind anspruchsvolle mikroelektronische Produkte. Zu den spezifischen Anwendungsfällen gehören::
-
Tragbare Technologie: Smartwatches, Fitness-Tracker, und medizinische Monitore.
-
Fortschrittliche mobile Geräte: Smartphones, Tabletten, und ultraportable Laptops.
-
Medizinische Geräte mit hoher Dichte: Miniaturisierte medizinische Bildgebungs- und Diagnosegeräte.
-
Luft- und Raumfahrt- und Verteidigungsavionik: Wo Zuverlässigkeit und Größe im Vordergrund stehen.
Die Materialzusammensetzung: FR-4-Laminat
Die Wahl des FR-4-Materials ist strategisch. Es bietet eine hervorragende Leistungsbalance, kosten, und Herstellbarkeit. Für diese 0,8 mm dicke HDI-Leiterplatte, ein hochwertiges FR-4 mit einer hohen Glasübergangstemperatur (Tg) wird verwendet, um der thermischen Belastung mehrerer Laminierzyklen standzuhalten und bleifrei Leiterplatte Lötprozesse.
Leistungs- und Strukturvorteile
Die Struktur des 1+N+1 HDI-Boards führt direkt zu erheblichen Leistungsvorteilen:
-
Verbesserte Signalintegrität: Kürzere Verbindungswege reduzieren Signalverluste und Ausbreitungsverzögerungen.
-
Verbessertes Wärmemanagement: Die dichte Via-Struktur unterstützt die Wärmeableitung.
-
Überlegene Zuverlässigkeit: Durch den Einsatz von Microvias wird das Risiko eines Lötstellenversagens bei thermischen Zyklen verringert.
-
Reduzierte Größe und Gewicht: Der Kernvorteil der HDI-Technologie, was kleinere Endprodukte ermöglicht.
Ein vereinfachter Überblick über den Produktionsprozess

Die Herstellung dieser HDI-Leiterplatte erfolgt in mehreren Schritten, Präzisionsprozess:
-
Kernherstellung: Das innere „N’ Kern (6 Schichten) wird zuerst produziert.
-
Laminierung: Äußere dielektrische Schichten werden auf den Kern laminiert.
-
Laserbohren: In die Außenschichten werden mit einem Laser Microvias gebohrt.
-
Plattieren und Mustern: Die Microvias sind durchkontaktiert, und die Schaltkreise der äußeren Schicht werden geätzt.
-
Oberflächenbeschaffung: Es werden Immersionsgold und OSP aufgetragen.
-
Elektrische Tests: 100% Elektrische Tests stellen die Integrität aller Verbindungen sicher.
Warum sollten Sie sich für UGPCB für Ihre HDI-PCB- und PCBA-Anforderungen entscheiden??
Das Know-how von UGPCB in der Herstellung von 8-Lagen-HDI-Leiterplatten bietet deutliche Vorteile für Ihr Projekt. Ihre Fähigkeit, Boards zuverlässig zu produzieren 3/3 Mit seinen 100 mm Durchmesser und 0,1 mm Mikrovias ist das Unternehmen führend in der Herstellung komplexer Leiterplatten. Das macht sie zum idealen Partner nicht nur für Leiterplattenfertigung sondern auch für einen kompletten schlüsselfertigen PCBA-Service, Gewährleistung eines nahtlosen Übergangs vom Entwurf zum fertigen Produkt, zusammengebautes Produkt.
