6L 1+N+1 HDI PCB-Prototyp | 0.8mm, 3mil Trace – High-Density-Boards

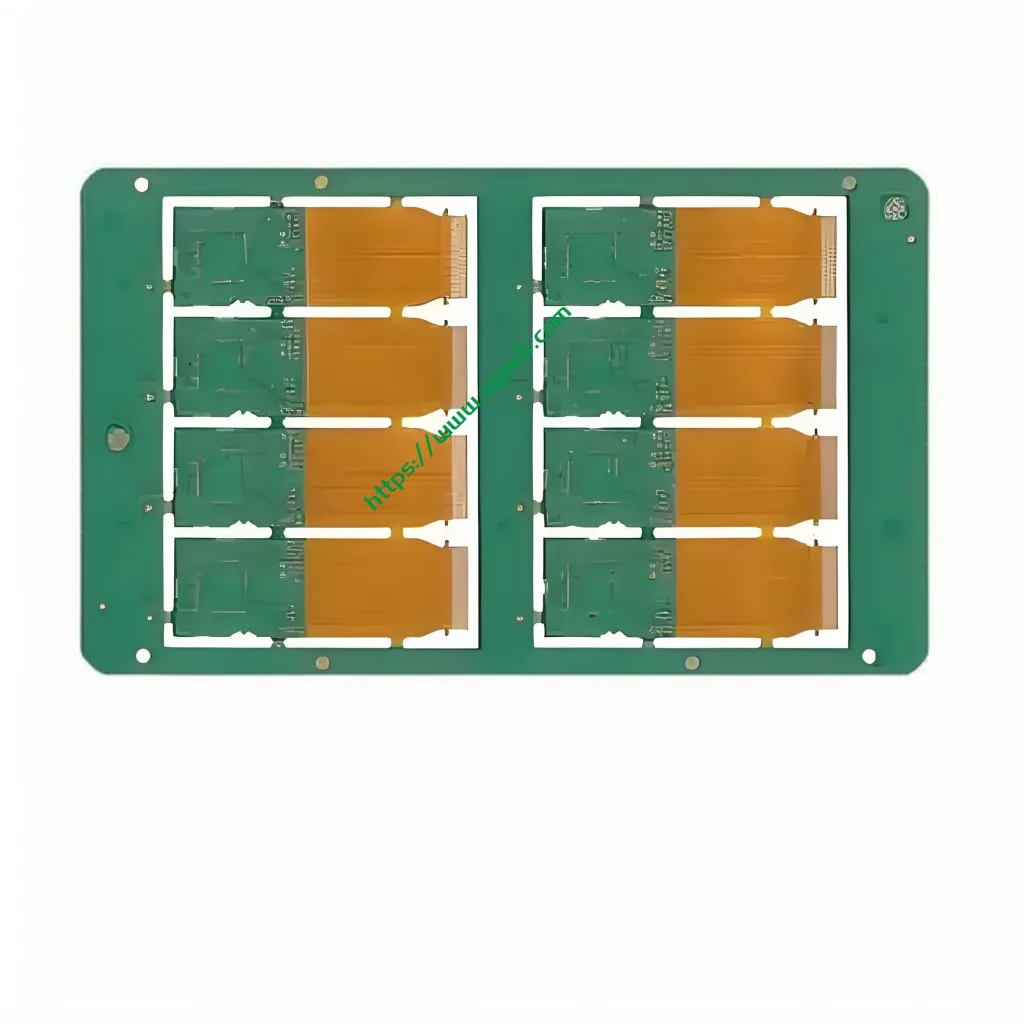

6L 1+N+1 HDI-Produktübersicht

Das 6L 1+N+1 HDI-Produkt ist eine Verbindung mit hoher Dichte (HDI) Leiterplatte (Leiterplatte) Entwickelt für fortgeschrittene elektronische Anwendungen. Diese Leiterplatte besteht aus sechs Schichten, einschließlich einer Kernschicht, die von abwechselnden Schichten aus leitenden und nicht leitenden Materialien umgeben ist, mit zusätzlichen leitfähigen Schichten an den äußersten Seiten. Die Verwendung von FR-4-Material sorgt für Langlebigkeit und hervorragende elektrische Leistung.

Hauptmerkmale und Designanforderungen

• Material: FR-4, bekannt für seine flammhemmenden Eigenschaften und seine hohe mechanische Festigkeit.
• Schichten: Sechs Schichten in einer 1+N+1-Konfiguration angeordnet, Bietet Flexibilität in Design und Funktionalität.
• Farbe: Erhältlich in Grün oder Weiß, um unterschiedlichen ästhetischen Vorlieben oder Identifikationsbedürfnissen gerecht zu werden.
• Fertige Dicke: Eine Standarddicke von 0,8 mm, Gewährleistung der Kompatibilität mit verschiedenen Gerätegehäusen.
• Kupferdicke: Die inneren Schichten bestehen aus 1 Unze Kupfer, während die Außenschichten mit 0,5 Unzen dicker sind, um die Leitfähigkeit und Haltbarkeit zu verbessern.
• Oberflächenbehandlung: Immersionsgold kombiniert mit OSP (Bio -Lötlichkeitsschutz) PCB-Oberfläche für verbesserte Lötbarkeit und Korrosionsbeständigkeit.
• Min. Spur / Raum: Kann Leiterbahnbreiten und -abstände bis zu 3 mil/3 mil verarbeiten, ideal für kompakte Bauformen.
• Min -Loch: Unterstützt sowohl mechanische Löcher bis zu 0,2 mm als auch lasergebohrte Löcher bis zu einer Größe von 0,1 mm, Ermöglicht eine komplizierte Komponentenplatzierung.

Funktionsprinzip und Anwendungen

Das Arbeitsprinzip der 6L 1+N+1 HDI-Leiterplatte basiert auf der Maximierung der Konnektivität auf begrenztem Raum durch strategische Schichtung und fortschrittliche Fertigungstechniken. Durch den Einbau mehrerer Schichten leitender Pfade, die durch dielektrische Materialien getrennt sind, Das Leiterplatte kann komplexe Schaltungsdesigns mit minimaler Signalstörung und Übersprechen bewältigen. Sein hochdichtes Layout ist besonders vorteilhaft für tragbare elektronische Geräte, bei denen Miniaturisierung und Funktionalität im Vordergrund stehen.

Klassifizierung und Anwendungsfälle

Als hochdichte Verbindungsplatine, Der 6L 1+N+1 HDI fällt in die Kategorie der fortschrittlichen Leiterplatten, die auf anspruchsvolle elektronische Anwendungen zugeschnitten sind. Es ist weit verbreitet in:

• Tragbare elektronische Geräte wie Smartphones, Tabletten, und Wearables, wo Platzoptimierung entscheidend ist.
• Hochleistungsrechnerkomponenten, die eine effiziente Wärmeableitung und Signalintegrität erfordern.
• Luft- und Raumfahrt- und Militärausrüstung erfordern Zuverlässigkeit unter extremen Bedingungen.

Produktionsprozess und Qualitätskontrolle

Der Produktionsprozess beginnt mit einem sorgfältigen Design mithilfe spezieller Software, um sicherzustellen, dass alle Designregeln eingehalten werden. Dazu gehört auch die Optimierung der Leiterbahnbreiten, Abstand, und Lochgrößen für die Herstellbarkeit. Nächste, Die Rohstoffe durchlaufen mehrere Verarbeitungsstufen:

1. Laminierung: Schichten aus kupferkaschiertem FR-4 werden unter Hitze und Druck miteinander verbunden.
2. Bohren: Durch mechanisches Bohren und Laserbohren werden präzise Löcher für Bauteilleitungen und -verbindungen erstellt.
3. Überzug: Die Wände der Bohrlöcher werden galvanisch mit Kupfer beschichtet, um elektrische Verbindungen zwischen den Schichten herzustellen.
4. Radierung: Unerwünschtes Kupfer wird entfernt, Es bleiben nur die gewünschten Leiterbahnen übrig.
5. Oberflächenbehandlung: Immersionsgold- und OSP-Verfahren verbessern die Lötbarkeit und schützen vor Oxidation.
6. Inspektion: Jede Leiterplatte wird einer strengen Prüfung auf Mängel unterzogen automatisierte optische Inspektion (AOI) Systeme und manuelle Kontrollen.

Abschluss

Die 6L 1+N+1 HDI-Leiterplatte zeichnet sich als vielseitige Lösung für moderne elektronische Designherausforderungen aus, bietet außergewöhnliche Dichte, Zuverlässigkeit, und Leistung. Seine anspruchsvolle Konstruktion und der sorgfältige Herstellungsprozess machen es zur idealen Wahl für Anwendungen, die eine kompakte Größe erfordern, ohne Kompromisse bei Funktionalität oder Qualität einzugehen. Sei es für Unterhaltungselektronik, High-Tech-Gadgets, oder kritische Industriesysteme, Diese Leiterplatte bietet beispiellose Konnektivität in einem kompakten Formfaktor.
