8L 2+N+2 HDI Mobile Hauptplatine | 1.0mm Dicke | Immersionsgold

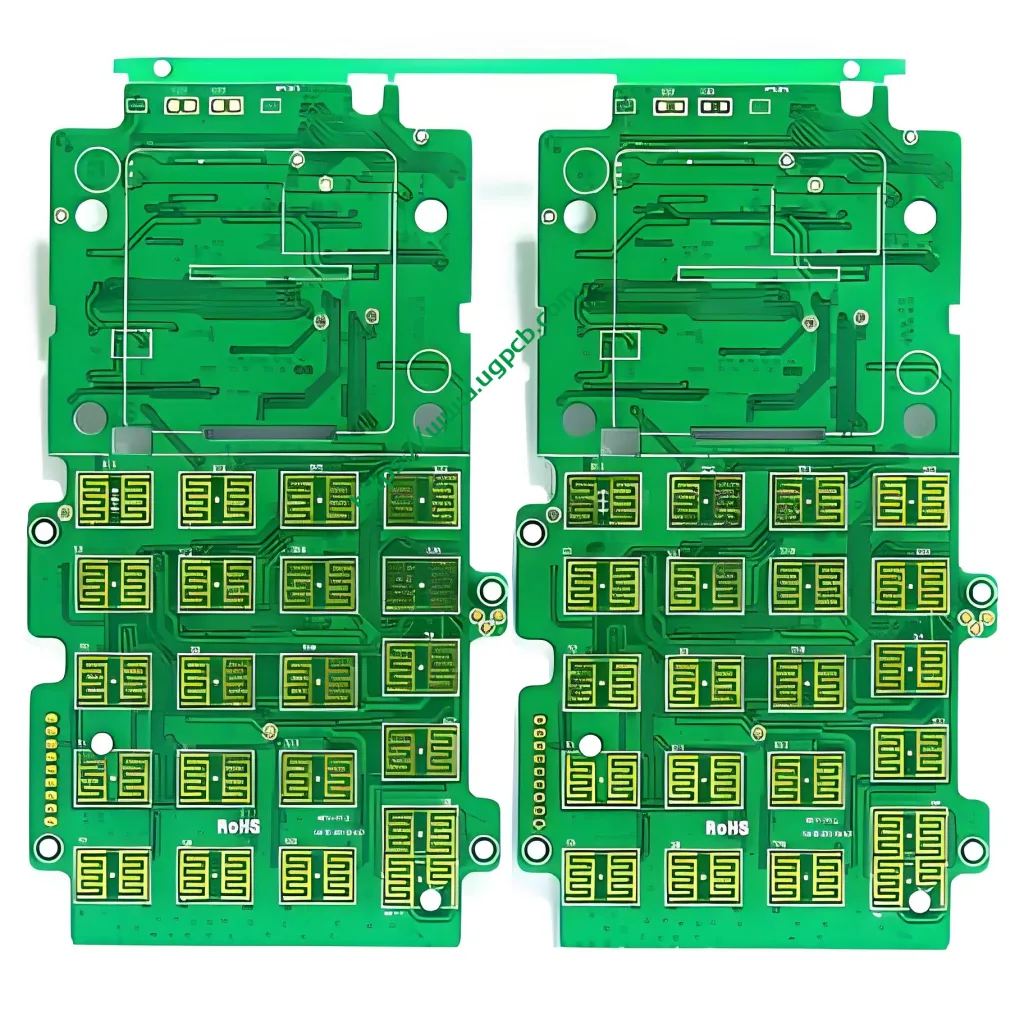

8L 2+N+2 Mobile Hauptplatine: Ein Überblick

Das 8L 2+N+2 Mobile Main Board ist eine Verbindung mit hoher Dichte (HDI) Leiterplatte (Leiterplatte) speziell für mobile Geräteanwendungen entwickelt. Mit seiner fortschrittlichen Konstruktion und Materialien, Dieses Mainboard bietet außergewöhnliche Leistung, Haltbarkeit, und Kompaktheit, Damit ist es ideal für moderne Smartphones und andere tragbare Elektronikgeräte.

Wichtige Spezifikationen und Designanforderungen

Material: Das Brett besteht aus FR-4, ein flammhemmendes, glasfaserverstärktes Epoxidlaminatmaterial, das eine hervorragende thermische und elektrische Leistung gewährleistet.

Konstruktion: Der HDI Die Technologie ermöglicht einen komplexen achtschichtigen Aufbau, mit zwei Kernschichten, umgeben von abwechselnd leitenden und nicht leitenden Schichten, an den äußersten Seiten mit zusätzlichen leitfähigen Schichten überzogen. Diese Konfiguration maximiert die Konnektivität und minimiert gleichzeitig den Platzbedarf.

Fertige Dicke: Die Platte hat standardmäßig eine Enddicke von 1,0 mm, Bietet Robustheit, ohne das Gerät übermäßig groß zu machen.

Kupferdicke: Eine gleichmäßige Kupferdicke von 1 Unze über alle Schichten hinweg sorgt für eine zuverlässige Signalübertragung und Stromverteilung.

Farboptionen: Erhältlich in Grün oder Weiß, Berücksichtigung unterschiedlicher ästhetischer Vorlieben oder funktionaler Identifikationsbedürfnisse.

Oberflächenbehandlung: Die Oberflächenbehandlung mit Immersionsgold verbessert die Lötbarkeit und schützt vor Korrosion, Gewährleistung langfristiger Zuverlässigkeit.

Minimale Spur/Platz: Kann Leiterbahnbreiten und -abstände bis zu 3,5 mil verarbeiten, Dies ermöglicht komplizierte Schaltungsdesigns auf engstem Raum.

Mindestloch: Unterstützt sowohl mechanisches Bohren bis 0,2 mm als auch Laserbohren bis 0,1 mm, erleichtert die präzise Platzierung der Komponenten.

Funktionsprinzip und Anwendungen

Das Arbeitsprinzip des 8L 2+N+2 Mobile Main Board besteht in der Optimierung von Signalpfaden und der Minimierung von Interferenzen durch strategische Schichtung und fortschrittliche Fertigungstechniken. Dieses Board wird hauptsächlich in mobilen Geräten verwendet, bei denen Größenbeschränkungen entscheidend sind und dennoch eine hohe Leistung erforderlich ist. Es dient als zentraler Knotenpunkt, der verschiedene Komponenten wie Prozessoren verbindet, Speichermodule, Energieverwaltungseinheiten, und Peripherieschnittstellen.

Klassifizierungs- und Nutzungsszenarien

Als HDI-Leiterplatte, Das 8L 2+N+2 Mobile Main Board fällt in die Kategorie der fortschrittlichen Leiterplatten, die für leistungsstarke elektronische Systeme entwickelt wurden. Sein Haupteinsatzgebiet liegt im Bereich der mobilen Elektronik, einschließlich:

• Smartphones, Dort fungiert es als Motherboard, das mehrere Funktionen in einem vereint, kompakte Einheit.
• Tablets und andere tragbare Computergeräte erfordern eine effiziente Energie- und Signalverwaltung.
• Wearables und intelligente Geräte benötigen miniaturisierte und dennoch leistungsstarke Schaltkreise.

Produktionsprozess und Qualitätskontrolle

Der Produktionsprozess beginnt mit einem sorgfältigen Design mithilfe spezieller Software, um das Layout zu optimieren und die Herstellbarkeit sicherzustellen. Zu den wichtigsten Schritten gehören::

1. Materialvorbereitung: Auswahl hochwertiger FR-4-Blätter für die Grundmaterial.
2. Laminierung: Kombinieren mehrerer Schichten kupferkaschierten FR-4 unter Hitze und Druck, um die gewünschte Struktur zu bilden.
3. Bohren: Erstellen präziser Löcher mithilfe mechanischer und Laserbohrmethoden für Komponentenleitungen und -verbindungen.
4. Überzug: Galvanisieren von Kupfer auf Lochwänden, um elektrische Verbindungen zwischen Schichten herzustellen.
5. Radierung: Entfernen von überschüssigem Kupfer, um nur die vorgesehenen Leiterbahnen übrig zu lassen.
6. Oberflächenbehandlung: Auftragen von Immersionsgold zur Verbesserung der Lötbarkeit und Korrosionsbeständigkeit.
7. Inspektion: Durchführung strenger Qualitätskontrollen während des gesamten Prozesses, inklusive automatisierter optischer Inspektion (AOI) und manuelle Sichtprüfungen.

Abschluss

Das 8L 2+N+2 Mobile Main Board stellt einen Höhepunkt der HDI-PCB-Technologie dar, zugeschnitten auf die Anforderungen moderner mobiler Elektronik. Sein anspruchsvolles Design, gepaart mit hochwertigen Materialien und strengen Fertigungsstandards, sorgt für beispiellose Konnektivität, Zuverlässigkeit, und Leistung in einem kompakten Formfaktor. Ob integriert in das neueste Smartphone oder innovative Wearable-Technologie, Dieses Mainboard ermöglicht es Geräten, außergewöhnliche Benutzererlebnisse zu bieten und gleichzeitig schlanke Profile beizubehalten.
