UGPCB: Blind-Vias-IC-Substrat mit hoher Dichte für fortschrittliche Halbleiterverpackungen
Das 8-lagige Blind Vias IC-Substrat von UGPCB, Hergestellt aus Mitsubishi Gas HF HL832NX-Material, ermöglicht eine hervorragende Signalintegrität und hochdichte Verbindungen für Chips der nächsten Generation, mit 30 μm Linienbreite und 0,1 mm Mikrodurchkontaktierungen.
Da sich die Elektronik rasant weiterentwickelt Miniaturisierung, höhere Dichte, und verbesserte Leistung, Die herkömmliche Through-Hole-Via-Technologie kann den Anforderungen moderner Chipverpackungen nur schwer gerecht werden. Blind Via-Technologie hat sich als entscheidende Lösung für herausgestellt Hochdichte Interconnect (HDI) Design.
Ein Blind Via ist ein leitendes Loch verbindet eine Außenschicht einer Leiterplatte mit einer oder mehreren Innenschichten ohne das gesamte Board zu durchlaufen. 8-lagiges Blind-Vias-IC-Substrat von UGPCB, nutzen Mitsubishi Gas HF-Material, ist ein Beispiel für diese fortschrittliche Technologie, Bereitstellung einer Präzision, zuverlässige Verbindungsplattform für fortschrittliche Halbleiterverpackung.
Kernprodukt: Detaillierter Blick auf Blind Vias IC-Substrate
Die Blind Via-Technologie definiert eine bestimmte Art von Verbindungsstruktur verbindet lediglich eine Außenschicht mit einer angrenzenden Innenschicht. Im Gegensatz zu einem Durchgangsloch, Ein Blind Via beginnt auf der Platinenoberfläche und endet genau an einer bestimmten inneren Kupferschicht.
Diese Struktur maximiert den nutzbaren Verkabelungsraum durch Eliminierung unnötiger Durchgangslöcher, eine deutliche Erhöhung der Schaltungsdichte – eine perfekte Ergänzung zum Streben der Branche danach kleinere Formfaktoren und größere Integration.
Aus Sicht der technischen Umsetzung, Das Design und die Herstellung von Blind Vias unterliegen strengen Standards, wie die in der beschriebenen IPC-6012 Qualifikations- und Leistungsspezifikation für starre Leiterplatten. Sie werden typischerweise unter Verwendung von geformt Laserbohrverfahren, Erstellen einer konischen Lochstruktur. Dies ermöglicht eine präzise Kontrolle über Tiefe und Durchmesser, Erfüllung der strengen Anforderungen fortschrittlicher Verpackungen an Mikrofunktionen und Registrierungsgenauigkeit.
Technische Spezifikationen & Designvorteile
Das Design des Blind Vias IC-Substrats von UGPCB ist hochspezialisiert, Dabei werden kritische Überlegungen von der Materialauswahl bis zur Stapelarchitektur berücksichtigt.
Wichtige technische Parameter:
-

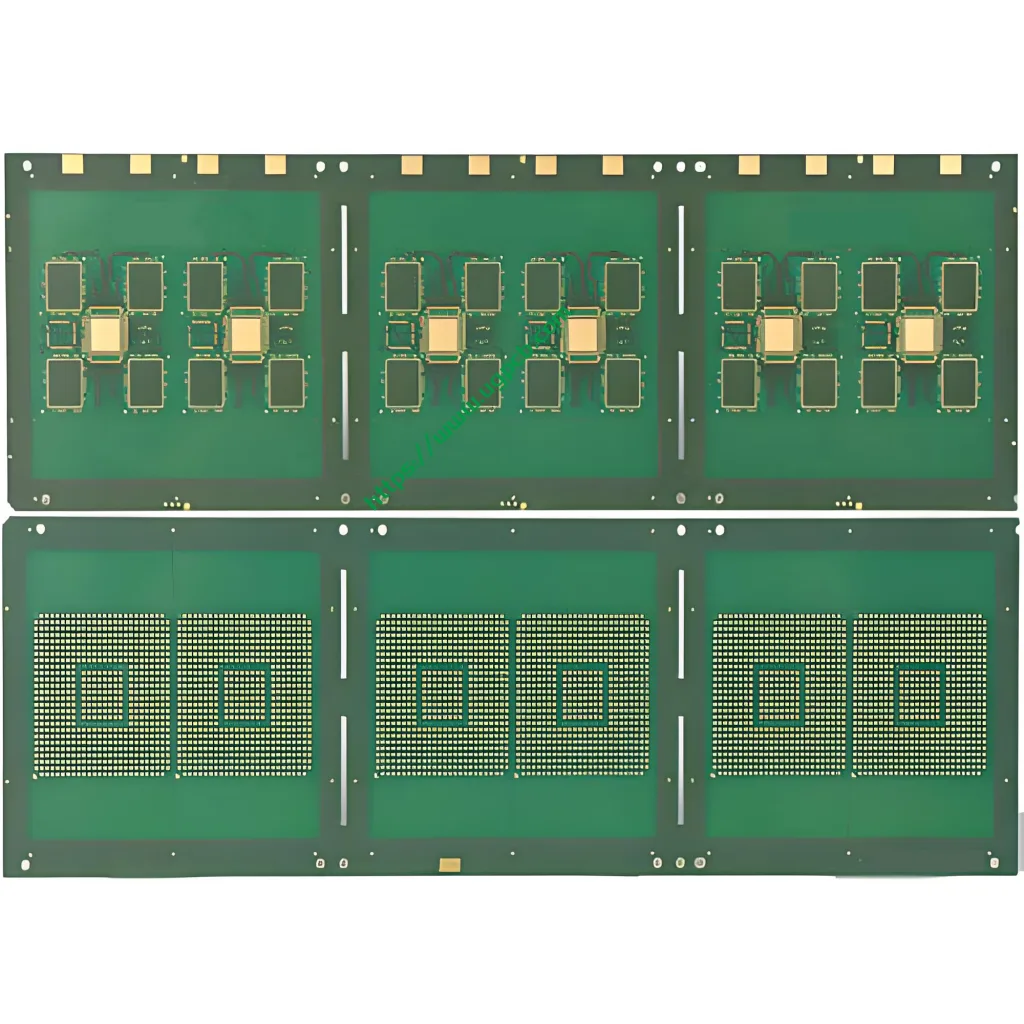

Modell: Blind Vias IC-Substrat
-
Kernmaterial: Mitsubishi Gas HF (HL832NX) BT-Epoxid
-
Schichtzahl: 8 Schichten
-
Gesamtdicke: 0.6 mm
-
Brettabmessungen: 40 mm x 55 mm
-
Lötmaske: PSR-4000 AUS308
-
Oberflächenbeschaffung: Weich (Chemisches Eintauchen in Nickel) Gold
-
Minimaler Durchmesser der lasergebohrten Durchkontaktierung: 0.1 mm
-
Mindestlinienbreite / Raum: 30 μm / 30 μm
Dieses Substrat verwendet Japans BT-Material der HF-Serie von Mitsubishi Gas Chemical (HL832NX), bekannt für ausgezeichnet dielektrische Eigenschaften (Dk/Df) Und Wärmestabilität, Damit ist es ideal für Hochfrequenz- und Hochgeschwindigkeitsanwendungen. Der 30μm-Fine-Line-Technologie ist entscheidend für den Anschluss von Chips mit hoher Pinzahl, während die ENIG-Oberflächenveredelung bietet eine Wohnung, drahtbondbar, und zuverlässige Lötfläche.
Wie es funktioniert: Präzise Verbindung & Signalintegrität
Die Kernfunktion eines Blind Vias IC-Substrats besteht darin effizient etablieren, zuverlässige elektrische Verbindungen zwischen den Schichten Bei gleichzeitiger Minimierung des Immobilienverbrauchs wird direkt auf den modernen Verpackungsbedarf eingegangen hohe Dichte und überlegene Leistung.
Zur Signalübertragung, Blind Vias bieten deutliche Vorteile gegenüber Through-Hole Vias. Durchgangslöcher können unerwünschte entstehen Stubs die als Antennen dienen, Verschlechterung der Signalintegrität bei hohen Frequenzen. Blind Vias, Verbinden nur notwendiger Schichten, Beseitigen Sie diese nicht funktionierenden Stubs, Reduzierung der parasitären Kapazität und Induktivität für mehr Sauberkeit, stabilere Signalwege.
Die Herstellung verwendet typischerweise Laserbohren mit kontrollierter Tiefe, Bietet im Vergleich zum mechanischen Bohren eine höhere Präzision und Konsistenz für Mikrovias. Dies ist entscheidend für Aufrechterhaltung einer hohen Ausbeute und Qualität in der Serienfertigung.
Bezüglich der Signalintegrität, das 30μm Linien-/Raumdesign, kombiniert mit dem optimierten dielektrischen Material, ermöglicht eine präzise Impedanzkontrolle, Reflexion und Verlust minimieren – ein vorrangiges Anliegen HF- und Hochgeschwindigkeits-Digitalanwendungen.
Arten und Klassifizierung von Blind-Via-Strukturen
Blind-Via-Substrate können basierend auf Designarchitektur und Anwendung kategorisiert werden:
-
Durch Struktur: Standard Blind Vias (Verbindung zweier benachbarter Schichten) Und Gestapelte Blind Vias (mehrere Vias, die vertikal über mehrere Schichten ausgerichtet sind, Wird für Komplexe verwendet, tiefe Verbindungen).
-
Nach Standort: Blinde Vias (von der Oberfläche bis zur inneren Schicht) Und Begrabene Vias (Nur innere Schichten verbinden, auf keiner Oberfläche sichtbar). Die Kombination dieser Typen ermöglicht ein hochkomplexes Verbindungsrouting.
Hauptvorteile und Unterscheidungsmerkmale
| Besonderheit | Nutzen | Auswirkungen |
|---|---|---|
| Raumeffizienz | Maximiert die nutzbare Verdrahtungsfläche auf den Innenlagen. | Ermöglicht eine weitere Miniaturisierung oder erhöhte Funktionalität. |
| Verbesserte elektrische Leistung | Reduziert Signal-Stub-Effekte und Parasiten. | Verbessert die Signalintegrität und -geschwindigkeit für Hochfrequenz-Chips. |
| Designflexibilität | Ermöglicht komplexe, High-Density-Interlayer-Routing. | Ermöglicht erweiterte Verpackungen wie die 2,5D/3D-Integration. |
| Verbesserte Zuverlässigkeit | Reduziert potenzielle Stellen für Kurzschlüsse in der Innenschicht. | Erhöht die Produktlebensdauer und Feldleistung. |
Herstellungsprozess: Eine Reise der Präzision
Die Herstellung eines Blind Vias IC-Substrats ist a präziser und mehrstufiger Prozess:
-
Design & Bohrdateigenerierung: Verwendung von CAD-Tools (z.B., Kadenz, Mentor) folgende IPC-2581 Richtlinien. Bohrdateien geben über Standorte an, Größen, und Tiefen.
-
Materialvorbereitung: Laminieren von Kupferfolie auf das Mitsubishi HF-Kernmaterial.
-
Laserbohren: Benutzen CO₂- oder UV-Laser um das Dielektrikum abzutragen und die Mikrovias mit präziser Tiefenkontrolle zu bilden.
-
Entschmieren & Metallisation: Plasma-Entschmierung reinigt das Via-Loch, gefolgt von stromlose Kupferabscheidung um die Lochwände leitfähig zu machen.
-
Musterbeschichtung & Bildgebung: Auftragen von Fotolack, entlarven, Entwicklung, und Galvanisieren zum Aufbau von Leiterbahnen und Kontakthülsen.
-
Laminierung & Schichtausrichtung: Verkleben mehrerer geätzter Schichten mit Prepreg (B-Stadium) Dielektrikum unter Hitze und Druck. Registrierungsgenauigkeit ist kritisch (<±25 μm).
-
Endbearbeitung: Auftragen einer Lötstoppmaske (PSR-4000), Oberflächenbeschaffung (ZUSTIMMEN), und elektrische Prüfungen.
Primäre Anwendungen und Anwendungsfälle
Blind Vias IC-Substrate sind für anspruchsvolle Anwendungen unerlässlich:
-
Fortschrittliche Unterhaltungselektronik: Smartphones, Tabletten, und Wearables Nutzen Sie sie für ein kompaktes Motherboard-Design, Anbindung von Anwendungsprozessoren, Erinnerung, und Sensoren.
-
Kfz -Elektronik: Kritisch für ADAS-Radarmodule, Infotainmentsysteme, und Motorsteuergeräte (ABDECKUNG), wo Zuverlässigkeit bei hohen Temperaturen und Vibrationen entscheidend ist (ausgerichtet mit IPC-6012DA für Automobil).
-
Telekommunikation: 5G/6G-Basisstationen, Netzwerk-Switches, und HF -Module Verlassen Sie sich auf sie für eine hervorragende Hochfrequenzsignalintegrität und Impedanzkontrolle.
-
Hochleistungs-Computing (HPC): Server, KI/ML-Beschleuniger, und GPUs Verwenden Sie diese Substrate für dichte, Hochgeschwindigkeitsverbindungen zwischen Siliziumchips und Speicher.
Arbeiten Sie mit UGPCB für Ihre anspruchsvollsten Chip-Verpackungsprojekte zusammen. Unsere Expertise in modernen Materialien wie Mitsubishi HF und Präzisionsprozessen wie der 30-μm-Linientechnologie und lasergebohrten Blind Vias sorgt dafür, dass Ihre Designs optimale Leistung und Zuverlässigkeit erreichen. Kontaktieren Sie noch heute unser Engineering-Team für eine Designbewertung oder ein Prototyp-Angebot.
