SiP-Substrat: Die Kerntechnologie für miniaturisierte Elektronik

SiP-Substrat: Die Kerntechnologie für miniaturisierte Elektronik

In der sich schnell entwickelnden Elektronikbranche von heute, Smartphones werden schlanker und dennoch leistungsfähiger, und tragbare Geräte können verschiedene physiologische Messwerte genau überwachen. Hinter diesen Durchbrüchen steckt eine Miniaturisierungsrevolution in der Elektronikfertigung, angetrieben durch System-in-Package (Schluck) Technologie. Als entscheidender Wegbereiter dieser Revolution, Das SiP-Verpackungssubstrat spielt eine unverzichtbare Rolle bei der Erzielung hoher Leistung, hohe Integration, und Miniaturisierung in elektronischen Produkten.

Was ist System-in-Package? (Schluck) und das SiP-Substrat?

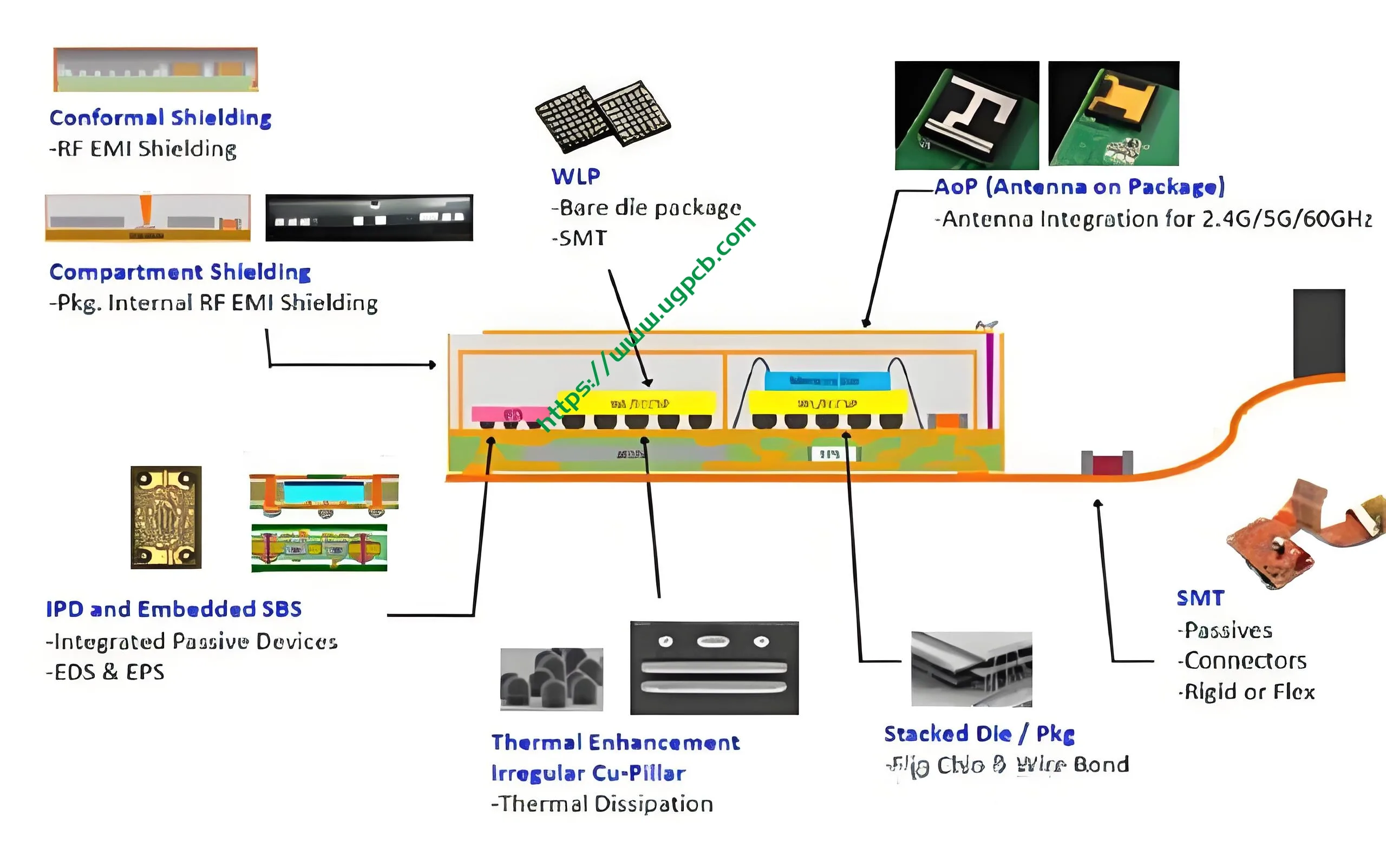

System-in-Package (Schluck) ist eine fortschrittliche elektronische Verpackungstechnologie, die mehrere Chips mit unterschiedlichen Funktionen integriert, Passive Komponenten, und andere elektronische Elemente in einem einzigen Paket, ein vollständiges System oder Subsystem bilden.

Im Vergleich zum herkömmlichen System-on-Chip (SoC), SiP bietet eine größere Designflexibilität. Eine passende Analogie in der Branche ist: SoC ist wie ein “festes Menü,” während SiP ein ist “Büfett.” Es ermöglicht Ingenieuren, verschiedene Chips und Komponenten basierend auf spezifischen Produktfunktionen und Leistungsanforderungen frei auszuwählen und zu kombinieren. Diese Flexibilität führt zu kürzeren Produktentwicklungszyklen und relativ kontrollierbaren Kosten, Dadurch eignet es sich besonders für Unterhaltungselektronik mit strengen Time-to-Market-Anforderungen.

Das SiP-Verpackungssubstrat ist das “Platte” das trägt das “Büfett.” Es ist etwas Besonderes Leiterplatte Hergestellt unter Verwendung von hochdichten Verbindungen (HDI) Technologie. Es bietet mechanische Unterstützung, elektrische Anschlüsse, Signalübertragung, und thermische Pfade für die internen Chips und Komponenten. Im Vergleich zu Standard-Leiterplatten, SiP-Substrate stellen extrem hohe Anforderungen an die Liniengenauigkeit, Verbindungsdichte zwischen den Schichten, und Materialleistung, stellt den Höhepunkt dar Leiterplattenherstellung Technologie.

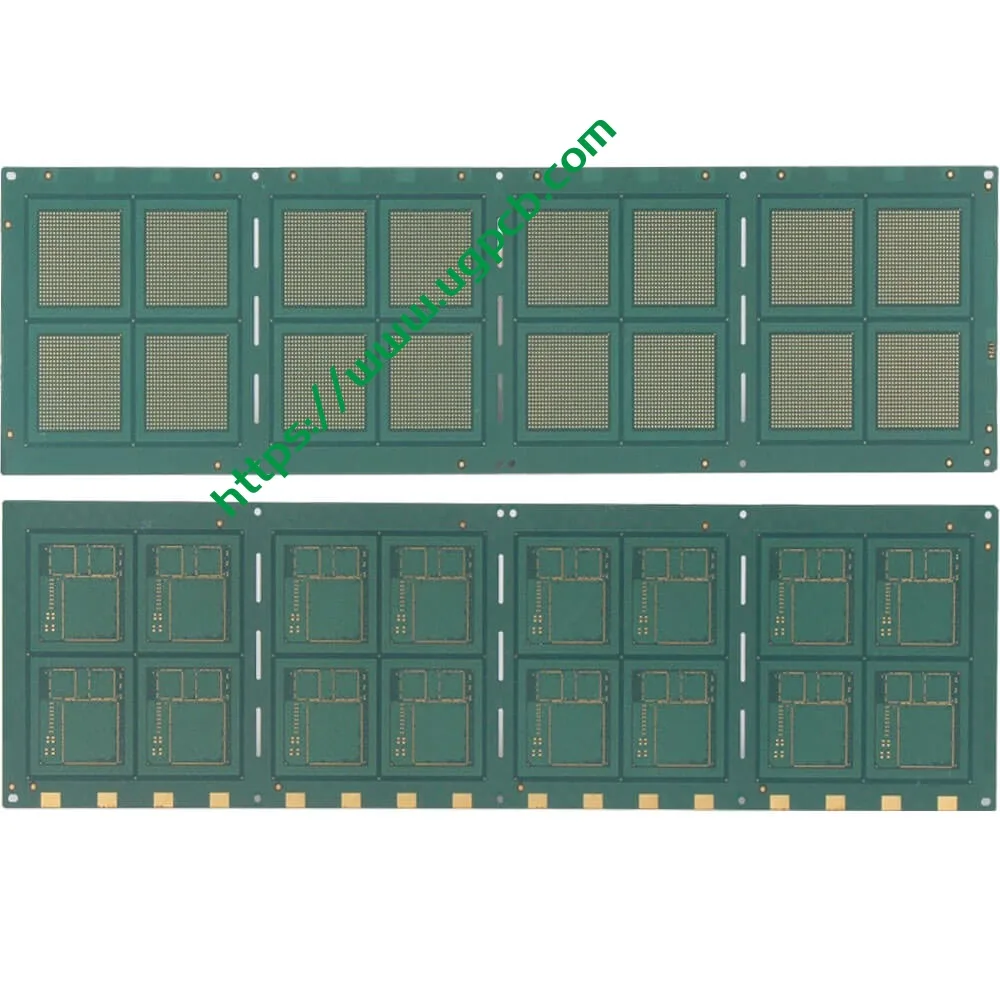

Das Premium-SiP-Verpackungssubstrat von UGPCB: Entwickelt für Präzisionsintegration

Um den dringenden Bedarf des Marktes an hochintegrierten SiP-Lösungen zu decken, UGPCB nutzt sein umfassendes technisches Fachwissen in der Leiterplattenindustrie, um ein leistungsstarkes SiP-Verpackungssubstrat anzubieten. Dieses Produkt wurde speziell für komplexe IC-Verpackungen entwickelt, Ziel ist es, Kunden stabile und zuverlässige miniaturisierte Verbindungslösungen anzubieten.

Grundlegende technische Spezifikationen:

Unser Substrat verfügt über einen 6-Lagen-Aufbau (typische Struktur: SIG/GND/PWR/SIG/GND/SIG). Die dedizierten Strom- und Masseebenen verwalten nicht nur die Stromverteilung effektiv, sondern reduzieren auch elektromagnetische Störungen erheblich (EMI) zwischen Signalen, Verbesserung der Systemstabilität in komplexen Umgebungen. Dieses Design eignet sich besonders für Mixed-Signal-Systeme, in denen schnelle digitale und empfindliche analoge Signale nebeneinander existieren.

Fortschrittlicher Herstellungsprozess für SiP-Verpackungssubstrate

Die Herstellung von SiP-Substraten ist einer der komplexesten Bereiche der Leiterplattentechnologie, weitreichenden Einsatz von High-Density Interconnect (HDI) und Aufbauprozesse.

1. Kernprozess – Laserbohren & Galvanische Füllung: Der Kern des Produkts sind seine dichten Microvias. Wir verwenden hochpräzise Lasergeräte, um Mikro-Blindvias mit einem Durchmesser von nur 0,075 mm zu bohren. Anschließend, Die fortschrittliche Pulse-Galvanik-Fülltechnologie sorgt für eine lunkerfreie Kupferabscheidung in diesen Mikrovias. Diese Technologie verarbeitet Microvias mit einem Seitenverhältnis von bis zu 1.5:1, Dies gewährleistet absolute Zuverlässigkeit der elektrischen Verbindungen zwischen den Schichten und stellt Pfade mit niedriger Impedanz für die Signalübertragung bereit.

2. Hochpräzise Musterübertragung: Verwendung eines modifizierten semi-additiven Prozesses (MSAP) kombiniert mit ultrapräziser Belichtungstechnik, Der Schaltungsentwurf wird auf die Kupferfolie übertragen. Dadurch können wir konstant feine Linien von 50 μm erzielen, Damit wird der Grundstein für eine höhere Signalführungsdichte pro Flächeneinheit gelegt (Angebot vorbei 300% Verbesserung im Vergleich zu herkömmlichen Verfahren).

3. Mehrschichtige Laminierung & Oberflächenbeschaffung: Mehrere Kernschichten mit Präzisionsschaltkreisen und Prepreg werden in einem einzigen Presszyklus präzise ausgerichtet und laminiert. Endlich, die ENEPIG-Oberflächenveredelung wird aufgetragen, Abscheiden aufeinanderfolgender Nickelschichten, Palladium, und Gold auf den Pads. Dieses Verfahren vereint die gute Lötbarkeit von ENIG (Elektrololes Nickel -Eintauchgold) mit der Korrosionsbeständigkeit und Verhinderung von “Schwarzes Pad” Probleme durch die Palladiumschicht, Bietet eine perfekte Oberfläche für die anschließende Chipmontage und Drahtbondung.

Breite Anwendungsszenarien: Antrieb für zukünftige intelligente Geräte

Dank ihrer Miniaturisierung, hohe Leistung, und hohe Zuverlässigkeit, Die SiP-Verpackungssubstrate von UGPCB sind in mehreren hochmodernen Technologiebereichen zur bevorzugten Lösung geworden:

• • Unterhaltungselektronik & Kommunikation: In Smartphones, Sie integrieren HF-Frontends, Bluetooth/Wi-Fi-Module, Power-Management-Chips, usw., in ein einziges Modul zusammengefasst, ermöglicht bis zu 57% Reduzierung der Gesamtmodulgröße und es wird wertvoller Platz für Batterien frei. Sie werden auch häufig in 5G-Kommunikationsmodulen und echtem drahtlosem Stereo verwendet (TWS) Ohrhörer, ermöglicht die perfekte Integration komplexer Funktionen auf engstem Raum.

  • Kfz -Elektronik: Mit dem Trend zur Fahrzeugintelligenz und Elektrifizierung, Die Anforderungen an die Zuverlässigkeit elektronischer Systeme sind extrem hoch. Unsere Substrate können in fortschrittlichen Fahrerassistenzsystemen eingesetzt werden (Adas) Sensormodule, Kerneinheiten für fahrzeuginterne Infotainmentsysteme, usw., Erfüllung der Automobilanforderungen für Betriebsumgebungen mit hohen Temperaturen und starken Vibrationen.

  • Hochleistungs-Computing & KI: In KI-Beschleunigerkarten und Switch-Chip-Verpackungen für Rechenzentren, SiP-Substrate sind für die Hochgeschwindigkeits-SerDes-Signalübertragung und Verbindungen mit geringer Latenz zwischen Chips verantwortlich. Ihre hervorragende Signalintegrität ist der Schlüssel zur Aufrechterhaltung der Rechenleistung.

  • IoT & Tragbare Geräte: Für Geräte wie Smartwatches und Patches zur Gesundheitsüberwachung, unser ultradünnes, Miniaturisierte Substrate ermöglichen die integrierte Verpackung von Sensoren, Mikroprozessoren, und drahtlose Kommunikationschips, Dadurch wird ein extrem schlanker und leichter Formfaktor sowie eine lange Akkulaufzeit erreicht.

Wählen Sie UGPCB für zuverlässig, PCB-Lösungen aus einer Hand

UGPCB liefert nicht nur erstklassige SiP-Gehäusesubstrate, sondern ist auch bestrebt, seinen Kunden eine umfassende elektronische Verbindungslösung aus einer Hand anzubieten – von der Designunterstützung bis zur Massenproduktion. Unsere Leistungen umfassen PCB-Design Unterstützung, Herstellung von Leiterplatten verschiedener Typen, SMT -Baugruppe, Und Komplett schlüsselfertige PCBA Dienstleistungen. Unsere modernen Produktionsanlagen entsprechen einer Reihe internationaler Zertifizierungen, einschließlich der Iatf 16949 Qualitätsmanagementsystem für die Automobilindustrie, Wir stellen sicher, dass jedes an unsere Kunden gelieferte Produkt eine erstklassige und gleichbleibende Qualität aufweist.

Auf der Suche nach ultimativer Leistung und kompakten Formfaktoren in der heutigen Elektronik, Ein Präzisions-SiP-Verpackungssubstrat könnte der Schlüssel zum Durchbruch Ihres Produkts sein. Wenn Sie eine hohe Dichte suchen, Hochzuverlässiges Verpackungssubstrat oder Leiterplatte Lösungen, Das professionelle Team von UGPCB steht Ihnen mit umfassender Unterstützung zur Seite – von der technischen Beratung bis zur Fertigung.

Kontaktieren Sie uns noch heute, und lassen Sie uns zusammenarbeiten, um Ihre innovativen Ideen kompakt zusammenzufassen, kraftvolle Realität.
