PCB rígido-flexible para cámara UGPCB: Informe técnico para aplicaciones de módulos de cámaras móviles

Descripción general del producto: El centro neuronal de los módulos de cámaras móviles

Los módulos de cámara de los teléfonos inteligentes son cada vez más complejos: multicámara, alto número de píxeles, zoom de periscopio. El espacio dentro del módulo se vuelve extremadamente reducido. Las soluciones tradicionales utilizan una PCB rígida más un FPC independiente y un conector BTB.. Ese enfoque desperdicia espacio y corre el riesgo de perder la señal o fallar el contacto..

UGPCB soluciona estos problemas con nuestra PCB rígido-flexible para cámara. Integramos placas de circuitos rígidos y flexibles en una estructura perfecta. Esta placa lleva el sensor de imagen., controlador de enfoque automático, y circuitos OIS sin ningún conector.

como un verdadero PCB rígido-flexible, Nuestro producto combina resistencia mecánica FR‑4 con flexibilidad de poliimida.. UGPCB aprovecha años de experiencia en la fabricación de PCB y PCBA para llevar la precisión a nuevos límites. Nuestro El ancho/espacio mínimo de línea es de 0,05 mm. y el espesor total es sólo 0.3milímetros. Estas especificaciones cumplen perfectamente con el diseño ultradelgado., Necesidades de alta densidad de los módulos de cámaras móviles actuales..

Clasificación & Construcción: Tipo IPC‑6013 4 Construcción de precisión

Clasificación científica

Diseñamos y fabricamos la PCB Rigid-Flex para cámara UGPCB para cumplir Tipo IPC‑6013 4 – Tablero impreso rígido-flexible multicapa. IPC define un tablero rígido-flexible por tres características: materiales rígidos y flexibles, tres o más capas conductoras, y orificios pasantes chapados (PTH). Nuestro producto satisface los tres.

Siguiendo IPC‑6012 (tableros rígidos) y IPC‑6013 (tableros flexibles), Los tableros rígidos-flexibles se dividen en tres categorías: rígido, flexible, y combinado. Nuestro producto pertenece a la tercera categoría., diseñado para montaje mixto.

Construcción multicapa

Nuestro apilamiento de 4 a 6 capas utiliza la siguiente estructura:

La zona rígida utiliza FR‑4 – el clásico material rígido de PCB. Ofrece alta resistencia mecánica y buen aislamiento eléctrico.. La zona flexible utiliza poliimida (PI) película. PI tiene un CTE bajo (hasta 10 ppm/°C), excelente flexibilidad, resistencia al calor, y resistencia química. Mantiene el rendimiento eléctrico bajo flexión repetida..

nosotros elegimos 0.012 milímetros (≈1/3 onzas) Cobre interior para reducir la tensión de flexión.. El 0.025 milímetros (≈2/3 onzas) El cobre exterior proporciona resistencia al impacto.. Para el área flexible, El espesor del cobre se mantiene entre 12 y 18 μm: se ha demostrado que equilibra la vida útil flexible y el rendimiento eléctrico..

El espesor total del acabado es solo 0.3 milímetros. Los tableros rígidos y flexibles típicos miden entre 0,5 y 0,8 mm.. Nuestro diseño ultrafino ahorra más de 50% de altura Z, dando a los diseñadores de teléfonos un espacio valioso.

Principio de trabajo: Soporte rígido + Interconexión flexible + Transición perfecta

Nuestra PCB rígida-flexible funciona según tres principios:

Las zonas rígidas actúan como esqueleto. – FR‑4 admite el sensor CMOS, controlador de enfoque automático, y circuitos integrados de administración de energía. Estos componentes se sueldan sobre la superficie rígida., formando el cerebro y el corazón del módulo.

Las zonas flexibles actúan como articulaciones. – El material base PI con cobre ultrafino permite doblarse en cualquier ángulo sin romper los circuitos.. El módulo de la cámara se pliega dentro del cuerpo del teléfono, por ejemplo, Doblando 90° desde la placa principal para alinear con la abertura de la lente..

Las zonas de transición rígido-flexibles permiten una conexión perfecta – Las pistas de cobre conectan directamente secciones rígidas y flexibles durante la laminación. Sin conectores, sin cables de puente. Esto elimina la resistencia de contacto., reflexión de señal, y aflojamiento mecánico. Los estándares IPC señalan que los cambios dieléctricos en la transición pueden causar fluctuaciones de impedancia. UGPCB controla esta fluctuación dentro de límites aceptables mediante un diseño de apilamiento preciso y ajuste de impedancia..

Especificaciones clave

---

Ventajas de rendimiento: Por qué se destaca UGPCB

1. Capacidad de línea ultrafina – 0.05 mm Línea/Espacio

Nuestra PCB Rigid‑Flex para cámara logra 0.05 milímetros (2 mil) ancho y espacio mínimos de línea. Esta precisión se encuentra entre las mejores de la industria.. Los líderes mundiales están presionando hacia 40 líneas µm, pero UGPCB ya produce en masa 50 líneas µm.

¿Por qué esto importa?? Un sensor de imagen CMOS (CEI) a menudo tiene 0.4 paso de pasador mm. Las líneas más finas le permiten desplegar más señales en un área pequeña, admite un mayor número de píxeles y velocidades de fotogramas más rápidas.

Al enrutar el área flexible de una PCB rígida-flexible, debe mantener la desviación del ancho de línea dentro de ≤0,02 mm en la misma zona de plegado. De lo contrario, Los puntos de tensión locales causan grietas.. El grabado preciso de UGPCB mantiene la tolerancia del ancho de línea dentro de ±10% en todo el tablero., Totalmente compatible con los requisitos de aceptabilidad IPC‑A‑600..

2. Acabado de superficie ENEPIG: no más almohadilla negra

Usamos ENÉPICO (Níquel electrozados con electricidad de oro de paladio) como nuestro acabado superficial. La pila de capas es:

• Níquel (En): 3-5 μm – barrera de difusión entre el cobre y las capas superiores

• Paladio (PD): 0.05-0,1 μm: la innovación clave que detiene el Black Pad

• Oro (au): 0.03-0,05 μm – protección contra la oxidación y soldabilidad

La capa de paladio elimina completamente la Almohadilla negra defecto común con ENIG tradicional. El paladio forma una película densa sobre el níquel., evitando que el baño de oro corroa el níquel. Esto garantiza la confiabilidad de la unión soldada a largo plazo..

Para módulos de cámara, ENEPIG ofrece otro beneficio crítico: Compatibilidad con unión y soldadura de alambre de aluminio.. El chip del sensor CMOS se conecta mediante uniones de cables de aluminio., mientras que los componentes pasivos como los condensadores necesitan soldadura. ENEPIG admite ambos: un verdadero acabado de superficie universal para PCB rígido-flexibles.

3. 0.3 mm Diseño ultradelgado: ahorra un valioso espacio

Dentro de un teléfono inteligente, cada 0.1 mm cuenta. Nuestra tabla rígida-flexible mide apenas 0.3 milímetros espesor acabado (≈0,2 mm rígido + ≈0,1 mm de flexión). Compare esto con las PCB rígidas típicas de 0,8 a 1,6 mm, o tableros rígidos-flexibles típicos de 0,5 a 0,8 mm. Nuestro diseño ahorra más 50% de espesor. Los fabricantes de teléfonos pueden utilizar ese espacio para un cuerpo más delgado o un sensor de imagen más grande.

4. Integración Rigid-Flex: sin conectores, Mayor confiabilidad

Las soluciones tradicionales utilizan tres piezas.: tablero rígido + FPC + conector BTB. Esto tiene tres grandes problemas.:

• El conector ocupa la altura Z.

• Resistencia de contacto (decenas de miliohmios) causa pérdida de señal

• La vibración puede aflojar el conector.

La integración rígido-flexible de UGPCB resuelve los tres:

• Guarda más 60% del volumen de montaje

• Sin conector significa que no hay falla de contacto

• Simplifica el montaje: una placa lo hace todo

• La vida útil dinámica alcanza decenas de miles de ciclos gracias al PI y al cobre fino

5. 4-6 capas: flexible para cualquier módulo de cámara

Diferentes módulos de cámara necesitan diferente complejidad:

• Cámara dual básica: 4 las capas funcionan bien

• Cámara triple o cuádruple: 6 Las capas proporcionan suficientes canales de señal.

• Zoom de periscopio: líneas de control adicionales para el mecanismo de zoom

• Cámaras de teléfonos plegables: Apilamiento especialmente optimizado para una alta vida útil.

UGPCB ofrece configuraciones de 4 y 6 capas. Tú eliges lo que se adapta a tu aplicación.

Pautas de diseño: 5 Puntos clave para ingenieros

1. Enrutamiento del área de curvas: siga las reglas de oro (IPC‑2223C)

La zona flexible debe soportar repetidas flexiones.. Siga las pautas IPC‑2223C:

• Ancho de traza: 0.1-0,2 mm (4-8 millones) en el área flexible. Evitar 0.05 mm rastros allí – aumentan el estrés.

• Dirección de ruta: Ruta a 45° o 90° con respecto al eje de curvatura. 45° propaga el estrés; 90° funciona para enrutamiento denso.

• Radio de curvatura mínimo: Para flexión dinámica, radio ≥ 6‑10 × espesor total de flexión. Con 0.1 mm de espesor de flexión, radio mínimo ≥ 0.6 milímetros.

• Sin vías ni pads en el área de curvatura – crean puntos de concentración de estrés.

2. Control de impedancia: suaviza la transición

La zona de transición rígido-flexible cambia la constante dieléctrica. La impedancia puede saltar hasta 32% si no está controlado. La UGPCB recomienda:

• Utilice un compensación gradual del ancho de línea esquema

• Haga que la longitud de transición sea al menos 5 veces el espesor dieléctrico

• Trabaje con los ingenieros de UGPCB desde el principio: utilice parámetros de acumulación reales para la simulación de impedancia

3. Gestión térmica: espesor y corriente del cobre

Los tableros rígidos-flexibles disipan el calor con menos eficacia que los tableros rígidos. Para interior 0.012 mm cobre, mantener el rastro único actualizado a continuación 0.3 A (10°C aumento de temperatura, para IPC‑2221). Para rastros de energía, utilizar múltiples trazas paralelas o ruta en el exterior 0.025 mm cobre.

4. Coincidencia térmica de materiales - Diferencia CTE

FR-4 CTE (X/Y) es 13‑18 ppm/°C. El CTE flexible de PI es de 25 a 35 ppm/°C. La diferencia supera 10 ppm/°C. Esto crea estrés durante el reflujo.. UGPCB controla esto mediante: usando película PI de bajo CTE (CTE < 10 ppm/°C), agregar una capa de amortiguación en la interfaz rígido-flexible, y optimizar el perfil de reflujo.

5. Pads y Vias: use lágrimas y refuerzo

En PCB rígido-flexibles:

• Agregar almohadillas en forma de lágrima donde las pistas se encuentran con vías o pads: esto aumenta la resistencia mecánica

• Las aberturas de la cubierta deben ser de 0,05 a 0,15 mm más grandes que la almohadilla en cada lado para una soldadura confiable

Proceso de fabricación: 13 Pasos desde el núcleo hasta el tablero terminado

UGPCB sigue el tipo IPC‑6013 4 requisitos. Los principales pasos del proceso son:

1. Corte de núcleo flexible – FCCL de alta calidad (laminado revestido de cobre flexible) cortar a medida, luego tratamiento con plasma (300-500W, 60-90 seg.) para aumentar la adherencia de la superficie a Ra 0,4‑0,6 μm.

2. Circuito de capa interior – Laminación de película seca, exposición, desarrollo, aguafuerte. mi linea 0.05 mm con estricto control de tolerancia.

3. AOI de la capa interna – La inspección óptica automática detecta aperturas, bermudas, y mellas.

4. Corte de núcleo rígido y circuito de capa interior. – Mismo proceso para núcleos FR‑4.

5. Apilamiento y laminación – Núcleos de FR‑4 y PI apilados y laminados bajo calor y presión elevados utilizando un perfil de presión escalonado.

6. Perforación – Perforación mecánica para agujeros PTH. Tolerancia del diámetro del agujero ±0,05 mm.

7. PTH y revestimiento de cobre – Deposición de cobre no electrolítica seguida de revestimiento electrolítico para alcanzar 0.012 milímetros (interno) o 0.025 milímetros (exterior) espesor de cobre. La integridad de la pared del orificio cumple con la clase IPC‑A‑600 2/3.

8. Circuito de capa exterior – Transferencia de imágenes y grabado para calcos finales..

9. máscara de soldadura – Se aplica una máscara de soldadura fotoimagen en blanco o negro., expuesto, y desarrollado.

10. Acabado superficial – ENEPIG – Deposición secuencial de Ni (3-5 µm), PD (0.05-0,1 µm), y au (0.03-0,05 µm).

11. Enrutamiento / corte por láser – Corte de forma final. Zonas rígidas fresadas, zonas flexibles dejadas intactas.

12. prueba electrica & sonda voladora - 100% prueba de continuidad y aislamiento.

13. Inspección final & embalaje – Inspección visual según IPC‑A‑600, luego envasado al vacío.

UGPCB controla estrictamente el registro capa a capa. Los tableros rígido-flexibles multicapa necesitan un registro ≤ ±0,05 mm. Los núcleos flexibles pueden estirarse entre un 0,5 y un 1 % durante la laminación. UGPCB utiliza un sistema de alineación automática CCD (precisión de posicionamiento ±0,02 mm) para garantizar un registro preciso.

Escenarios de aplicación

Guión 1: Módulo de cámara principal para teléfono inteligente

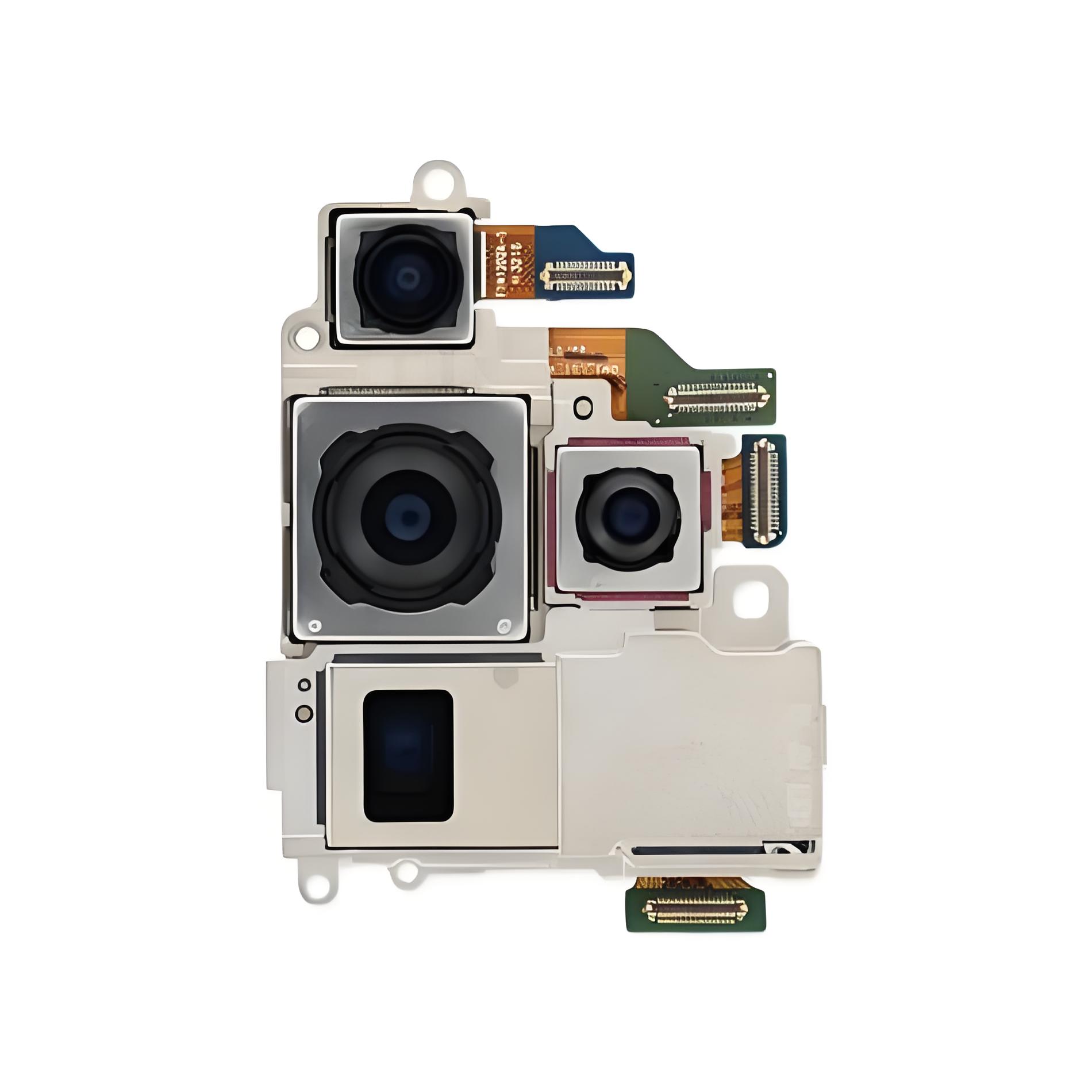

La cámara principal trasera es el mercado más grande para PCB rígido-flexibles. En un teléfono típico con triple cámara (ancho + ultra ancho + telefotográfico), Nuestra PCB Camera Rigid-Flex dirige los tres sensores de imagen a una placa base rígida, luego se conecta a la placa principal del teléfono a través de un conector BTB.

Guión 2: Módulo de teleobjetivo de periscopio

Los módulos de periscopio utilizan un prisma para reflejar la luz 90° en un conjunto de lentes laterales. Esto requiere una curva de 90° dentro del módulo.. Nuestras manijas de zona flexibles se doblan fácilmente, sin FPC ni conector adicional.

Guión 3: Cámara frontal & Cámara debajo de la pantalla

Los módulos de la cámara frontal son extremadamente sensibles al grosor. Nuestro 0.3 El tablero rígido-flexible ultradelgado de mm se desliza en el estrecho espacio entre la pantalla y el marco central.. Funciona especialmente bien para diseños de cámaras debajo de la pantalla..

Guión 4: Cámara de teléfono plegable

Los teléfonos plegables requieren una vida útil flexible dinámica de más de 200,000 ciclos de flexión. La zona flexible PI de UGPCB con enrutamiento optimizado cumple con este exigente requisito.

Guión 5: Automotor & Cámaras de seguridad

Más allá de los teléfonos móviles, Los módulos de cámaras de seguridad y para automóviles también necesitan PCB rígido-flexibles de alta confiabilidad.. Estas aplicaciones exigen pruebas de vibración y ciclos de temperatura más rigurosas, por ejemplo, 1,000 ciclos de -40 °C a 125 °C según IEC 60068‑2. Nuestro acabado ENEPIG y la combinación de materiales FR‑4+PI cumplen con este nivel de confiabilidad..

Seguro de calidad: Estándares IPC en todo momento

UGPCB fabrica y prueba PCB para cámaras Rigid-Flex según estos estándares internacionales:

La UGPCB mantiene la IATF 16949 certificación de gestión de calidad. Nuestros productos cumplen con las directivas medioambientales RoHS y REACH..

El mercado mundial de PCB rígido-flex alcanzó aproximadamente $2.604 mil millones en 2025 y se prevé que crezca hasta $3.726 mil millones por 2032, a una tasa compuesta 5.25% (fuente: DIResearch). Impulsado por teléfonos con múltiples cámaras, teléfonos plegables, y cámaras para automóviles, La demanda de PCB para cámaras Rigid-Flex seguirá expandiéndose. UGPCB está a la vanguardia de este crecimiento con especificaciones líderes en la industria y un riguroso sistema de calidad..

¿Por qué elegir UGPCB para la PCB rígida y flexible de su cámara??

• ✅ Capacidad de proceso ultrafino - 0.05 mm línea/espacio para módulos de cámara de alta densidad

• ✅ Acabado superficial ENEPIG – Sin almohadilla negra, admite tanto la unión de cables como la soldadura

• ✅ 0.3 Diseño ultrafino de mm. – Te da más espacio de diseño.

• ✅ 4-6 capas flexibles – Cubre la cámara dual al periscopio

• ✅ Tipo IPC‑6013 4 certificado – Calidad en la que puedes confiar

• ✅ Servicio integral de PCBA – Desde la fabricación de PCB hasta el montaje SMT

Obtenga una cotización y soporte técnico ahora

UGPCB ofrece soluciones completas, desde revisión de diseño y creación de prototipos hasta producción en volumen y ensamblaje de PCBA.. Ya sea que esté en la etapa de concepto o tenga archivos Gerber listos para usar, nuestro equipo técnico le responderá en el plazo 24 horas con una revisión de diseño profesional y una cotización rápida.

📧 Envía tu consulta a: ventas@ugpcb.com
🌐 Visita nuestro sitio web: www.ugpcb.com
📞 Línea directa de soporte técnico: +86‑755‑2721 1481

Por favor incluya la siguiente información para una cotización precisa:

1. Recuento de capas (4 o 6 capas)

2. Dimensiones y cantidad terminadas.

3. Color de máscara de soldadura (blanco o negro)

4. Si necesita ensamblaje de PCBA

*Referencias de datos técnicos: IPC‑6013E CN “Especificación de calificación y rendimiento para tableros impresos flexibles/rígidos-flexibles”, IPC‑A‑600H “Aceptabilidad de los tableros impresos”, IPC‑2223C “Estándar de diseño para tableros impresos flexibles”, IPC‑TM‑650 “Manual de métodos de prueba”, Serie IEC 60068‑2, DIResearch “Informe de mercado global de PCB rígidos-flexibles 2025-2032”.*
