Introducere în Resin Plug PCB
Prezentare generală a produsului

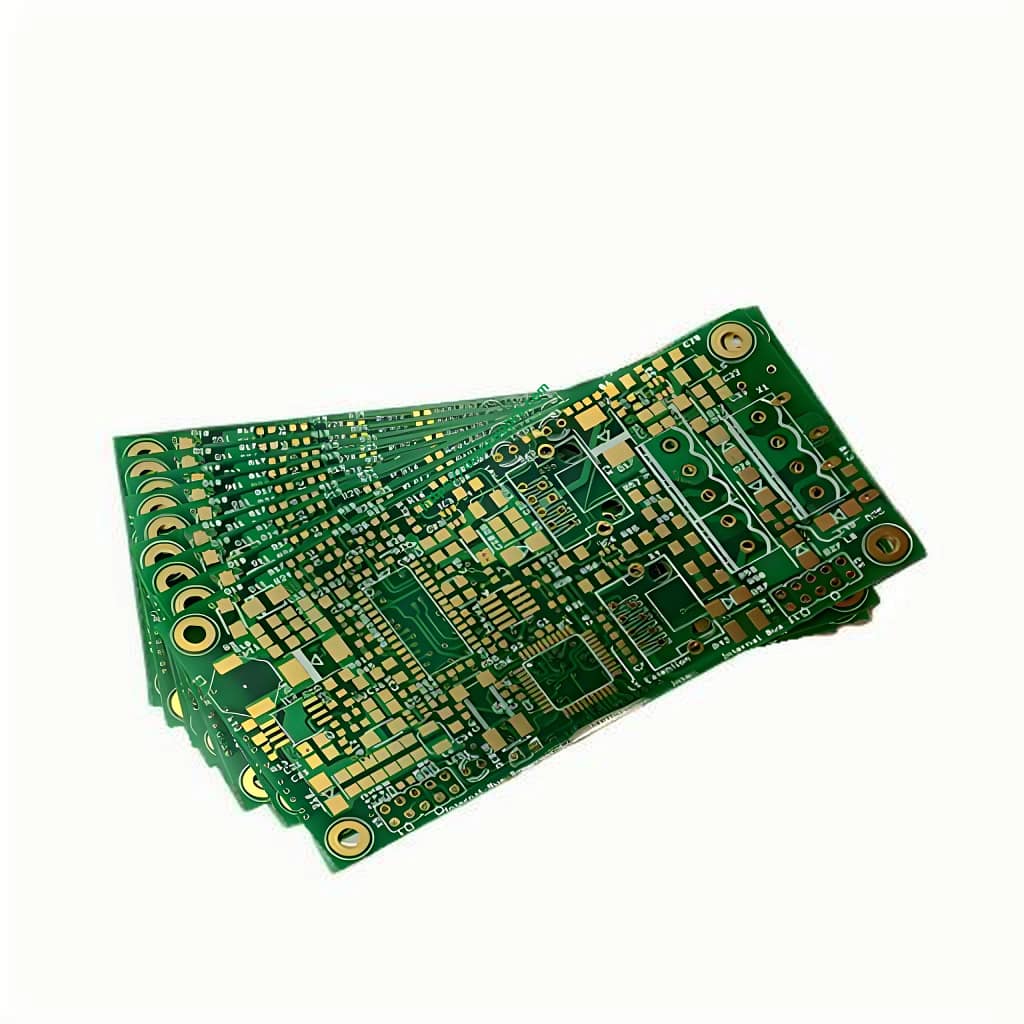

Resin Plug PCB este un tip specializat de placa de circuit imprimat (PCB) concepute pentru aplicații electronice de înaltă performanță. Încorporează tehnologia avansată de dop de rășină, ceea ce îi sporește stabilitatea mecanică și performanța electrică. Acest PCB este deosebit de util în produsele digitale în care spațiul și fiabilitatea sunt factori critici.
Scop și aplicare
Scopul principal al PCB-ului Resin Plug este de a oferi o platformă robustă și fiabilă pentru montarea și interconectarea componentelor electronice. Este utilizat pe scară largă în produse digitale, cum ar fi smartphone-urile, tablete, laptopuri, și alte dispozitive portabile. Designul său compact și durabilitatea ridicată îl fac ideal pentru aplicațiile electronice moderne care necesită precizie și eficiență.
Clasificare
Resin Plug PCB-urile pot fi clasificate pe baza mai multor criterii:
- Număr de straturi: Acest PCB are 6 straturi, permițând proiecte de circuite complexe și eficiente componentă plasare.
- Compoziție materială: Fabricat din material S1141, cunoscut pentru proprietățile sale termice și mecanice excelente.
- Tratament de suprafață: Dispune de tratament cu aur de imersie, care oferă o conductivitate superioară și rezistență la coroziune.
Material și construcție
Material
Resin Plug PCB este realizat din material S1141, ales pentru rezistența ridicată și stabilitatea termică. Acest lucru asigură că PCB poate rezista la condiții dure de operare, menținând în același timp integritatea structurală.
Detalii de construcție
- Straturi: PCB-ul este format din 6 straturi, oferind spațiu amplu pentru proiecte complexe de circuite.
- Grosime terminată: PCB-ul are o grosime finită de 1,2 mm, optimizarea atât a eficienței spațiului cât și a rezistenței mecanice.
- Grosime de cupru: Cu straturi de cupru de 1/0.5OZ, PCB-ul asigură o conductivitate electrică eficientă.
- Culoare: Disponibil în verde și alb, facilitând identificarea ușoară și integrarea estetică în diverse dispozitive.
Caracteristici de performanță
- Tehnologie specială: Utilizarea tehnologiei dopului de rășină îmbunătățește stabilitatea mecanică și performanța electrică a PCB-ului, făcându-l potrivit pentru aplicații de înaltă fiabilitate.
- Min min / Spaţiu: PCB-ul suportă componente cu pas fin, cu o urmă minimă și spațiu de BGA 3mil/3mil, permițând plasarea componentelor de înaltă densitate.
Proces de producție
Procesul de fabricație al unui PCB cu dop de rășină implică mai mulți pași cheie:
- Pregătirea materialelor: Selectarea și pregătirea materialului S1141 pentru performanțe optime.
- Stivuirea stratului: Stivuirea 6 straturi pentru a obține grosimea și funcționalitatea dorite.
- Gravura de model: Folosind gravarea chimică sau tăierea cu laser pentru a crea modele precise de circuite.
- Laminare: Comprimarea straturilor împreună la presiune și temperatură ridicată pentru a forma o unitate coeziune.
- Placare: Aplicarea de placare cu cupru pentru a asigura o bună conectivitate electrică.
- Tratament de suprafață: Tratarea suprafeței cu aur de imersie pentru a îmbunătăți conductivitatea și rezistența la coroziune.
- Controlul calității: Efectuarea de teste riguroase pentru a se asigura că PCB îndeplinește toate specificațiile de performanță.
Caracteristici cheie și avantaje
- Stabilitate mecanică ridicată: Tehnologia dopului de rășină oferă o stabilitate mecanică excepțională, reducerea riscului de defectare a componentelor.
- Performanță electrică excelentă: Designul PCB asigură o transmisie consistentă a semnalului și interferențe minime.
- Durabilitate: Fabricat din materiale de înaltă rezistență, asigurând fiabilitatea pe termen lung chiar și în condiții grele.
- Versatilitate: Potrivit pentru o gamă largă de produse digitale datorită designului său adaptabil și proprietăților materialelor.
Scenarii de utilizare
PCB-urile cu dop de rășină sunt esențiale în scenariile în care fiabilitatea ridicată și designul compact sunt critice, ca:
- Electronica de consum: Îmbunătățirea performanței și durabilității smartphone-urilor, tablete, si laptopuri.
- Dispozitive purtabile: Sprijinirea miniaturizării și fiabilității trackerelor de fitness și a ceasurilor inteligente.
- Electronică auto: Facilitarea sistemelor avansate de asistență pentru șofer și a unităților de infotainment în vehicule.
- Aplicații industriale: Permite un control și monitorizare precisă în sistemele de automatizare și control.
În concluzie, Resin Plug PCB reprezintă un progres semnificativ în tehnologia PCB, combinând stabilitatea mecanică ridicată cu performanța electrică excelentă. Construcția sa robustă și caracteristicile avansate îl fac o alegere ideală pentru produsele digitale moderne care necesită precizie și fiabilitate. Fie că este vorba de îmbunătățirea performanței electronicelor de larg consum sau de sprijinirea aplicațiilor critice pentru automobile, acest PCB iese în evidență ca o dovadă a inovației și a excelenței în inginerie.
