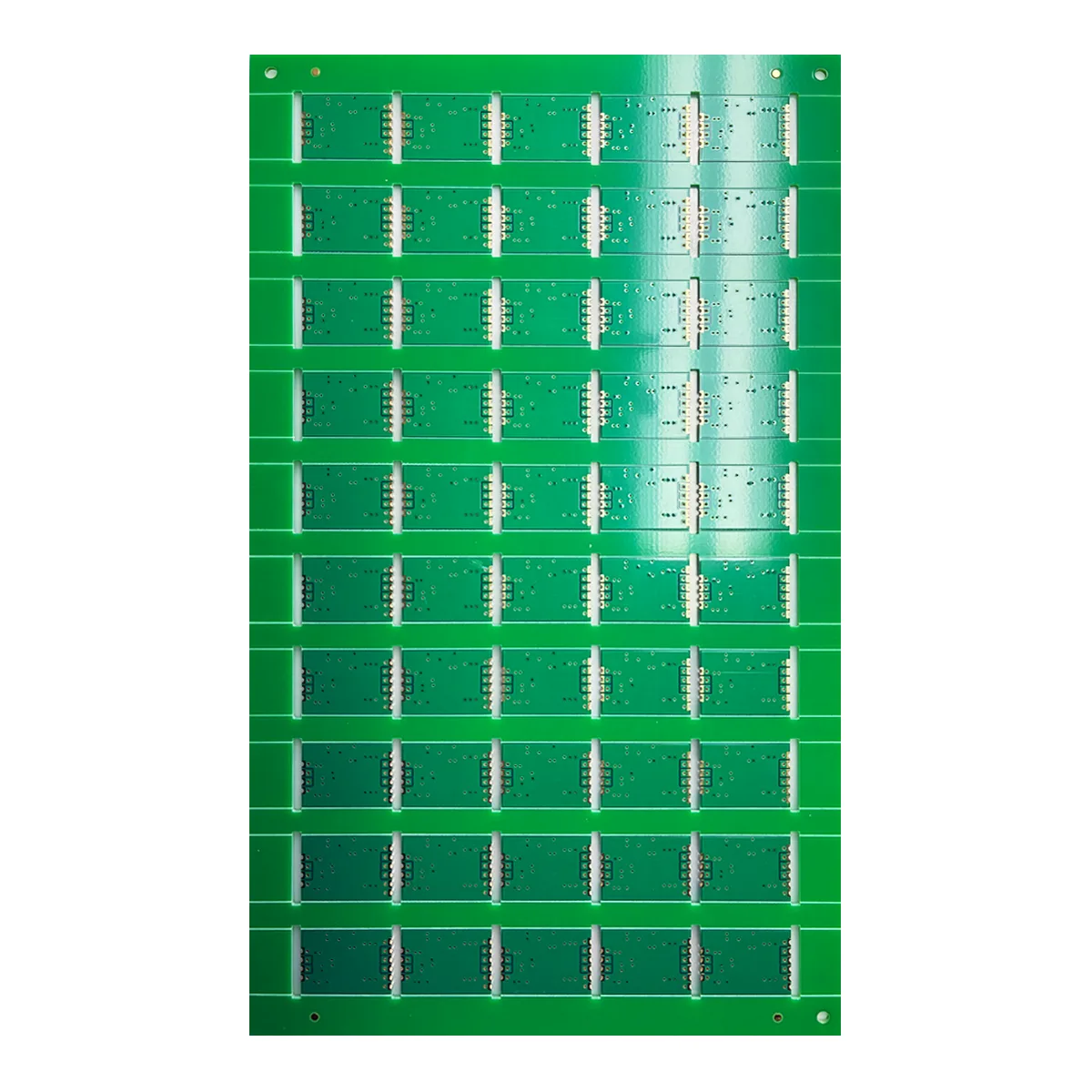

Introducere în compoziția materialului plăcii de circuite PCB FR4
Placa de circuite PCB FR4 este realizată în principal din FR-4, un grad ignifug de pânză din fibră de sticlă țesută impregnată cu rășină epoxidică. Acest material oferă izolație electrică și rezistență mecanică excepționale, făcându-l ideal pentru o varietate de aplicații electronice.
Caracteristici de performanță
Plăcile PCB FR4 prezintă rezistență la temperaturi ridicate, rezistenta la flacara, și stabilitate dimensională excelentă. Pot rezista la temperaturi de până la 130°C și își mențin integritatea structurală sub stres termic. Absorbția scăzută a umidității a materialului asigură performanțe electrice fiabile în medii umede.

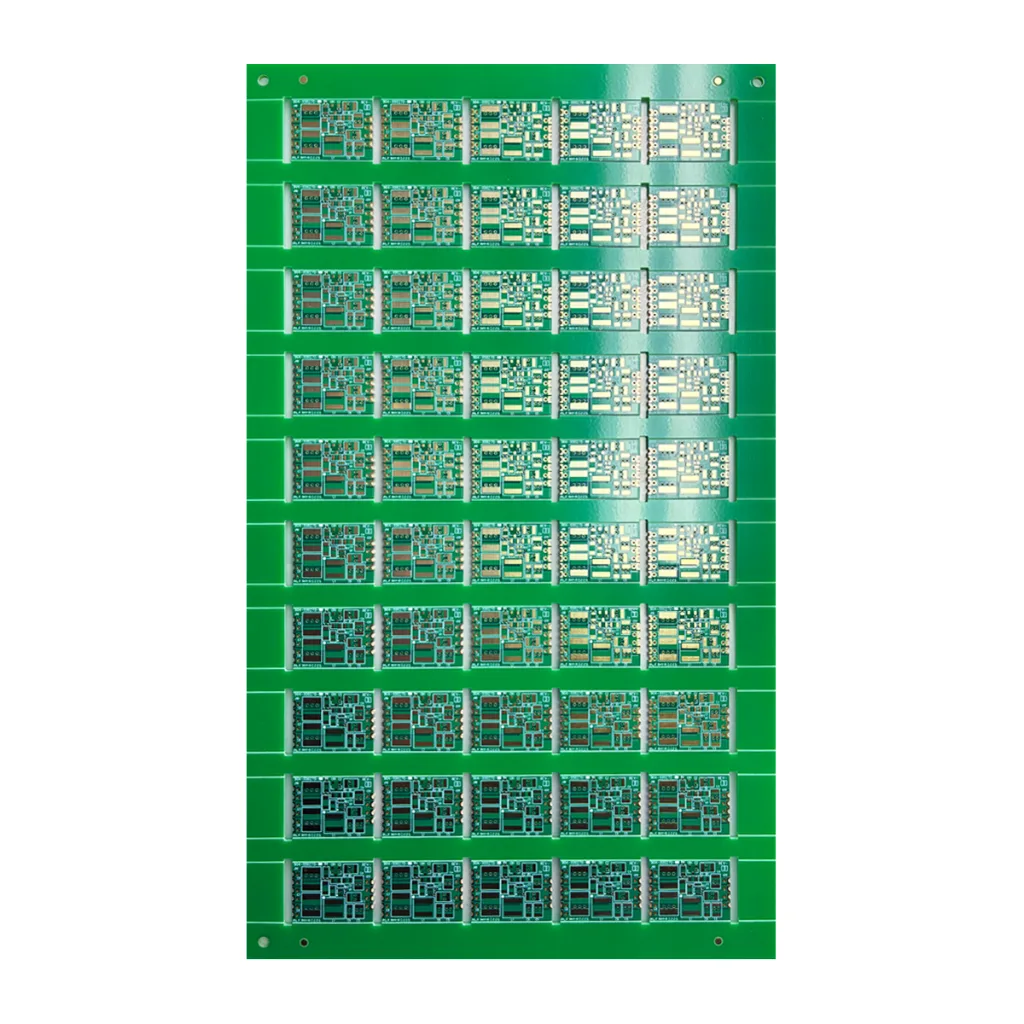

Proiectare structurală
Placa este un PCB FR4 cu 2 straturi, ceea ce înseamnă că are două straturi conductoare separate de un strat dielectric din material FR-4. Acest design permite rutarea circuitelor pe ambele părți ale plăcii, menținând în același timp izolarea electrică între ele.
Opțiuni de culoare și dimensiuni
Disponibil în diferite culori, inclusiv verde, negru, albastru, și alb, FR4 Placa de circuite PCB are o grosime finită de 1,20 mm. Grosimea cuprului este 1/1 Oz, oferind un echilibru bun între conductivitate și cost.
Finisaje de suprafață
Suprafața plăcii poate fi tratată cu Immersion Gold sau HASL (Nivelarea prin lipire cu aer cald). Immersion Gold oferă un finisaj de înaltă calitate, potrivit pentru aplicații sensibile care necesită rezistență la coroziune și rezistență scăzută la contact. Sângera, pe de altă parte, este o alegere rentabilă care oferă o suprafață lipibilă cu o conductivitate electrică bună.
Procesul de fabricație
Producția de plăci de circuite PCB FR4 implică mai mulți pași:
- Pregătirea lucrărilor de artă și aspectul designului.
- Gravarea laminatului placat cu cupru pentru a forma modelele de circuite dorite.
- Găurirea găurilor pentru cablurile componente și traversele.
- Placarea orificiilor si a suprafetelor pentru a asigura conductivitatea electrica.
- Aplicarea tratamentelor de suprafață precum Immersion Gold sau HASL.
- Inspecție finală și testare pentru a asigura calitatea.
Scenarii de aplicație
Versatilitatea plăcilor de circuite PCB FR4 le face potrivite pentru o gamă largă de aplicații. Sunt utilizate în mod obișnuit în modulele Wifi, unde performanța lor electrică fiabilă și rezistența la temperaturi ridicate sunt cruciale. De asemenea, sunt ideale pentru aparatele electrice care necesită robuste și rentabile plăci de circuite. În aceste aplicații, capacitatea plăcii de circuite PCB FR4 de a rezista la stresul termic și de a menține stabilitatea dimensională asigură o funcționare fiabilă în timp.
