Prezentare generală a plăcii de ardere

Placa de ardere este un tip specializat de PCB (Placă de circuit tipărită) proiectat pentru aplicații de testare de ardere IC, cunoscut și sub numele de BIB (Placă de ardere) PCB. Acesta este supus unor teste riguroase pentru a asigura fiabilitatea și longevitatea circuitelor integrate (CI) înainte ca acestea să fie implementate în dispozitive electronice.

Scopul plăcii de ardere

Scopul principal al plăcii de ardere este de a supune circuitele integrate la condiții de îmbătrânire accelerată pentru a identifica potențialele defecțiuni timpurii.. Acest proces ajută la filtrarea componentelor defecte înainte ca acestea să fie integrate în sisteme mai mari, reducând astfel rata de eșec generală și îmbunătățind calitatea produsului.

Clasificarea panoului de ardere

Plăcile de ardere pot fi clasificate în funcție de diverși factori, cum ar fi numărul de straturi, materialul folosit, dimensiune, și cerințe specifice aplicației. Placa noastră de ardere, de exemplu, este un strat de 20 PCB conceput special pentru testele de ardere IC.

Compoziție materială

Placa de ardere este fabricată folosind Material înalt TG TG175, care înseamnă temperatură ridicată de tranziție sticloasă. Acest material asigură că placa poate rezista la temperaturi mai ridicate în timpul procesului de ardere fără a-și compromite integritatea structurală.

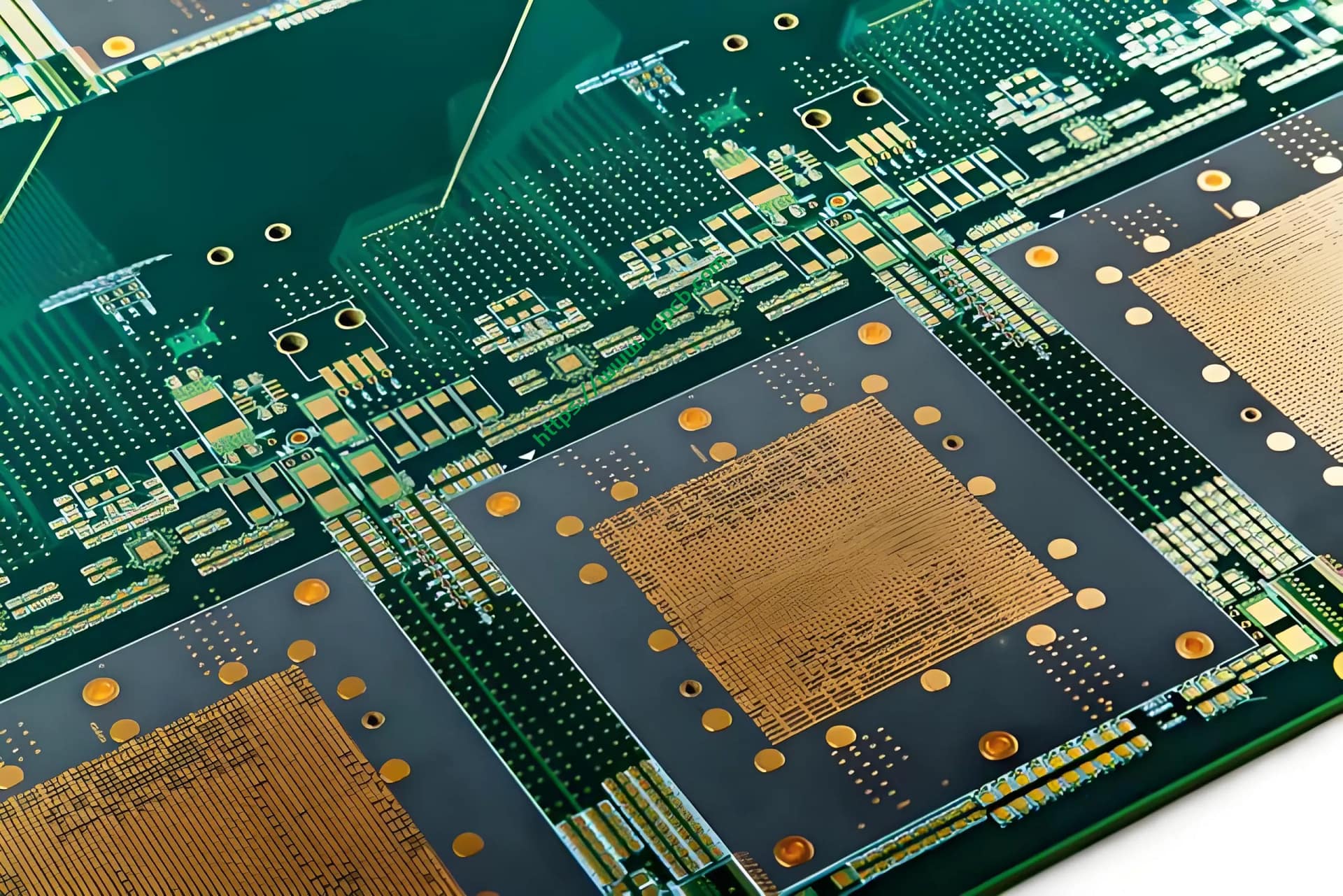

Specificații de performanță

Placa noastră Burn-in se mândrește cu specificații de performanță impresionante, inclusiv o grosime a plăcii de 3,2 mm, o dimensiune de 610 * 572mm, și un număr BGA de 24. Dispune de tehnologie de imersie a suprafeței de aur (3U) pentru o conductivitate sporită și rezistență la coroziune. Grosimea cuprului este optimizată atât pentru stratul interior, cât și pentru cel exterior, cu 70/35um pentru straturile interioare și 35um pentru stratul exterior.

Proiectare structurală

Designul structural al plăcii de ardere este adaptat pentru a satisface cerințele riguroase ale testării de ardere IC. Construcția cu 20 de straturi oferă spațiu amplu de rutare și izolație electrică, asigurând performanțe fiabile în timpul testului. Culoarea verde a plăcii ajută la inspecția vizuală și la identificare.

Caracteristici cheie

Unele dintre caracteristicile notabile ale plăcii noastre Burn-in includ materialul său de mare TG, ceea ce permite funcționarea la temperaturi mai ridicate, și finisajul suprafeței cu aur de imersie, care asigură contact electric excelent și rezistență la coroziune. În plus, designul plăcii acceptă un număr mare de BGA componente, făcându-l potrivit pentru aplicații complexe de testare IC.

Proces de producție

Producția unei plăci de ardere implică mai mulți pași, inclusiv prepararea materiei prime, laminare, foraj, placare cu cupru, gravare, și aplicarea finisării suprafeței. Fiecare pas este atent monitorizat pentru a asigura conformitatea cu standardele de calitate și cu specificațiile clienților. După producție, plăcile sunt supuse unor teste riguroase pentru a le verifica performanța și fiabilitatea.

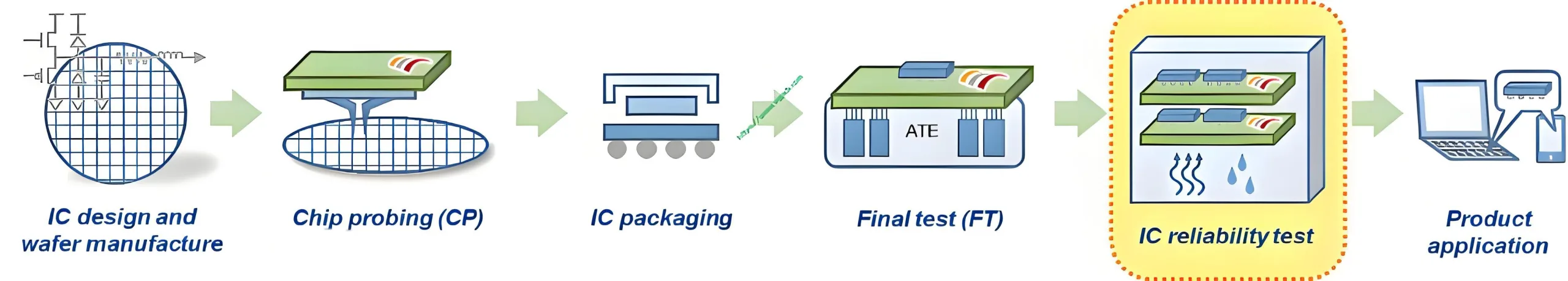

Scenarii de aplicație

Plăcile de ardere sunt utilizate pe scară largă în industria electronică, în special în fabricarea și testarea circuitelor integrate. Ele sunt esențiale pentru companiile care produc dispozitive electronice de înaltă fiabilitate, precum automobilele, aerospațial, și producătorii de echipamente medicale. Prin utilizarea Burn-in Boards, aceste companii pot asigura calitatea și fiabilitatea produselor lor înainte de a ajunge pe piață.
