Material PCB pentru orificii lamare LED
PCB-ul cu orificiu contraforat cu LED este realizat dintr-o bază robustă din aluminiu, oferind o bază solidă pentru diverse aplicații electronice. Aluminiul este ales pentru proprietățile sale excelente de disipare a căldurii, natură ușoară, si rezistenta la coroziune, făcându-l ideal pentru înaltă performanță PCB -uri.
Performanţă
Cu o conductivitate termică de 1,0 w/m.k, acest PCB asigură un transfer eficient de căldură, crucial pentru menținerea performanței optime în aplicațiile cu LED-uri unde acumularea de căldură poate fi o problemă semnificativă. Design cu un singur strat (1Straturi) simplifică circuitele, reducerea complexității și a potențialelor puncte de eșec.
Structura
PCB are o grosime finită de 1,2 mm, oferind un echilibru intre durabilitate si compactitate. Grosimea de cupru de 1 OZ (uncie pe metru pătrat) asigură o bună conductivitate electrică fără a adăuga greutate sau costuri excesive. Opțiunile de culoare albă sau neagră permit o mai bună integrare estetică în diverse aplicații.
Caracteristici speciale
Caracteristica remarcabilă a acestui PCB este procesul găurii de foraj. Lamarea implică mărirea intrării unei găuri pentru a crea o deschidere cilindrică cu fund plat. Acest lucru nu oferă doar un agent de curățare, aspect mai finisat, dar permite și montarea mai ușoară și mai sigură a componentelor, în special LED-urile, prin reducerea tensiunii asupra plăcii și creșterea stabilității mecanice.
Proces de producție
- Proiectare și aspect: The Design PCB este meticulos planificat, inclusiv poziționarea găurilor de foraj și a urmelor electrice.
- Pregătirea materialelor: Foile de aluminiu de înaltă calitate sunt pregătite la grosimea specificată.
- Gravarea circuitului: Stratul de cupru este gravat în modelul dorit pentru a forma circuitul.
- Contraalezarea: Găurile sunt forate precis pentru a îndeplini specificațiile de proiectare.
- Tratament de suprafață: OSP sau Immersion Tin este aplicat pentru a spori lipirea și pentru a proteja împotriva coroziunii.
- Controlul calității: Fiecare PCB este supus unor teste riguroase pentru a se asigura că îndeplinește toate standardele funcționale și estetice.
Scenarii de aplicație
Acest PCB cu orificiu contraforat cu LED este perfect pentru o gamă largă de aplicații bazate pe LED în care gestionarea căldurii și siguranța componentă montarea sunt primordiale. Acestea includ:

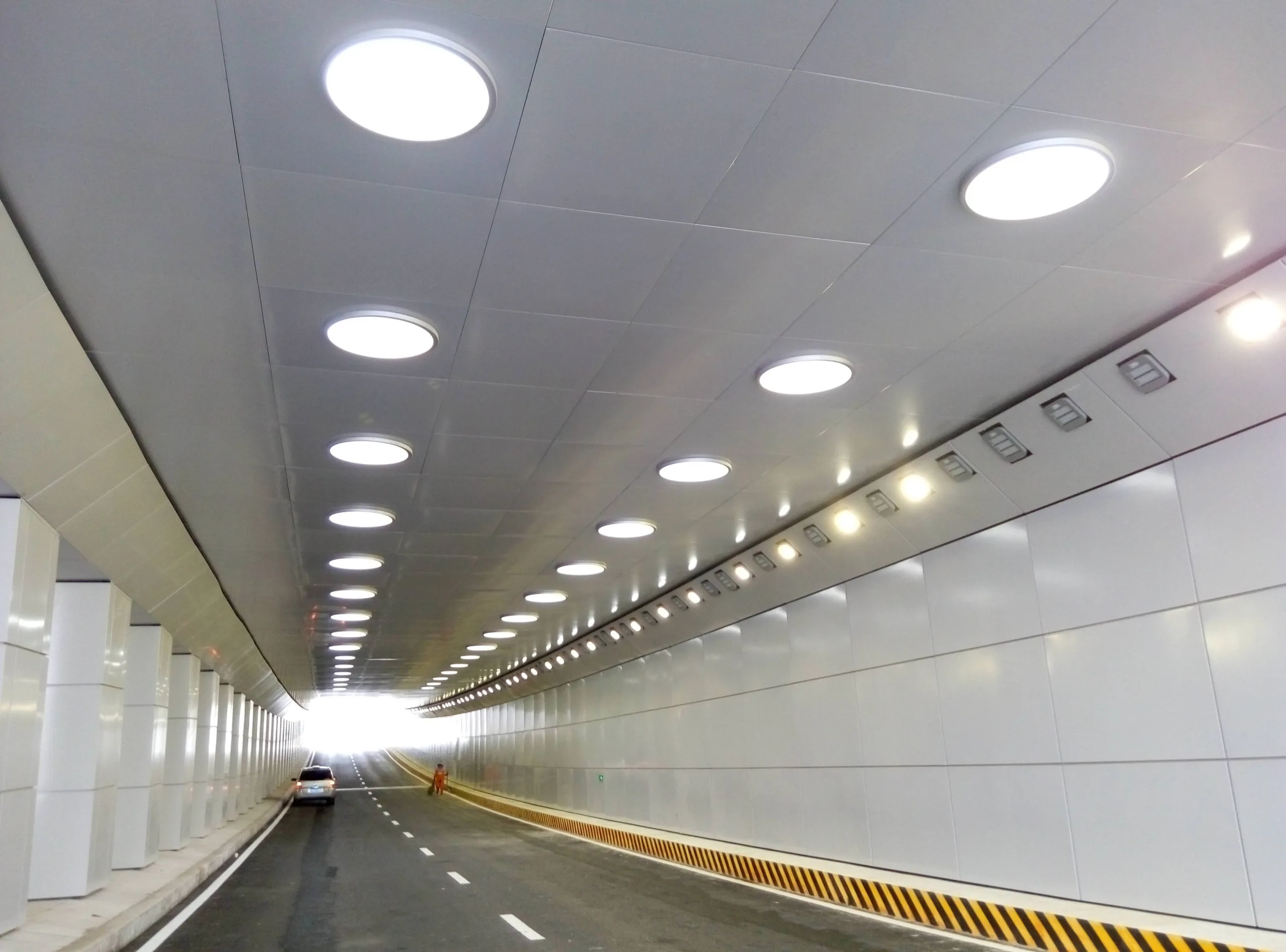

- Sisteme de iluminat cu LED: Pentru o disipare eficientă a căldurii în benzi LED, panouri, si becuri.
- Semnalizare și afișaje: Asigură funcționarea fiabilă în panouri digitale și afișaje publicitare.
- Iluminat Auto: Potrivit pentru faruri, luminile din spate, și iluminatul interior al vehiculelor.
- Electronică generală: Util în orice dispozitiv care necesită LED-uri de înaltă luminozitate, precum electronice de larg consum și mașini industriale.
În concluzie, PCB-ul LED cu orificiu contraforat oferă o combinație de eficiență termică, stabilitate mecanică, și atracție estetică, făcându-l o alegere excelentă pentru diverse aplicații centrate pe LED.
