Prezentare generală a modelului

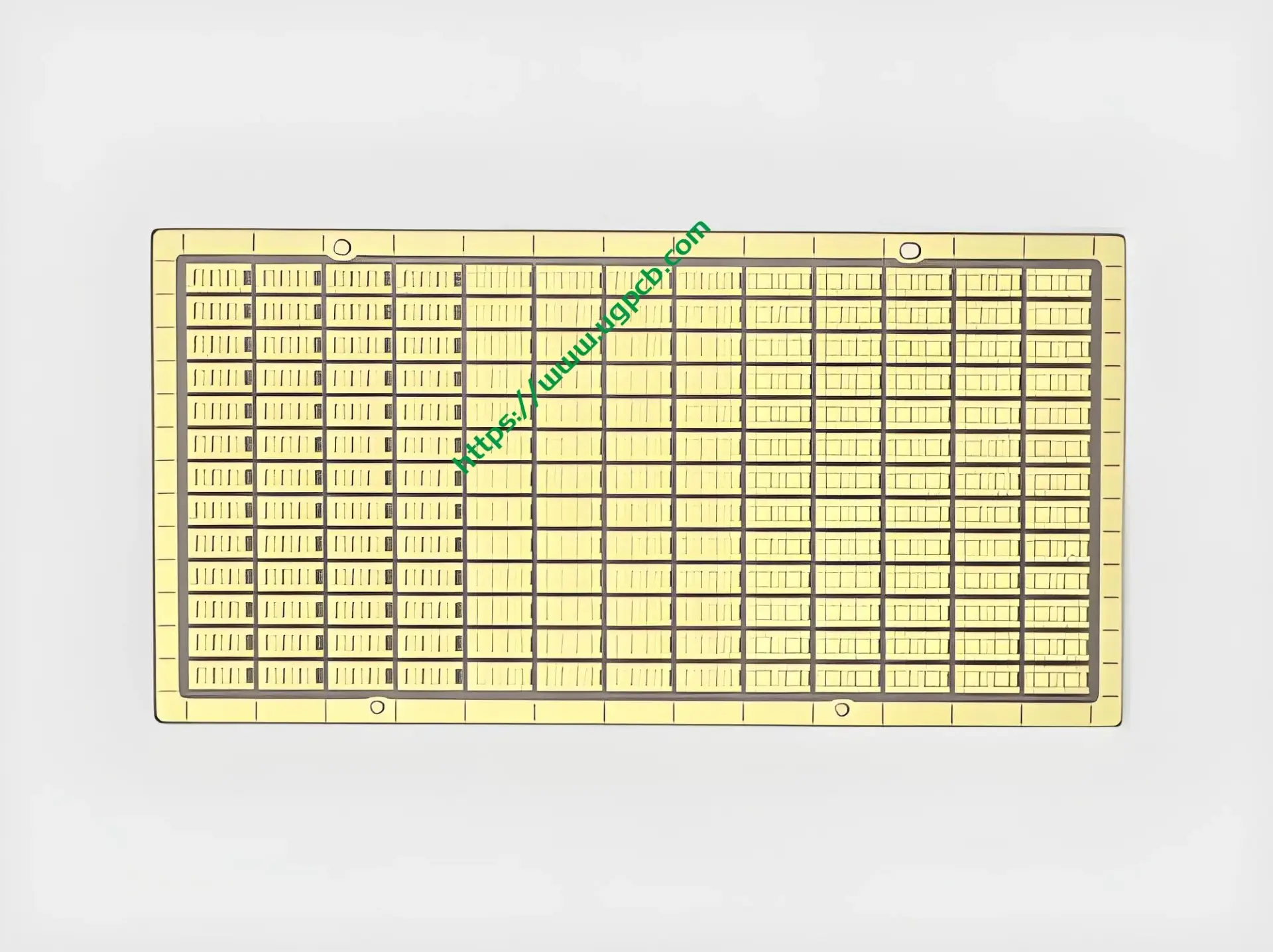

PCB-ul ceramic LED și PCB-ul substrat ceramic sunt avansate componente electronice concepute pentru aplicații de înaltă performanță. Aceste PCB -uri prezintă o construcție robustă și capacități superioare de management termic, făcându-le ideale pentru diverse aplicații solicitante.
Compoziție materială
Miezul acestor PCB-uri este compus dintr-o ceramică substrat, care oferă o conductivitate termică și o stabilitate mecanică excepționale. Materialul ceramic utilizat este în primul rând nitrură de aluminiu (AlN), cunoscut pentru conductivitate termică ridicată și conductivitate electrică scăzută, făcându-l o alegere excelentă pentru electronice de mare putere.
Configurare strat
Aceste PCB-uri sunt construite ca PCB-uri ceramice cu 2 straturi, ceea ce înseamnă că au două straturi de circuite încorporate în substratul ceramic. Această configurație permite proiecte de circuite mai complexe, menținând în același timp beneficiile proprietăților termice ale ceramicii.
Culoare și Aspect
Culoarea PCB-ului LED Ceramic și a PCB-ului substrat ceramic este albă, oferindu-le un aspect elegant și profesional. Suprafața ceramică albă ajută și la reflectarea luminii, ceea ce poate fi benefic în anumite aplicaţii.
Specificații de grosime
Grosimea substratului ceramic cu nitrură de aluminiu este controlată cu precizie la 0,635 mm, asigurând performanță și fiabilitate consecventă. Această grosime asigură un echilibru bun între rezistența mecanică și conductibilitatea termică.
Grosime de cupru
Grosimea cuprului pe aceste PCB-uri este de 1 OZ (35unul), ceea ce este suficient pentru a transporta curenți mari menținând în același timp o bună conductivitate electrică. Stratul de cupru este gravat pentru a forma modelele de circuite dorite.
Tratament de suprafață
The surface of the copper circuitry is treated with immersion gold, which provides excellent corrosion resistance and electrical conductivity. The gold thickness is >=3U”, ensuring reliable connections and long-term durability.
Deschidere minimă
The minimum aperture size on these PCBs is 0.8mm, allowing for the use of small components and tight packaging layouts. This feature is crucial for high-density electronics applications.
Caracteristici de performanță
The LED Ceramic PCB and Ceramic Substrate PCB offer several performance characteristics that make them superior to PCB-uri tradiționale:
- Conductivitate termică ridicată: The ceramic substrate effectively dissipates heat, preventing thermal buildup and component failure.
- Performanță electrică excelentă: The combination of ceramic and copper provides stable electrical properties, making these PCBs ideal for high-frequency and high-power applications.
- Stabilitate mecanică: Substratul ceramic este foarte rezistent la stres mecanic și vibrații, asigurând performanță fiabilă în medii dure.
Proces de producție
Producția de PCB-uri ceramice LED și PCB-uri cu substrat ceramic implică mai mulți pași:
- Prepararea substratului ceramic: Materialul ceramic este prelucrat pentru a forma forma și grosimea substratului dorite.
- Design de circuit și gravare: Modelele circuitelor sunt proiectate și gravate pe stratul de cupru folosind tehnici de fotolitografie și gravare.
- Asamblare și Laminare: Straturile de cupru gravate sunt asamblate cu substratul ceramic, iar ansamblul este laminat pentru a forma o structură coeziune.
- Forare si placare: Găurile sunt găurite pentru plasarea componentelor, iar suprafețele sunt placate cu aur de imersie pentru a oferi rezistență la coroziune și conductivitate electrică.
- Inspecție finală și testare: PCB-urile finite sunt inspectate pentru calitate și testate pentru a se asigura că îndeplinesc specificațiile de performanță.
Scenarii de aplicație
PCB-ul ceramic LED și PCB-ul substrat ceramic sunt ideale pentru o gamă largă de aplicații de mare putere, inclusiv:
- Iluminare LED de mare putere: Aceste PCB-uri pot face față curenților și temperaturilor ridicate generate de LED-urile de mare putere, făcându-le potrivite pentru aplicații de iluminat cu LED, cum ar fi luminile stradale, iluminat industrial, și faruri auto.
- Invertoare de energie solară: Conductivitatea termică ridicată a PCB-urilor ceramice le permite să disipeze eficient căldura generată de invertoarele solare, asigurând o funcționare fiabilă și eficientă.
- Alte electronice de mare putere: Aceste PCB-uri sunt potrivite și pentru alte aplicații electronice de mare putere, precum surse de alimentare, controlere de motoare, și sisteme de management al bateriei.
În concluzie, PCB-ul LED Ceramic și PCB-ul cu substrat ceramic oferă performanță și fiabilitate excepționale, făcându-le ideale pentru aplicații electronice de mare putere și de înaltă performanță.
