Funcţie
Funcția de comunicare: acceptă transmisia de date cu două canale GPRS și SMS; suportă comunicarea de date multi-centre.
Funcția de utilizare: colectează date despre dispozitivele seriale, cum ar fi instrumentul în serie, colector, PLC, etc.
Funcție de management de la distanță: acceptă setarea parametrilor de la distanță, upgrade de program
Caracteristici
Design industrial, potrivit pentru mediul exterior dur.
Watchdog software și hardware încorporat, nici un accident, nicio deconectare.
Suportă transmisie transparentă a datelor.
Suportă funcția de rezoluție a numelui de domeniu.
Sprijiniți diverse software de configurare și utilizatori pentru a-și dezvolta propriul sistem software.
Avantaje
În comparație, utilizarea modulului de transmisie de date fără fir pentru a stabili o metodă dedicată de transmitere a datelor fără fir are următoarele avantaje față de alte metode. Următoarele prezintă avantajele utilizării modulului de transmisie de date fără fir DATA-6106 pentru a stabili o metodă dedicată de transmitere a datelor fără fir în comparație cu comunicarea prin cablu.
Ieftin
Stabilirea comunicațiilor prin cablu necesită pozarea cablurilor sau excavarea șanțurilor de cabluri, care necesită multă forță de muncă și resurse materiale; în timp ce utilizarea stațiilor de transmisie de date fără fir pentru a stabili o metodă dedicată de transmitere a datelor fără fir nu necesită așezarea cablurilor sau excavarea șanțurilor de cabluri, dar necesită doar conexiuni la fiecare terminal. Pot fi configurate stații de transmisie de date fără fir și antene de înălțimi adecvate. În contrast, utilizarea modulelor de transmisie de date fără fir pentru a stabili o metodă dedicată de transmitere a datelor fără fir economisește forță de muncă și resurse materiale, iar investitia este si destul de economica.
Desigur, în unele sisteme de comunicaţii de date apropiate, comunicarea fără fir nu este mai ieftină decât metodele cu fir, dar uneori mediul real de la fața locului este dificil de conectat, iar clienții încă aleg metode wireless pentru a realiza comunicarea în funcție de nevoile lor. Nevoile mediului la fața locului.
Perioada scurta de constructie
Când este necesar să vă conectați și să comunicați cu site-uri la distanță de la câțiva kilometri până la zeci de kilometri distanță, utilizarea metodelor cablate necesită instalarea de cabluri de lungă distanță sau excavarea de șanțuri lungi de cabluri. Acest ciclu de proiect poate dura câteva luni. Utilizarea modulelor de transmisie a datelor pentru a stabili o metodă dedicată de transmitere a datelor fără fir necesită doar instalarea de antene de înălțimi adecvate, iar ciclul de inginerie durează doar câteva zile sau săptămâni. În contrast, metodele fără fir pot stabili rapid legături de comunicare, scurtând foarte mult ciclul proiectului
Adaptabilitate bună
Limitările comunicațiilor prin cablu sunt prea mari. Când întâlniți niște medii speciale de aplicații, precum mediile geografice speciale precum munții, lacuri, si paduri, sau medii de aplicații în care cablarea este dificilă, cum ar fi obiectele în mișcare, rețelele cu fir vor fi restricționate. Ingineria cablajelor are constrângeri extrem de puternice. Utilizarea modulelor de transmisie de date fără fir pentru a stabili o metodă dedicată de transmitere a datelor fără fir nu va fi supusă acestor restricții. Prin urmare, utilizarea modulelor de transmisie de date fără fir pentru a stabili o metodă dedicată de transmisie de date fără fir va avea o acoperire mai bună și mai largă decât utilizarea modulelor de transmisie de date fără fir pentru a stabili o metodă de transmisie de date fără fir dedicată. Comunicare prin cablu. Adaptabilitatea aproape nu este limitată de mediul geografic.
Scalabilitate bună
După stabilirea unei reţele de comunicaţii, utilizatorii adaugă adesea echipamente noi datorită necesităților sistemului. Dacă se utilizează o metodă prin cablu, este necesară recablarea, construcția este mai deranjantă, iar linia de comunicare originală poate fi deteriorată. Cu toate acestea, dacă o stație de transmisie de date fără fir este utilizată pentru a stabili o metodă dedicată de transmitere a datelor fără fir, este necesar doar conectarea noului dispozitiv la stația de transmisie de date fără fir. Extinderea sistemului se poate realiza prin conexiune reciprocă, care are o scalabilitate mai bună în comparație.
Parametrii tehnici
Format de date: 8 biți de date, 1 oprește puțin, bit de paritate (ciudat, chiar, nici unul) poate fi setat.
Rata baud: 300, 600, 1200, 2400, 4800, 9600, 19200 (Bit/S) opțional.
Cod de eroare de comunicare: ≤10.
Alimentare electrică: 10V~30V DC.
Curent mediu: <70mA/12V.
Mediu de lucru: Temperatură: -40~+85℃; Umiditate: ≤95%.

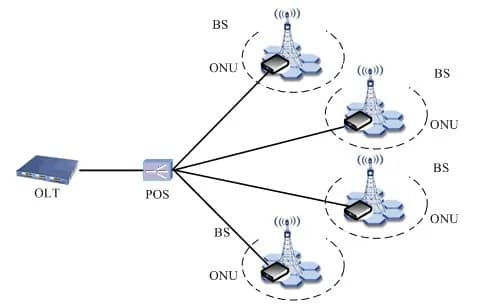

Transmiterea datelor
Transmiterea datelor poate fi pur și simplu împărțită în două categorii: cu fir (inclusiv pozarea cablurilor optice, cabluri sau închirierea liniilor de telecomunicații) și wireless (împărțit în stabilirea unui sistem dedicat de transmisie de date fără fir (433Banda de frecvență MHZ și banda de frecvență 2.4G) sau împrumut CDPD, GSM, CDMA and other public network information platforms).
Câmp de aplicație
Wireless communication modules are widely used in vehicle monitoring, telecomanda, telemetry, small wireless networks, wireless meter reading, access control systems, community paging, industrial data acquisition systems, wireless tags, identity recognition, contactless radio frequency smart cards, small wireless data terminals, security and fire protection systems, wireless remote control systems, biological signal acquisition, hydrological and meteorological monitoring, robot control, wireless 232 data communication, wireless 485/422 data communication, digital audio, digital image transmission and other fields.
Aplicație:
The first thing users care about is the transmission distance, but distance is not a problem. The near end uses the 433MHz frequency band wireless data terminal DTD433, and the far end uses the GPRS transparent data terminal DTP_S09F. The so-called “near” înseamnă că majoritatea fabricilor și minelor pot fi acoperite în interior 3 kilometri; asa-numitul “departe” înseamnă că distanța de comunicare depășește 3 kilometri, chiar și în diferite regiuni și țări. Din fericire, Rețeaua China Mobile a acoperit întreaga lume, iar distanța nu este o problemă. Combinația dintre DTP_S09F și DTD433 poate îndeplini majoritatea cerințelor de măsurare și control fără fir.
Soluție de comunicare fără fir între mai multe PLC-uri
Instrucțiuni de proiectare pentru comunicația wireless MODBUS între mai multe Siemens S7_200, cu instrucțiuni de proiectare și programe pentru mașinile PLC master și slave.
Wireless N:N design de comunicare între mai multe PLC-uri Mitsubishi, Inovance PLC și Mitsubishi PLC au aceeași soluție.
Rutina de comunicare fără fir MODBUS între două PLC-uri Delta, codul sursă al programului și instrucțiunile de proiectare. ◆ Aplicație de conectare a terminalului de date PLC fără fir și a terminalului de măsurare și control MODBUS fără fir
PLC și terminalul comutator fără fir 4DI/4DO DTD433H și terminalul analogic fără fir 4AI/4AO DTD433F în 3 kilometri realizează comunicații fără fir folosind protocolul MODBUS pentru a realiza transmisia wireless MODBUS. ◆Soluție de comunicare fără fir între ecranul tactil și PLC
Comunicație fără fir între Siemens 200PLC și terminalul de date PLC fără fir și ecranul tactil Shenzhen Buke;
Ecran tactil Wei Lun și comunicare wireless S7-200 PPI;
Ecran tactil Kunlun Tongtai MCGS și comunicație fără fir PLC;
Ecran tactil Autoface și comunicare MODBUS fără fir PLC Siemens;
Exemplu de comunicare fără fir cu ecran tactil de afișare și control
Când rulați programul de configurare a ecranului tactil, puteți utiliza protocolul MODBUS, Protocolul Siemens PPI, Mitsubishi N:protocol N, Protocolul Yonghong PLC, Protocolul Delta PLC, etc. ◆Software de configurare și soluție de comunicare fără fir PLC
Software-ul Configuration King și PPI wireless Siemens PLC, Comunicare MODBUS;
Software de configurare a controlului forțat și comunicație fără fir Siemens PLC;
Măsuri preventive
Modulul trebuie modulat pentru a funcționa corect. Dispozitivele comune de codificare cu coduri fixe, cum ar fi PT2262/2272, pot fi conectate direct, ceea ce este foarte simplu. Pentru că este un cip de codificare dedicat, efectul este foarte bun și distanța de transmisie foarte mare.
O altă utilizare importantă a acestui modul este cooperarea cu microcontrolerul pentru a realiza comunicarea de date. În acest moment, există anumite aptitudini:
- Viteză rezonabilă de comunicare
Rata maximă de transmisie a datelor a modulului de date este de 9,6 KB, care este în general controlat la aproximativ 2,5k. Dacă rata de date este prea mare, va reduce sensibilitatea de recepție, crește rata de eroare de biți, și chiar nu reușesc deloc să funcționeze.
- Format de codificare a informațiilor rezonabil
Când microcontrolerul și modulul funcționează, de obicei ei definesc singuri protocolul de transmisie. Indiferent de metoda de modulare folosită, formatul codificării informațiilor transmise este foarte important, care afectează direct transmisia și recepția fiabilă a datelor.
Recomandare de format de grup de coduri
Preambul + cod de sincronizare + cadru de date, lungimea preambulului ar trebui să fie mai mare de 10 ms pentru a evita zgomotul de fundal, deoarece primul bit de date primit de modulul de recepție este ușor interferat (adică. interferență de nivel zero), iar datele primite sunt greșite. Prin urmare, Codificarea și decodificarea procesorului pot adăuga câteva coduri deformate înainte de bitul de identificare a datelor pentru a suprima interferența de nivel zero. Codul de sincronizare este folosit în principal pentru a distinge între preambul și date. Are anumite caracteristici, astfel încât software-ul să poată identifica codul de sincronizare prin anumiți algoritmi și să se pregătească pentru primirea datelor în același timp.
Nu utilizați cod care nu se întoarce la zero pentru cadre de date, darămite lung 0 si lung 1. Utilizați codul Manchester sau codul POCSAG, etc.
Interferența microcomputerului cu un singur cip la modulul de recepție
Când MCU simulează 2262, este in general normal. Cu toate acestea, când microcomputerul cu un singur cip simulează 2272 decodare, se constată de obicei că distanța telecomenzii se scurtează foarte mult. Acest lucru se datorează faptului că înmulțirea frecvenței ceasului MCU va interfera cu modulul de recepție. Interferența electromagnetică a 51 microcontrolerul de serie este relativ mare. 2051 este ceva mai mic, iar seria PIC este relativ mică. Trebuie să luăm câteva măsuri anti-interferență pentru a reduce interferența. De exemplu, microcontrolerul și circuitul de recepție a telecomenzii sunt alimentate de două surse de alimentare de 5V, placa de recepție este alimentată de un singur cip 78L05, zona ceasului microcontrolerului este departe de modulul de recepție, frecvența de funcționare a microcontrolerului este redusă, iar în mijloc se adaugă un scut.
Cel mai bine este să realizați un circuit de izolare atunci când modulul de recepție este interfațat cu 51 microcontroler de serie, astfel încât interferențele electromagnetice ale microcontrolerului la modulul de recepție să poată fi mai bine reduse.
Când modulul de recepție funcționează, în general emite impulsuri de nivel înalt, nu niveluri DC, deci nu poate fi testat cu un multimetru. În timpul depanării, o diodă emițătoare de lumină și un rezistor de 3K pot fi conectate în serie pentru a monitoriza starea de ieșire a modulului.
Când modulul de date fără fir este utilizat împreună cu cipuri de codec speciale, cum ar fi PT2262/PT2272, conexiunea este foarte simpla. Doar conectați-vă direct, iar distanța de transmisie este relativ ideală, în general până la 600 metri sau mai mult. Interferența ceasului cauzată de distanța de transmisie este redusă semnificativ, iar distanța generală practică este înăuntru 200 metri.
