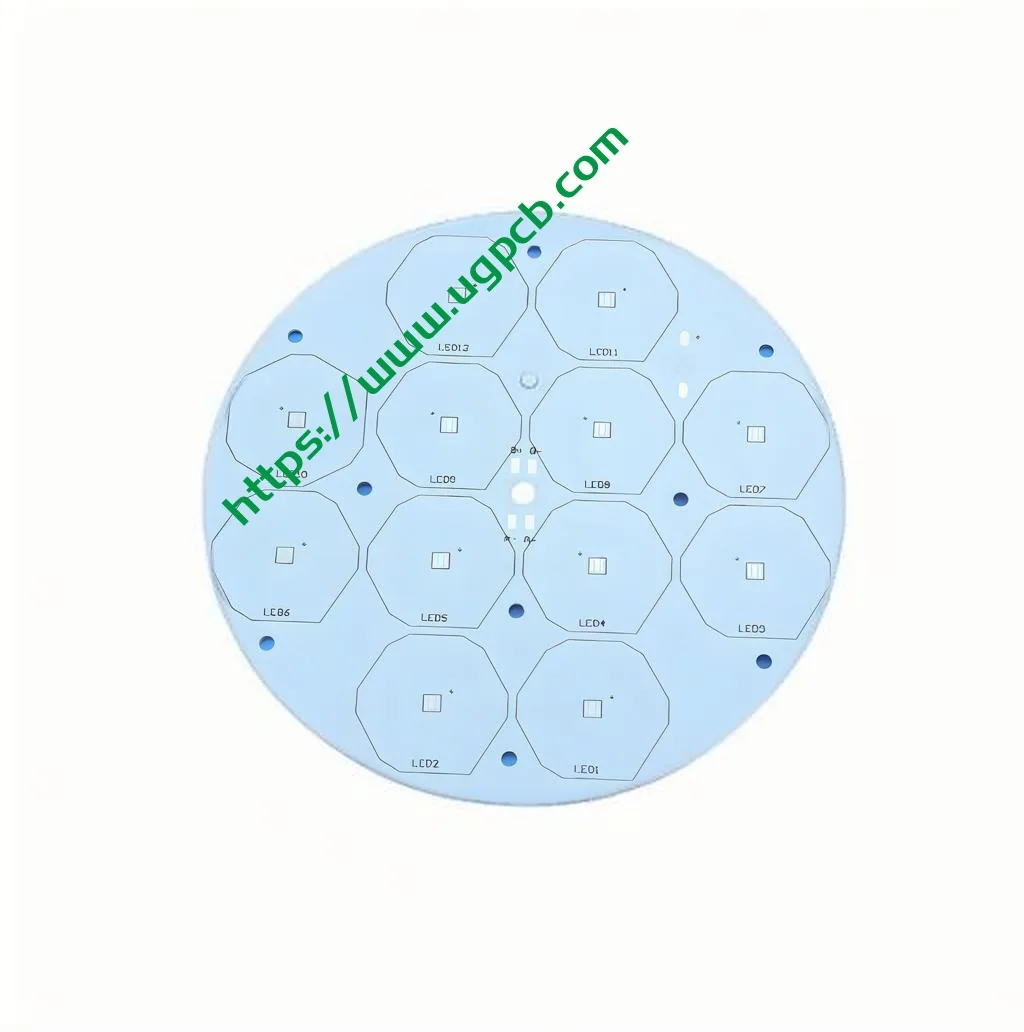

Compoziție materială

PCB-ul pe bază de aluminiu cu o singură față este realizat dintr-o bază robustă din aluminiu, oferind o conductivitate termică și stabilitate mecanică excepționale. Aluminiul este ales pentru proprietățile sale ușoare, rezistență la coroziune, și eficiența costurilor, făcându-l un material ideal pentru aplicațiile de plăci LED.

Performanță și caracteristici

1. Structura stratului: The PCB prezintă un design cu un singur strat, simplificarea proceselor de fabricație și reducerea costurilor, menținând în același timp performanța electrică eficientă.
2. Opțiuni de culoare: Disponibil pe alb sau negru, PCB-ul se poate integra perfect în diverse modele de iluminare cu LED, sporind atractivitatea estetică.
3. Grosime terminată: Cu o grosime de 1,2 mm, PCB-ul oferă o bază solidă pentru montarea LED-urilor componente, asigurând performanță și durabilitate fiabile.
4. Grosime de cupru: Grosimea de cupru de 2OZ asigură conductivitate electrică ridicată și capacitate de transport de curent, critic pentru aplicațiile de iluminat cu LED care necesită o iluminare puternică și constantă.
5. Tratament de suprafață: PCB-ul este supus conservanților organici de lipit (OSP) tratament, oferind un strat protector care îmbunătățește lipirea și protejează împotriva coroziunii, asigurarea fiabilității pe termen lung.
6. Conductivitate termică: PCB-ul are o conductivitate termică de 1,0w/m.k, gestionând eficient căldura generată de componentele LED, prevenind astfel supraîncălzirea și prelungind durata de viață a plăcii LED.

Caracteristici unice

• Management termic îmbunătățit: Conductivitatea termică ridicată a bazei de aluminiu permite o disipare eficientă a căldurii, asigurând performanțe optime ale LED-urilor și prevenind defecțiunile premature.
• Soluție rentabilă: Designul cu un singur strat și materialul din aluminiu reduc costurile de producție, facând din PCB o alegere economică pentru aplicațiile de iluminat cu LED.
• Flexibilitate estetică: Disponibilitatea opțiunilor de culoare alb și negru permite o mai mare flexibilitate a designului, permițând PCB-ului să se integreze perfect în diferite modele de iluminat.

Proces de producție

Producția PCB-ului pe bază de aluminiu cu o singură față implică mai mulți pași cheie:

1. Pregătirea materialelor: Foile de aluminiu de înaltă calitate sunt selectate și pregătite pentru Fabricarea PCB-urilor.
2. Modelarea circuitului: Utilizarea tehnicilor de fotolitografie și gravare, modelele de circuite dorite sunt gravate pe stratul de cupru lipit de baza de aluminiu.
3. Placare cu cupru: Cupru suplimentar este placat pe modelele de circuit gravate pentru a obține grosimea dorită de 2OZ, asigurând o conductivitate electrică ridicată.
4. Finisarea suprafeței: PCB-ul este supus unui tratament OSP pentru a îmbunătăți lipirea și rezistența la coroziune.
5. Controlul calității: Testare riguroasă și Controlul calității sunt implementate măsuri pentru a se asigura că PCB îndeplinește toate specificațiile și standardele pentru aplicațiile de iluminat cu LED.

Scenarii de aplicație

PCB-ul pe bază de aluminiu cu o singură față este proiectat pentru utilizare într-o varietate de aplicații de iluminat cu LED-uri, inclusiv:

1. Bandă LED: Designul ușor și durabil al PCB-ului îl face ideal pentru utilizarea în benzi flexibile cu LED-uri, oferind o iluminare puternică și consistentă pentru soluții de iluminat interioare și exterioare.

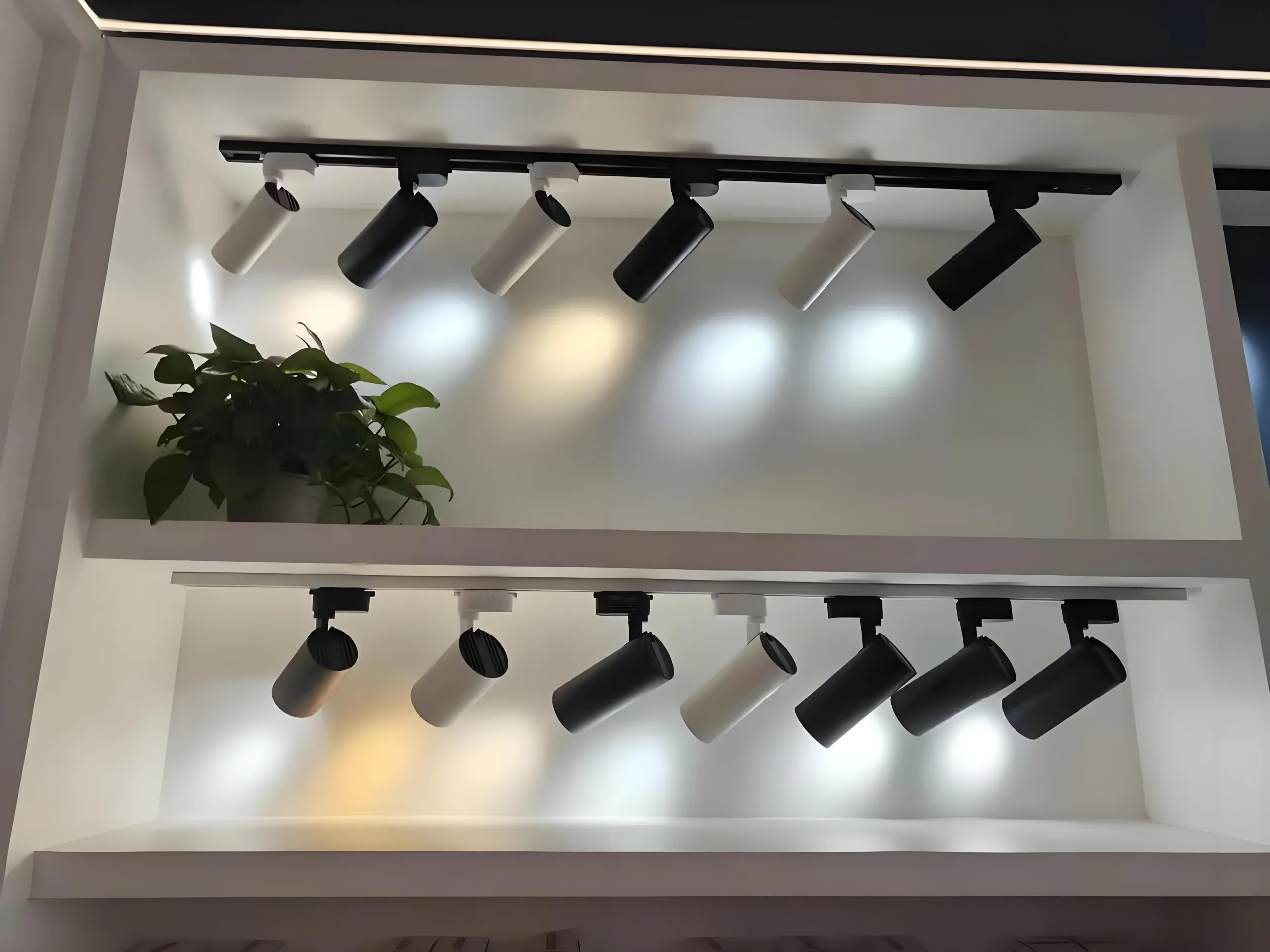

2. Downlight-uri LED: Capacitățile eficiente de gestionare termică ale PCB asigură performanța fiabilă a downlight-urilor LED, făcându-le potrivite pentru utilizarea în sisteme de iluminat comercial și rezidențial.
3. Semnalizare cu LED: Eficiența costurilor și flexibilitatea estetică a PCB-ului îl fac o alegere excelentă pentru utilizarea în semnalizarea LED, permițând afișaje vibrante și atrăgătoare pentru afaceri și evenimente.
