В сфере аналога конструкция схемы, операционные усилители, точные резисторы, и конденсаторы часто требуют внимания. Тем не менее, настоящим детерминантом ограничений производительности системы является скрытый вдохновитель, работающий за кулисами: а Печатная плата (печатная плата). Этот тихий фонд несет все компоненты во время управления целостность сигнала, подавление шума, и надежность системы Через каждый миллиметр трассировки, каждый диэлектрический слой, И каждое решение заземления.
ПХБ материаловая наука: Декодирование высокочастотных производительности за пределами FR Ratings

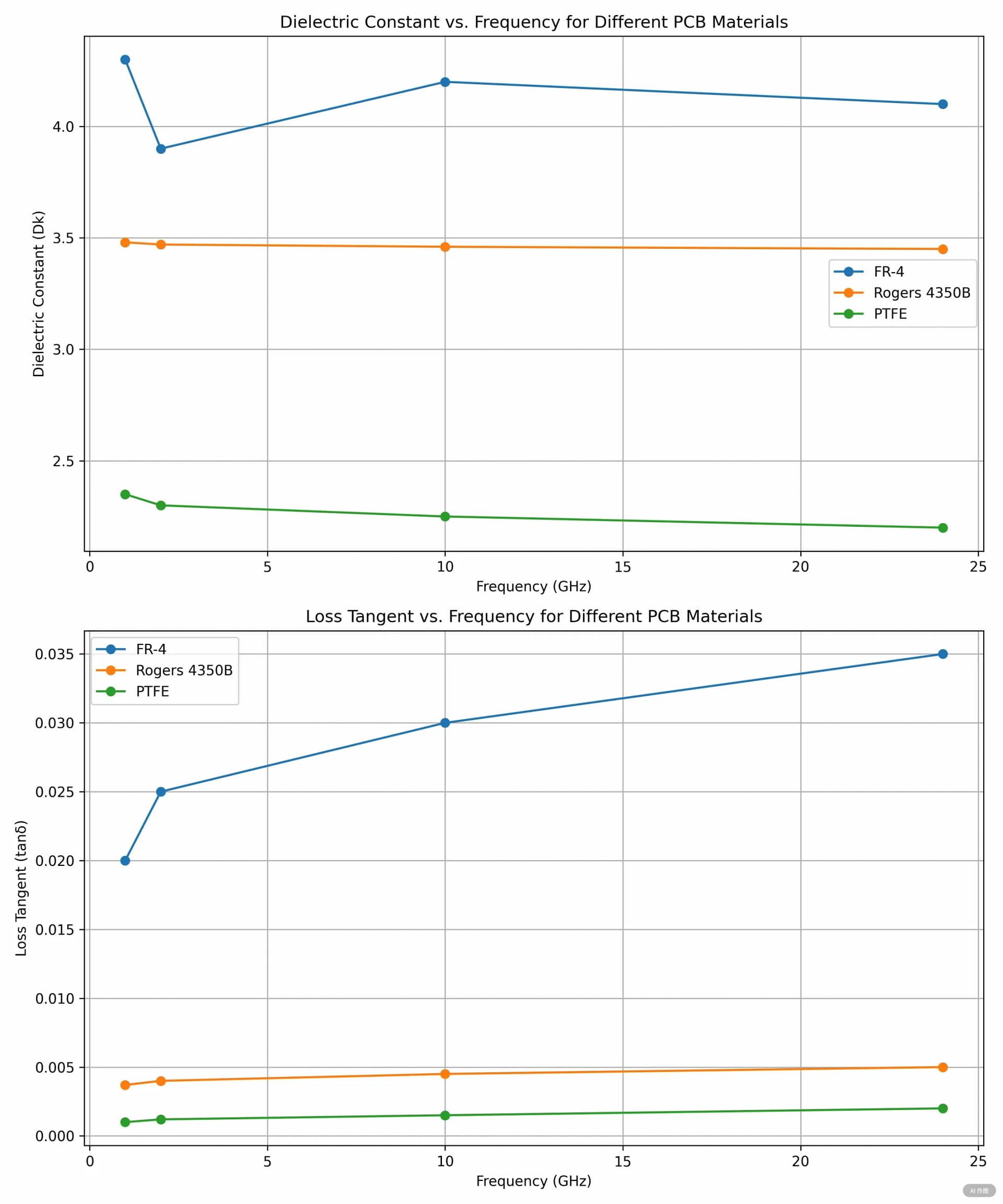

При обсуждении материалы для печатных плат, Оценки воспламеняемости FR-4-это просто пролог. Для высокоскоростных аналоговых цепей, Диэлектрическая проницаемость (Дк) и Коэффициент рассеяния (тан) Является ли невидимые руки, формирующие судьбу сигнала.
Скорость распространения сигнала (V.) определяется:
v = c / √(ε_r)
Где * c * = скорость света, e_r = относительная диэлектрическая проницаемость. FR-4 ε_R колеблется между 4.2-4.8, вызывая до 5% изменение задержки сигнала. Более критически, его характеристики потерь - при 10 ГГц, Стандартный FR-4 демонстрирует TANδ = 0,02, приравнивая к 0.5Потеря сигнала БД на дюйм.
Влажность-температурная взаимодействие особенно смертельно в точных цепях:
-
1% Поглощение влаги снижает сопротивление поверхности FR-4 на три порядка величины
-
15% DK дрейф при 85 ° C сдвигает частоты центральных центров.
Экспертное понимание: Медицинские печатные платы с использованием Rogers 4350b (E_r = 3,48 ± 0,05) поддерживать <2% Вариация DK от -40 ° C до +150 ° C -критическое для жизнеобеспечения оборудования для мониторинга.
Архитектура стека PCB: Инженерные текущие пути & ЭМИ защищение
Одиночные/двойные ограничения
За пределами 10 МГц сигналов, 1.6Двусторонние доски MM показывают слабости слоя заземления. Межслойная емкость:
C = (ε_0 * ε_r * A) / d
Стандартные 1,6 -мм платы достигают только 35pf/in² - недостаточно для >100MHZ -подавление шума.

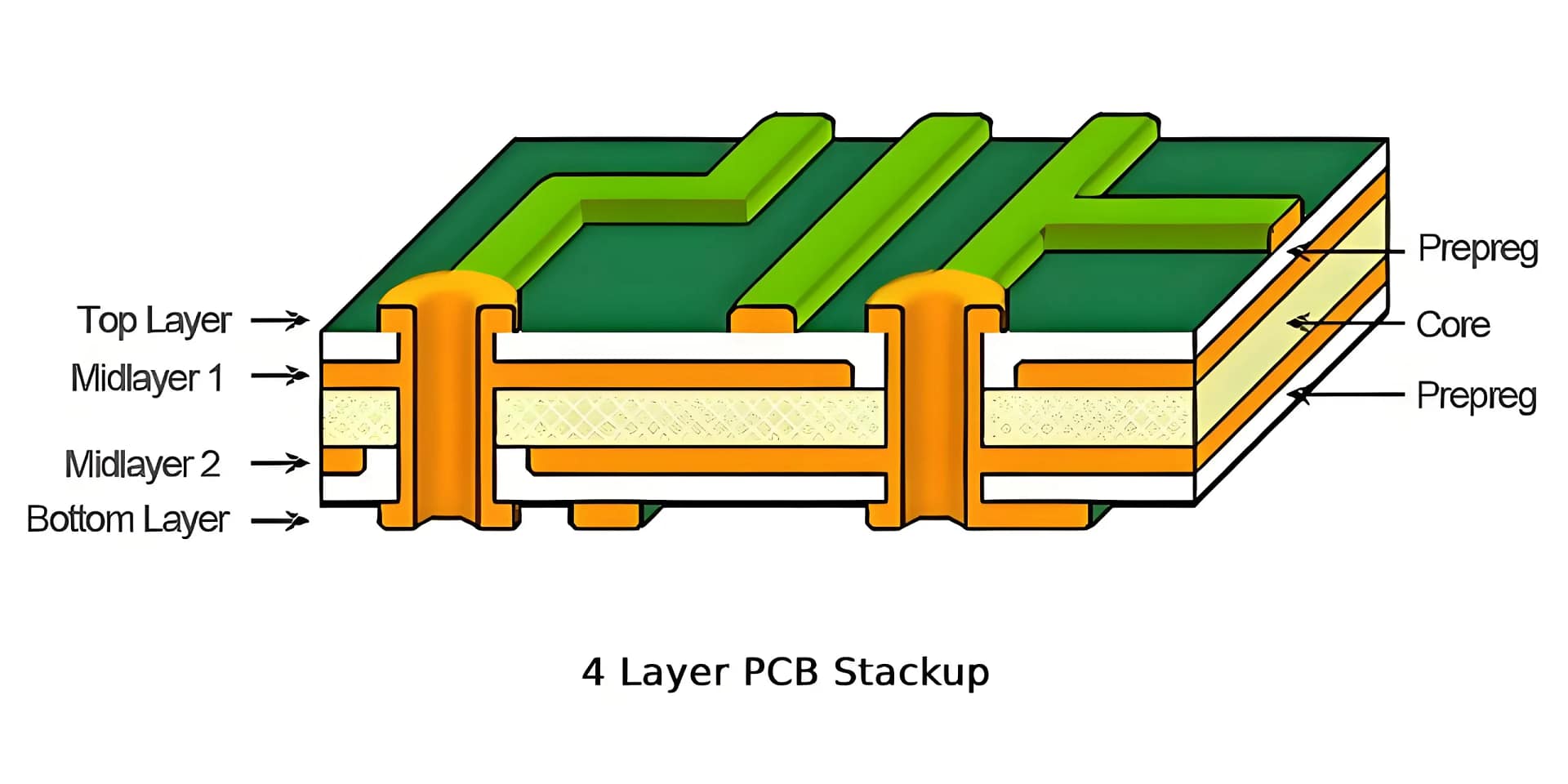

Четырехслойная революция Stackup
Выделенная мощность/заземленные плоскости преобразуют контроль импеданса:
-
0.2MM Dielectrics повысить емкость до 280pf/in в²
-
Сопротивление плоскости заземления падает до 1/100-го однослойного
-
Излучаемое ослабление шума улучшается на 40 дБ
Данные валидации: УГКПБ Лабораторные тесты показывают, что 4-слойные конструкции уменьшают выходной удар OP-AMP с 78 мквтп до 12 мквппп- 85% улучшение.
Стратегии заземления: Установление аналого-цифрового демаркации
Критичность изоляции плоскости
Перекрывающиеся цифровые/аналоговые самолеты создают емкостные каналы шума:
C_coupling = (ε * A_overlap) / d
Даже перекрытие 0,1 мм² на 1,6-мм платах генерирует емкость сцепления 0,3PF-достаточно для того, чтобы вводить тактовые сигналы 100 МГц в аналоговые сигналы на уровне μV.
Старший принцип заземления

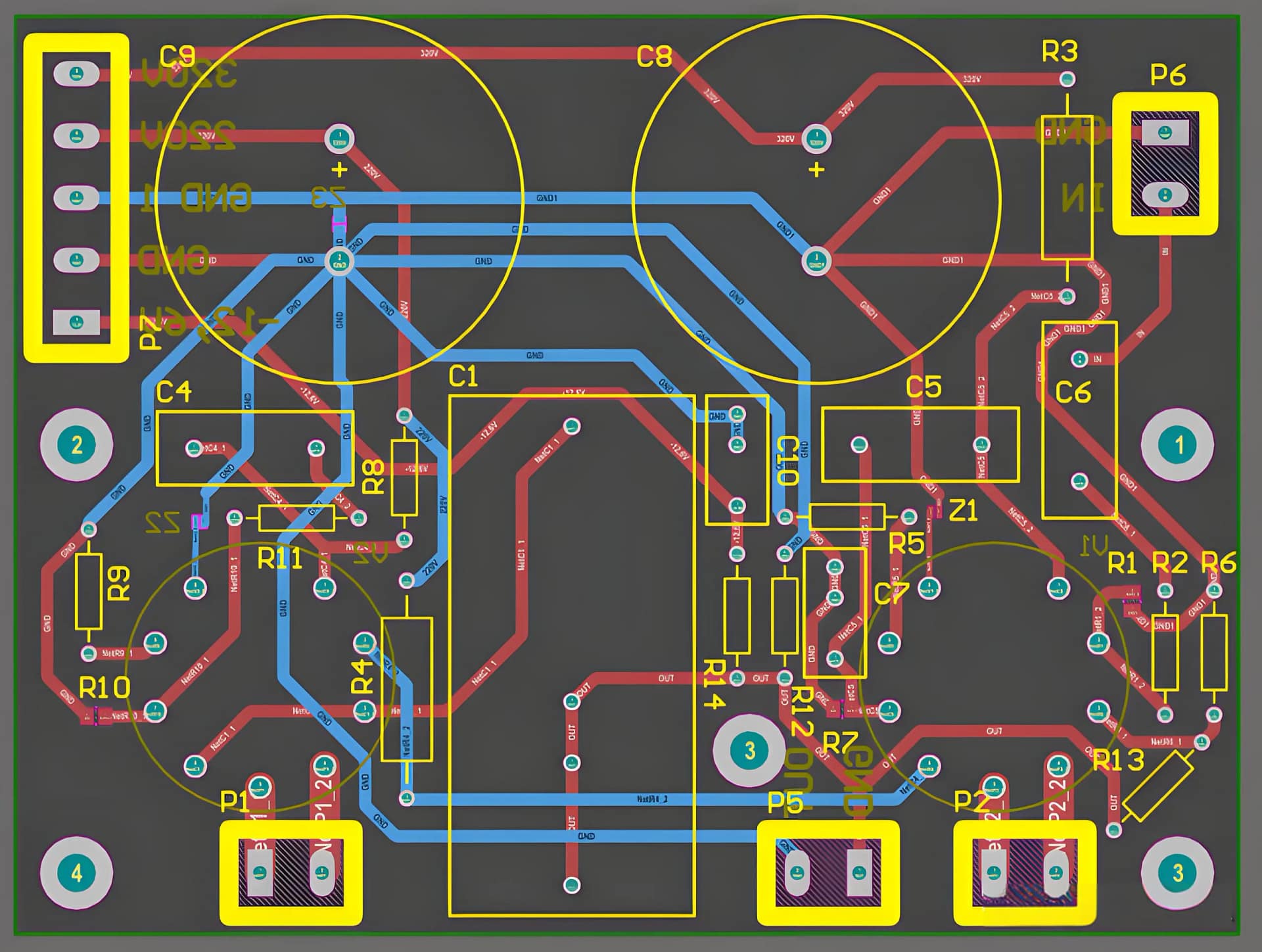

Одноточное заземление математически устраняет циклы заземления:
V_noise = -dΦ/dt = -2πf * B * A
Где Б = плотность магнитного потока, А = петля. Сходящиеся пути в одной точке минимизируют площадь петли.
Компонентная частотная маскировка: Когда резисторы становятся индукторами
Устойчивая паразиция
0805 Пленковые резисторы содержат ≈2nh паразитическую индуктивность. При 100 МГц:
X_L = 2πfL = 1.26Ω
Превышение типичных значений сопротивления, принципиально изменение поведения схемы.
Емкостная саморезонансная ловушка
Импеданс -конденсатор следует:
|Z| = √[R_ESR² + (X_L - X_C)²]
Стандартные 10 мкф танталовых конденсаторов саморезонируют при 300 кГц, превзошли на 0,1 мкф керамики при 10 МГц:
Геометрия маршрутизации: Катастрофа EM изгиба 90 °

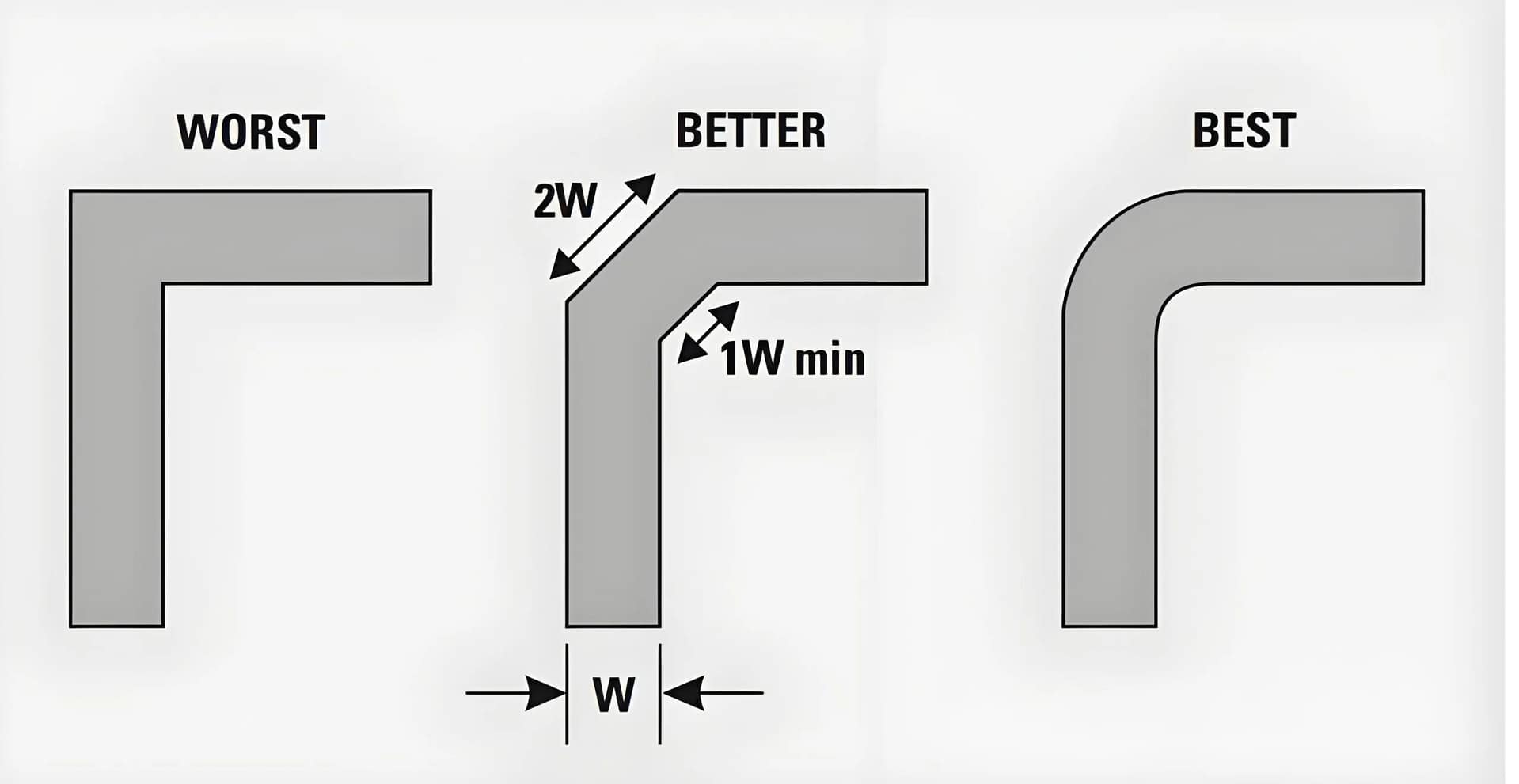

Правоугловые следы действуют как скрытые антенны в высокоскоростной Макеты печатной платы:
-
Эффективно увеличивать длину трассировки 26%
-
Угловая емкость вызывает прерывание импеданса
-
Излучать 30 дБ более эффективно, чем изгиб 45 °
VIAS представляет равные опасности. 0,3 мм через паразитическую индуктивность:
L ≈ 5.08h [ln(4h/d) + 1] (pH)
Где * h * = толщина платы (мм), *D* = диаметр отверстия (мм). В 1 ГГц, Одиночный через 1,6 -мм плату генерирует реактивное сопротивление 1,6 Ом.
Конечная защита: От наночивания до корпусов Фарадея
Контроль ионного загрязнения
Узлы с высоким импедансом требуют ионного остатка ниже:
<1.56 μg/cm² (IPC J-STD-001 Class 3)
Ультразвуковая чистка с помощью DI Water достигает <0.3мкг/см².
Эффективность ЭМИ
Faraday Cage производится:
SE(dB) = 20log[(Z_0)/(4Z_s)] + 20log(e^(t/δ))

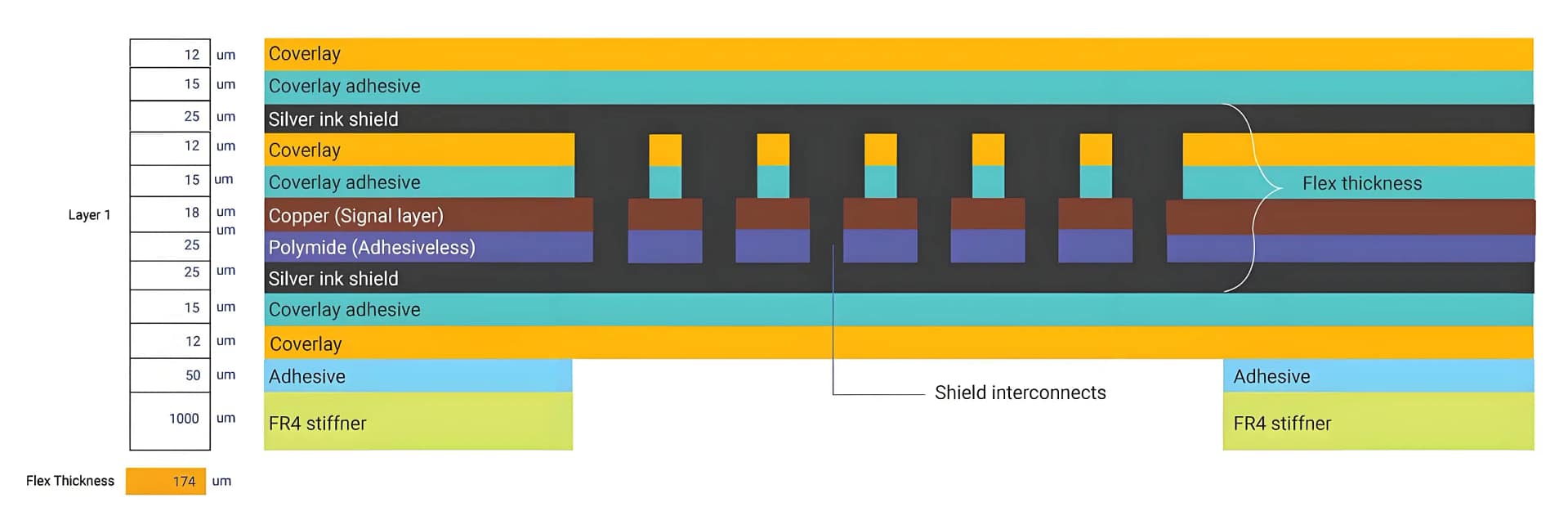

Где дюймовый = глубина кожи. 1ММ алюминий обеспечивает ослабление 120 дБ при 1 ГГц, Но 0,1 мм зазоры разглашают это до 30 дБ.
Откровение невидимого архитектора
Данные раскрывают поразительную правду: 68%+ Сбои схемы происходят из -за недостатков дизайна печатной платы. Однажды рассматривается как простые компонентные носители, ПХБ на самом деле Критически критически важные архитекторы системы.
В 10 ГГц:
-
Диэлектрическая потеря FR-4 может потреблять энергию сигнала 15 дБ
-
0.5Прыжки на земле MM вызывают отскок на землю 300 мВ
-
Микроскопические остатки потока создают пути утечки
Революция дизайна начинается с смены парадигмы: Переклассифицировать печатные платы от предметов стоимости в Основные функциональные элементы. При выкладывании следующего операционного усилителя:
-
Что улучшение шума на 0,1 дБ живет в значениях ламината DK
-
Эти 3PS THENING RALES находится в толщине плоскости земли
Поднять это “невидимый архитектор” От за кулисы до центральной сцены, и ваши аналоговые схемы разрушит барьеры производительности.
