В мире электроники, полный творчества и задач, печатная плата (Печатная плата) несомненно, служит сердцем аппаратных продуктов, в то время как дизайн паяльной маски придает красивый вид ее поверхности. Сегодня, давайте окунемся в мир дизайна паяльной маски для печатных плат, изучение всего: от выбора цвета и конструкции моста паяльной маски до обсуждения четырех основных процессов покрытия, раскрывая изобретательность каждой детали.

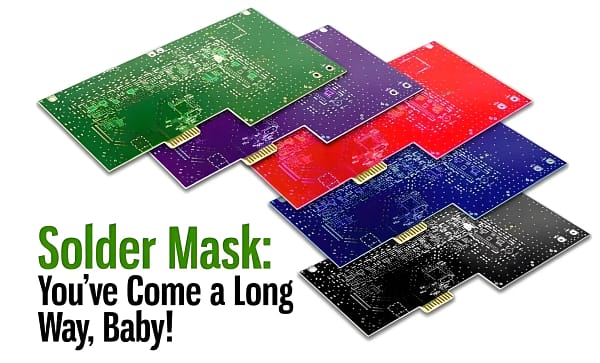

Цвет паяльной маски печатной платы.
Цвета паяльной маски: Разнообразный выбор за пределами зеленого цвета
Когда дело доходит до печатных плат, Зеленый цвет часто является первым цветом, который приходит на ум многим людям.. Такое преобладание не случайно, а, скорее, является результатом исторического и технологического развития.. Рано, бромированная эпоксидная смола, используемая в качестве материала паяльной маски, естественным образом зеленеет после отверждения и обладает хорошими физическими и химическими свойствами.. Через некоторое время, зеленые чернила стали предпочтительным выбором в отрасли из-за их высокой контрастности, простота проверки, визуальная стабильность, и низкое раздражение глаз.
Однако, с развитием технологий и повышением эстетических стандартов, Цвета печатных плат больше не ограничиваются зеленым. Сегодня, рынок предлагает различные цвета чернил для паяльной маски, включая красный, желтый, синий, белый, матовый черный, фиолетовый, и еще. Эти варианты цвета не только обогащают внешний вид печатных плат, но и предоставляют дизайнерам больше возможностей для творческого самовыражения..
Еще, выбор цвета паяльной маски не является произвольным. Чернила разных цветов по-разному поглощают и отражают ультрафиолетовый свет., напрямую влияет на процесс отверждения. Хотя черные чернила могут выглядеть круто, его сильное поглощение света может привести к неравномерному отверждению; белые чернила, с другой стороны, отражает больше света, способствует равномерному отверждению, но при определенных условиях может вызвать проблемы с бликами. Поэтому, при выборе цвета паяльной маски, необходимо учитывать сценарии практического применения, производственные затраты, и требования к процессу.
Припаяя маска мостов: Где сияют детали
Припаяя маска мостов, действуют как соединители между соседними контактными площадками на печатной плате, играть решающую роль. Во время СМТ (Технология поверхностного крепления) процесс, они эффективно предотвращают перемычки припоя и короткие замыкания, обеспечение надежной работы печатной платы.
Проектирование мостов с паяльной маской требует точного понимания технологических параметров производителя печатной платы.. Например, UGPCB устанавливает строгие минимальные параметры процесса для проектировщиков. Если расстояние между контактными площадками слишком мало, но предъявляются требования к перемычке паяльной маски., это может привести к риску отсоединения и повлиять на общую производительность печатной платы..
Примечательно, если в конструкции корпусов ИС предусмотрены открытые окна для паяльных масок, создание мостов из паяльной маски становится невозможным. Кроме того, в случаях, когда используются контактные кнопки или печатные платы со вставными золотыми пальцами в отверстиях паяльной маски, следует избегать проектирования мостов с паяльной маской, чтобы сохранить стабильность и надежность схемы..
С техническим прогрессом, например, применение LDI (Лазерная прямая визуализация) технология воздействия, возможности производства мостов паяльной маски значительно улучшились. Путем прямого отображения данных CAM на печатные платы посредством лазерного сканирования., отклонения, вызванные расширением пленки, уменьшаются, повышение точности выравнивания и предоставление дополнительных возможностей для проектирования мостов паяльной маски.
Четыре основных процесса покрытия паяльной маской: Каждый со своими достоинствами
Процесс покрытия паяльной маской является важным этапом в производстве печатных плат., с различными методами, подходящими для различных сценариев применения. Вот подробная интерпретация четырех процессов нанесения паяльной маски, предоставленная UGPCB.:
- Через заполнение: Подходит для двусторонних плит без строгих требований к заполнению.. Он предлагает низкие производственные затраты и простые операции, но необходимо уделять внимание потенциальным проблемам, таким как пожелтение и скрытые оловянные шарики в процессах лужения распылением..
- Через оконное отверстие: Выгодно для передачи больших токов и охлаждения., подходит для печатных плат с простыми функциями, требующими сильноточных или сквозных компонентов. Однако, он имеет относительно меньшую надежность, с риском протечки олова и короткого замыкания.
- Через подключение: Предназначен для проводов высокой плотности или высокочастотных печатных плат, требующих тщательного заполнения.. Преимущества включают снижение пожелтения, улучшенная электрическая изоляция, минимизация помех сигнала, улучшенный внешний вид и надежность печатной платы.. Еще, это включает в себя сложные процессы, более высокие затраты, и осторожное обращение во избежание просачивания чернил вокруг подушечек..
- Процесс средней заглушки отверстия: Идеально подходит для ограниченного пространства, сложная трассировка на высокоуровневых платах. Это повышает эффективность работы инженеров-проектировщиков печатных плат., увеличивает доходность, обеспечивает дополнительное пространство маршрутизации, особенно полезно для BGA (Шариковая сетка массив) маршрутизация, значительное улучшение электрических характеристик.
При использовании процессов с отверстием средней пробки, важно соблюдать определенные правила проектирования.. Например, BGA 0,3 мм должен соответствовать отверстию 0,2 мм., площадка BGA 0,45 мм должна совпадать с отверстием 0,3 мм., максимальный диаметр отверстия не должен превышать 0,5 мм., и минимум рекомендуется составлять не менее 0,2 мм..
Чернила для паяльной маски и передача сигнала: Деталь, которую нельзя упускать из виду
Наконец, Влияние чернил паяльной маски на передачу сигнала внешнего слоя печатной платы нельзя игнорировать. В высокоскоростных конструкциях печатных плат, покрытие микрополосковых линий чернилами паяльной маски увеличивает потери сигнала. Чем толще слой чернил, тем больше потеря сигнала. Поэтому, для высокоскоростных проектов печатных плат, рекомендуется выбирать чернила для паяльной маски с более низкой диэлектрической постоянной. (эн) и факторы рассеяния (Дф), сохраняя толщину чернил как можно более тонкой, чтобы обеспечить оптимальную передачу сигнала.
Заключение: Мастерство создает красоту маскировки припоя печатных плат
От выбора цвета и конструкции моста паяльной маски до умного применения четырех основных процессов покрытия., Дизайн паяльной маски для печатной платы — это действительно сочетание искусства и технологии.. Каждая деталь воплощает мудрость и мастерство дизайнера.; каждый шаг влияет на производительность и надежность печатной платы. В эту эпоху, полную проблем и возможностей, давайте вместе исследуем безграничные возможности дизайна паяльной маски для печатных плат, внося свой интеллект и силы в бурное развитие электронной промышленности.
