Печатная плата динамика электрогитары: Комплексное техническое руководство по печатным платам профессиональных аудиоусилителей

я. Обзор продукта: Что такое печатная плата динамика электрогитары?

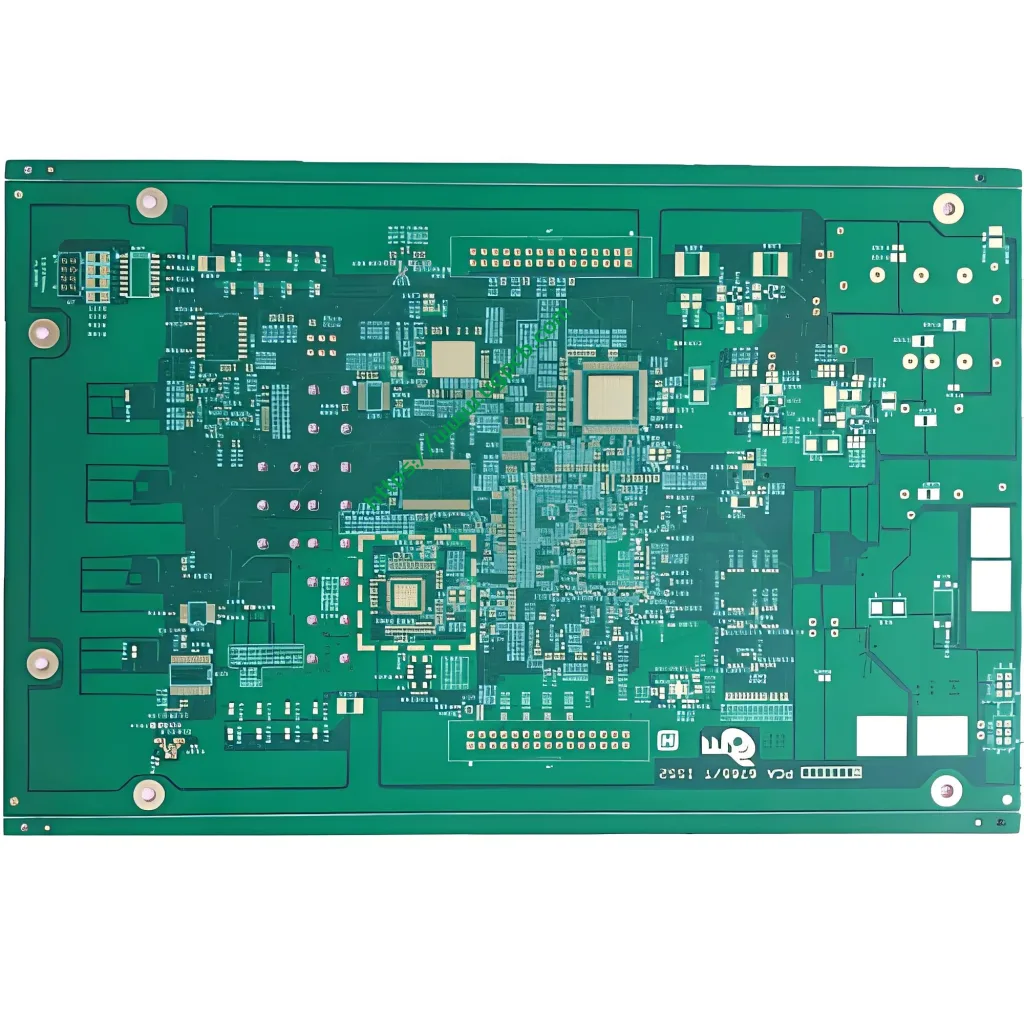

Анпечатная плата динамика электрогитары является специализированным печатная плата предназначен для усилителей электрогитары. Он служит центральной магистралью для обработки сигналов и усиления мощности в системах усиления гитары.. На этой плате расположены важные схемы, включая предусилители., усилители мощности, и сети контроля тембра, все это напрямую влияет на качество звука, динамический диапазон, и тональный характер звука электрогитары.

UGPCB представляет эту печатную плату усилителя электрогитары какдвухсторонняя жесткая печатная плата FR-4 изготовлено в соответствии со строгими отраслевыми стандартами. Плата оптимизирована для усилителей класса D и других случаев использования звука в системах усиления электрогитары..

II. Технические характеристики продукта

Параметр	Спецификация
Название продукта	Печатная плата динамика электрогитары
Материал подложки	FR-4 Стекловолоконный эпоксидный ламинат с медным покрытием
Толщина доски	1.0 мм
Количество слоев	2 Слои (2л)
Размеры	86.9 × 73.58 мм
Минимальный диаметр отверстия	0.236 мм
Ширина линии / Интернет -интервал	0.32 мм / 0.37 мм
Медная толщина фольга	1/1 ОЗ (1 унция на обоих внешних слоях)
Поверхностная отделка	Выравнивание бессвинцовой пайкой горячим воздухом (ЛФ ХАСЛ)
Припаяя маска / Легенда	Зеленая паяльная маска / Легенда белой шелкографии

III. Научная классификация по стандартам МПК

ПерМПК-6012Ф, Квалификационные и эксплуатационные характеристики жестких печатных плат, этот продукт попадает в следующую научную классификацию:

• Тип конструкции: Тип 2 (Двусторонняя доска) — двусторонняя фрезеровка со сквозными металлизированными отверстиями (ПТХ)
• Класс производительности: Сорт 2 (Электронные продукты, предназначенные для специального обслуживания) — подходит для непрерывной эксплуатации, требующей высокой надежности, например аудиооборудование
• Материал подложки: ФР-4 (Эпоксидная смола, армированная стекловолокном) — соответствует требованиям IPC-4101
• Поверхностная отделка: Бессвинцовый HASL (ЛФ ХАСЛ) — Соответствует RoHS

IV. Соображения проектирования и инженерные принципы

4.1 Выбор субстрата: Инженерная основа FR-4

FR-4 — промышленное обозначение ламината из эпоксидной смолы, армированного стекловолокном, с медным покрытием.. Он представляет собой наиболее широко используемый Материал подложки печатной платы глобально. ПерМПК-4101, Спецификация базовых материалов для жестких и многослойных печатных плат, Материалы FR-4 классифицируются по температуре стеклования. (Тг) на несколько уровней:

• Стандартный FR-4: Тс 130–140°С.
• Средний Tg FR-4: Тс 150–160°С.
• Высокий Tg FR-4: Тс ≥ 170°С

В этой печатной плате динамика для электрогитары используются стандартные Ламинат ФР-4 с Tg 130–140°С. Длительная рабочая температура обычно не превышает 105°C., который полностью соответствует требованиям тепловой надежности для усилителей электрогитар малой и средней мощности..

4.2 Обоснование дизайна 1.0 мм Толщина доски

The 1.0 Толщина в мм представляет собой одну из наиболее распространенных характеристик двусторонних печатных плат FR-4.. Такая толщина обеспечивает оптимальный баланс механической прочности., Электрические характеристики, и стоимость изготовления:

• Обеспечивает достаточную механическую поддержку против вставки компонентов и вибрационных напряжений.
• Поддерживает соответствующую толщину диэлектрика для контролируемого импеданса.
• Обеспечивает совместимость со стандартными разъемами и конструкциями корпусов.

4.3 Анализ пропускной способности по току 0.32/0.37 мм Ширина линии/интервал

ПерМПК-2221С, Общий стандарт проектирования печатных плат, токонесущую способность проводников печатной платы можно рассчитать по следующей формуле:

$я=k\cdot \mathrm{Дюймовый}{Т}^{0.44}\cdot {А}^{0.725}$

Где:

• я = Максимальная допустимая нагрузка по току (А)
• ΔТ = Допустимое повышение температуры (°С)
• А = Площадь поперечного сечения проводника (мил²), где А = W × Т
• k = Эмпирическая константа (к = 0.048 для внешних слоев, к = 0.024 для внутренних слоев)

Для следов внешнего слоя с 1 Оз. Толщина меди (1 унция = 1.378 мил) и 0.32 ширина линии мм (≈12,6 млн):

• Площадь поперечного сечения A = 12.6 × 1.378 ≈ 17.4 мил²
• В условиях повышения температуры на 10°C, теоретическая допустимая токовая нагрузка на дорожку составляет приблизительно1.8–2,2 А

Эта мощность по току полностью удовлетворяет требованиям схем предусилителя и обработки сигнала усилителя электрогитары..

4.4 Инженерное значение 0.236 мм Минимальный диаметр отверстия

The 0.236 мм (примерно 9.3 мил) минимальный диаметр отверстия находится в пределахстандартный диапазон точности сверления для индустрии печатных плат. Этот размер отверстия поддерживает монтаж через отверстие подавляющего большинства стандартных выводных компонентов., включая резисторы, конденсаторы, транзисторы, и микросхемы. Также обеспечивается надежная металлизация сквозных металлизированных отверстий. (ПТХ) с достаточной площадью стенки для надежных паяных соединений.

4.5 Медная толщина фольга: 1/1 ОЗ

Одна унция (1 ОЗ) медной фольги соответствует толщине примерно 35 мкм. The 1/1 Спецификация OZ — 1 унция на обоих внешних слоях — обеспечивает:

• Постоянная токовая нагрузка на обоих внешних слоях
• Отличная целостность сигнала
• Достаточная прочность паяного соединения и долговременная надежность.

4.6 Бессвинцовая обработка поверхности HASL

Выравнивание бессвинцовой пайкой горячим воздухом (ЛФ ХАСЛ) включает погружение печатной платы в расплавленный бессвинцовый припой — обычно сплав SAC305. (Олово 96.5%, Серебро 3.0%, Медь 0.5%)— за которыми следуют ножи горячего воздуха под высоким давлением, которые выравнивают поверхность, создавая равномерную, паяемое защитное покрытие.

Параметры процесса:

• Температура припоя: 250–265°С
• Время погружения: 1–5 секунд
• Толщина покрытия припоя: 1–40 мкм

Ключевые преимущества бессвинцового HASL:

• ✅ROHS Соответствие: Контент для лидов ниже 0.1% (1000 ppm) порог
• ✅Экономическая эффективность: Один из самых экономичных вариантов отделки поверхности.
• ✅Отличная припаяность: Превосходная смачиваемость и надежность паяных соединений
• ✅Увеличенный срок годности: До 12 месяцев или больше

Типичные приложения: Потребительская электроника, аудио оборудование, промышленное управление, и другие применения, где требования к плоскостности поверхности не очень строгие..

В. Принцип работы: От сигнала гитары к звуку динамика

Печатная плата динамика электрогитары работает на трех основных этапах обработки сигнала.:

5.1 Секция предусилителя

Предварительный усилитель представляет собойсердце платы гитарного усилителя. Он обрабатывает слабые электромагнитные сигналы от гитарных звукоснимателей и контролирует множество аспектов звука.:

• Текущее усиление
• Прирост мощности
• Формирование тона (Высокие частоты, Средний уровень, Бас)

5.2 Секция усилителя мощности

После обработки предусилителя, сигнал поступает на каскад усилителя мощности. Усилитель мощности дополнительно усиливает сигнал до уровня, достаточного для работы динамика., сохраняя при этом совместимость с более высокими рабочими напряжениями.

5.3 Выход динамика

Усиленный сигнал в конечном итоге приводит в движение динамик., преобразование электрической энергии в звуковые волны.

VI. Общие компоненты на печатных платах гитарных усилителей

Печатные платы динамиков электрогитары включают в себя широкий спектр компонентов, которые совместно выполняют функции обработки сигнала и усиления мощности.:

Категория компонента	Функция
Диоды и резисторы	Исправление, ток ограничивающее, подразделение напряжения, смещение
Индукторы и конденсаторы	Фильтрация, развязка, контроль частотной характеристики
Фильтры нижних частот и развязывающие конденсаторы	Подавление высокочастотного шума, стабилизация питания
Транзисторы и трансформаторы	Усиление сигнала, Сопоставление импеданса, преобразование напряжения

Эти компоненты позволяют печатной плате динамика электрогитары поддерживать какТвердотельный иТрубка технологии усилителей.

VII. Схема производственного процесса

UGPCB производит эту печатную плату динамика для электрогитары в строгом соответствии с требованиями IPC-6012F.:

1. Входящее контроль качества (IQC) : Подложка ФР-4, медная фольга, чернила для паяльной маски, и другая проверка сырья
2. Схема внутреннего слоя (не применимо для двусторонних плат; перейти к следующему шагу)
3. Бурение: Минимальный диаметр отверстия 0.236 мм с использованием высокоточного сверления с ЧПУ
4. Химическое осаждение меди / Гальваника: Металлизированное сквозное отверстие (ПТХ) металлизация, наращивание меди
5. Схема внешнего слоя: Сухое ламинирование пленки → Экспонирование → Проявка → Травление → Удаление пленки
6. Прикладная маска: Зеленые чернила паяльной маски, покрывающие непаяемые участки
7. Печать легенд: Легенда, нанесенная белой шелкографией, с указанием ссылочных обозначений компонентов.
8. Поверхностная отделка: Бессвинцовый HASL (ЛФ ХАСЛ)
9. Маршрутизация профиля: Сжисс трассировка до окончательных размеров 86.9 × 73.58 мм
10. Электрические испытания: Испытание летающего зонда / испытание приспособлений для проверки целостности электрической цепи
11. Заключительная проверка: Визуальный осмотр согласно требованиям IPC-A-600K
12. Упаковка и доставка: Вакуумная упаковка с защитой от влаги.

VIII. Сценарии применения и варианты использования

8.1 Основные приложения

• Усилители для электрогитары: Усилители класса D, Усилители класса AB
• Усилители для бас-гитары: Низкочастотное усиление мощности
• Педали эффектов для гитары: Обработка сигналов и тональная модуляция
• Профессиональное аудио оборудование: Студийные мониторы, системы громкой связи

8.2 Специальная адаптация для усилителей класса D

Усилители класса D известны своимиВысокая эффективность (превышающий 90%) ивысокая выходная мощность. Эта печатная плата динамика электрогитары особенно хорошо подходит для усилителей бас-гитары класса D., предложение:

• Средняя выходная мощность примерно100 Вт
• Отличная возможность регулировки громкости
• Глубокий, богатый басовый отклик
• Более быстрый переходный процесс

IX. Гарантия качества и надежности

9.1 Соответствие стандартам IPC

Производство и проверка этой печатной платы динамика электрогитары строго соответствуют следующим стандартам IPC.:

Стандартный	Заголовок	Приложение
МПК-6012Ф	Квалификационные и эксплуатационные характеристики жестких печатных плат	Полное производство и приемка
МПК-А-600К	Приемлемость печатных плат	Визуальный осмотр и определение качества
МПК-4101	Спецификация базовых материалов для жестких и многослойных печатных плат	Выбор и сертификация субстрата
МПК-2221С	Общий стандарт проектирования печатных плат	Технические условия и расчет токовой нагрузки

9.2 Показатели надежности

• Срок годности: ≥ 12 месяцы (с бессвинцовой отделкой поверхности HASL)
• Диапазон рабочих температур: 0–105°С (стандартный ФР-4)
• Рейтинг воспламеняемости: UL94 В-0 (стандарт для материала подложки FR-4)

Х. Почему выбирают UGPCB?

UGPCB является всемирно признаннымдизайн печатной платы, Производство, и поставщик услуг PCBA под ключ:

• 🏭Современный объект: 28,000 м² производственного помещения
• 👨‍🔧Экспертная команда: 1,300 сотрудники, 35% Технические эксперты
• 🌍Глобальный охват: Обслуживание более 5,000 корпоративные клиенты по всему миру 20+ страны
• 📦Объемная доставка: Над 100,000 Партии печатных плат доставлены совокупно
• 🔧Услуги под ключ: От оптимизации конструкции печатной платы и поиска компонентов до сборки SMT/DIP и функционального тестирования.

XI. Запросы и заказ

📞Свяжитесь с нами сегодня для индивидуального предложения и технической поддержки!

• 🌐Веб-сайт: www.ugpcb.com
• 📧Электронная почта: sales@ugpcb.com
• 📱Телефон: +86-135 4412 8719
• 💬 Вотсап：+86 19072115165

Просто загрузите файлы Gerber, список спецификаций, и файлы дизайна. Команда UGPCB предоставит полное предложение в течение 24 часы.

Заявление об источнике данных

Технические данные и стандартная информация, приведенные в этой статье, взяты из следующих авторитетных источников.:

1. МПК (Ассоциация, объединяющая электронную промышленность) — МПК-6012Ф, МПК-А-600К, МПК-4101, Стандарты серии IPC-2221C
2. МПК-6012Ф: Квалификационные и эксплуатационные характеристики жестких печатных плат (Октябрь 2023 выпускать)
3. МПК-А-600К: Приемлемость печатных плат (Июль 2020 выпускать)
4. МПК-2221С: Общий стандарт проектирования печатных плат (2023 выпускать)
5. МПК-4101: Спецификация базовых материалов для жестких и многослойных печатных плат
6. UL94: Стандарт на безопасность воспламеняемости пластмассовых материалов для деталей устройств и приборов

Все данные в этой статье взяты из официальных стандартных документов IPC и авторитетных отраслевых источников., обеспечение точности и достоверности всех технических параметров.
