Что такое печатная плата радара миллиметрового диапазона? — Полное руководство по высокочастотной гибридной технологии
Апечатная плата радара миллиметрового диапазона является специализированным высшимпечатная плата частоты предназначен для радиолокационных систем, работающих в миллиметровом диапазоне волн, обычно на частотах 77 ГГц и 79 ГГц. В отличие от стандартных печатных плат FR‑4, радар миллиметрового диапазона печатные платы должны использовать высокочастотные материалы со стабильной диэлектрической проницаемостью и сверхнизкими характеристиками потерь, чтобы обеспечить точное обнаружение цели и надежную целостность сигнала на частотах миллиметровых волн..

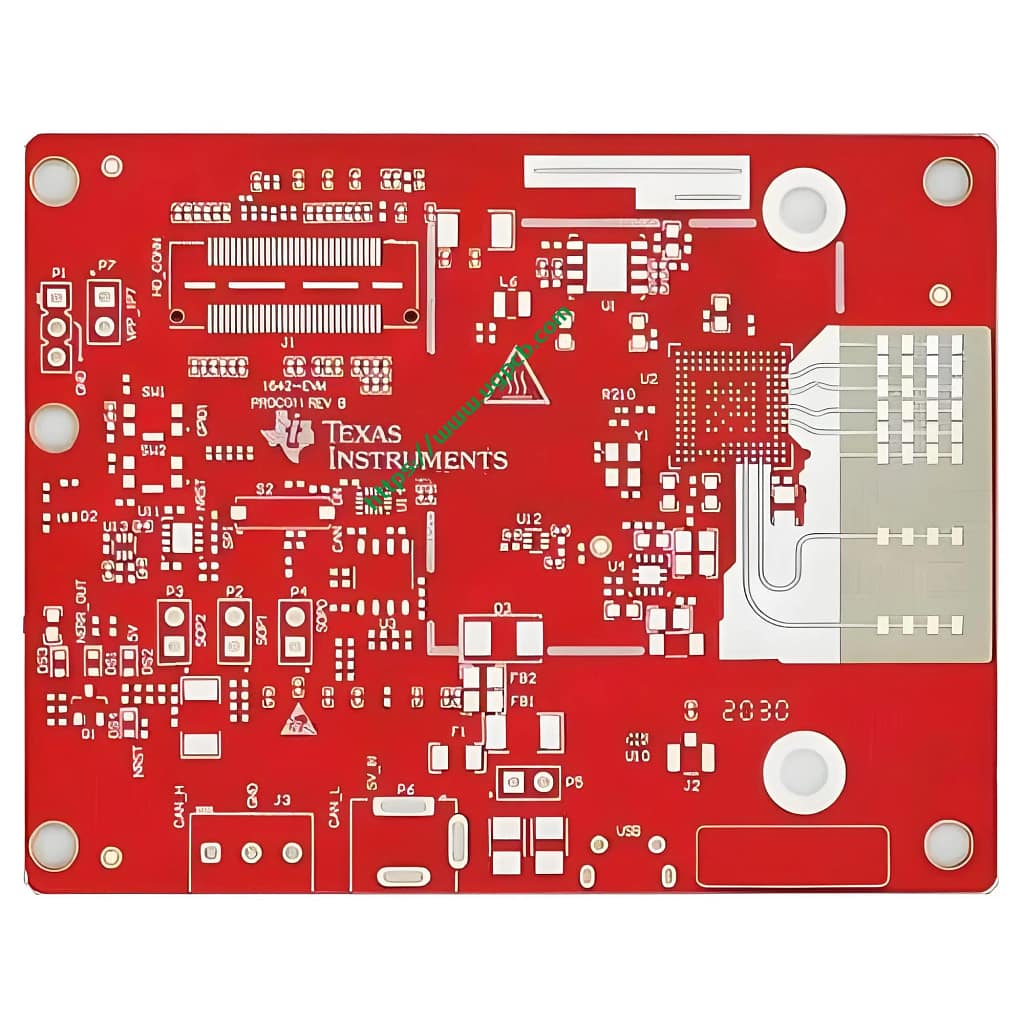

Печатная плата радара миллиметрового диапазона UGPCB, представленная в этой статье, используетВысокочастотный гибридный стек Rogers RO3003+370HR. Это 6-слойная плата с конечной толщиной 1,2 мм и медью толщиной 1 унция как на внутреннем, так и на внешнем слоях.. Эта плата разработана для автомобильного радара. (77ГГц), Адас (Расширенные системы помощи водителю), предотвращение столкновений дронов, и промышленные приложения для измерения расстояний.
1. Определение и техническое позиционирование печатной платы радара миллиметрового диапазона
Апечатная плата радара миллиметрового диапазона специализированная печатная плата, работающая в миллиметровом диапазоне частот. (обычно от 30 ГГц до 300 ГГц, с длинами волн от 1 мм до 10 мм). По сравнению с обычные печатные платы, Печатные платы радаров миллиметрового диапазона предъявляют строгие требования к стабильности диэлектрической проницаемости, Коэффициент рассеяния, коэффициент теплового расширения (КТР), и точность изготовления.
С точки зрения классификации печатных плат, Печатная плата радара миллиметрового диапазона относится кВысокочастотная плата категория и может быть дополнительно классифицирована как:
- По частоте: Печатная плата миллиметрового диапазона волн (30ГГц–300 ГГц)
- Материалом: Композитная высокочастотная гибридная печатная плата из ПТФЭ/керамического наполнения
- По структуре: 6‑layer и выше многослойного гибридная печатная плата
- По приложению: Печатная плата автомобильной электроники, Плата, выделенная для ADAS, печатная плата промышленного датчика
- По стандарту МПК: Изготовлено в соответствии с классом IPC‑6012. 3 высокий уровень надежности
Этот продукт представляет собойПечатная плата радара миллиметрового диапазона с “гибридный” строительство. Он сочетает в себе Роджерс RO3003 высокочастотный материал (для слоев радиочастотного сигнала) с 370HR высокоэффективный эпоксидный материал (для силовых и заземляющих слоев) с помощью процесса ламинирования. Такой подход обеспечивает превосходное качество радиочастотного сигнала при сохранении структурной прочности и экономической эффективности..
2. Особенности проектирования 6-слойной печатной платы гибридного радара миллиметрового диапазона
Проектирование печатной платы радара миллиметрового диапазона 77 ГГц требует систематического рассмотрения контроль импеданса, конфигурация стека, целостность сигнала, электромагнитная совместимость (ЭМС), и тепловое управление.
2.1 Принципы проектирования стека
Этот продукт имеет симметричную 6-слойную структуру с толщиной готовой платы 1,2 мм.. На частоте 77 ГГц, длина волны составляет примерно 3,9 мм (рассчитывается как λ = c/f, где c = 3×10⁸ м/с и f = 77×10⁹ Гц). На этой частоте, каждая дорожка и каждое переходное отверстие на печатной плате ведет себя как сложный компонент, влияющий на радиочастотные характеристики.. Ключевые принципы проектирования стека включают в себя:
- Тесная связь между сигнальным и опорным слоями: Опорная земляная плоскость для ВЧ-микрополосковых линий должна располагаться непосредственно рядом с сигнальным слоем., с интервалом 5мил (0.127мм) или меньше, чтобы минимизировать индуктивность обратного пути сигнала.
- Симметричное ламинирование: Симметричное распределение материала по всей сборке предотвращает коробление печатной платы, вызванное термическим напряжением..
- Слепые переходные отверстия, просверленные лазером: Заглушенные конструкции L1‑L2 и L3‑L6 сокращают пути прохождения сигнала и снижают потери при передаче на частотах миллиметровых волн..
2.2 Управление импедансом и проектирование ширины трассы
Поддержание стабильного характеристического сопротивления 50 Ом имеет решающее значение для целостности сигнала в миллиметровом диапазоне волн. дизайн печатной платы. Импеданс микрополосковой линии можно аппроксимировать с помощью следующей эмпирической формулы:
Где:
- W = ширина дорожки
- H = толщина диэлектрика
- T = толщина медной фольги (1унция ≈ 35 мкм)
- εr = диэлектрическая проницаемость
Этот продукт имеет ширину дорожки и расстояние между ними 0,1 мм. (4мил). В сочетании с диэлектрическим слоем RO3003 толщиной 5 мил и стабильной диэлектрической проницаемостью εr = 3,0 ± 0,04., эта конструкция обеспечивает точный контроль импеданса 50 Ом.
2.3 Рекомендации по проектированию печатных плат миллиметрового диапазона волн
- Разместите ВЧ-интерфейс рядом с антенной.: Расположите радиочастотные MMIC и внешние компоненты непосредственно рядом с антенной решеткой.. Следите за тем, чтобы длина трасс сигнала 77 ГГц не превышала 10 мм..
- Через сшивание: Используйте плотную землю через массивы (через сшивание) в зонах радиочастотного сигнала для подавления распространения паразитных мод и уменьшения потерь излучения.
- Конструкция антенной решетки: Реализуйте микрополосковые антенные решетки (4–16 элементов) для достижения узкой ширины луча 1–3 ° за счет направленной интерференции, соответствие требованиям углового разрешения для восприятия на большом расстоянии 77 ГГц.
3. Принцип работы и технические механизмы печатной платы радара миллиметрового диапазона
3.1 Основной принцип работы
Theпечатная плата радара миллиметрового диапазона служит основным носителем радиолокационной системы. Принцип его действия основан на передаче и приеме электромагнитных волн.. Микрополосковая антенная решетка на печатной плате радара миллиметрового диапазона передает частотно-модулированные непрерывные волны. (ФМКВ) сигналы (76ГГц–81 ГГц). Когда эти сигналы встречаются с целевым объектом, они генерируют эхо, которое улавливается приемной антенной. Затем сигнал проходит через ВЧ-интерфейс., миксер, Преобразование АЦП, и цифровой сигнальный процессор DSP для расчета расстояния до цели, скорость, и угол.
Внутри этой системы, апечатная плата радара миллиметрового диапазона выполняет следующие функции:
- Передача сигнала: Передаёт радиочастотные сигналы на частоте 77 ГГц с минимальными вносимыми потерями..
- Антенное излучение: Микрополосковые антенные решетки непосредственно интегрированы в печатную плату для энергетического излучения..
- Согласование импеданса: Обеспечивает согласованность импеданса 50 Ом между RF MMIC и антенной..
- Управление питанием: Обеспечивает стабильные пути питания и заземления для чипсета радара..
- Управление температурным режимом: Проводит тепло от мощных устройств к теплоотводящим конструкциям по тепловым путям..
3.2 Характеристики передачи сигнала миллиметрового диапазона на печатной плате
На частотах миллиметровых волн, скин-эффект становится весьма значительным. На частоте 77 ГГц, толщина скин-слоя медных проводников равна:
Где f = 77 ГГц и проводимость меди σ ≈ 5,8×10⁷ См/м.. Поскольку глубина кожи намного меньше толщины медной фольги в 1 унцию. (35мкм), ток эффективно течет только через чрезвычайно тонкий слой на поверхности меди. Вот почему шероховатость медной поверхности оказывает такое критическое влияние на потери сигнала в печатных платах миллиметрового диапазона — шероховатая поверхность значительно увеличивает эффективную длину пути., что приводит к более высоким вносимым потерям.
3.3 Важность стабильности диэлектрической проницаемости
Изменения диэлектрической проницаемости в зависимости от температуры и частоты напрямую влияют на фазовую скорость., тем самым изменяя угол поворота луча антенны. Материал RO3003 имеет тепловой коэффициент диэлектрической проницаемости всего -3 ppm/°C в диапазоне температур от -50°C до 150°C.. Это представляет собой исключительно высокий уровень стабильности в отрасли., обеспечение фазовой стабильности и точности измерения дальности радиолокационной системы во всем температурном диапазоне автомобиля. (от -40°С до +125°С).
4. Классификация печатных плат радаров миллиметрового диапазона
Печатные платы радаров миллиметрового диапазона можно систематически классифицировать по нескольким параметрам.:
4.1 По рабочему диапазону частот
| Частотная полоса | Длина волны | Основное приложение | Типичный материал печатной платы |
|---|---|---|---|
| 24ГГц | 12.5мм | Угловой радар ближнего действия (~60 м обнаружение) | Роджерс RO4003C |
| 60ГГц | 5.0мм | Обнаружение жизненно важных функций в салоне | Роджерс RO3003 |
| 77ГГц | 3.9мм | Передний основной радар дальнего действия (~200м) | RO3003+PTFE гибридный |
| 79ГГц | 3.8мм | Радар высокого разрешения (4Полоса пропускания ГГц) | RO3003G2 |
Диапазоны частот 77 ГГц и 79 ГГц стали основным выбором для автомобильных радаров миллиметрового диапазона из-за их большой дальности обнаружения. (примерно 200 м) и высокое разрешение, делая их необходимыми технологиями восприятия для ADAS и автономного вождения..
4.2 По количеству слоев
- 4— многослойная печатная плата радара миллиметрового диапазона волн: Подходит для базовых угловых радаров и приложений с низким энергопотреблением..
- 6— многослойная печатная плата радара миллиметрового диапазона волн (этот продукт): Балансирует радиочастотные характеристики и стоимость производства основного радара 77 ГГц..
- 8–16-слойная печатная плата радара миллиметрового диапазона: Используется для интегрированных высококлассных радиолокационных модулей с функцией многоканального приемопередатчика..
4.3 По материалу конструкции
- Печатная плата радара миллиметрового диапазона из одного материала: Полностью состоит из ПТФЭ или высокочастотных материалов с керамическим наполнителем..
- Плата гибридного радара миллиметрового диапазона (этот продукт): Высокочастотные слои RO3003 + 370Стандартные слои HR FR‑4, баланс между производительностью радиочастот и структурными затратами.
- Подложка радара миллиметрового диапазона LTCC: Низкотемпературный процесс совместного обжига керамики для высококачественных решений по интеграции антенн.
4.4 По сценарию применения
- Печатная плата автомобильного радара 77 ГГц: Адаптивный круиз-контроль АСС, AEB автоматическое экстренное торможение, Обнаружение слепых зон BSD.
- Печатная плата промышленного радара миллиметрового диапазона: Измерение уровня жидкости, наблюдение безопасности, мониторинг транспортных потоков.
- Печатная плата радара миллиметрового диапазона для дрона: Предотвращение столкновений, местность после, системы обнаружения препятствий.
- 5Печатная плата антенны G-миллиметрового диапазона: 5G транзитные каналы, антенные решетки базовых станций миллиметрового диапазона.
5. Ключевые параметры производительности высокочастотной гибридной печатной платы RO3003+370HR
5.1 Диэлектрическая проницаемость (Дк)
Высокочастотный материал RO3003, используемый в этом продукте, имеет технологическую диэлектрическую проницаемость Dk = 3,00±0,04 при частоте 10 ГГц. (протестировано согласно IPC TM‑650 2.5.5.5). Измеренная диэлектрическая проницаемость на частоте 77 ГГц составляет примерно 3.07. TheDK 3.0 Материал RO3003 сохраняет исключительную стабильность при различных температурах и частотах., устранение ступенчатого изменения Dk вблизи комнатной температуры, характерного для стеклянных материалов из ПТФЭ. Это делает его идеальным для автомобильных радаров 77 ГГц и систем ADAS..
Материал 370HR имеет диэлектрическую проницаемость примерно 4.04 на частоте 10 ГГц и используется для уровней питания и земли в гибридном стеке..
Источник данных: Данные Dk, приведенные выше, взяты из официальных таблиц данных Rogers Corporation и стандартных методов испытаний IPC TM-650..
5.2 Коэффициент рассеяния (Дф)
Этот продукт имеет коэффициент рассеивания (тангенс угла потерь) из0.001 (номинальное значение 0,0010 при 10 ГГц). Это представляет собой один из самых низких уровней потерь среди коммерчески доступных высокочастотных ламинатов., обеспечение минимальных потерь при передаче сигналов миллиметрового диапазона 77 ГГц на большие расстояния на печатной плате.
Затухание сигнала по стандарту Материал FR‑4 на частоте 77 ГГц может достигать нескольких дБ/см, в то время как сверхнизкий Df RO3003 позволяет сигналам проходить между антенной и радиочастотным чипом с минимальными потерями, что напрямую определяет эффективную дальность обнаружения радара..
5.3 Теплопроводность
Теплопроводность материала RO3003 составляет 0.50 Вт/м·К при 50°C (АСТМ Д5470). Материал 370HR имеет теплопроводность примерно 0,4–4 Вт/м·К. (в зависимости от направления испытаний). Общая гибридная структура имеет номинальную теплопроводность примерно0.69 W/m · k.
По сравнению со стандартным FR‑4 теплопроводность 0,3–0,5 Вт/м·К., а 0.69 Значение Вт/м·К указывает на превосходную теплопроводность.. В радиолокационных модулях 77 ГГц, Усилители мощности RF могут рассеивать несколько Вт/см² тепла.. Хорошая теплопроводность эффективно снижает температуру перехода микросхемы и повышает долгосрочную надежность..
5.4 Коэффициент термического расширения (КТР)
Значения КТР для материала RO3003 составляют: ось X 17 ppm/° C., ось Y 16 ppm/° C., и ось Z 25 ppm/° C.. Низкие и изотропные характеристики КТР обеспечивают равномерное расширение различных слоев материала во время температурных циклов пайки оплавлением. (пиковая температура около 260°C), предотвращение растрескивания или расслоения ствола.
Материал 370HR также демонстрирует отличные термические свойства и низкий КТР., с КТР по оси Z примерно 45 ppm/° C. (ниже Тс), T260 > 60 минуты, и Т288 > 30 минуты, демонстрируя выдающуюся термостойкость при высокотемпературных нагрузках.
5.5 Комплексная сводка параметров производительности
| Параметр | Спецификация | Стандарт испытаний / Источник данных |
|---|---|---|
| Ламинат | Роджерс RO3003 + 370HR | Официальные данные Роджерса/Изолы |
| Диэлектрическая проницаемость (Дк) | 3.00 ± 0,04 (@10 ГГц) | МПК ТМ‑650 2.5.5.5 |
| Коэффициент рассеяния (Дф) | 0.0010 (@10 ГГц) | Технический паспорт корпорации Rogers |
| Диэлектрическая толщина | 5мил (0.127мм) | Спецификация продукта УГКПБ |
| Количество слоев | 6 слои | Симметричный гибридный стек |
| Толщина готовой доски | 1.2мм | ±10% допуск |
| Внутренняя/внешняя толщина меди | 1унция (35мкм) | Класс IPC‑6012 3 Стандартный |
| Теплопроводность | 0.69 W/m · k (общий) | Гибридный композитный расчет |
| Через лечение | Отверстие для заглушки из смолы (IPC‑4761 Тип IV) | IPC‑4761 по стандарту защиты |
| Поверхностная отделка | Погружение серебро (МПК‑4553) | Спецификация IPC‑4553 |
| Рейтинг воспламеняемости | UL94 В‑0 | Стандарт УЛ |
| Температура стеклянного перехода (Тг) | 180°С (370HR) | ДСК-тестирование |
| Водяной поглощение | 0.04% | Метод D48/50% |
6. Структура и компоновка печатной платы радара миллиметрового диапазона волн
6.1 6Конфигурация многоуровневого гибридного стека
Этот продукт имеет симметричную 6-слойную гибридную структуру, сочетающую в себе Rogers RO3003 и 370HR.:
| Слой | Материал / Функция | Ключевые параметры |
|---|---|---|
| L1 (Вершина) | РО3003 + 1Оз меди | ВЧ микрополосковая антенна / сигнальный слой |
| L2 (Внутренний) | Препрег + 1Оз меди | Базовая плоскость заземления (тесно связан) |
| L3 (Внутренний) | 370HR + 1Оз меди | Силовой слой / низкоскоростной сигнальный слой |
| L4 (Внутренний) | 370HR + 1Оз меди | Земляной слой / обратный самолет |
| L5 (Внутренний) | Препрег + 1Оз меди | Сигнальный слой / экранирующий слой |
| 16 -й (Нижний) | РО3003 + 1Оз меди | Слой радиочастотного сигнала / вспомогательный антенный слой |
Обоснование дизайна: RO3003 используется исключительно в областях высокочастотного сигнала. (L1‑L2 и L5‑L6), в то время как 370HR используется для среднего уровня мощности и земли.. Эта гибридная компоновка обеспечивает высокочастотную производительность при использовании высокого Tg 370HR., низкий КТР, и превосходная механическая прочность — значительное снижение общей стоимости материала..
6.2 Через структуру: Процесс заливки смолы (IPC‑4761 Тип IV)
В этом продукте используютсяОтверстие для заглушки из смолы (IPC‑4761 Тип IV) через процесс защиты. Конкретно, переходные отверстия сначала частично заполняются непроводящей эпоксидной смолой. (закупорка) а затем покрыт паяльной маской поверх материала для заглушки (покрытый).
Процесс заливки отверстий из смолы имеет решающее значение для печатных плат радаров миллиметрового диапазона.:
- Предотвращает растекание припоя: Во время пайки оплавлением, расплавленный припой может втягиваться в переходные отверстия под действием капиллярности, оставляя недостаточно припоя на контактных площадках компонентов, что приводит к ослаблению соединений или размыканию цепей.. Закупорка смолой эффективно предотвращает это. “кража припоя” явление.
- Повышает надежность: Структуры переходных отверстий, защищенные смолой, демонстрируют значительно улучшенную устойчивость к термоциклированию и механической вибрации..
- Поддерживает дизайн высокой плотности: Заглушка смолой позволяет размещать переходные отверстия под контактными площадками компонентов. (через-in-pad), обеспечение более компактной компоновки РЧ-интерфейса.
- Соответствует стандартам IPC‑4761: Уровень защиты типа IV является стандартным требованием для класса IPC‑6012. 3 высоконадежные печатные платы.
6.3 Погружная серебряная поверхность (МПК‑4553)
Отделка поверхностиПогружение серебро (МПК‑4553) , который наносит равномерный тонкий слой серебра (0.1-0,4 мкм) на поверхности меди для защиты от окисления и обеспечения паяемости.
Причины выбора иммерсионного серебра перед другими видами отделки поверхности:
- Превосходные радиочастотные характеристики: Серебро имеет самую высокую электропроводность среди всех металлов. (≈63×10⁶ См/м), что приводит к минимальным потерям проводимости на частотах миллиметровых волн.
- Плоская поверхность: Слой иммерсионного серебра чрезвычайно тонкий и плоский., без неровных выступов припоя, характерных для HASL.
- Хорошая паяемость: Соответствует стандартам J‑STD‑003, обеспечение нормального срока хранения 12 месяцев или больше.
- Совместимость со свинцом: Полная совместимость с процессами бессвинцовой пайки оплавлением..
Примечание по применению: IPC‑4553 определяет, что для класса 3 высоконадежные приложения серии IPC-6010, где простои недопустимы (такие как оборудование жизнеобеспечения и системы критического вооружения), иммерсионное серебро в настоящее время не рекомендуется. Для этих приложений, Необходимо указать ENIG или ENEPIG.. Этот продукт в основном используется в автомобильных радарах. (высокопроизводительная электроника, не системы жизнеобеспечения), где иммерсионное серебро обеспечивает оптимальный баланс стоимости и производительности.
7. Схема производственного процесса печатной платы радара миллиметрового диапазона
7.1 Блок-схема производства высокочастотной гибридной печатной платы
7.2 Ключевые этапы производства
① Подготовка материала и входной контроль – Проверьте поступающие высокочастотные ламинаты RO3003 и ламинаты 370HR на соответствие Dk/Df., допуск по толщине, и качество поверхности.
② Перенос рисунка внутреннего слоя – Нанесите фоточувствительную сухую пленку на очищенную медную поверхность.. Перенесите рисунок схемы на медь с помощью фотолитографии.. Развивать, травить, и снимите пленку, чтобы сформировать схемы внутреннего слоя.
③ Обработка коричневым оксидом – Микрошероховатость медной поверхности внутреннего слоя для улучшения адгезии между медью и смолой препрега во время ламинирования..
④ Гибридное ламинирование – Заламинируйте подложку RO3003, препарат, и подложка 370HR при высокой температуре и давлении. Это самый сложный шаг в гибридной технологии — различия КТР и характеристики теплового расширения двух материалов должны быть точно согласованы в параметрах ламинирования, чтобы предотвратить расслоение или коробление..
⑤ Лазерное сверление и механическое сверление - Использовать CO₂-лазеры просверлить глухие отверстия (Слои L1‑L2 и L3‑L6) и механическое сверление сквозных отверстий.
⑥ Отверстие для заглушки из смолы – После сверления, используйте вакуумную инъекцию для заполнения переходных отверстий эпоксидной смолой. Отверждение при высокой температуре, затем отшлифуйте поверхность до плоского состояния.
⑦ Перенос рисунка внешнего слоя – После заливки смолой, изготовление схем внешнего слоя с помощью фотолитографии, разработка, травление, и зачистка фильма.
⑧ Нанесение паяльной маски – Равномерно нанесите светочувствительные чернила для паяльной маски по всей поверхности платы.. Экспонируйте и проявляйте, чтобы обнажить площадки, требующие пайки, и закрыть области, которые не требуют пайки..
⑨ Иммерсионное серебряное покрытие – Выполните обработку иммерсионным серебром после нанесения паяльной маски.. Погрузите печатную плату в химический раствор, содержащий ионы серебра, чтобы нанести равномерный слой серебра толщиной 0,1–0,4 мкм на медную поверхность посредством реакции смещения..
⑩ Профилирование – Используйте фрезеровку на станке с ЧПУ для фрезерования печатной платы до готового контура в соответствии с проектными чертежами.. Полная надрезка V‑CUT для разделения панелей..
⑪ Электрические испытания и проверка надежности - Выполнять 100% Тестирование летающих зондов (проверка целостности электрической цепи и изоляции) и тестирование импеданса. Проведение анализа микросрезов в соответствии с классом IPC-6012. 3 стандарты. Провести термическое стресс-тестирование (288°C/10-секундное погружение припоя) и проверка надежности термоциклирования на образцах плат.
8. Сценарии применения печатной платы радара миллиметрового диапазона
8.1 Автомобильная электроника — основной автомобильный рынок
Автомобильный сектор представляет собой крупнейший рынок дляПечатные платы радара миллиметрового диапазона. 77Печатные платы радаров миллиметрового диапазона диапазона частот широко используются в:
- Адаптивный круиз-контроль ACC: Передний радар дальнего действия (Расстояние обнаружения ~200 м) поддержание безопасной дистанции следования.
- Автоматическое экстренное торможение AEB: Постоянно отслеживает препятствия впереди и автоматически начинает торможение при обнаружении риска столкновения..
- Обнаружение слепых зон BSD: Устанавливается на задние бамперы для наблюдения за транспортными средствами в слепых зонах..
- LCA Система помощи при смене полосы движения: Контролирует сзади быстро приближающиеся транспортные средства по соседним полосам движения..
- Радар системы помощи при парковке (24ГГц или 77 ГГц) : Модуль восприятия окружающей среды для автоматизированных парковочных систем.
8.2 Промышленная автоматизация и безопасность
- Промышленные радарные датчики миллиметрового диапазона: Измерение уровня жидкости, обнаружение уровня материала, измерение расстояния.
- Умная безопасность и защита периметра: Обнаружение вторжений персонала, мониторинг безопасности территории.
- Радар контроля транспортного потока: Подсчет транспортных средств, обнаружение скорости, контроль за нарушением правил дорожного движения.
8.3 Дроны и робототехника
- Радар для предотвращения столкновений дронов в миллиметровом диапазоне волн: Автономное объезд препятствий, местность после, и определение высоты в сложных условиях.
- Автоматизированная навигация автомобиля AGV: Восприятие позиции и планирование пути для складских роботов и промышленных AGV.
8.4 5G Коммуникации и инфраструктура миллиметрового диапазона волн
- 5Плата антенны обратной линии связи G миллиметрового диапазона: Высокоскоростные каналы связи между базовыми станциями.
- Печатная плата малосотовой антенной решетки миллиметрового диапазона: 5Покрытие G в городских горячих точках.
8.5 Мониторинг медицинских и жизненно важных функций
- 60Печатная плата бесконтактного радара для обнаружения жизненно важных функций, ГГц: Обнаружение жизненно важных функций в салоне, мониторинг младенцев, и обнаружение падения для пожилых людей.
9. Выбор материала и обоснование печатной платы радара миллиметрового диапазона
9.1 RO3003 Характеристики высокочастотного материала
RO3003 — это композитный материал из ПТФЭ с керамическим наполнителем, производимый Rogers Corporation.. Сегодня это один из наиболее широко используемых высокочастотных ламинатов в индустрии радаров миллиметрового диапазона 77 ГГц..
Основные преимущества:
- Исключительно широкополосная стабильность Dk: Дк = 3,00±0,04, отклонение от 10 ГГц до 77 ГГц меньше, чем 2.5% — намного превосходит стандартный FR‑4 (который может дрейфовать более чем 15% выше 10 ГГц).
- Сверхнизкие потери: Df = 0,001 при 10 ГГц — один из коммерчески доступных материалов на основе ПТФЭ с наименьшими потерями..
- Превосходная тепловая стабильность: КТР близко соответствует КТР меди (17 ppm/° C.), значительное снижение риска термического стресса.
- Низкое водопоглощение: Только 0.04%, обеспечение диэлектрической стабильности во влажной среде.
- Класс воспламеняемости UL94 V‑0: Соответствует строгим требованиям к воспламеняемости автомобильной электроники..
9.2 370Материал HR FR‑4 в качестве дополнительного слоя
Материал 370HR выполняет структурные и функциональные функции в регионах за пределами РФ. (силовой и заземляющий слои) многослойной платы. Это высокопроизводительная система FR‑4, рассчитанная на температуру 180°C Tg, с превосходными тепловыми свойствами и устойчивостью к CAF.. В гибридном стеке, 370HR вносит свой вклад:
- Высокий ТГ (180°С): Сохраняет механическую жесткость благодаря нескольким циклам оплавления., сопротивление деформации термического напряжения.
- Высокая Тд (340°С): Сохраняет химическую стабильность при экстремально высоких температурах..
- Превосходная стойкость к CAF: Предотвращает рост проводящей анодной нити, который может вызвать межслоевые короткие замыкания..
- Высокая экономическая эффективность: Значительно сокращает количество используемого высокочастотного материала., оптимизация общей стоимости.
9.3 Преимущества гибридной технологии
| Измерение | Полный RO3003 | Полный 370HR | RO3003+370HR Гибрид (Этот продукт) |
|---|---|---|---|
| Радиочастотные характеристики | Отличный | Бедный | Отличный |
| Структурная прочность | Справедливый | Хороший | Отличный |
| Стоимость материала | Очень высокий | Низкий | Середина |
| Сложность производства | Высокий | Низкий | Середина |
| Общая стоимость | Низкий | Только радиочастотные приложения | Высокий |
9.4 Почему FR‑4 нельзя использовать для радаров миллиметрового диапазона
Стандарт FR‑4 совершенно не подходит для диапазона 77 ГГц по нескольким причинам.:
- Диэлектрическая проницаемость резко меняется в зависимости от частоты и температуры., вызывая нестабильность импеданса и дрейф фазы.
- Коэффициент рассеяния примерно 0.020 (@1 ГГц) является 20 раз выше, чем RO3003, вызывая сильное ослабление сигнала.
- Конструкция из стеклянного переплетения обеспечивает значительный эффект переплетения на частотах миллиметровых волн., нарушение однородности линии электропередачи.
Печатные платы радаров миллиметрового диапазона необходимо использовать высокочастотные системы материалов на основе ПТФЭ/керамических наполнителей..
10. Основные преимущества и отличительные особенности печатной платы радара миллиметрового диапазона
10.1 Технические преимущества
1. Лучшая в отрасли стабильность Dk – В диапазоне температур от -50°C до 150°C., изменение диэлектрической проницаемости составляет всего -3 ppm/°C.. В экстремальных автомобильных температурных условиях (от -40°С до +125°С), угол поворота луча радара и точность определения дальности остаются стабильными.
2. Сверхнизкие потери при передаче на частоте 77 ГГц – При Df = 0,001 при 10 ГГц, 77Потери при передаче сигнала ГГц напечатная плата радара миллиметрового диапазона ниже 0,1 дБ/см, эффективно обеспечивая дальность обнаружения радара 200 м и более.
3. Точный контроль импеданса – Допуск регулирования характеристического импеданса ±8% обеспечивает целостность радиочастотной цепи 77 ГГц и эффективность антенны..
4. Высоконадежное управление температурным режимом – 0.69 Общая теплопроводность, Вт/м·К, в сочетании с отверстиями для пробок из смолы в конструкциях эффективно отводит тепло от ВЧ-усилителей мощности к интерфейсам рассеивания тепла..
5. Отличная термическая стойкость – Tg ≥ 180°C и Td ≥ 340°C полностью соответствуют требованиям процесса бессвинцовой пайки оплавлением (пик 260°С, несколько циклов).
10.2 Преимущества качества и соответствия
- Класс IPC‑6012 3 производство с высоким уровнем надежности: Соответствует высочайшему уровню стандартов качества и производительности..
- Сертификат воспламеняемости UL94 V‑0: Соответствует обязательным требованиям воспламеняемости для автомобильного и промышленного оборудования..
- Соответствует RoHS: Без свинца, экологически чистое производство, соответствие глобальным экологическим нормам.
- Iso 9001 сертификация: Стандартизированная система управления качеством, обеспечивающая единообразие от партии к партии..
11. Отраслевые стандарты и источники данных
Дизайн, Производство, и проверка качества этого продукта строго соответствуют следующим авторитетным стандартам:
11.1 Стандарты материалов печатных плат
| Стандартный | Заголовок | Приложение |
|---|---|---|
| IPC‑4101E | Спецификация базовых материалов для жестких и многослойных печатных плат | 370HR соответствует Типу/127, /128, /130 |
| МПК ТМ‑650 2.5.5.5 | Руководство по методам испытаний — Диэлектрическая проницаемость и коэффициент рассеяния | Метод испытания Dk/Df |
| АСТМ Д5470 | Стандартный метод испытаний свойств теплопередачи | Метод испытания теплопроводности |
11.2 Стандарты процессов и производительности печатных плат
| Стандартный | Заголовок | Приложение |
|---|---|---|
| МПК‑6012 | Квалификационные и эксплуатационные характеристики жестких печатных плат | Сорт 3 высокий уровень надежности |
| IPC‑A‑600 | Приемлемость печатных плат | Визуальный и качественный контроль |
| МПК‑4761 | Руководство по проектированию защиты печатной платы с помощью конструкций | По типу защиты IV |
| МПК‑4553 | Спецификация для иммерсионного серебряного покрытия печатных плат | Поверхностная обработка иммерсионным серебром |
11.3 Стандарты безопасности и надежности материалов
| Стандартный | Заголовок | Приложение |
|---|---|---|
| UL94 В‑0 | Стандарт на испытания на воспламеняемость пластмассовых материалов | Сертификация класса воспламеняемости |
| J‑STD‑003 | Тесты на пайку печатных плат | Стандарт испытаний на паяемость |
| АЭК-Q100 | Квалификация стресс-тестов на основе механизма отказа для интегральных схем | Надежность компонентов автомобильного уровня |
11.4 Сводка ключевых источников данных
- РО3003 Дк = 3,00±0,04, Df = 0,001 при 10 ГГц —Официальный технический паспорт Rogers Corporation
- RO3003 Дк ≈ 3.07 на частоте 77 ГГц —Данные измерений IPCB (микрополосковый дифференциально-фазовый метод)
- RO3003 теплопроводность 0.50 W/m · k (50°С, АСТМ Д5470) -Официальный технический паспорт Rogers Corporation
- 370HR Tg = 180°С, Тд = 340°С, CTE по оси Z = 45 ppm/°C —Официальные технические данные Isola 370HR
- Стандартная теплопроводность FR‑4 0,3–0,5 Вт/м·К — Каденс Подложки для печатных плат Технический документ
- 77Длина волны ГГц ≈ 3,9 мм —Рассчитано по формуле λ = c/f (с = 3×10⁸ м/с, f = 77×10⁹ Гц)
12. Почему стоит выбрать UGPCB для печатной платы радара миллиметрового диапазона волн?
12.1 Основные возможности UGPCB
- Обширный опыт высокочастотных гибридных технологий: УГКПБ накопил богатый опыт в области гибридного ламинирования высокочастотных материалов., обработка всего: от RO3003+370HR до более сложных комбинаций материалов.
- Возможность точного контроля импеданса: Допуск регулирования импеданса ±8% соответствует строгим требованиям радиочастотной конструкции 77 ГГц..
- Комплексное управление качеством: Производство по классу IPC‑6012 3 стандарты со строгим контролем качества на каждом этапе производства.
- Отзывчивая техническая поддержка: Комплексные инженерные услуги: от консультаций по комплексному проектированию и анализа технологичности DFM до изготовления прототипа.
12.2 Применимый портфель продуктов
UGPCB предоставляет услуги по быстрому прототипированию и серийному производству следующих печатных плат для радаров миллиметрового диапазона::
- 77Печатная плата автомобильного радара миллиметрового диапазона ГГц (АКК/АЕБ/БСД)
- 79Плата радара формирования изображения высокого разрешения ГГц
- 24Плата углового радара для мониторинга слепых зон ГГц
- 60Печатная плата радара для обнаружения жизненно важных функций, ГГц
- Сборки радаров миллиметрового диапазона на печатных платах (совместим с серией TI IWR, НХП, Радарные чипы Infineon)
12.3 Быстрое предложение и запрос услуг
| Элемент | Подробности |
|---|---|
| Название продукта | 6Печатная плата радара миллиметрового диапазона Layer Rogers RO3003+370HR |
| Стандартное время выполнения | Прототип: 7–10 рабочих дней; Объем: 10–15 рабочих дней |
| Форматы файлов | Гербер RS‑274X, ODB ++, Исходные файлы проекта печатной платы |
| Гарантия качества | 100% Тестирование летающих зондов, 100% Тестирование импеданса, предоставлен отчет о проверке |
Печатная плата радара миллиметрового диапазона волн — сводка технических характеристик
| Параметр | Спецификация |
|---|---|
| Название продукта | 6Печатная плата многослойной печатной платы радара миллиметрового диапазона |
| Ламинат | Роджерс RO3003 + 370HR-гибрид |
| Диэлектрическая проницаемость (Дк) | 3.0 ± 0,04 (RO3003 @10 ГГц) |
| Диэлектрическая толщина | 5мил (0.127мм) |
| Количество слоев | 6 слои |
| Толщина готовой доски | 1.2мм |
| Внутренняя/внешняя толщина меди | 1унция (35мкм) |
| Минимальная ширина/интервал трассировки | 0.1мм / 0.1мм |
| Через лечение | Отверстие для заглушки из смолы (IPC‑4761 Тип IV) |
| Поверхностная отделка | Погружение серебро (МПК‑4553) |
| Теплопроводность | 0.69 W/m · k (общий) |
| Коэффициент рассеяния | 0.001 (@10 ГГц) |
| Рейтинг воспламеняемости | UL94 В‑0 |
| Слепая сквозная структура | Л1‑Л2, L3‑L6 |
| Стандарт качества | Класс IPC‑6012 3 |
| Основные приложения | 77Автомобильный радар ГГц, Адас, Промышленное ранжирование |
Запросить цену — получите индивидуальное решение для печатной платы радара миллиметрового диапазона уже сегодня
UGPCB стремится предоставлять высококачественные высокочастотные гибридныепечатная плата радара миллиметрового диапазона решения для клиентов по всему миру. Создаете ли вы прототип автомобильного радара 77 ГГц или нуждаетесь в серийном производстве печатных плат радаров миллиметрового диапазона, наша команда инженеров готова предоставить профессиональную техническую поддержку и обслуживание.
Свяжитесь с УГКПБ сегодня:
- Отправьте файлы Gerber на: [sales@ugpcb.com]
- Посетите наш сайт: [www.ugpcb.com]
Пожалуйста, предоставьте следующую информацию для быстрого расчета:
- Файлы Gerber или чертежи печатных плат.
- Требуемое количество (прототип / небольшая партия / объем производства)
- Целевое приложение (например, 77Автомобильный радар ГГц, промышленное обнаружение, и т. д.)
- Специальные требования (требования к содержанию свинца, особые потребности в тестировании, и т. д.)
