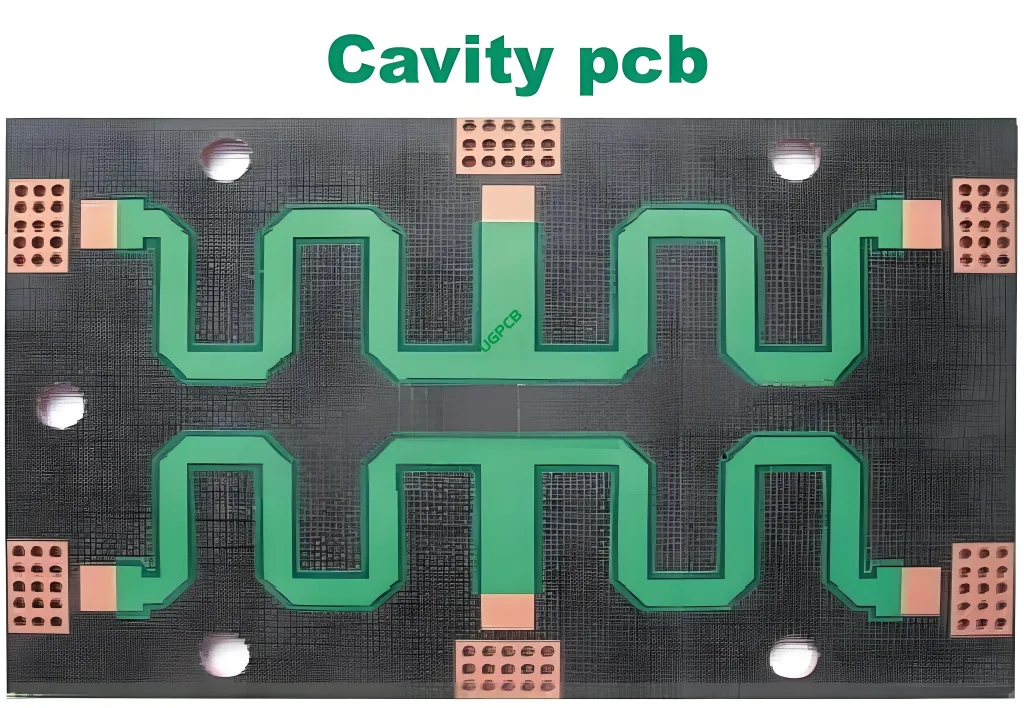

Hohlraum -PCB

Überblick über Hohlraum -PCB

Hohlraum -PCB, eine spezialisierte Art von gedruckter Leiterplatte (Leiterplatte), ist entwickelt, um die strengen Anforderungen an Hochfrequenz- und Mikrowellenanwendungen zu erfüllen. Verwendung von Teflon F4MB als Kernmaterial, Dieses Produkt hält sich an der IPC6012 -Klasse an 2 Qualitätsstandard, Gewährleistung der zuverlässigen Leistung und Haltbarkeit.

Definition und Schlüsselspezifikationen

Eine Hohlraum -PCB ist durch seine einzigartige Hohlraumstruktur gekennzeichnet, die durch Entfernen eines Teils des dielektrischen Materials geschaffen wird, um eine ausgehöhlte Fläche zu bilden. Dieses Design ist entscheidend für bestimmte Anwendungen wie Power -Trenner, wo eine präzise Kontrolle über die Signalverteilung erforderlich ist. Die Dielektrizitätskonstante von Teflon F4MB ist 2.55, Bereitstellung einer stabilen Signalübertragung. Das Board verfügt über 2 Schichten, mit einer Gesamtdicke von 1,5 mm. Die Kupferdicke wird an einer Basis von 0,5 Unzen und einer fertigen Dicke von 1 Unzen angegeben, Gewährleistung einer effizienten Leitfähigkeit. Die verwendete Oberflächentechnologie ist eintaucher Silber, Das bietet ausgezeichnete Lötlichkeit und Zuverlässigkeit.

Konstruktionsüberlegungen

Beim Entwerfen einer Hohlraum -PCB, Mehrere Faktoren müssen berücksichtigt werden:

• Hohlraumabmessungen: Die Größe und Form des Hohlraums sollte genau definiert werden, um den Anforderungen der Anwendung zu entsprechen.
• Dielektrisches Material: Teflon F4MB wird für seine Tangente mit niedriger Dielektrizität und Verlust ausgewählt, Damit es für Hochfrequenzsignale geeignet ist.
• Kupferdicke: Eine ausreichende Kupferdicke ist für die Aufrechterhaltung der Signalintegrität und die Minimierung von Verlusten unerlässlich.
• Oberflächenbeschaffung: Immersionssilber bietet eine glatte und leitende Oberfläche für die Komponentenbefestigung.

Arbeitsprinzip

Die Hohlraum -PCB arbeitet basierend auf dem Prinzip der kontrollierten Impedanz und dem minimalen Signalverlust. Die Hohlraumstruktur ermöglicht eine präzise Steuerung über die Signalrouting, Verringerung der Störung und Verbesserung der Gesamtleistung. Das teflon F4MB -Material stellt sicher, dass Signale ihre Integrität beibehalten, was zu einem effizienten und zuverlässigen Betrieb führt.

Anwendungen

Hohlraum -PCBs eignen sich besonders für Anwendungen, die eine präzise Signalverteilung erfordern, wie Machtteiler in Kommunikationssystemen. Sie werden auch in Radarsystemen verwendet, Satellitenkommunikation, und andere hochfrequente elektronische Geräte, bei denen Signalreinheit und Zuverlässigkeit von größter Bedeutung sind.

Einstufung

Hohlraum -PCBs können basierend auf ihrer Schichtzahl klassifiziert werden, Hohlraumkonfiguration, und spezifische Anwendungen. Gemeinsame Klassifizierungen umfassen:

• Einzelschicht- und Mehrschichtplatten: Abhängig von der Komplexität der Schaltung.
• Standard- und benutzerdefinierte Hohlräume: Basierend auf den spezifischen Anforderungen der Anwendung.
• Hochfrequenzspezifische Boards: Entwickelt für bestimmte Hochfrequenzanwendungen, Oft mit strengen Material- und Fertigungsstandards.

Materialeigenschaften

Die wichtigsten Eigenschaften von Teflon F4MB, Das in Hohlraum -PCB verwendete Material, enthalten:

• Niedrige Dielektrizitätskonstante: Sorgt für minimale Signalverzögerung und Verlust.
• Stabile Leistung über die Temperaturbereiche hinweg: Behält eine konsequente Leistung bei unterschiedlichen Umgebungsbedingungen bei.
• Hohe Resistenz gegen Feuchtigkeitsabsorption: Verhindert den Abbau der Signalqualität aufgrund des Eindringens von Feuchtigkeit.

Produktionsprozess

Die Produktion von Hohlraum -PCBs umfasst mehrere Schritte:

1. Materialauswahl: Auswahl von Teflon F4MB für seine dielektrischen Eigenschaften.
2. Schaltungsdesign: Erstellen des Schaltungslayouts mit Überlegungen für die Hohlraumstruktur.
3. Radierung: Entfernen Sie unnötiges Kupfer, um das gewünschte Schaltungsmuster zu erstellen.
4. Hohlraumbildung: Präzisionsbearbeitung, um den Hohlraum im dielektrischen Material zu erzeugen.
5. Laminierung: Mehrere Schichten unter hohem Druck und Temperatur miteinander verbinden.
6. Oberflächenbearbeitung: Anwenden von Immersionssilber für eine verbesserte Lötlichkeit auftragen.
7. Test- und Qualitätskontrolle: Sicherstellen, dass das Endprodukt alle Spezifikationen und Standards erfüllt.

Szenarien verwenden

Hohlraum -PCBs werden in Szenarien verwendet, in denen eine präzise Signalverteilung kritisch ist, wie zum Beispiel:

• Machtteiler: Gewährleistung der gleichmäßigen Verteilung von Signalen in Kommunikationssystemen.
• Radarsysteme: Bereitstellung genauer und stabiler Signalverarbeitungsfunktionen.
• Satellitenkommunikation: Aktivieren von zuverlässiger Datenübertragung zwischen Erde und Raum.

Zusammenfassend, Hohlraum-PCBs sind spezielle Leiterplatten, die für Hochfrequenz- und Mikrowellenanwendungen ausgelegt sind. Ihre einzigartige Hohlraumstruktur, kombiniert mit den Eigenschaften von Teflon F4MB, macht sie ideal für den Einsatz bei Leistungsunterteilern und anderen Präzisionssignalverteilungsanwendungen.
