Einführung

In der 5G-Kommunikation, Mikrowellenradar, und Hochgeschwindigkeits-Datenübertragung, Signalintegrität und Übertragungsgeschwindigkeit entscheiden über den Geräteerfolg. Standard PCB -Materialien wie FR4 verursachen aufgrund dielektrischer Verluste häufig eine Signaldämpfung bei hohen Frequenzen. Für diese anspruchsvollen Anwendungen, Sie benötigen eine Platine mit einem “goldenes Medium”-Teflon-Leiterplatte. Als Profi Leiterplattenhersteller, UGPCB liefert hochpräzise Teflon-Leiterplatten von 2 Schichten zu 34 Schichten mithilfe fortschrittlicher Produktionsverfahren.

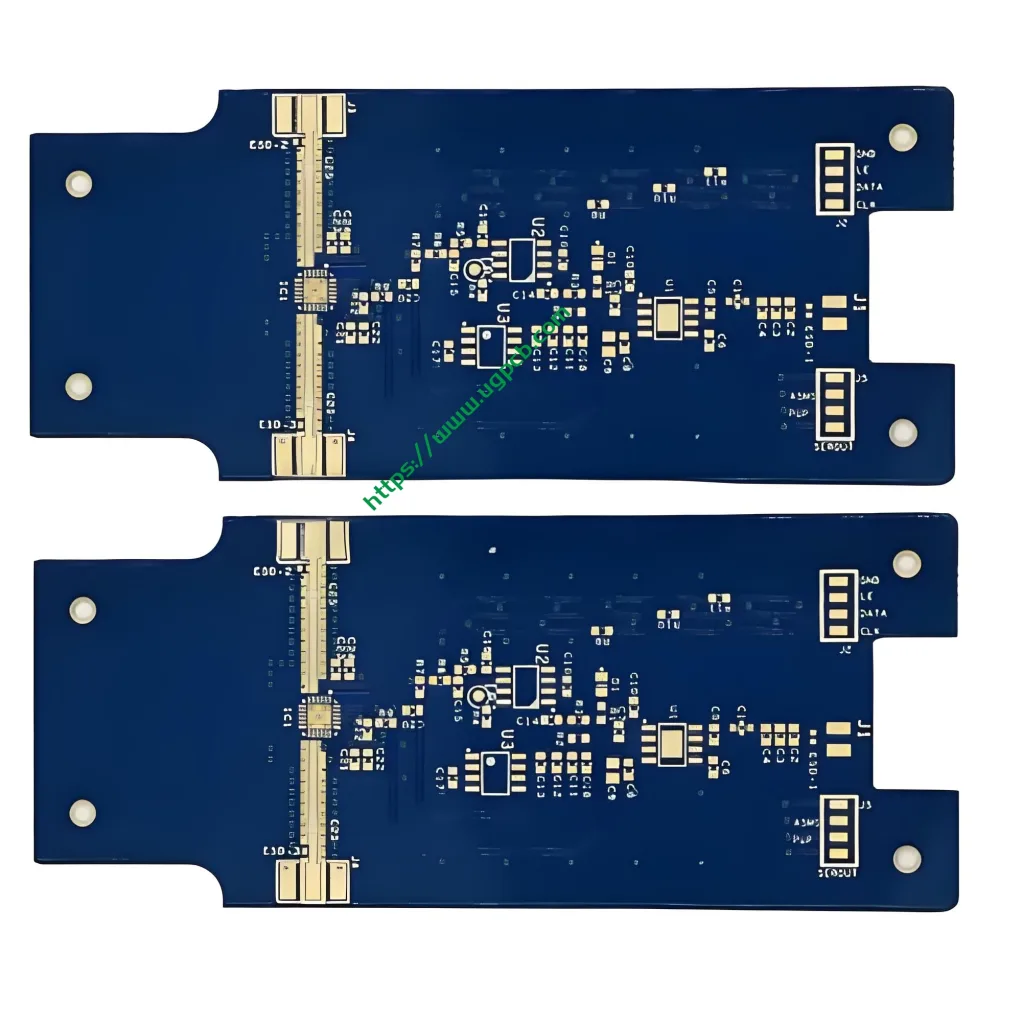

Was ist Teflon-PCB??

Teflon-Leiterplatte bezieht sich auf Leiterplatten Hergestellt aus Polytetrafluorethylen (Ptfe, allgemein bekannt als Teflon) Laminatmaterial. Aufgrund seiner äußerst stabilen chemischen und elektrischen Eigenschaften, Dieses Material eignet sich ideal für elektronische Hochfrequenzgeräte, bei denen die Frequenzleistung von entscheidender Bedeutung ist.

Kernmaterialien und Leistungsparameter

Die außergewöhnliche Hochfrequenzleistung von Teflon beruht auf seinen einzigartigen physikalischen und elektrischen Eigenschaften. UGPCB stellt Teflon-Leiterplatten mit diesen Kernspezifikationen her:

• Dielektrizitätskonstante (Dk): 2.0 – 3.5. Dieser niedrige Dk gewährleistet eine schnelle Signalausbreitung mit stabilen Werten über weite Frequenzbereiche.

• Dissipationsfaktor (Df): Extrem niedrig (normalerweise unten 0.002). Df misst den Signalverlust – niedrigere Werte bedeuten eine bessere Signalintegrität. UGPCB erzwingt eine strenge Eingangskontrolle für Material Dk/Df, um die Hochfrequenzleistung zu gewährleisten.

• Schichten: 2 Schichten – 34 Schichten. Ganz gleich, ob Sie einfache doppelseitige Platinen oder komplexe 34-Lagen-Multilayer-Leiterplatten benötigen, Die professionellen Laminierungsprozesse von UGPCB liefern dies.

• Brettdicke: 0.1mm – 12mm, Erfüllung vielfältiger Leistungs- und Strukturanforderungen.

• Kupferdicke: Basiskupfer 0.5oz, fertige Kupferdicke 1oz, Ausgleich der aktuellen Kapazität mit der Liniengenauigkeit.

• Oberflächenbeschaffung: Immersionsgold oder ISIG. Diese flachen Oberflächen unterstützen den Skin-Effekt von Hochfrequenzsignalen und minimieren Verluste.

Wissenschaftliche Klassifikation

• Nach Basismaterial: Spezialmaterial PCB (Kategorie „Organisches Harz“. – Auf PTFE-Basis)

• Nach Häufigkeit: Hochfrequenz-Mikrowellenplatine

• Durch Struktur: Mehrschichtige starre Leiterplatte (einschließlich Hybridkonstruktionen)

• Durch Anwendung: HF-/Mikrowellen-Leiterplatte

Funktionsprinzip und wichtige Designpunkte

In Mikrowellen-Hochfrequenzschaltungen, Signalwellenlängen werden bei der Übertragung extrem kurz. Teflon-Leiterplatte nutzt seine extrem niedrige Dielektrizitätskonstante und seinen Verlust, um elektromagnetische Wellen auf präzise impedanzkontrollierte Leiterbahnen zu beschränken (Typischerweise 50 oder 75 Ohm), Minimierung von Reflexion und Dämpfung.

Wichtige Designüberlegungen

Bei der Entwicklung von UGPCB-Teflon-Leiterplatten sind zwei Faktoren am wichtigsten:

1. Hohe Präzision der HF-Linie: Hochfrequenzleiterbahnen wie Antennenzuleitungen und Mikrostreifen erfordern eine strenge Breiten- und Abstandskontrolle. Kleine Fehler verursachen eine Impedanzfehlanpassung. UGPCB verwendet hochpräzises Ätzen, um eine genaue HF-Linienbildung sicherzustellen.

2. Dk/Df-Materialauswahl: Wählen Sie Materialien mit Dk-Werten, die Ihrer Betriebsfrequenz entsprechen. UGPCB hilft Ihnen bei der Auswahl und Überprüfung von Materialien wie der Rogers- oder Taconic-Serie.

Produktklassifizierung und -struktur

Teflon-Leiterplatten werden nach Struktur und Materialkombination klassifiziert:

1. Reine Teflon-Leiterplatte: Komplett aus PTFE-Laminaten gefertigt. Diese bieten maximale Stabilität, kosten aber mehr. Aufgrund der weichen Beschaffenheit von PTFE, Sie benötigen oft spezielle Vorrichtungen.

2. Hybrid-Teflon-Leiterplatte: Um Kosten und mechanische Festigkeit in Einklang zu bringen, Teflon+FR4-Hybridkonstruktion Funktioniert gut. Hochfrequenzschichten verwenden Teflon, während andere Schichten FR4 verwenden. Dies erfordert eine fortschrittliche Laminierung, um den unterschiedlichen Wärmeausdehnungskoeffizienten gerecht zu werden. UGPCB verfügt über umfangreiche Erfahrung in der Hybridlaminierung.

UGPCB-Produktionsprozess und Qualitätskontrolle

Hochwertige Teflon-Leiterplatten erfordern eine strenge Prozesskontrolle:

1. Vorbehandlung: Die niedrige Oberflächenenergie von Teflon erfordert eine Plasma- oder Natriumnaphthalin-Behandlung vor dem Bohren, um die Kupferhaftung in Durchgangslöchern zu verbessern.

2. Bohren: Die Weichheit und der Glasgehalt von PTFE erfordern andere Bohrparameter als FR4. Wir verwenden spezielle Bits, um Grate und raue Lochwände zu vermeiden.

3. Überzug: Nach spezieller Aktivierung, Lochwände erzielen starke Kupferverbindungen.

4. Musterübertragung: Hochpräzise Ausrichtung und Belichtung unter Reinraumbedingungen gewährleisten die Genauigkeit der HF-Linie.

5. Radierung: Wir kontrollieren die Seitenätzung streng, um die Rechtwinkligkeit der Spuren aufrechtzuerhalten, entscheidend für die Hochfrequenzimpedanz.

6. Qualitätsinspektion: Fertige Produkte werden einer IPC-A-600-Sichtprüfung unterzogen 100% elektrische Prüfung, treffen IPC6012 Klasse II oder Klasse III Anforderungen.

Primäranwendungen

Mit hervorragenden Mikrowelleneigenschaften, UGPCB-Teflon-Leiterplatten bedienen diese Bereiche:

• Telekommunikationsinfrastruktur: Leistungsverstärker, Antennensysteme

• Satellitenkommunikation: Lnbs, Transpondermodule

• Automobilradar: 77GHz-Millimeterwellenradar, Kollisionsvermeidungssysteme

• Luft- und Raumfahrt & Verteidigung: Navigationsausrüstung, elektronische Gegenmaßnahmen

• Testinstrumente: Netzwerkanalysatoren, Hochfrequenzsonden, Testvorrichtungen

Warum sollten Sie sich für UGPCB für Teflon-Leiterplatten entscheiden??

1. Hochfrequenz-Expertise: Wir verstehen die Auswirkungen von Dk/Df auf Signale. Wir kontrollieren alles von der Materialauswahl bis zur Produktion.

2. Hohe Mehrschichtfähigkeit: Wir kümmern uns um 34 Teflonschichten und Hybridkonstruktionen für komplexe Designs.

3. Präzisionsfokus: Wir sind auf hochpräzise HF-Leitungen mit einer Impedanztoleranz von ±5 % oder weniger spezialisiert.

4. Qualitätszertifiziert: Wir halten uns strikt an die Standards IPC6012 Klasse II/III, eine zuverlässige Qualitätssicherung bieten.

Handeln Sie noch heute

Eine großartige Mikrowellenausrüstung beginnt mit einem großartigen Gerät Teflon-Leiterplatte. Wenn Sie stabil brauchen, zuverlässig, Hochleistungs-PCB-Lösungen für Hochfrequenzanwendungen, UGPCB ist Ihr vertrauenswürdiger Partner.

Lassen Sie nicht zu, dass Materialeinschränkungen Ihre Gestaltungsmöglichkeiten einschränken.

[Senden Sie Ihre PCB-Designdateien (Gerber) und Anforderungen. Holen Sie sich noch heute ein professionelles Angebot und eine DFM-Analyse von UGPCB!]
