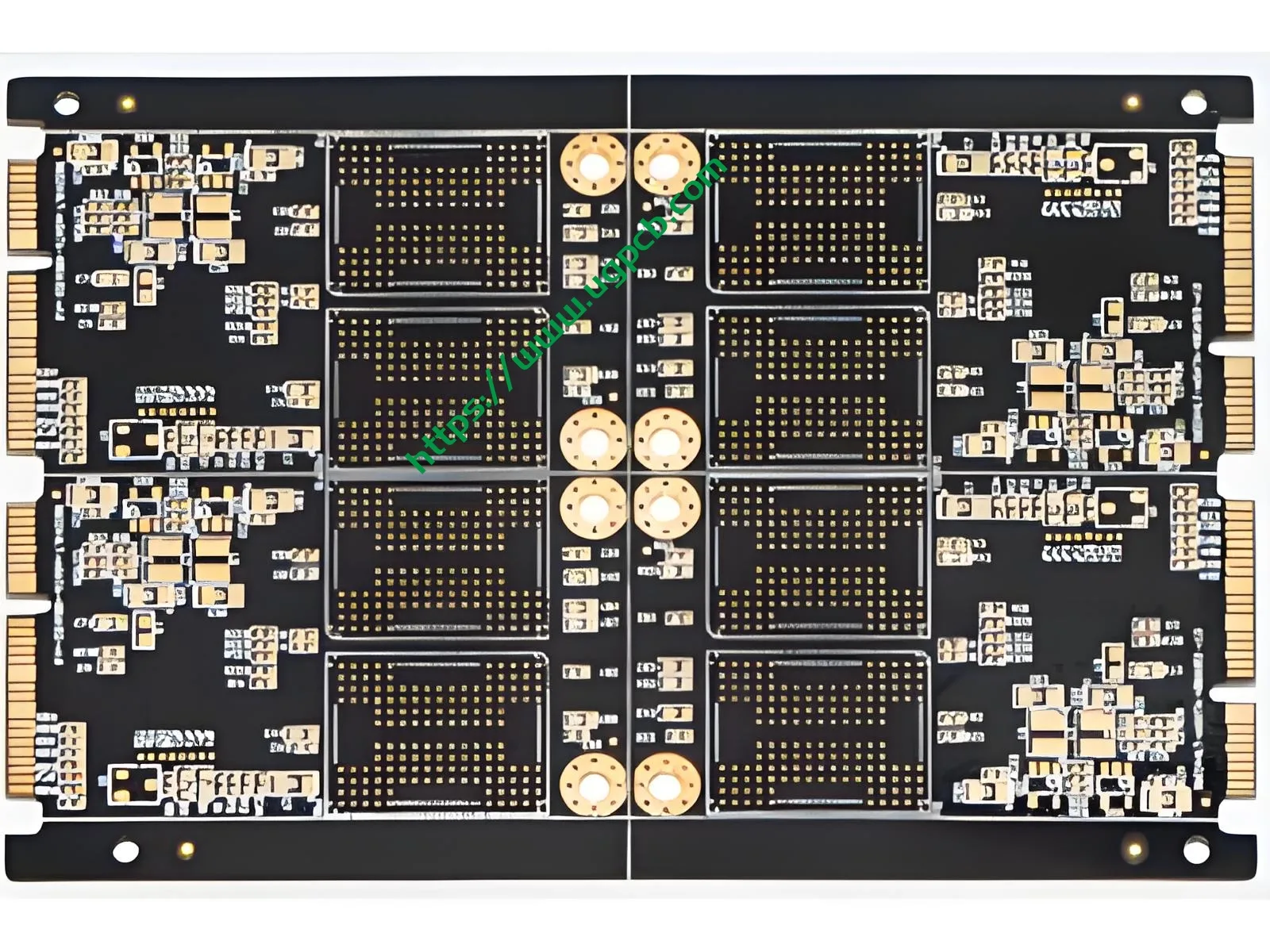

Goldfinger Blind Hole PCB

Einführung in Gold Finger Blind Hole PCB

Das Goldfinger -Blindloch -Loch -Loch ist eine spezielle Art von Druckschaltkartonplatte (Leiterplatte) Das bietet goldplatte Finger und Blindlöcher. Dieses Design ermöglicht eine verbesserte Konnektivität und kompakte Integration in elektronische Geräte.

Produktübersicht

Das Goldfinger-Blindloch-Loch wird unter Verwendung von hochwertigem S1140 FR4-Material konstruiert, Sicherstellung und hervorragende elektrische Leistung sicherstellen. Es besteht aus vier Schichten, mit einer Kupferdicke von 1 Unzen und einer fertigen Dicke von 1,2 mm. Die Oberflächenbehandlung beinhaltet Immersion Gold, Dies bietet eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit.

Anwendungen

Diese Art von PCB wird hauptsächlich in Computerkomponenten verwendet, wo Hochgeschwindigkeitsdatenübertragung und zuverlässige Verbindungen von entscheidender Bedeutung sind. Die goldenen Finger ermöglichen ein einfaches Verstopfen und Stecker, Während die blinden Löcher interne Verbindungen ermöglichen, ohne dass durch Durchlochkomponenten erforderlich ist.

Einstufung

Der Goldfinger -Blindloch -PCB kann basierend auf seiner Schichtzahl klassifiziert werden, Kupferdicke, und besondere Prozesse wie blind und vergrabene Vias, sowie das Vorhandensein von goldenen Fingern und Blindlöchern.

Material

Das Grundmaterial für diese Leiterplatte ist S1140 FR4, Ein flammretardantes Glas-Epoxy-Laminat, das eine hervorragende thermische Stabilität und mechanische Festigkeit bietet.

Leistung

Mit Spuren-/Raumabmessungen von 4mil/4mil (0.1Mm/0,1 mm) und eine minimale Lochgröße von 0,2 mm (8Mil), Das Goldfinger-Blindloch-Loch-PCB ist für Verbindungsanwendungen mit hoher Dichte ausgelegt. Das Eintauchen Gold Finish sorgt für eine geringe Kontaktwiderstand und eine langfristige Zuverlässigkeit.

Struktur

Die PCB besteht aus vier Schichten, Mit blinden und vergrabenen VIAS, die eine komplexe Routing zwischen Schichten ermöglichen, ohne dass Durchschnittskomponenten erforderlich sind. Die Goldfinger bieten eine Edge Connector -Schnittstelle für eine einfache Integration in größere Systeme.

Merkmale

Einige wichtige Merkmale des Goldfingerblind -Loch -PCB umfassen:

• Verbindungsfähigkeit mit hoher Dichte
• Niedrige Kontaktresistenz aufgrund des Eintauchens Gold Finish
• Langlebige und zuverlässige Konstruktion mit S1140 FR4 -Material
• Kompaktes Design mit goldenen Fingern und blinden Löchern

Produktionsprozess

Der Produktionsprozess für das Goldfinger -Blindloch -Loch -PCB umfasst mehrere Schritte, einschließlich:

1. Materialvorbereitung: Wählen Sie das entsprechende S1140 FR4 -Material aus und schneiden Sie es auf die Größe ab.
2. Schichtstapel: Stapel der Schichten der PCB mit präziser Ausrichtung.
3. Kupfereide: Verwenden chemischer Ätzen, um die gewünschten Schaltungsmuster auf jeder Schicht zu erstellen.
4. Durch Bohrungen: Bohren Sie blinde und vergrabene Vias, um interne Verbindungen zwischen Schichten herzustellen.
5. Überzug: Anwendung von Kupferbeschichtung auf die VIAS und andere exponierte Kupferbereiche.
6. Oberflächenbehandlung: Anwenden von Immersion Gold auf die Oberfläche der PCB für eine verbesserte Leitfähigkeit und Korrosionsbeständigkeit auftragen.
7. Montage: Montieren Sie die goldenen Finger auf die Kante der Leiterplatte, um eine einfache Konnektivität zu erhalten.

Anwendungsfälle

Das Goldfinger-Blindloch-Loch-Loch ist ideal für die Verwendung in Computerkomponenten, in denen der Platz begrenzt ist und Hochgeschwindigkeitsdatenübertragung erforderlich ist. Beispiele sind Motherboards, Grafikkarten, und andere Hochleistungs-Computergeräte.
