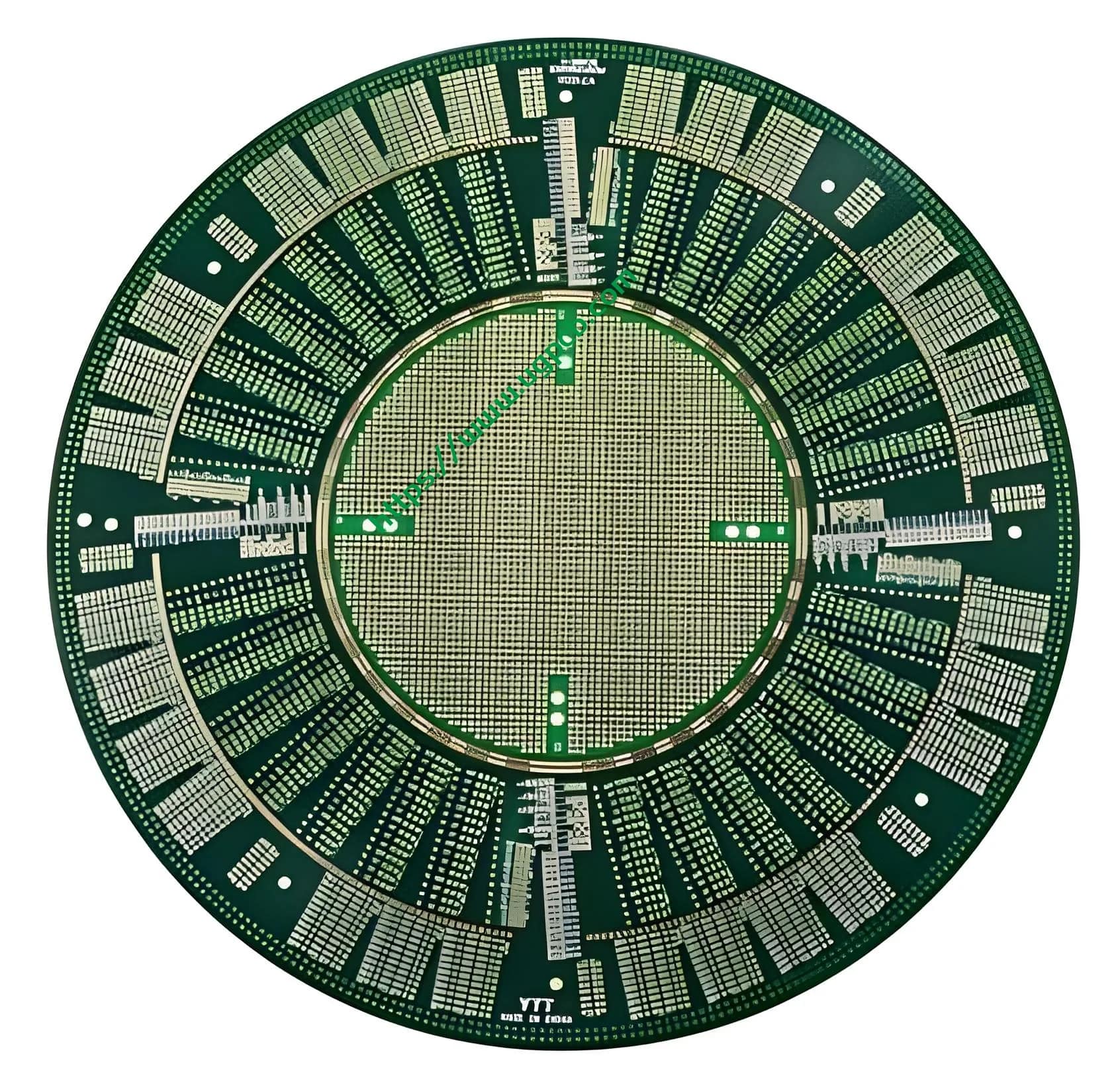

IC -Chip -Test -PCB

Introduction to IC Chip Test PCB

Übersicht und Definition

An IC Chip Test PCB, or Integrated Circuit Chip Test Printed Circuit Board, is a specialized circuit board designed for testing integrated circuit chips. It ensures that the chips meet the required specifications before they are used in electronic devices.

Arbeitsprinzip

The IC Chip Test PCB works by connecting the integrated circuit chip to various test points on the PCB. These test points measure the electrical characteristics of the chip, such as voltage, aktuell, und Widerstand, to verify its functionality.

Anwendungen

IC Chip Test PCBs are used in the manufacturing and quality control processes of electronic devices. They are essential for ensuring that only functioning and reliable chips are used in the final products.

Types of IC Chip Test PCBs

There are different types of IC Chip Test PCBs based on their design and functionality:

1. Functional Test PCBs: Used to test the overall functionality of the chip.
2. Parameter Test PCBs: Used to measure specific parameters like power consumption, Geschwindigkeit, and temperature.

Material und Konstruktion

• Material: TU872SLS, ein hochwertiges Epoxidmaterial.
• Schichten: 20 Schichten, Bereitstellung von Robustheit und besserer Signalintegrität.
• Farbe: Erhältlich in Grün oder Weiß.
• Fertige Dicke: 2.0mm, sicherstellen, dass die Haltbarkeit schlank ist.
• Kupferdicke: 1OZ, das bietet eine gute Leitfähigkeit.
• Oberflächenbehandlung: Immersion gold with a thickness of at least 3U”, Verbesserung der Korrosionsbeständigkeit und Lötlichkeit.

Leistungseigenschaften

IC Chip Test PCBs are designed to accurately test the performance of integrated circuit chips. They support high-speed data transfer and are built to withstand repeated usage over time. Das Eintauchen Gold Finish sorgt für eine lang anhaltende Leistung und Zuverlässigkeit.

Strukturelle Merkmale

The structure of an IC Chip Test PCB includes multiple layers of copper traces sandwiched between layers of substrate material. Dieses mehrschichtige Design hilft bei der Verwaltung der Wärmeabteilung und zur Verbesserung der elektrischen Leistung. Die PCB wird mit einer Schutzschicht beschichtet, um Schäden zu vermeiden und eine Lebensdauer zu gewährleisten.

Produktionsprozess

The production of an IC Chip Test PCB involves several steps:

1. Design: Verwenden von speziellen Software zum Erstellen des Schaltungslayouts.
2. Radierung: Entfernen Sie überschüssiges Kupfer, um die gewünschten Muster zu bilden.
3. Laminierung: Kombinieren Sie mehrere Schichten miteinander.
4. Überzug: Hinzufügen einer dünnen Metallschicht, um die Konnektivität zu verbessern.
5. Inspektion: Sicherstellen, dass die PCB die Qualitätsstandards entspricht.
6. Montage: Befestigungskomponenten auf der Leiterplatte.
7. Testen: Überprüfen Sie die Funktionalität und Leistung.

Anwendungsfälle

IC Chip Test PCBs are used in various applications including:

• Unterhaltungselektronik: Mobiltelefone, Tabletten, Smartwatches.
• Automobil: In-car systems for navigation and entertainment.
• Medizinprodukte: Tragbare medizinische Geräte.
• Industrieautomatisierung: Control systems for machinery and robotics.

Abschließend, IC Chip Test PCBs play a crucial role in the electronics manufacturing process by ensuring the reliability and functionality of integrated circuit chips. Ihre weit verbreitete Einführung in verschiedenen Branchen unterstreicht ihre Vielseitigkeit und Bedeutung in modernen elektronischen Geräten.
