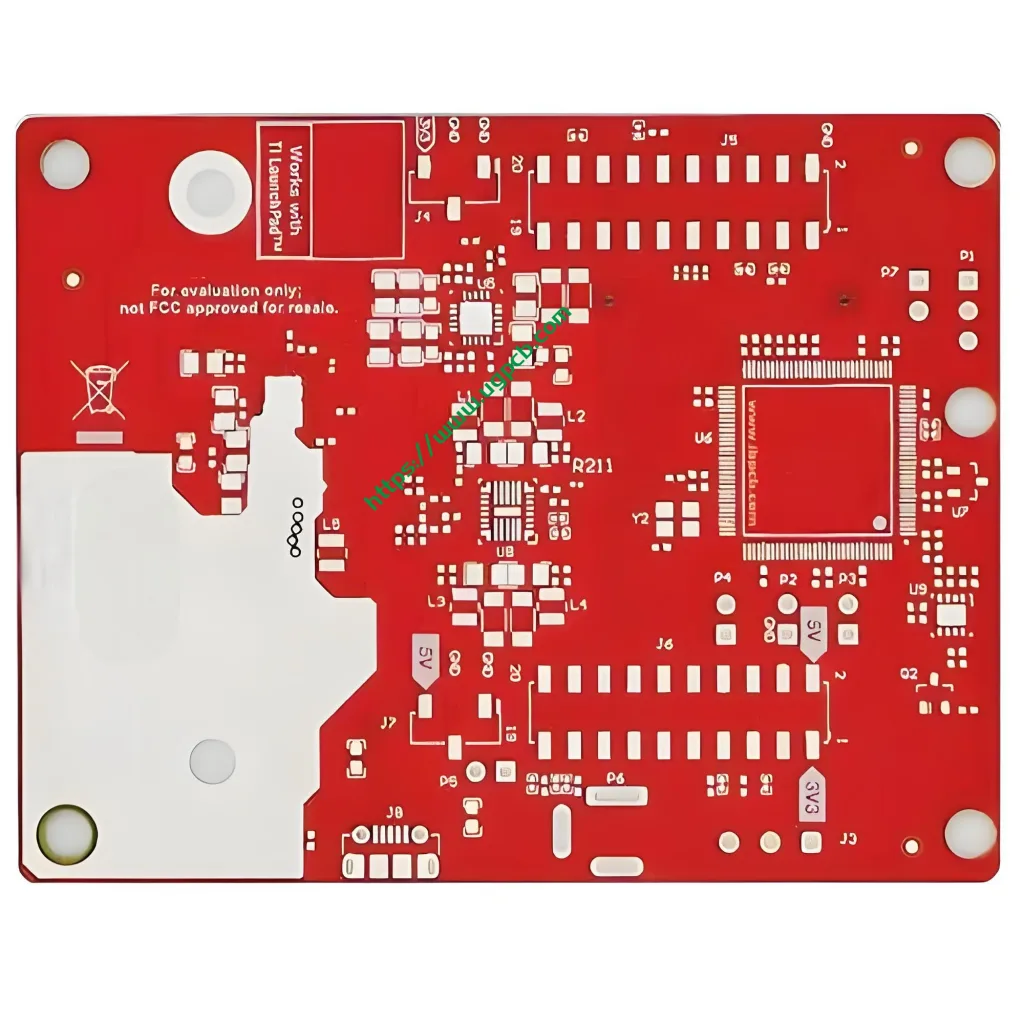

6‑Schicht-Hybrid-Millimeterwellen-Radar-PCB-Leiterplatte: Rogers RO3003+370HR 77GHz HF-Lösung

Was ist eine Millimeterwellenradarplatine?? – Ein vollständiger Leitfaden zur Hochfrequenz-Hybridtechnologie

APlatine für Millimeterwellenradar ist ein spezialisiertes Hoch-Frequenz-Leiterplatte Entwickelt für Radarsysteme, die im Millimeterwellenspektrum arbeiten, typischerweise bei 77 GHz und 79 GHz. Im Gegensatz zu Standard-FR-4-Leiterplatten, Millimeterwellenradar Leiterplatten müssen Hochfrequenzmaterialien mit stabilen Dielektrizitätskonstanten und äußerst geringen Verlusteigenschaften verwenden, um eine präzise Zielerkennung und zuverlässige Signalintegrität bei Millimeterwellenfrequenzen zu gewährleisten.

Die in diesem Artikel vorgestellte UGPCB-Millimeterwellenradar-PCB-Leiterplatte übernimmt aRogers RO3003+370HR Hochfrequenz-Hybrid-Stack-up. Es handelt sich um eine 6-lagige Platine mit einer Enddicke von 1,2 mm und 1 Unze Kupfer auf der Innen- und Außenschicht. Dieses Board ist für Automotive-Radar konzipiert (77GHz), Adas (Fortgeschrittene Fahrerhilfesysteme), Vermeidung von Drohnenkollisionen, und industrielle Distanzmessanwendungen.

1. Definition und technische Positionierung der Millimeterwellenradar-Leiterplatte

APlatine für Millimeterwellenradar ist eine spezielle Leiterplatte, die im Millimeterwellen-Frequenzbereich arbeitet (typischerweise 30 GHz bis 300 GHz, mit Wellenlängen von 1mm bis 10mm). Im Vergleich zu herkömmliche Leiterplatten, Millimeterwellenradar-Leiterplatten stellen strenge Anforderungen an die Stabilität der Dielektrizitätskonstante, Dissipationsfaktor, Wärmeausdehnungskoeffizient (CTE), und Fertigungspräzision.

Aus Sicht der PCB-Klassifizierung, Die Millimeterwellenradarplatine gehört dazuHochfrequenz-Leiterplatte Kategorie und kann weiter klassifiziert werden als:

• Nach Häufigkeit: Millimeterwellenband-Leiterplatte (30GHz–300 GHz)
• Durch Material: Mit PTFE/Keramik gefüllte Verbund-Hochfrequenz-Hybridplatine
• Durch Struktur: 6‑Schicht und darüber mehrschichtig Hybrid-Leiterplatte
• Durch Anwendung: Leiterplatte für die Automobilelektronik, ADAS-spezifische Leiterplatte, Industrielle Sensorplatine
• Nach IPC-Standard: Hergestellt nach IPC-6012-Klasse 3 hohes Zuverlässigkeitsniveau

Bei diesem Produkt handelt es sich um einMillimeterwellenradar-Leiterplatte mit a “Hybrid” Konstruktion. Es verbindet Rogers Ro3003 Hochfrequenzmaterial (für HF-Signalschichten) mit 370Personalwesen Hochleistungsepoxidmaterial (für Strom- und Erdungsschichten) durch einen Laminierungsprozess. Dieser Ansatz gewährleistet eine hervorragende HF-Signalqualität bei gleichzeitiger Beibehaltung der strukturellen Stärke und Kosteneffizienz.

2. Designüberlegungen für eine 6-lagige Hybrid-Millimeterwellenradar-Leiterplatte

Der Entwurf einer 77-GHz-Millimeterwellenradarplatine erfordert eine systematische Überlegung Impedanzkontrolle, Stapelkonfiguration, Signalintegrität, elektromagnetische Kompatibilität (EMC), und thermisches Management.

2.1 Stack-Up-Designprinzipien

Dieses Produkt verfügt über einen symmetrischen 6-Lagen-Aufbau mit einer fertigen Plattendicke von 1,2 mm. Bei 77 GHz, Die Wellenlänge beträgt ca. 3,9 mm (berechnet als λ = c/f, wobei c = 3×10⁸ m/s und f = 77×10⁹ Hz). Bei dieser Frequenz, Jede Leiterbahn und jedes Via auf der Leiterplatte verhält sich wie eine komplexe Komponente, die die HF-Eigenschaften beeinflusst. Zu den wichtigsten Stack-Up-Designprinzipien gehören::

• Enge Kopplung zwischen Signal- und Referenzschichten: Die Referenzmasseebene für HF-Mikrostreifenleitungen muss unmittelbar neben der Signalschicht platziert werden, mit einem Abstand von 5mil (0.127mm) oder weniger, um die Induktivität des Signalrückwegs zu minimieren.
• Symmetrische Laminierung: Die symmetrische Materialverteilung über den Stapel verhindert ein Verziehen der Leiterplatte durch thermische Belastung.
• Lasergebohrte Sacklöcher: L1-L2- und L3-L6-Blind-Via-Strukturen verkürzen Signalwege und reduzieren Übertragungsverluste bei Millimeterwellenfrequenzen.

2.2 Impedanzkontrolle und Leiterbahnbreitendesign

Die Aufrechterhaltung einer stabilen charakteristischen Impedanz von 50 Ω ist entscheidend für die Signalintegrität im Millimeterwellenbereich PCB-Design. Die Impedanz der Mikrostreifenleitung kann mit der folgenden empirischen Formel angenähert werden:

$Z_0=\frac{87}{\sqrt{e_R+1.41}}\ln \left(\frac{5.98H}{0.8W+T}\right)$

Wo:

• W = Spurbreite
• H = dielektrische Dicke
• T = Dicke der Kupferfolie (1oz ≈ 35μm)
• εr = Dielektrizitätskonstante

Dieses Produkt verfügt über eine Leiterbahnbreite und einen Leiterbahnabstand von 0,1 mm (4Mil). Kombiniert mit der dielektrischen Schicht 5 mil RO3003 und einer stabilen Dielektrizitätskonstante von εr = 3,0 ± 0,04, Dieses Design ermöglicht eine präzise Impedanzsteuerung von 50 Ω.

2.3 Designrichtlinien für Millimeterwellen-PCBs

• Platzieren Sie das HF-Frontend in der Nähe der Antenne: Positionieren Sie HF-MMICs und Front-End-Komponenten direkt neben dem Antennenarray. Halten Sie die Leiterbahnlänge des 77-GHz-Signals unter 10 mm.
• Durch Nähen: Nutzen Sie dichte Boden-Via-Arrays (durch Nähen) in HF-Signalbereichen, um die Ausbreitung parasitärer Moden zu unterdrücken und Strahlungsverluste zu reduzieren.
• Design einer Antennenanordnung: Implementieren Sie Mikrostreifen-Patchantennenarrays (4–16 Elemente) um durch gerichtete Interferenz schmale Strahlbreiten von 1–3° zu erreichen, Erfüllt die Winkelauflösungsanforderungen für die 77-GHz-Fernwahrnehmung.

3. Funktionsprinzip und technische Mechanismen der Millimeterwellenradar-PCB

3.1 Grundlegendes Funktionsprinzip

DerPlatine für Millimeterwellenradar dient als Kernträger des Radarsystems. Sein Funktionsprinzip basiert auf dem Senden und Empfangen elektromagnetischer Wellen. Das Mikrostreifenantennenarray auf der Millimeterwellenradarplatine überträgt frequenzmodulierte Dauerwelle (FMCW) Signale (76GHz–81 GHz). Wenn diese Signale auf ein Zielobjekt treffen, Sie erzeugen Echos, die von der Empfangsantenne erfasst werden. Das Signal durchläuft dann das HF-Frontend, Mischer, ADC-Konvertierung, und DSP-Digitalsignalprozessor zur Berechnung der Zielentfernung, Geschwindigkeit, und Winkel.

Innerhalb dieses Systems, DiePlatine für Millimeterwellenradar führt die folgenden Funktionen aus:

1. Signalübertragung: Überträgt 77-GHz-HF-Signale mit minimaler Einfügungsdämpfung.
2. Antennenstrahlung: Für die Energieabstrahlung sind Mikrostreifen-Patchantennenarrays direkt auf der Leiterplatte integriert.
3. Impedanzanpassung: Gewährleistet eine Impedanzkonsistenz von 50 Ω zwischen dem HF-MMIC und der Antenne.
4. Energieverwaltung: Bietet stabile Strom- und Erdungsrückführungspfade für den Radar-Chipsatz.
5. Wärmemanagement: Leitet Wärme von Hochleistungsgeräten über Wärmepfade zu Wärmeableitungsstrukturen.

3.2 Übertragungseigenschaften von Millimeterwellensignalen auf Leiterplatten

Bei Millimeterwellenfrequenzen, Der Skin-Effekt gewinnt an Bedeutung. Bei 77 GHz, Die Eindringtiefe von Kupferleitern beträgt:

$D=\sqrt{\frac{2}{\mathrm{Oh}MA}}=\sqrt{\frac{1}{PFMA}}\approx 0.75M\text{M}$

Wobei f = 77 GHz und die Kupferleitfähigkeit σ ≈ 5,8×10⁷ S/m. Da die Hauttiefe weitaus geringer ist als die Dicke der 1 Unze Kupferfolie (35μm), Der Strom fließt effektiv nur durch eine extrem dünne Schicht auf der Kupferoberfläche. Aus diesem Grund hat die Rauheit der Kupferoberfläche einen so entscheidenden Einfluss auf den Signalverlust in Millimeterwellen-Leiterplatten – raue Oberflächen erhöhen die effektive Pfadlänge erheblich, was zu einer höheren Einfügungsdämpfung führt.

3.3 Bedeutung der dielektrischen Konstantenstabilität

Schwankungen der Dielektrizitätskonstante mit Temperatur und Frequenz wirken sich direkt auf die Phasengeschwindigkeit aus, Dadurch wird der Strahllenkungswinkel der Antenne verändert. Das Material RO3003 weist einen Dielektrizitätskonstanten-Wärmekoeffizienten von nur -3 ppm/°C im Temperaturbereich von -50 °C bis 150 °C auf. Dies stellt ein außergewöhnlich hohes Maß an Stabilität innerhalb der Branche dar, Gewährleistung der Phasenstabilität und Entfernungsgenauigkeit des Radarsystems über den gesamten Temperaturbereich des Fahrzeugs (-40°C bis +125°C).

4. Klassifizierung von Millimeterwellenradar-PCBs

Millimeterwellenradar-Leiterplatten können systematisch nach mehreren Dimensionen klassifiziert werden:

4.1 Nach Betriebsfrequenzband

Frequenzband	Wellenlänge	Primäre Anwendung	Typisches PCB-Material
24GHz	12.5mm	Eckradar mit kurzer Reichweite (~60m Erkennung)	Rogers Ro4003c
60GHz	5.0mm	Vitalzeichenerkennung in der Kabine	Rogers Ro3003
77GHz	3.9mm	Vorwärts gerichtetes Langstrecken-Hauptradar (~200m)	RO3003+PTFE-Hybrid
79GHz	3.8mm	Hochauflösendes Bildradar (4GHz-Bandbreite)	RO3003G2

Die 77-GHz- und 79-GHz-Bänder sind aufgrund ihrer großen Erfassungsreichweite zur gängigen Wahl für Millimeterwellenradar in der Automobilindustrie geworden (ca. 200m) und hohe Auflösung, Dies macht sie zu wesentlichen Wahrnehmungstechnologien für ADAS und autonomes Fahren.

4.2 Für Schichtzahl

• 4‑Lagen-Millimeterwellen-Radarplatine: Geeignet für einfache Eckradar- und Low-Power-Anwendungen.
• 6‑Lagen-Millimeterwellen-Radarplatine (dieses Produkt): Gleicht HF-Leistung und Herstellungskosten für das 77-GHz-Hauptradar aus.
• 8–16-lagige Millimeterwellen-Radarplatine: Wird für integrierte High-End-Radarmodule mit Mehrkanal-Transceiver-Funktionalität verwendet.

4.3 Durch Materialkonstruktion

• Einteilige Leiterplatte für Millimeterwellenradar: Komplett aus PTFE oder keramisch gefüllten Hochfrequenzmaterialien gefertigt.
• Hybrid-Millimeterwellenradarplatine (dieses Produkt): RO3003 Hochfrequenzschichten + 370HR-Standard-FR-4-Schichten, Ausbalancieren von HF-Leistung und Strukturkosten.
• LTCC-Millimeterwellenradarsubstrat: Mitgebrannter Keramikprozess bei niedriger Temperatur für High-End-Antennenintegrationslösungen.

4.4 Nach Anwendungsszenario

• Automotive-77-GHz-Radarplatine: Adaptive Geschwindigkeitsregelung ACC, Automatische Notbremsung AEB, BSD-Erkennung des toten Winkels.
• Industrielle Millimeterwellenradarplatine: Messung des Flüssigkeitsstandes, Sicherheitsüberwachung, Überwachung des Verkehrsflusses.
• Platine für Millimeterwellenradar für Drohnen: Kollisionsvermeidung, Geländeverfolgung, Hinderniserkennungssysteme.
• 5G-Millimeterwellen-Antennenplatine: 5G-Backhaul-Links, Millimeterwellen-Basisstationsantennenarrays.

5. Wichtige Leistungsparameter der Hochfrequenz-Hybridplatine RO3003+370HR

5.1 Dielektrizitätskonstante (Dk)

Das in diesem Produkt verwendete Hochfrequenzmaterial RO3003 hat eine Prozessdielektrizitätskonstante von Dk = 3,00 ± 0,04 bei 10 GHz (Getestet nach IPC TM-650 2.5.5.5). Die gemessene Dielektrizitätskonstante bei 77 GHz beträgt ungefähr 3.07. DerDk von 3.0 Das RO3003-Material behält eine außergewöhnliche Stabilität bei verschiedenen Temperaturen und Frequenzen bei, Eliminierung des für PTFE-Glasmaterialien charakteristischen Dk-Sprungübergangs nahe der Raumtemperatur. Dies macht es ideal für 77-GHz-Automobilradar- und ADAS-Anwendungen.

Das Material 370HR hat eine Dielektrizitätskonstante von ca 4.04 bei 10 GHz und wird für Leistungs- und Erdungsschichten im Hybrid-Stack-Up verwendet.

Datenquelle: Die oben genannten Dk-Daten stammen aus offiziellen Datenblättern der Rogers Corporation und IPC TM-650-Standardtestmethoden.

5.2 Dissipationsfaktor (Df)

Dieses Produkt verfügt über einen Verlustfaktor (Verlustfaktor) von0.001 (Nennwert 0,0010@10GHz). Dies stellt einen der niedrigsten Verlustwerte unter den kommerziell erhältlichen Hochfrequenzlaminaten dar, Gewährleistung minimaler Übertragungsverluste für 77-GHz-Millimeterwellensignale über große Entfernungen auf der Leiterplatte.

Signaldämpfung standardmäßig FR-4-Material bei 77 GHz können mehrere dB/cm erreicht werden, Der extrem niedrige Df des RO3003 ermöglicht die Übertragung von Signalen zwischen der Antenne und dem HF-Chip mit minimalem Verlust und bestimmt so direkt den effektiven Erfassungsbereich des Radars.

5.3 Wärmeleitfähigkeit

Die Wärmeleitfähigkeit des RO3003-Materials beträgt 0.50 W/m·K bei 50°C (ASTM D5470). Das Material 370HR hat eine Wärmeleitfähigkeit von ca. 0,4–4 W/m·K (abhängig von der Testrichtung). Die gesamte Hybridstruktur weist eine nominelle Wärmeleitfähigkeit von ca. auf0.69 W/m · k.

Im Vergleich zu Standard-FR-4 beträgt die Wärmeleitfähigkeit 0,3–0,5 W/m·K, Die 0.69 Der W/m·K-Wert weist auf eine hervorragende Wärmeleitfähigkeit hin. In 77-GHz-Radarmodulen, HF-Leistungsverstärker können mehrere W/cm² Wärme abführen. Eine gute Wärmeleitfähigkeit reduziert effektiv die Chip-Verbindungstemperatur und verbessert die Langzeitzuverlässigkeit.

5.4 Wärmeleitkoeffizient (CTE)

Die CTE-Werte für RO3003-Material betragen: X-Achse 17 ppm/° C., Y-Achse 16 ppm/° C., und Z-Achse 25 ppm/° C.. Die niedrigen und isotropen CTE-Eigenschaften stellen sicher, dass sich die verschiedenen Materialschichten während der Temperaturzyklen des Reflow-Lötens gleichmäßig ausdehnen (Spitzentemperatur ca. 260°C), Verhinderung von Rissen oder Delamination im Zylinder.

Das 370HR-Material weist außerdem hervorragende thermische Eigenschaften und einen niedrigen CTE auf, mit einem Z-Achsen-WAK von ca 45 ppm/° C. (unter Tg), T260 > 60 Minuten, und T288 > 30 Minuten, Es weist eine hervorragende Hitzebeständigkeit bei hoher Temperaturbelastung auf.

5.5 Umfassende Zusammenfassung der Leistungsparameter

Parameter	Spezifikation	Teststandard / Datenquelle
Laminieren	Rogers Ro3003 + 370Personalwesen	Offizielle Daten von Rogers/Isola
Dielektrizitätskonstante (Dk)	3.00 ± 0,04 (@10ghz)	IPC TM-650 2.5.5.5
Dissipationsfaktor (Df)	0.0010 (@10ghz)	Datenblatt der Rogers Corporation
Dielektrikumsdicke	5Mil (0.127mm)	UGPCB-Produktspezifikation
Schichtzahl	6 Schichten	Symmetrischer Hybridaufbau
Dicke der fertigen Platte	1.2mm	±10 % Toleranz
Innere/äußere Kupferdicke	1oz (35μm)	IPC-6012-Klasse 3 Standard
Wärmeleitfähigkeit	0.69 W/m · k (gesamt)	Hybride Verbundberechnung
Über Behandlung	Harzstopfenloch (IPC-4761 Typ IV)	IPC-4761 Via Protection Standard
Oberflächenbeschaffung	Eintauchen Silber (IPC-4553)	IPC-4553-Spezifikation
Entflammbarkeitsbewertung	UL94 V-0	UL-Standard
Glasübergangstemperatur (Tg)	180°C (370Personalwesen)	DSC-Tests
Wasseraufnahme	0.04%	D48/50 %-Methode

6. Struktur und Stapeldesign einer Millimeterwellenradar-Leiterplatte

6.1 6-Layer-Hybrid-Stack-Up-Konfiguration

Dieses Produkt verfügt über eine symmetrische 6-lagige Hybridstruktur, die Rogers RO3003 und 370HR kombiniert:

Schicht	Material / Funktion	Schlüsselparameter
L1 (Spitze)	RO3003 + 1Oz Kupfer	HF-Mikrostreifenantenne / Signalschicht
L2 (Innere)	Prepreg + 1Oz Kupfer	Referenz-Masseebene (eng gekoppelt)
L3 (Innere)	370Personalwesen + 1Oz Kupfer	Leistungsschicht / Signalschicht mit niedriger Geschwindigkeit
L4 (Innere)	370Personalwesen + 1Oz Kupfer	Bodenschicht / Rückflug
L5 (Innere)	Prepreg + 1Oz Kupfer	Signalschicht / Abschirmschicht
L6 (Unten)	RO3003 + 1Oz Kupfer	HF-Signalschicht / Hilfsantennenschicht

Design-Rationale: RO3003 wird ausschließlich im Hochfrequenzsignalbereich eingesetzt (L1-L2 und L5-L6), während 370HR für die mittlere Leistungs- und Erdungsschicht verwendet wird. Dieses Hybrid-Layout gewährleistet HF-Leistung und nutzt gleichzeitig die hohe Tg des 370HR, Niedrig CTE, und überlegene mechanische Festigkeit – wodurch die Gesamtmaterialkosten erheblich gesenkt werden.

6.2 Über Struktur: Harz-Plug-Loch-Prozess (IPC-4761 Typ IV)

Dieses Produkt verwendet dieHarzstopfenloch (IPC-4761 Typ IV) über Schutzverfahren. Speziell, Vias werden zunächst teilweise mit nichtleitendem Epoxidharz gefüllt (Einstecken) und dann mit Lötstopplack über dem Steckmaterial abgedeckt (bedeckt).

Der Harz-Plug-Loch-Prozess ist für Millimeterwellen-Radar-Leiterplatten von entscheidender Bedeutung:

• Verhindert die Dochtwirkung des Lots: Während des Reflow -Lötens, Geschmolzenes Lot kann durch Kapillarwirkung in Durchkontaktierungen gezogen werden, Dies führt zu unzureichendem Lot auf den Bauteilpads und zu schwachen Verbindungen oder offenen Schaltkreisen. Harzverstopfungen verhindern dies wirkungsvoll “Lotdiebstahl” Phänomen.
• Erhöht die Zuverlässigkeit: Durch Harz geschützte Via-Strukturen weisen eine deutlich verbesserte Beständigkeit gegenüber thermischen Zyklen und mechanischen Vibrationen auf.
• Unterstützt High-Density-Design: Durch das Harzstopfen können Durchkontaktierungen unter Bauteilpads platziert werden (via-in-pad), Ermöglicht kompaktere HF-Frontend-Layouts.
• Erfüllt die IPC-4761-Standards: Der Typ-IV-Schutz ist eine Standardanforderung für die IPC-6012-Klasse 3 Hochzuverlässige Leiterplatten.

6.3 Immersionssilberne Oberflächenveredelung (IPC-4553)

Die Oberflächenbeschaffenheit istEintauchen Silber (IPC-4553) , Dadurch wird eine gleichmäßige dünne Silberschicht abgeschieden (0.1-0,4μm) auf der Kupferoberfläche zum Schutz vor Oxidation und zur Gewährleistung der Lötbarkeit.

Gründe für die Wahl von Tauchsilber gegenüber anderen Oberflächenveredelungen:

• Überlegene HF-Leistung: Silber hat von allen Metallen die höchste elektrische Leitfähigkeit (≈63×10⁶ S/m), Dies führt zu minimalen Leitungsverlusten bei Millimeterwellenfrequenzen.
• Flache Oberfläche: Die Tauchsilberschicht ist extrem dünn und flach, ohne die unregelmäßigen Löthöcker, die für HASL charakteristisch sind.
• Gute Lötbarkeit: Erfüllt die J-STD-003-Standards, Bereitstellung einer normalen Lagerfähigkeit von 12 Monate oder mehr.
• Bleifrei kompatibel: Vollständig kompatibel mit bleifreien Reflow-Lötprozessen.

Anwendungshinweis: IPC-4553 spezifiziert dies für die Klasse 3 Hochzuverlässige Anwendungen in der IPC-6010-Serie, bei denen keine Ausfallzeiten zulässig sind (wie lebenserhaltende Ausrüstung und kritische Waffensysteme), Tauchsilber wird derzeit nicht empfohlen. Für diese Anwendungen, Es sollte ENIG oder ENEPIG angegeben werden. Dieses Produkt wird hauptsächlich in Automobilradaranwendungen eingesetzt (Hochleistungselektronik, keine lebenserhaltenden Systeme), wo Immersionssilber ein optimales Verhältnis von Kosten und Leistung erreicht.

7. Herstellungsprozessablauf für Millimeterwellenradar-PCB

7.1 Flussdiagramm zur Herstellung von Hochfrequenz-Hybrid-Leiterplatten

7.2 Wichtige Herstellungsschritte

① Materialvorbereitung und Eingangskontrolle – Überprüfen Sie eingehende RO3003-Hochfrequenzlaminate und 370HR-Laminate auf Dk/Df-Konsistenz, Dickentoleranz, und Oberflächenqualität.

② Musterübertragung der inneren Schicht – Tragen Sie einen lichtempfindlichen Trockenfilm auf die gereinigte Kupferoberfläche auf. Übertragen Sie das Schaltkreismuster durch Fotolithografie auf das Kupfer. Entwickeln, ätzen, und den Film abziehen, um Schaltkreismuster auf der inneren Schicht zu bilden.

③ Braunoxidbehandlung – Mikrorauheit der Kupferoberfläche der Innenschicht, um die Haftung zwischen Kupfer und Prepreg-Harz während der Laminierung zu verbessern.

④ Hybrid-Laminierung – Laminieren Sie den RO3003-Träger, Prepreg, und 370HR-Substrat unter hoher Temperatur und hohem Druck. Dies ist der anspruchsvollste Schritt in der Hybridtechnologie – die CTE-Unterschiede und Wärmeausdehnungseigenschaften der beiden Materialien müssen in den Laminierungsparametern genau aufeinander abgestimmt sein, um Delaminierung oder Verzug zu verhindern.

⑤ Laserbohren und mechanisches Bohren - Verwenden CO₂-Laser zum Bohren von Sacklöchern (L1-L2- und L3-L6-Schichten) und mechanisches Bohren für Durchgangslöcher.

⑥ Harzstopfenloch – Nach dem Bohren, Verwenden Sie Vakuuminjektion, um Durchkontaktierungen mit Epoxidharz zu füllen. Bei hoher Temperatur aushärten, Anschließend die Oberfläche flach schleifen.

⑦ Musterübertragung der äußeren Schicht – Nach dem Harzstopfen, Außenschichtschaltungen mittels Photolithographie herstellen, Entwicklung, Radierung, und Filmabziehen.

⑧ Auftragen einer Lötmaske – Tragen Sie lichtempfindliche Lötmaskentinte gleichmäßig auf die Platinenoberfläche auf. Belichten und entwickeln Sie die Pads, die gelötet werden müssen, und decken Sie gleichzeitig Bereiche ab, die nicht gelötet werden müssen.

⑨ Immersionsversilberung – Führen Sie nach dem Auftragen der Lötstoppmaske eine Tauchsilberbehandlung durch. Tauchen Sie die Leiterplatte in eine silberionenhaltige chemische Lösung, um durch eine Verdrängungsreaktion eine gleichmäßige 0,1–0,4 μm dicke Silberschicht auf der Kupferoberfläche abzuscheiden.

⑩ Profilerstellung – Verwenden Sie CNC-Fräsen, um die Leiterplatte gemäß den Konstruktionszeichnungen auf den fertigen Umriss zu fräsen. Komplette V-CUT-Ritzung zur Plattentrennung.

⑪ Elektrische Prüfung und Zuverlässigkeitsprüfung – Durchführen 100% Flying-Probe-Tests (elektrische Durchgangs- und Isolationsprüfung) und Impedanzprüfung. Führen Sie eine Mikroschnittanalyse gemäß IPC-6012-Klasse durch 3 Standards. Führen Sie thermische Belastungstests durch (288°C/10 Sekunden Lötzinn) und Überprüfung der thermischen Zyklenzuverlässigkeit an Musterplatinen.

8. Anwendungsszenarien für Millimeterwellenradar-PCB

8.1 Automobilelektronik – der zentrale Antriebsmarkt

Der Automobilsektor stellt den größten Markt für darMillimeterwellenradar-Leiterplatten. 77GHz-Millimeterwellenradar-Leiterplatten werden häufig verwendet:

• Adaptive Geschwindigkeitsregelung ACC: Vorwärts-Langstreckenradar (~200m Erkennungsentfernung) Einhaltung des Sicherheitsabstands.
• Automatische Notbremsung AEB: Überwacht kontinuierlich Hindernisse vorn und leitet automatisch eine Bremsung ein, wenn Kollisionsgefahr erkannt wird.
• BSD-Toter-Winkel-Erkennung: Wird an der hinteren Stoßstange montiert, um Fahrzeuge im toten Winkel zu überwachen.
• LCA Spurwechselassistent: Überwacht von hinten schnell herannahende Fahrzeuge auf Nebenspuren.
• Einparkhilfe-Radar (24GHz oder 77GHz) : Umgebungswahrnehmungsmodul für automatisierte Parksysteme.

8.2 Industrielle Automatisierung und Sicherheit

• Industrielle Millimeterwellenradarsensoren: Messung des Flüssigkeitsstandes, Materialfüllstanderkennung, Entfernungsmessung.
• Intelligente Sicherheit und Perimeterschutz: Erkennung von Personeneinbrüchen, Überwachung der Bereichssicherheit.
• Radar zur Verkehrsflussüberwachung: Fahrzeugzählung, Geschwindigkeitserkennung, Durchsetzung von Verkehrsverstößen.

8.3 Drohnen und Robotik

• Drohnen-Millimeterwellen-Kollisionsvermeidungsradar: Autonome Hindernisvermeidung, Geländeverfolgung, und Höhenerkennung in komplexen Umgebungen.
• FTS-Navigation für fahrerlose Transportfahrzeuge: Positionserkennung und Wegplanung für Lagerroboter und industrielle AGVs.

8.4 5G-Kommunikation und Millimeterwellen-Infrastruktur

• 5G-Millimeterwellen-Backhaul-Link-Antennenplatine: Kommunikationsverbindungen mit hoher Bandbreite zwischen Basisstationen.
• Kleinzellige Millimeterwellen-Antennen-Array-Leiterplatte: 5G-Abdeckung in städtischen Hotspots.

8.5 Medizinische und Vitalzeichenüberwachung

• 60GHz-Radarplatine zur berührungslosen Vitalzeichenerkennung: Vitalzeichenerkennung in der Kabine, Überwachung von Säuglingen, und Sturzerkennung für ältere Menschen.

9. Materialauswahl und Begründung für Millimeterwellenradar-PCB

9.1 RO3003 Hochfrequenz-Materialeigenschaften

RO3003 ist ein mit Keramik gefülltes PTFE-Verbundmaterial, das von der Rogers Corporation hergestellt wird. Es ist heute eines der am häufigsten verwendeten Hochfrequenzlaminate in der 77-GHz-Millimeterwellenradarindustrie.

Kernvorteile:

1. Außergewöhnlich breitbandige Dk-Stabilität: Dk = 3,00 ± 0,04, Die Abweichung von 10 GHz bis 77 GHz ist geringer als 2.5% – dem Standard-FR-4 weit überlegen (was mehr als driften kann 15% über 10 GHz).
2. Extrem geringer Verlust: Df = 0,001 bei 10 GHz – eines der verlustärmsten kommerziell erhältlichen Materialien auf PTFE-Basis.
3. Überlegene thermische Stabilität: Der CTE entspricht weitgehend dem von Kupfer (17 ppm/° C.), Dadurch wird das Risiko einer thermischen Belastung deutlich reduziert.
4. Geringe Wasseraufnahme: Nur 0.04%, Gewährleistung der dielektrischen Stabilität in feuchten Umgebungen.
5. Entflammbarkeitsklasse UL94 V-0: Erfüllt strenge Entflammbarkeitsanforderungen für Automobilelektronik.

9.2 370HR FR-4 Material als Komplementärschicht

Das 370HR-Material erfüllt strukturelle und funktionelle Funktionen in den Nicht-RF-Regionen (Strom- und Erdungsschichten) der Multilayer-Platine. Es handelt sich um ein Hochleistungs-FR-4-System mit 180 °C Tg, hervorragenden thermischen Eigenschaften und CAF-Beständigkeit. Im Hybrid-Stackup, 370HR trägt dazu bei:

• Hoher Tg (180°C): Behält die mechanische Festigkeit über mehrere Reflow-Zyklen hinweg bei, Widerstand gegen Verformung durch thermische Belastung.
• Hohe Td (340°C): Behält die chemische Stabilität bei extrem hohen Temperaturen.
• Überlegene CAF-Beständigkeit: Verhindert das Wachstum leitfähiger anodischer Filamente, die Kurzschlüsse zwischen den Schichten verursachen können.
• Hohe Wirtschaftlichkeit: Reduziert die Menge des verwendeten Hochfrequenzmaterials erheblich, Optimierung der Gesamtkosten.

9.3 Vorteile der Hybridtechnologie

Dimension	Vollständiger RO3003	Volle 370HR	RO3003+370HR Hybrid (Dieses Produkt)
HF-Leistung	Exzellent	Arm	Exzellent
Strukturelle Stärke	Gerecht	Gut	Exzellent
Materialkosten	Sehr hoch	Niedrig	Medium
Schwierigkeiten bei der Herstellung	Hoch	Niedrig	Medium
Gesamtwert	Niedrig	Reine HF-Anwendungen	Hoch

9.4 Warum FR-4 nicht für Millimeterwellenradar verwendet werden kann

Standard FR-4 ist aus mehreren Gründen für das 77-GHz-Band völlig ungeeignet:

• Die Dielektrizitätskonstante variiert stark mit der Frequenz und der Temperatur, Dies führt zu Impedanzinstabilität und Phasendrift.
• Verlustfaktor von ca 0.020 (@1GHz) Ist 20 mal höher als RO3003, Dies führt zu einer starken Signaldämpfung.
• Die Glasgewebekonstruktion erzeugt einen erheblichen Webeffekt bei Millimeterwellenfrequenzen, Zerstörung der Einheitlichkeit der Übertragungsleitung.

Platinen für Millimeterwellenradar müssen Hochfrequenz-Materialsysteme auf Basis von PTFE/Keramik-Füllstoffen eingesetzt werden.

10. Kernvorteile und Unterscheidungsmerkmale von Millimeterwellenradar-PCBs

10.1 Technische Vorteile

1. Branchenführende DK-Stabilität – Im Temperaturbereich von -50 °C bis 150 °C, Die Schwankung der Dielektrizitätskonstante beträgt nur -3 ppm/°C. Unter extremen Temperaturbedingungen im Automobilbereich (-40°C bis +125°C), Der Strahllenkungswinkel und die Entfernungsgenauigkeit des Radars bleiben stabil.

2. Extrem geringer Übertragungsverlust bei 77 GHz – Mit Df = 0,001@10GHz, 77GHz-Signalübertragungsverlust auf demPlatine für Millimeterwellenradar liegt unter 0,1 dB/cm, Dadurch wird effektiv eine Radarerkennungsreichweite von 200 m oder mehr gewährleistet.

3. Präzise Impedanzkontrolle – Die Toleranz der charakteristischen Impedanzsteuerung von ±8 % gewährleistet die Integrität der 77-GHz-HF-Kette und die Antenneneffizienz.

4. Hochzuverlässiges Wärmemanagement - - 0.69 Die Gesamtwärmeleitfähigkeit W/m·K in Kombination mit Harz-Plug-Loch-Durchgangsstrukturen leitet die Wärme effektiv von HF-Leistungsverstärkern zu den Wärmeableitungsschnittstellen.

5. Ausgezeichneter thermischer Widerstand – Tg ≥ 180 °C und Td ≥ 340 °C erfüllen die Anforderungen des bleifreien Reflow-Lötprozesses vollständig (Spitzentemperatur 260°C, mehrere Zyklen).

10.2 Qualitäts- und Compliance-Vorteile

• IPC-6012-Klasse 3 Fertigung mit hoher Zuverlässigkeit: Erfüllt höchste Qualitäts- und Leistungsstandards.
• UL94 V-0-Zertifizierung zur Entflammbarkeit: Erfüllt die obligatorischen Entflammbarkeitsanforderungen für Automobil- und Industrieausrüstung.
• ROHS -konform: Bleifrei, umweltfreundliche Herstellung, Einhaltung globaler Umweltvorschriften.
• ISO 9001 Zertifizierung: Standardisiertes Qualitätsmanagementsystem, das die Konsistenz von Charge zu Charge gewährleistet.

11. Industriestandards und Datenquellen

Das Design, Herstellung, und Qualitätskontrolle dieses Produkts halten sich strikt an die folgenden maßgeblichen Standards:

11.1 PCB-Materialstandards

Standard	Titel	Anwendung
IPC-4101E	Spezifikation für Basismaterialien für starre und mehrschichtige Leiterplatten	370HR entspricht Typ/127, /128, /130
IPC TM-650 2.5.5.5	Handbuch zu Testmethoden – Dielektrizitätskonstante und Verlustfaktor	Dk/Df-Testmethode
ASTM D5470	Standardtestmethode für Wärmeübertragungseigenschaften	Methode zur Prüfung der Wärmeleitfähigkeit

11.2 PCB-Prozess- und Leistungsstandards

Standard	Titel	Anwendung
IPC-6012	Qualifikations- und Leistungsspezifikation für starre Leiterplatten	Klasse 3 hohes Zuverlässigkeitsniveau
IPC-A-600	Akzeptanz von Leiterplatten	Sicht- und Qualitätsprüfung
IPC-4761	Design-Leitfaden zum Schutz von Leiterplatten-Via-Strukturen	Über Schutzart IV
IPC-4553	Spezifikation für die Tauchversilberung von Leiterplatten	Oberflächenveredelung in Immersionssilber

11.3 Standards für Materialsicherheit und Zuverlässigkeit

Standard	Titel	Anwendung
UL94 V-0	Standard für Tests zur Entflammbarkeit von Kunststoffmaterialien	Zertifizierung der Brennbarkeitsklasse
J-STD-003	Lötbarkeitstests für Leiterplatten	Lötbarkeitsteststandard
AEC-Q100	Fehlermechanismusbasierte Stresstestqualifikation für integrierte Schaltkreise	Komponentenzuverlässigkeit auf Automobilniveau

11.4 Zusammenfassung der wichtigsten Datenquellen

• RO3003 Dk = 3,00 ± 0,04, Df = 0,001 bei 10 GHz –Offizielles Datenblatt der Rogers Corporation
• RO3003 Dk ≈ 3.07 bei 77 GHz –IPCB-Messdaten (Mikrostreifen-Differenzphasenmethode)
• Wärmeleitfähigkeit RO3003 0.50 W/m · k (50°C, ASTM D5470) -Offizielles Datenblatt der Rogers Corporation
• 370HR Tg = 180°C, Td = 340°C, CTE der Z-Achse = 45 ppm/°C —Offizielle technische Daten der Isola 370HR
• Standard-FR-4-Wärmeleitfähigkeit 0,3–0,5 W/m·K – Kadenz PCB-Substrate Technisches Whitepaper
• 77GHz-Wellenlänge ≈ 3,9 mm —Berechnet aus λ = c/f (c = 3×10⁸ m/s, f = 77×10⁹ Hz)

12. Warum sollten Sie sich für UGPCB für Ihre Millimeterwellenradar-Leiterplatte entscheiden??

12.1 UGPCB-Kernfunktionen

• Umfangreiche Erfahrung mit Hochfrequenz-Hybriden: UGPCB verfügt über umfassende Prozesserfahrung in der Hochfrequenz-Material-Hybrid-Laminierung, Wir verarbeiten alles von RO3003+370HR bis hin zu fortschrittlicheren Materialkombinationen.
• Möglichkeit zur präzisen Impedanzsteuerung: Die Impedanzkontrolltoleranz von ±8 % erfüllt die anspruchsvollen Anforderungen des 77-GHz-HF-Designs.
• Durchgängiges Qualitätsmanagement: Fertigung gemäß IPC-6012-Klasse 3 Standards mit strenger Qualitätsüberwachung in jedem Produktionsschritt.
• Reaktionsschneller technischer Support: Umfassende technische Dienstleistungen von der Stack-up-Designberatung und der DFM-Herstellbarkeitsprüfung bis hin zur Prototypenfertigung.

12.2 Anwendbares Produktportfolio

UGPCB bietet Rapid-Prototyping- und Massenproduktionsdienstleistungen für die folgenden Millimeterwellen-Radar-Leiterplatten an:

• 77GHz-Automobil-Millimeterwellenradarplatine (ACC/AEB/BSD)
• 79Hochauflösende GHz-Radarplatine
• 24Eckradarplatine zur Überwachung des toten Winkels im GHz-Bereich
• 60GHz-Radarplatine zur Vitalzeichenerkennung
• PCBA-Baugruppen für Millimeterwellenradar (kompatibel mit der TI IWR-Serie, NXP, Radarchips von Infineon)

12.3 Schnelle Angebots- und Serviceanfrage

Artikel	Details
Produktname	6-Layer Rogers RO3003+370HR Millimeterwellenradar-Leiterplatte
Standardvorlaufzeit	Prototyp: 7–10 Werktage; Volumen: 10–15 Werktage
Dateiformate	Gerber RS-274X, ODB++, Quelldateien für das PCB-Design
Qualitätssicherung	100% Flying-Probe-Tests, 100% Impedanztest, Inspektionsbericht vorgelegt

Leiterplatte für Millimeterwellenradar – Zusammenfassung der Spezifikationen

Parameter	Spezifikation
Produktname	6‑Lagen-Millimeterwellen-Radar-Leiterplatte
Laminieren	Rogers Ro3003 + 370HR-Hybrid
Dielektrizitätskonstante (Dk)	3.0 ± 0,04 (RO3003 bei 10 GHz)
Dielektrikumsdicke	5Mil (0.127mm)
Schichtzahl	6 Schichten
Dicke der fertigen Platte	1.2mm
Innere/äußere Kupferdicke	1oz (35μm)
Mindestspurbreite/-abstand	0.1mm / 0.1mm
Über Behandlung	Harzstopfenloch (IPC-4761 Typ IV)
Oberflächenbeschaffung	Eintauchen Silber (IPC-4553)
Wärmeleitfähigkeit	0.69 W/m · k (gesamt)
Dissipationsfaktor	0.001 (@10ghz)
Entflammbarkeitsbewertung	UL94 V-0
Blind Via-Struktur	L1-L2, L3-L6
Qualitätsstandard	IPC-6012-Klasse 3
Primäranwendungen	77GHz-Automobilradar, Adas, Industrielles Rangieren

Fordern Sie ein Angebot an – Holen Sie sich noch heute Ihre individuelle Millimeterwellenradar-PCB-Lösung

UGPCB ist bestrebt, qualitativ hochwertige Hochfrequenz-Hybride anzubietenPlatine für Millimeterwellenradar Lösungen für Kunden weltweit. Egal, ob Sie einen Prototyp eines 77-GHz-Automobilradars entwickeln oder eine Massenproduktion von Millimeterwellenradar-Leiterplatten benötigen, Unser Engineering-Team ist bereit, professionellen technischen Support und Service zu bieten.

Kontaktieren Sie UGPCB noch heute:

• Senden Sie Gerber-Dateien an: [sales@ugpcb.com]
• Besuchen Sie unsere Website: [www.ugpcb.com]

Bitte geben Sie die folgenden Informationen für ein schnelles Angebot an:

• Gerber-Dateien oder PCB-Designzeichnungen
• Benötigte Menge (Prototyp / kleine Charge / Massenproduktion)
• Zielanwendung (z.B., 77GHz-Automobilradar, Industrielle Erkennung, usw.)
• Besondere Anforderungen (bleifreie Anforderungen, spezifische Testanforderungen, usw.)
