Fokus-Schlüsselwort: Hochfrequenz-Mikrowellen-Hybridplatine
Kernbotschaft des Artikels: Dieser Artikel bietet eine ausführliche Analyse der 6-schichtigen Rogers4350B+FR4-Hybridlaminat-Hochfrequenz-Mikrowellen-Leiterplatte von UGPCB. Es deckt Produktparameter ab, Definition, Gestaltungsprinzipien, Arbeitsprinzipien, Anwendungen, Einstufung, Materialien, Leistung, Struktur, Eigenschaften, Herstellungsprozesse, und Einsatzszenarien. Es dient als umfassendes technisches Nachschlagewerk für Ingenieure und Beschaffungsentscheider in der Hochfrequenzkommunikation, Mikrowelle RF, 5G Basisstationen, und Automobilradar.
Einführung: Balance zwischen Hochfrequenzleistung und Kosteneffizienz
Heute, 5G Kommunikation, Millimeter-Wellen-Radar, und die Satellitenkommunikation schreitet rasant voran. Hochgeschwindigkeitssignale stellen immer höhere Anforderungen an die Leistung PCB-Substratmaterialien. Herkömmliche FR-4-Karten verursachen bei hohen Frequenzen übermäßige Signalverluste (≥3GHz). Jedoch, Die vollständige Übernahme reiner Hochfrequenzmaterialien wie Rogers erhöht die Kosten erheblich, Begrenzung der groß angelegten kommerziellen Akzeptanz. Wie finden Sie die optimale Balance zwischen Hochfrequenzleistung und Herstellungskosten?? Der Rogers4350B+FR4 Hybridlaminat-Hochfrequenz-Mikrowellen-Leiterplatte liefert die perfekte Antwort. Es verwendet lokalisierte Hochfrequenzmaterialien, um die Übertragung kritischer Signale sicherzustellen, und nutzt traditionelles FR-4 für die übrigen Schaltkreisfunktionen. Dieser Ansatz erreicht ein extremes Gleichgewicht zwischen Leistung und Kosten.
UGPCB nutzt über ein Jahrzehnt Hochfrequenztechnik Leiterplattenherstellung Erfahrung. Die 6-lagige Hybrid-Hochfrequenz-Mikrowellenplatine Rogers4350B+FR4 zeichnet sich durch fortschrittliche Prozesse und eine strenge Qualitätskontrolle aus. Es bietet eine kostengünstige Möglichkeit Hochfrequenz-Leiterplatte Lösung für globale Hersteller von Kommunikationsgeräten.
1. Hochfrequenz-Mikrowellen-Hybridplatine: Produktübersicht und Definition
1.1 Produktübersicht

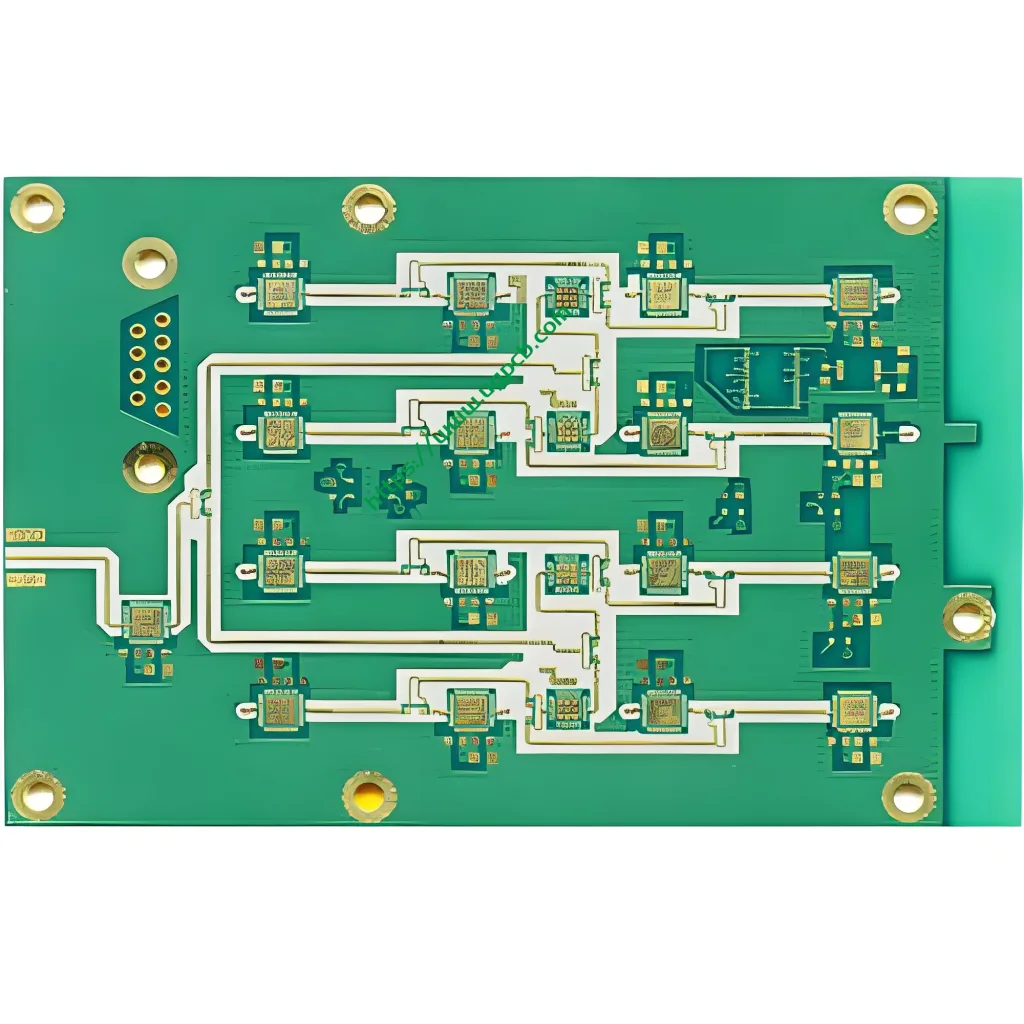

Die 6-lagige Hochfrequenz-Mikrowellen-Leiterplatte Rogers4350B+FR4 mit Hybridlaminierung von UGPCB kombiniert das Hochfrequenz-Keramiksubstrat Rogers RO4350B mit Shengyi FR-4 Standardsubstrat durch Präzisions-Hybrid-Laminierung. Diese mehrschichtige Hochfrequenz-Leiterplatte nutzt die Vorteile jedes Materials. RO4350B bietet eine hervorragende elektrische Hochfrequenzleistung, während FR-4 eine gute mechanische Festigkeit und Kosteneffizienz bietet.
| Schlüsselparameter | Spezifikation |
|---|---|
| Schichten | 6 Schichten |
| Dicke der fertigen Platte | 1.6 ± 0.14 mm |
| Substratkombination | Rogers 4350b + Shengyi FR-4 |
| Dielektrizitätskonstante (Dk) | 2.2 ± 0.02 |
| Dissipationsfaktor (Df) | 0.0009 |
| Mindestlochdurchmesser | 0.3 mm |
| Oberflächenbehandlung | ZUSTIMMEN (Elektrololes Nickel -Eintauchgold) |
| Linienbreite/Abstand für Z-Ebenen | 0.2 mm / 0.3 mm |
| Prozessmerkmale | Rogers 4350b + Shengyi FR-4 Hybrid-Laminierung |
Gemäß dem IPC-2221C-Standard (die grundlegende Designspezifikation für die Elektronikindustrie), Die oben genannten Designparameter erfüllen allgemeine Designanforderungen. Für Genauigkeit der Impedanzregelung, the IPC-2221 standard specifies a deviation of ≤±3% for precision-grade high-frequency signals on 6-layer boards.
1.2 Definition
A Hochfrequenz-Mikrowellen-Hybridplatine ist speziell für die Übertragung hochfrequenter Signale konzipiert (typischerweise im Mikrowellenfrequenzbereich von 300 MHz bis 300 GHz betrieben). Es kombiniert zwei oder mehr unterschiedliche Qualitäten von Substratmaterialien (wie Rogers-Hochfrequenzmaterial und konventionelles FR-4-Material) auf einer einzigen Platine durch Hybridlaminierung. Die hier besprochene Hochfrequenz-Mikrowellen-Hybridplatine Rogers4350B+FR4 mit Hybridlaminierung verwendet speziell das Hochfrequenzsubstrat RO4350B aus Keramik/Kohlenwasserstoff als Kern, hybridlaminiert mit FR-4-Blättern, um eine fortschrittliche HF-/Mikrowellen-Leiterplatte zu bilden.
Im Vergleich zum Gewöhnlichen Mehrschichtige PCBs, Zu den Hauptmerkmalen von Hochfrequenz-Mikrowellen-Hybridplatinen gehört eine niedrige Dielektrizitätskonstante (Dk so niedrig wie 2,2 ± 0,02), extrem niedriger Verlustfaktor (Df so niedrig wie 0.0009), strenge Impedanzkontrolle, und ausgezeichnete Temperaturstabilität.
2. Kerntechnische Analyse von Hochfrequenz-Mikrowellen-Hybridplatinen
2.1 Arbeitsprinzip: Impedanzanpassung und Signalintegrität
Der Kern des Hochfrequenz-Mikrowellen-PCB-Betriebs liegt in Impedanzanpassung Und Signalintegrität Kontrolle. Wenn sich ein Hochfrequenzsignal durch a ausbreitet Leiterplatte Übertragungsleitung (Mikrostreifen oder Streifenleitung), Die charakteristische Impedanz des Signalpfads muss mit der Quell- und Lastimpedanz übereinstimmen. Ansonsten, Signalreflexion, Übersprechen, und Energieverlust auftreten.
Gemäß dem IPC-2141A-Standard (Richtlinien für Hochgeschwindigkeitsplatinen mit kontrollierter Impedanz), Die Beziehung zwischen der charakteristischen Impedanz Z₀ und den Materialparametern für eine Mikrostreifenleitung kann ausgedrückt werden als::
Z₀ = (60 / √εᵣ) × ln( (8H/W) + (B/4H) )
Wo:
- εᵣ = Dielektrizitätskonstante (Dk)
- H = Höhe von der Signalschicht zur Referenzbodenschicht (mm)
- W = Leiterbreite (mm)
Aus dieser Formel, Die Dielektrizitätskonstante εᵣ ist eine Schlüsselgröße zur Bestimmung der charakteristischen Impedanz. Eine Variation der Dielektrizitätskonstante um ±0,1 führt zu einer Abweichung von etwa ±1,2 Ω bei der 50-Ω-Impedanz. Dies unterstreicht den Kernvorteil des Rogers4350B-Materials: Die Toleranz der Dielektrizitätskonstante liegt bei ±0,02 (Dk=2,2±0,02 für dieses Produkt), weit besser als die Toleranz von ±0,2 oder höher bei herkömmlichem FR-4, Dadurch wird eine hohe Präzision und Konstanz der Impedanz gewährleistet.
Dissipationsfaktor ist eine weitere wichtige Einschränkung für die Hochfrequenzübertragung. Sie steigt exponentiell mit der Frequenz. Der Energieverlust bei der Ausbreitung hochfrequenter Signale durch eine Leiterplatte kann in drei Arten eingeteilt werden: dielektrischer Verlust, Leiterverlust, und Strahlungsverlust. Das in diesem Produkt verwendete Hochfrequenzmaterial weist einen Df von gerade auf 0.0009, Damit gehört es zu den niedrigsten seiner Klasse. Dadurch wird die Dämpfung hochfrequenter Signale minimiert, Gewährleistung der Signalintegrität und Erweiterung der Übertragungsreichweite.
2.2 Designprinzipien und -parameter
2.2.1 Stackup-Design
Der Entwurf einer 6-lagigen Hochfrequenz-Mikrowellen-Hybridplatine erfordert die Befolgung des Prinzips von “Priorität der Hochfrequenzschicht, Impedanzzonierung, und CTE-gestufter Übergang.” Basierend auf den bereitgestellten Parametern, Der empfohlene typische Aufbau ist wie folgt:
- L1 & L2-Schichten: Verwenden Sie das Hochfrequenzsubstrat Rogers RO4350B für die Übertragung kritischer HF-Signale (z.B., Mikrostreifenleitungen, Antennenzuleitungen), mit Dk=2,2±0,02, Df=0,0009
- L3-L6-Schichten: Verwenden Sie Shengyi FR-4-Standardsubstrat für Motorflugzeuge, Steuersignalschichten, und digitale Logikschaltungen
Dieses Hybriddesign, Verwendung spezieller Hochfrequenzmaterialien für Hochfrequenzsignalschichten und FR-4 für konventionelle Schaltungsschichten, gewährleistet eine extrem verlustarme Leistung auf kritischen HF-Front-End-Pfaden (Einfügedämpfung reduziert um 42% bei 18GHz, Übersprechunterdrückung erhöht um 35%). Darüber hinaus werden die Gesamtmaterialkosten erheblich gesenkt.
2.2.2 Schlüsselparameteranalyse
(1) Dielektrizitätskonstante (Dk = 2.2 ± 0.02)
Die Dielektrizitätskonstante stellt das Verhältnis zwischen dem anfänglich angelegten elektrischen Feld und dem resultierenden elektrischen Feld innerhalb des Dielektrikums dar. Es misst die Fähigkeit des Materials, elektrische Energie zu speichern. In Hochfrequenzausführung, Ein niedrigerer Dk-Wert führt zu einer geringeren Signalausbreitungsverzögerung und einer schnelleren Übertragungsgeschwindigkeit. Dieses Produkt verwendet Rogers4350B-Hochfrequenzmaterial, mit Dk präzise kontrolliert bei 2.2 ± 0.02 (Toleranz ±0,02), Erfüllt die strengsten Anforderungen des IPC-4103-Standards für die Dk-Toleranz von Hochfrequenzplatinen (Δεr ≤ ±0,05 für Hochfrequenzszenarien).
Herkömmliche FR-4-Boards haben einen Dk von etwa 4,2–4,8. Der niedrige Dk dieses Produkts beträgt 2.2 erhöht die Signalübertragungsgeschwindigkeit um ca 40% (Die Signalgeschwindigkeit ist umgekehrt proportional zu √Dk).
(2) Dissipationsfaktor (Df = 0.0009)
Der Verlustfaktor (Df), auch bekannt als Verlustfaktor tanδ, misst die Isolationsleistung von PCB-Substratmaterialien. Sie stellt den Anteil der elektrischen Energie dar, die beim Durchgang durch das Dielektrikum in Wärme umgewandelt wird. Für Hochfrequenzanwendungen, Klausel 6.2 des Standards IPC-2141 spezifiziert tanδ ≤ 0.004 für Hochfrequenzszenarien (≥1GHz).
Der Df dieses Produkts beträgt 0.0009 ist deutlich besser als der Industriestandard für Hochfrequenzanwendungen (Standard RO4350B hat Df=0,0037@10GHz). Im Vergleich zum Df von FR-4 von 0,018–0,025, Die Signaldämpfungsrate wird um mehr als reduziert 95%. Der extrem niedrige Df sorgt nicht nur für minimale Verluste bei der Hochfrequenzsignalübertragung, sondern reduziert auch die Wärmeentwicklung deutlich, Verbesserung der Systemzuverlässigkeit.
(3) Toleranz der Plattendicke (1.6 ± 0.14 mm)
Die Plattendickentoleranz richtet sich strikt nach den Anforderungen der IPC-6012-Klasse 3 Standard. Eine strenge Kontrolle der Platinendicke gewährleistet eine genaue Impedanzberechnung zwischen den Schichten in mehrschichtigen Platinen. Laut Branchendaten, jeder 10% Eine zunehmende Abweichung der Platinendicke kann zu einer Abweichung der Koaxialimpedanz von 4–6 Ω führen.
(4) ENIG-Oberflächenfinish
ENIG scheidet in einem stromlosen Verfahren nacheinander Nickel- und Goldschichten auf Kupfer ab. ENIG ist eine der besten Optionen für die Oberflächenveredelung von Hochfrequenz-Leiterplatten, Erzielung einer Pad-Ebenheit von ±0,2 μm. Dadurch wird ein sicherer Kontakt zu Hochfrequenzsteckverbindern und die Lötbarkeit von Lötstellen effektiv gewährleistet. Jedoch, Um dies zu vermeiden, ist eine sorgfältige Kontrolle der Nickeldicke und des Phosphorgehalts erforderlich “Schwarzes Pad” Probleme (schlechte Lötbarkeit aufgrund von Korrosion der Nickelschicht). Die ENIG-Produktionslinie von UGPCB ist UL-zertifiziert und folgt strikt dem IPC-4552-Standard, Gewährleistung einer optimalen ENIG-Schichtdicke, Gleichmäßigkeit, und Korrosionsbeständigkeit.
3. Wissenschaftliche Klassifizierung von Hochfrequenz-Mikrowellen-Hybridplatinen
Gemäß dem IPC-6018B-Standard (Qualifikations- und Leistungsspezifikation für Hochfrequenz (Mikrowelle) Leiterplatten), Dieses Produkt kann wissenschaftlich wie folgt klassifiziert werden:
| Klassifizierungsdimension | Spezifische Kategorie |
|---|---|
| Nach Materialsystem | Hybride dielektrische Hochfrequenz-Mikrowellen-Leiterplatte |
| Nach Häufigkeitsgrad | Mikrowellenbandprodukt (Betriebsfrequenz: 300MHz–24 GHz) |
| Nach Brennbarkeitsbewertung | UL 94 V-0 (Höchste Entflammbarkeitsklasse) |
| Nach Oberflächenbeschaffenheit | ENIG-Typ |
| Nach Prozesskomplexität | Spezielle Prozesskategorie – Hybridlaminat-Hochfrequenzplatine (Erfordert eine spezielle Steuerung des Hybrid-Laminierprozesses) |
Nach Verlustfaktorklassifizierung (basierend auf gängigen Industriestandards), ein Df von 0.0009 fällt in die extrem verlustarmes Material Kategorie, Geeignet für die anspruchsvollsten Hochfrequenzanwendungen.
4. Detaillierte Materialanalyse
4.1 Rogers RO4350B Hochfrequenzsubstrat
RO4350B ist glasfaserverstärkt, Mit Keramik gefüllter Kohlenwasserstoffharz-Verbundwerkstoff.
Schlüsselmerkmale:
- Ausgezeichnete dielektrische Eigenschaften: Hohe Dk-Stabilität (innerhalb von ±0,02), niedriger Df von 0,0037–0,0009 (reduziert auf 0.0009 in dieser speziellen Konfiguration)
- Niedrige Z-Achse CTE: Z-Achsen-Wärmeausdehnungskoeffizient von ca. 32–42 ppm/°C, viel niedriger als bei PTFE-Materialien (250 ppm/° C.), Gewährleistung der Zuverlässigkeit plattierter Durchgangslöcher in Mehrschichtplatinen.
- Prozesskompatibilität mit FR-4: Kompatibel mit Standard-FR-4-Verarbeitungsverfahren, Dadurch werden die Schwierigkeiten bei der Hybridlaminierung deutlich reduziert.
4.2 Shengyi FR-4
Dieses Produkt verwendet das Hoch-Tg-FR-4-Material der Shengyi S1141/S1000H-Serie. Es verfügt über ein Tg (Glasübergangstemperatur) von ≥150°C und einem CTE, der innerhalb von 50–70 ppm/°C kontrolliert wird.
4.3 Prepreg
Die Hybridstruktur erfordert spezielle Low-Flow-Systeme, Hochmodul-Prepregs (wie die Rogers 2929 Serie). Bei hohen Temperaturen, Hochdrucklaminierung (180–200°C, etwa 200 psi), Diese Prepregs füllen Lücken zwischen verschiedenen Materialschichten vollständig aus, Dadurch wird die Bindungsstärke gewährleistet und gleichzeitig eine übermäßige Kompression und Beschädigung der Keramikfüllstoffpartikel verhindert.
5. Hybridstruktur und Kernprozessmerkmale
5.1 Strukturdiagrammanalyse
Die 6-Lagen-Board-Hybridstruktur ist wie folgt: L1 (Hochfrequenzsignalschicht/Rogers) — L2 (Hochfrequenz-Bodenschicht/Rogers) —L3 (Signalschicht/FR-4) — L4 (Leistungsschicht/FR-4) — L5 (Kontrollschicht/FR-4) — L6 (Untere Schicht/FR-4).
5.2 Herausforderungen und Lösungen für die Hybridlaminierung
(1) CTE-Mismatch-Kontrolle: Rogers RO4350B hat einen Z-Achsen-WAK von etwa 32–42 ppm/°C, während FR-4 einen Z-Achsen-WAK von etwa 50–70 ppm/°C hat. Dieser Unterschied von 15–25 ppm/°C stellt eine Herausforderung dar. Die Lösung nutzt eine segmentierte Heizung, abgestufte Laminierungskurve (120°C → 170°C → 220°C) und verlängert das Einweichplateau bei 170 °C, um den Stressabbau zu fördern.
(2) Schwankung der dielektrischen Dicke und Impedanzverschiebung: Mit Rogers 2929 Prepreg mit einem Low-Flow-Kontrollprozess hält die Heff-Variation innerhalb von ±3 μm, Sicherstellen, dass die Z₀-Genauigkeit den Anforderungen entspricht.
(3) Rückenbohrungen: Für 0,3 mm kleine Löcher, Das sequentielle Hinterbohren von Durchgangsloch-Signalschichten erfolgt nach der mehrschichtigen Laminierung. Dadurch wird die Stichleitungslänge auf weniger als λ/20 der Wellenlänge reduziert, Reflexion und harmonische Störungen werden deutlich reduziert. Prozesstests zeigen a 42% Reduzierung der Einfügungsdämpfung und 35% Verbesserung der Übersprechunterdrückung bei 18 GHz.
6. Leistungsvergleich
Laut Branchentestdaten und HyperLynx-Simulationen: bei 26GHz, Der Signalverlust über eine 10 cm lange Übertragungsleitung erreicht bei herkömmlichem FR-4 8 dB, sinkt mit RO4350B auf 1,5 dB, und sinkt mit Taconic TLY-5 auf 0,2 dB. Dieses Produkt verwendet ein Hybrid-RO4350B+FR4-Design, geringe Verluste erreichen (≤1,5 dB) und gleichzeitig die Kosten deutlich senken. Es bietet insgesamt das beste Preis-Leistungs-Verhältnis.
Dieses Produkt ist UL 94 V-0 zertifiziert (die höchste Entflammbarkeitsklasse gemäß UL796), Einhaltung der Sicherheitsstandards für nordamerikanische und globale Märkte. Auch TÜV Rheinland- und CE-Zertifizierungen sind abgeschlossen.
7. Anwendungsszenarien und -felder
| Feld | Spezifische Anwendung | Hauptanforderungen |
|---|---|---|
| 5G Basisstationen | AAU-Antennenplatinen, Massive MIMO-Antennenzuleitungen, Sub-6-GHz-HF-Frontends | Niedriger Verlust, hohe Stabilität, Kostenkontrolle |
| Automobilradar | 24/77GHz-Millimeterwellenradar, ADAS-Controller | Dielektrizitätskonstante thermische Stabilität in rauen Umgebungen |
| Satellitenkommunikation | Ka-Band-Empfängermodule, Niedrige Erdumlaufbahn (LÖWE) Satellitenterminals | Extrem niedriger Df, Signalübertragung über große Entfernungen |
| HF-Leistungsverstärker (PA) | Leistungsverstärker mit hohem Wirkungsgrad, Rauscharme Verstärker (Lna) | Geringe Verluste sorgen für eine hohe Leistungseffizienz |
| Luft- und Raumfahrt & Verteidigung | Phased-Array-Radar, UAV-Datenverbindungs-Transceiver-Systeme | Thermische Stabilität, hohe Zuverlässigkeit, Temperaturtoleranz |
| Medizinische Ausrüstung | MRT RF -Spulen, Mikrowellenablation | Hohe Signalgenauigkeit, kontrastreiche Bildgebung |
Marktdaten zeigen, dass die 5G-Kommunikation dafür verantwortlich ist 45% von Anwendungen, Automobilelektronik für 25%, Luft- und Raumfahrt und Verteidigung für 15%, und andere Bereiche für 15%. Dies zeigt deutlich die große Marktreichweite von Hochfrequenz-Mikrowellen-Hybridplatinen.
8. Herstellungsprozess und Qualitätskontrolle
8.1 Prozessablaufdiagramm
- Materialvorbereitung und eingehende IQC
- Bildgebung von Schaltkreismustern der inneren Schicht
- AOI + Elektrische Tests
- Hybrid-Laminierung (Kritischer Kontrollpunkt) — Nietengestütztes Layup, segmentierte Heizkaschierung
- Bohren (Mechanisch + Laserbohren)
- Bildung plattierter Durchgangslöcher
- Schaltungsstrukturierung der äußeren Schicht
- Lötmaske / Legendendruck
- ENIG-Oberflächenfinish
- Routenführung / Profilierung
- Elektrische Prüfung und abschließende Qualitätskontrolle (FQC)
- Verpackung und Versand
8.2 Wichtige Steuerparameter (Gemäß IPC-6012-Klasse 3 / Militärstandards)
- Gleichmäßigkeit der dielektrischen Dicke: ≤±5% variation across the board
- Loch Kupferdicke: ≥25μm, uniformity >85%
- Impedanztoleranz: ≤±3% for high-frequency signals
- Registrierungsgenauigkeit: ≤ ±50 μm Schicht-zu-Schicht-Fehlausrichtung
- Linienbreitentoleranz: ≤±8% (für Designwerte <0.1mm)
9. Kundennutzen und Anfrageberatung
Stehen Sie vor diesen Problemen??
- Hohe Signaldämpfung bei 30 GHz, Antennenreichweite von weniger als 20%
- Delaminierung oder Randblasen in fertigen Platten, scrap rate >15%
- Large tolerances causing impedance deviations >±7%, Dies führt zu hohen Bitfehlerraten in Kommunikationsverbindungen
- Lange Vorlaufzeiten für Prototypenmuster und langsame Reaktion des technischen Supports
Die differenzierten Vorteile von UGPCB
- Über ein Jahrzehnt Erfahrung in der Herstellung von Hochfrequenz-Mikrowellen-Leiterplatten, stabile und ausgereifte Prozesse
- Umfassender Service aus einer Hand von der technischen Prüfung bis zum Zugtest
- Drei große Zertifizierungssysteme (UL/ISO9001/IATF16949)
- Globale 72-Stunden-Schnelllieferung von Prototypen, übertrifft den Industriestandard von 1 Woche
- Kostenlose DFM-Engineering-Rezension, Designrisiken frühzeitig erkennen
