1. Produktdefinition: Was ist ein 6-Lagen-Rogers? + FR4-Hybrid-Stack-PCB?
Ein 6-lagiger Rogers + FR4-Hybrid-Stacked-PCB ist eine laminierte Leiterplatte mit mehreren Dielektrika. Es kombiniert Rogers-Hochfrequenzmaterialien (Typischerweise RO4000-Serie) mit Standard FR-4-Substrate in einem einzigen Stapel.
In dieser 6-Lagen-Leiterplatte, Rogers-Schichten übertragen hochfrequente HF-Signale. FR4-Schichten verarbeiten langsame Signale, Stromverteilung, und mechanische Unterstützung. Spezielle Bondply-Folien verbinden die unterschiedlichen Materialien unter hoher Temperatur und hohem Druck. Für einen symmetrischen Aufbau, bei dem Rogers auf den Außenschichten und FR4 auf den Innenschichten sitzt, die Hybridlösung spart 30% Zu 50% Materialkosten im Vergleich zu einem Voll-Rogers-Design. Gleichzeitig, Die HF-Leistung bleibt nahezu gleich.
2. Wissenschaftliche Klassifikation & Benennungsstandards
Dieses Produkt fällt in die folgenden branchenüblichen Kategorien:
- Nach Materialstruktur: Hochfrequenz-Leiterplatte mit gemischtem Dielektrikum
- Nach Anzahl der Ebenen: 6-Schichtstarre Mehrschichtplatte
- Nach IPC-Standards: IPC-6012 (Starre Leiterplatten) / IPC-4103 (Hochfrequenz-Basismaterialien)
- Auf Antrag: 5Leistungsverstärkermodul der G-Basisstation
- Nach Prozessfunktion: Hybrid-Laminierung / Hybrid-Pressplatine
3. Schlüsselparameter & Materialspezifikationen
3.1 Substrat: Rogers + FR4-Hybrid
Diese 6-lagige Hybrid-Stapelplatine verwendet Rogers-Kohlenwasserstoffkeramikmaterialien (RO4350B ist der häufigste Typ) kombiniert mit FR4. RO4350B Entspricht IPC-4103 für Hochgeschwindigkeits- und Hochfrequenz-Basismaterialien. Es kann auf Standard-FR4-Produktionslinien verarbeitet werden.
Die folgende Tabelle zeigt die wichtigsten elektrischen Eigenschaften aus dem offiziellen Datenbuch von Rogers:
| Material | Dk bei 10 GHz | Df bei 10 GHz | Tg (°C) | UL 94 Entflammbarkeit | Wärmeleitfähigkeit (W/m · k) |
|---|---|---|---|---|---|
| RO4350B | 3.48 ± 0,05 | 0.0037 | >280 | V-0 | 0.62 |
| RO4003C | 3.38 ± 0,05 | 0.0027 | >280 | N / A | 0.71 |
| RO4835 | 3.48 ± 0,05 | 0.0037 | >280 | V-0 | 0.66 |
Datenquelle: Datenblatt der Rogers RO4000-Serie
Der FR4-Teil verwendet ein verstärktes Laminat mit hoher Tg (Tg >= 170°C) gemäß IPC-4101/126. Dies erfüllt die für Kommunikationsgeräte erforderliche Temperaturwechselbeständigkeit.
3.2 Kupferdicke & Brettdicke
- Kupferdicke: 1 oz (35 µm) Fertiges Kupfer auf allen Signalen, Leistung, und Bodenschichten.
- Gesamtdicke der Platte: 2.3 mm. Diese Dicke gleicht die mechanische Steifigkeit aus, Laminierungsstabilität, und Wärmeverteilung für Hochstromnetze.
3.3 Lötmaske & Siebdruck
- Farbe der Lötstoppmaske: Grün (anpassbar)
- Siebdruckfarbe: Weiß (anpassbar)
3.4 Oberflächenbeschaffenheit – ENIG (Elektrololes Nickel -Eintauchgold)
Diese 6-Lagen-Leiterplatte verwendet ENIG als abschließende Oberflächenveredelung. Die Nickelschicht bietet eine Diffusionsbarriere und einen mechanischen Schutz. Die Goldschicht gewährleistet die Lötbarkeit, Oxidationsbeständigkeit, und geringer Kontaktwiderstand. ENIG toleriert auch mehrere Reflow-Zyklen. Für Hochfrequenzkanäle, Die glatte Oberfläche reduziert Skin-Effekt-Verluste.
3.5 Spurbreite der äußeren Schicht / Abstand
Das äußere Schichtdesign verwendet7 mil Spurbreite und 7 mil-Abstand (ca. 178 µm / 178 µm). Diese Wahl erfüllt mehrere Bedürfnisse:
- Erreicht 50 Ohmsche Wellenimpedanz für HF-Signale auf dem 6-Schicht-Hybridaufbau.
- Entspricht dem Fenster mit hoher Ausbeute für die Musterübertragung in der Mainstream-Leiterplattenfertigung.

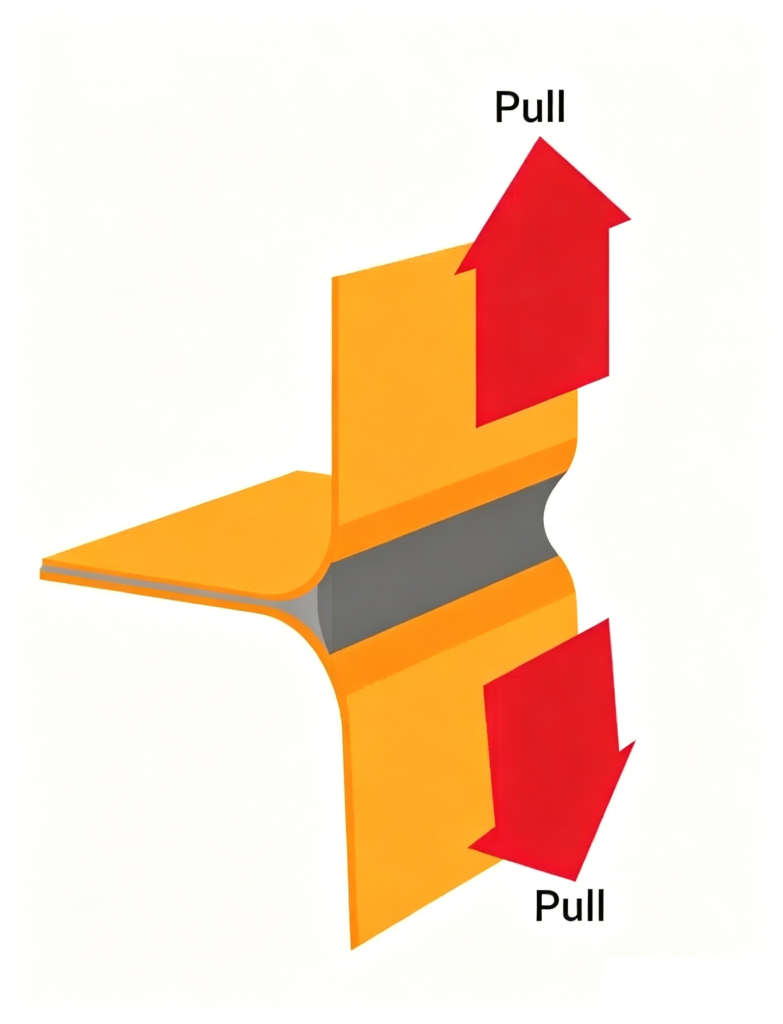

- Bietet ausreichend Kupferschälfestigkeit und Stromtragfähigkeit.
4. Stapelstruktur & Designprinzipien für 6-Lagen-Leiterplatten
Das Stapeldesign ist der Kern des Hybridmediums Leiterplattenherstellung. Gemäß IPC-2221B, Ein 6-Lagen-Hybridaufbau muss diesen Prinzipien folgen.
4.1 Symmetrieprinzip (Geringe Verformung)
Dieses Produkt verwendet einen symmetrischen Stapelaufbau: Schicht 1 und Schicht 6 sind Rogers-Materialien (Übertragung von HF-Mikrostreifensignalen). Schichten 2 Zu 5 sind FR4 (Enthält vollständige Grundebenen, Motorflugzeuge, und Steuerspuren für niedrige Geschwindigkeit).
Ein symmetrischer Aufbau gleicht die thermische Belastung beim Hochtemperatur-Laminieren und Reflow-Löten aus. Der Verzug bleibt unten 0.6% in typischen Produktionslinien. Bei einem nicht symmetrischen Design kann es zu einem Verzug nach oben kommen 1.2%.
4.2 Signal – Nachbarschaft der Referenzebene (HF-Signalintegrität)
Die Hochgeschwindigkeits-HF-Signalschicht (Schicht 1) sitzt direkt neben einer festen Bodenreferenzebene (Schicht 2). Dadurch entsteht eine Mikrostreifen- oder koplanare Wellenleiterstruktur. Der Rückstrom folgt dem kürzesten Weg, Dadurch werden die Schleifeninduktivität und die abgestrahlte elektromagnetische Strahlung reduziert.
In dieser 6-Lagen-Leiterplatte, Jede Signalschicht verfügt über eine angrenzende vollständige Kupferebene. Dies unterdrückt Übersprechen und verbessert die EMI-Immunität.
4.3 Paarung von Strom und Masseebene (Niedrige PDN-Impedanz)
Schicht 3 und Schicht 4 fungieren als Stromverteilungsebene und Haupterdungsebene, jeweils. Sie sind eng miteinander verbunden. Durch Steuerung der dielektrischen Dicke zwischen ihnen innerhalb der 2,3-mm-Platine, das Stromverteilungsnetz (PDN) Die Impedanz kann auf mehrere zehn Milliohm sinken. Dies unterstützt den transienten Strombedarf eines Leistungsverstärkers (PA) Transistor.
4.4 Prozesskompatibilität & Impedanzkontrolle
Gemäß IPC-2221, typische Impedanztoleranz für Hochgeschwindigkeits-Leiterplatten ist +/-5%. Möglicherweise sind präzise Hochfrequenz-Mikrowellendesigns oder digitale Verbindungen mit mehr als 100 Gbit/s erforderlich +/-3%. This product targets the +/-5% tolerance for validation.
5. Arbeitsprinzip: Electromagnetic Signal Transmission in a Mixed Dielectric
5.1 RF Signal Propagation
In this 6-layer Rogers+FR4 hybrid PCB, high-frequency microwave signals travel inside microstrip or stripline structures on the Rogers dielectric. Rogers material has an ultra-low dissipation factor (Df = 0.0037 for RO4350B at 10GHz) and a stable dielectric constant (Dk = 3.48 +/-0.05). Infolge, signal attenuation at GHz frequencies is much lower than on FR4.

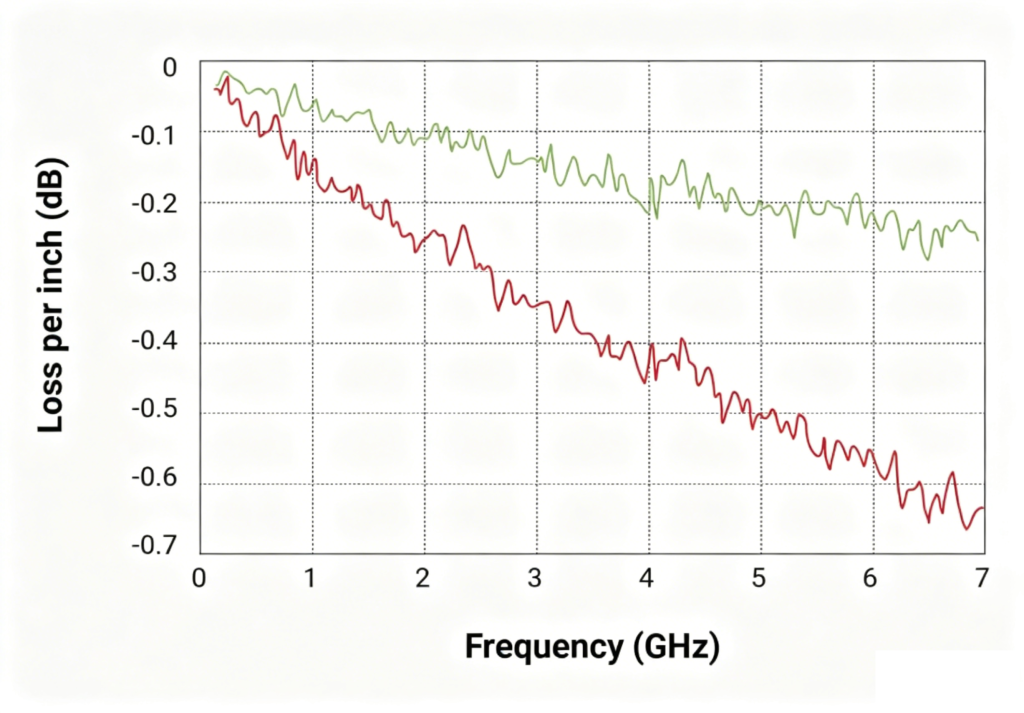

For a microstrip line on RO4350B, the insertion loss at 28GHz is approximately 0.4 DB/Zoll. Standard FR4 material at the same frequency shows more than 1.2 DB/Zoll.
5.2 Signal Integrity in a Hybrid Medium
The hybrid stack-up uses a material segregation strategy. High-frequency sensitive signals run on Rogers layers (outer or inner with low-loss dielectric). Stromverteilung und digitale Steuerung nutzen FR4-Innenschichten. Dieser Ansatz reduziert die Kosten im Vergleich zu einem Voll-Rogers-Design erheblich. Zur Vermeidung von Reflexionen und Zeitfehlern an der Grenze zwischen unterschiedlichen Dielektrizitätskonstanten, Ingenieure müssen die Dielektrikumsdicke genau berechnen, Spurenbreite, und Referenzebenenabstand. Anschließend überprüfen sie das Design mit TDR-Impedanztests.
6. Anwendung: Leistungsverstärker in der Kommunikationsbranche
Diese 6-Schicht Hybrid-Leiterplatte ist speziell für konzipiertLeistungsverstärker (Nicht) imKommunikationsbranche. Zu den typischen Anwendungsfällen gehören::
- 5G-Makro- und Kleinzellen-Basisstationen (RF-Frontend-Module) : Die PA-Ausgangsleistung in Sub-6-GHz- und mmWave-Bändern übersteigt häufig 30 W. Makro-Basisstations-PAs können über 50 W erreichen. Die Platine muss sowohl verlustarme HF-Pfade als auch eine zuverlässige Wärmeableitung bieten.
- Massive MIMO-Antennen-Arrays: Das Hochfrequenzsubstrat muss mehrere Transceiver beherbergen (TR) Komponenten und Steuerkreise. Die 6-schichtige Hybridstruktur trennt HF- und Digitalabschnitte effizient.
- Aktive Antenneneinheiten (AAUs) und kleine Zellen: Diese erfordern ein Gleichgewicht zwischen Signalintegrität und Leistungsintegrität. Das hybride 6-Layer-Design erfüllt dichte Routing-Anforderungen durch optimierte Layer-Funktionszuweisung.
Der Kernvorteil liegt auf der Hand: Rogers-Schichten sorgen für äußerst geringe Verluste bei HF-Signalen, während die inneren FR4-Schichten Gleichstrom und Steuerlogik für GaN/GaAs-PA-Transistoren übertragen. Dadurch bleiben der Gesamteinfügungsverlust und der Wärmewiderstand innerhalb der strengen Grenzen von Kommunikations-PAs.
7. Produktleistung: Elektrisch, Thermal & Zuverlässigkeitsmetriken
7.1 Elektrische HF-Leistung
- Stabilität der Dielektrizitätskonstante: RO4350B hat einen typischen Dk von 3.48 bei 10 GHz mit einer Toleranz von +/-0.05. Es behält außerdem eine gute Temperaturstabilität von -50 °C bis 150 °C bei (TCDk ≈ 50 ppm/° C.).
- Dissipationsfaktor: Df <= 0.004 von 3,5 GHz bis 28 GHz. Dadurch wird sichergestellt, dass die Einfügungsdämpfung des HF-Kanals den 5G-Anforderungen entspricht. Zum Beispiel, bei 28GHz, Df = 0.0037 ergibt viel geringere Verluste als eine Standard-FR4-Platte gleicher Dicke.
- Impedanzkontrolle: Mit 7/7mil Leiterbahn/Abstand und der richtigen dielektrischen Dicke und Referenzebenenanordnung, der Vorstand erreicht 50 Ohm +/-10% Impedanz. Dies entspricht den HF-Port-Anforderungen von Standard-Kommunikationsmodulen.
7.2 Wärmeleistung
- Wärmeleitfähigkeit: RO4350B bietet 0.62 W/m · k, Besser als Standard FR4. Dies trägt dazu bei, die Wärme von PA-Hotspots über Kupferdurchkontaktierungen und -pads zu verteilen.
- Glasübergangstemperatur: Rogers-Material hat Tg > 280°C. Die FR4-Innenschichten mit hoher Tg haben Tg >= 170°C. Dies gewährleistet die Steifigkeit über einen weiten Temperaturbereich und bietet einen guten Reflow-Lötspielraum.
7.3 Zuverlässigkeitsindikatoren
- Brennbarkeitsbewertung: RO4350B ist UL 94 V-0 zertifiziert, Einhaltung der Sicherheitsstandards für Kommunikationsgeräte.
- Feuchtigkeitsaufnahme: RO4350B verfügt über eine Feuchtigkeitsaufnahmefähigkeit <= 0.06%. Electrical performance remains stable in humid environments.
- Lamination adhesion: A dedicated bondply (z.B., RO4450F) ensures a strong bond between Rogers and FR4. Thermal cycle tests show no delamination.
- Leiterplattenherstellung & Inspektion: This product is manufactured and accepted according to IPC-6012. All key performance indicators are fully or sample-tested before shipment.
8. Strukturelle Merkmale
①Hybrid dielectric separation: RF signal layers use low-loss Rogers. The remaining layers use high-Tg FR4. This gives a precise trade-off between performance and cost.
②Fully symmetric stack-up: L1 and L6 are Rogers. L2 to L5 are FR4. Symmetry minimizes warpage.
③Embedded power and ground planes: Full copper inner planes provide low-impedance paths and EMI shielding.
④Thick board design (2.3mm) : Provides structural rigidity and thermal mass for high-power PA devices.
⑤Hochpräzises Außenschichtmuster: 7/7mil Trace/Space ermöglicht Genauigkeit 50 Ohm-HF-Übertragungsleitungen.
⑥ENIG-Oberflächenveredelung: Die Wohnung, Die Pad-Oberfläche mit geringer Rauheit minimiert Skin-Effekt-Verluste bei hohen Frequenzen und gewährleistet gleichzeitig Lötbarkeit und Kontaktzuverlässigkeit.
9. Herstellungsprozess: 8 Wichtige Schritte
① Materialvorbereitung & Eingangskontrolle – Überprüfen Sie die Hochfrequenzlaminate und FR4-Kerne von Rogers anhand von IPC-4103 und IPC-4101.
② Bildgebung der inneren Schicht (L2 bis L5) - Verwenden LDI Belichtung und alkalisches Ätzen zur Bildung von Leistungsebenen, Bodenebenen, und Kontrollspuren auf FR4-Kernen.
③ Innere Schicht AOI & Oxidbehandlung – Führen Sie eine automatische optische Inspektion durch und brünieren Sie anschließend / Braune Oxidbehandlung zur Verbesserung der Laminierungshaftung.
④ Hybrid-Laminierungsvorbereitung & drücken – Stapeln Sie Rogers-Kerne, Bondply, und FR4-Innenschichten abwechselnd je nach Stapelung. Unter hoher Temperatur und hohem Druck laminieren. Typische Laminiertemperatur: 190°C bis 218 °C. Druck: 200 Zu 300 Psi (ca. 14 Zu 21 Bar).
⑤ Bohren & Metallisierung – Bohren Sie Durchgangslöcher mit hochwertigen Hartmetallbohrern. Anschließend Desmear durchführen, stromlose Kupferabscheidung, und Plattenbeschichtung zur Herstellung von Schicht-zu-Schicht-Verbindungen. Einige kritische Erdungsdurchkontaktierungen können mit Harz verstopft sein.
⑥ Bildgebung der äußeren Schicht (L1 und L6) - Exponieren, entwickeln, und ätzen, um 7/7mil HF-Mikrostreifenleitungen zu bilden.
⑦ Lötmaske & Legende – Tragen Sie grüne Lötstopplackfarbe auf die gesamte Platine auf. Bei hoher Temperatur aushärten und dann die weiße Legende im Siebdruckverfahren aufdrucken.
⑧ Oberflächenbeschaffenheit – ENIG – Tragen Sie 0,05 bis 0,1 μm Gold auf 3 bis 5 μm Nickel auf den Leiterplatten auf. Endlich, Führen Sie elektrische Tests und eine Endkontrolle durch, Anschließend für den Versand vakuumverpacken.
Beim speziellen Verfahren der Hybridlaminierung, Steuern Sie die Rampenrate, Druck, und Bondply-Material sorgfältig aufeinander abgestimmt. Dies sorgt für eine dichte, Hohlraumfreie Verbindung zwischen verschiedenen Dielektrika.
10. Warum sollten Sie sich für die 6-lagige Rogers+FR4-Hybrid-Hochfrequenz-Leiterplatte von UGPCB entscheiden??
❶17+ Jahre Erfahrung in der Herstellung von HF-Leiterplatten – UGPCB ist vorbei 10 Jahre Erfahrung in Hochfrequenz-Leiterplatte Entwicklung und Produktion in China. Wir verfügen über eine ausgereifte Prozesskontrolle für die Rogers+FR4-Hybrillaminierung.
❷Kosteneinsparung von 30% oder mehr – Durch die Verwendung von Rogers nur auf kritischen HF-Schichten und FR4 anderswo, wir sparen zumindest 30% Materialkosten im Vergleich zu einem Voll-Rogers-Design.
❸UL 94 V-0 und IPC-Konformität – Wir verwenden RO4350B mit V-0 Bewertung und hoher Tg FR4. Dies erfüllt die Brandschutzanforderungen für Kommunikationsbasisstationen und Industriequalitätssysteme.
❹Service aus einer Hand – UGPCB kümmert sich um alles von der Gerber-Designprüfung, Hybrid-Stack-up-Prozesssimulation, Muster-Prototyping, zur Massenproduktion. Dies reduziert den Kommunikationsaufwand in der Lieferkette.
❺100% elektrische Prüfung und Impedanzüberprüfung – Wir verwenden fliegende Sonde oder Fixture-Tests für alle Boards. Wir führen TDR-Tests an Leitungen mit kritischer Impedanz durch, um sicherzustellen, dass das Produkt den Designerwartungen entspricht.
11. So fordern Sie ein Angebot an?
Ingenieure, Beschaffungsspezialisten, und r&D-Manager können gerne eine Ausschreibung bei UGPCB einreichen. Wenn Sie 6-lagige Rogers+FR4-Hybrid-Leiterplatten oder ähnliche Hochfrequenz-PCBA-Fertigungsdienstleistungen benötigen, Bitte kontaktieren Sie uns wie folgt:
- Senden Sie Gerber-Dateien, ein PCB-Spezifikationsblatt (einschließlich 2,3 mm Dicke, 1Oz Kupfer, ENIG-Abschluss), und Ihre Zielimpedanzanforderungen.
- Geben Sie Ihre Anwendung an (Kommunikations-Leistungsverstärker) und Volumenanforderungen.
Fordern Sie jetzt ein Angebot an – UGPCB bietet eine schnelle technische Überprüfung und wettbewerbsfähige Mengenpreise. Unser technisches Support-Team hilft Ihnen bei der Überprüfung des Hybrid-Stack-up-Designs. Wir helfen Ihnen dabei, die beste Balance zwischen Hochfrequenzleistung und Herstellbarkeit in Massenproduktion zu erreichen.
Wichtiger Hinweis: Die elektrischen Eigenschaften der RO4000-Serie von Rogers (Dk, Df, Tg, Wärmeleitfähigkeit, usw.) Die in diesem Dokument zitierten Informationen stammen aus dem offiziellen Datenblatt von Rogers. Verweise auf IPC-2221B, IPC-6012, IPC-4103, und andere IPC-Standards basieren auf öffentlich zugänglicher IPC-Fachliteratur. Alle Daten sollten anhand der Originalhersteller- und IPC-veröffentlichten Dokumente als endgültige Referenz überprüft werden.
