Rogers PCB RO4350B Druckenschaltplatte - UGPCB

Hochfrequenzplatine/

Rogers PCB RO4350B Druckenschaltplatte

Schichtzahl: 8 Schichten starre Leiterplatte

Brettdicke: 1.65 mm

Substratmaterial: Rogers 4350b

Kupferdicke: Innere Schichten H/H, Außenschichten 1/1 oz

Oberflächenbeschaffung: Elektrololes Nickel -Eintauchgold (ZUSTIMMEN), 2 Mikrozoll

Board-Dimension: 280 × 120 mm

Besondere Prozesse: Stufenfräsen mit Tiefenkontrolle + Blinde Vias

  • Produktdetails

Professionelle 8-lagige Hochfrequenzplatine Rogers 4350B für anspruchsvolle HF-Anwendungen & Mikrowellenanwendungen

In den sich schnell entwickelnden Bereichen der drahtlosen Kommunikation, Luft- und Raumfahrt, und High-End-Testinstrumentierung, Standard-Leiterplatten erfüllen die extremen Anforderungen an die Signalintegrität nicht, geringer Verlust, und thermische Stabilität. UGPCB nutzt umfassendes technisches Fachwissen, um dies zu präsentieren 8-Layer-Hochfrequenz-Leiterplatte aufgebaut Rogers 4350B Laminat. Entwickelt, um die zentralen Herausforderungen bei HF-Anwendungen zu bewältigen, Es ist mehr als eine Verbindung – es ist eine entscheidende Grundlage, die eine stabile Leistung und Signalreinheit in fortschrittlichen elektronischen Systemen gewährleistet.

8-Layer Rogers 4350B RF PCB

Produktübersicht & Definition

Bei diesem Produkt handelt es sich um ein 8-Schicht starr Hochfrequenz-Leiterplatte (Leiterplatte), Verwendung des branchenweit anerkannten Premium-HF-Materials –Rogers 4350b. Durch präzise mehrschichtige Laminierung und spezielle Verarbeitung, Es erreicht eine hochdichte Integration komplexer HF-Schaltkreise innerhalb eines 1.65mm Plattenstärke, Bereitstellung einer überlegenen elektrischen Leistungssteuerung. Es wurde speziell für Anwendungen entwickelt, die Folgendes erfordern geringer Verlust, stabile Dielektrizitätskonstante, und hervorragendes Wärmemanagement.

Detaillierte Spezifikationen & Konstruktionsüberlegungen

Eine hochwertige Leiterplatte beginnt mit der präzisen Kontrolle jedes Details. Nachfolgend sind die Kernspezifikationen und ihre Designbedeutung aufgeführt:

Parameterkategorie Spezifikation Design-Rationale & Implikation
Grundstruktur Schichten: 8 Schichten Bietet ausreichend Routing-Platz, Unterstützt separate Stromversorgung, Boden, und Signalebenen – unerlässlich für Hochdichte Interconnect (HDI) Und Elektromagnetische Interferenz (EMI) Unterdrückung.
Brettdicke: 1.65mm Eine ausgewogene Dicke sorgt für mechanische Robustheit und Wärmeableitung und berücksichtigt gleichzeitig räumliche Einschränkungen in Baugruppen.
Kernmaterial Laminieren: Rogers 4350b Der Grundstein der Hochfrequenz PCB-Design. Sein niedriger Verlustfaktor (Df) und stabile Dielektrizitätskonstante (Dk) mit minimaler Variation über Frequenz/Temperatur sind entscheidend für HF-/Mikrowellenschaltung Signalintegrität.
Leitfähigkeit Kupfergewicht: Innere 1/1 oz, Äußere 1/1 oz Das ausgewogene Kupfergewicht sorgt für eine gleichbleibende Strombelastbarkeit und Impedanzkontrollgenauigkeit. 1 Unzen äußeres Kupfer unterstützen die Wärmeableitung.
Oberflächenbeschaffung ZUSTIMMEN (Elektrololes Nickel -Eintauchgold), 2M” Bietet eine Wohnung, Hochlötbare Oberfläche mit ausgezeichneter Oxidationsbeständigkeit, Gewährleistung einer langfristigen Zuverlässigkeit für HF-Anschlüsse und BGA-Baugruppen.
Physikalische Dimensionen 280mm x 120 mm Geeignet für mittelgroße HF-Module oder Subsysteme, Ausbalancieren von Integrationsdichte und mechanischer Festigkeit.
Besondere Prozesse Tiefengesteuertes Fräsen (Rücktritt) + Blinde Vias Schlüssel für verbesserte räumliche Effizienz und Leistung. Stufenfräsen ermöglicht unterschiedliche Plattenhöhen; Blind Vias ermöglichen hochdichte Verbindungen von der Oberfläche bis zu den inneren Schichten, Reduzierung des Signalübersprechens – ein Markenzeichen von fortschrittliche HF-Leiterplatten.

Alt-Tag für vorgeschlagenes technisches Diagramm: Querschnittsdiagramm eines 8-Lagen-PCB-Aufbaus mit Blind Vias und Step-Down-Fräsen.

Wie es funktioniert & Primäranwendungen

Arbeitsprinzip:

Bei hohen Frequenzen (MHz- bis GHz-Bereich), Die Übertragung elektrischer Signale verhält sich eher wie die Ausbreitung elektromagnetischer Wellen. Diese Leiterplatte nutzt die stabilen dielektrischen Eigenschaften von Rogers 4350B, um eine zu bieten “glatte Autobahn” für diese Wellen, Minimierung des Energieverlusts (Einfügedämpfung) und Wellenformverzerrung während der Übertragung. Es ist präzise 8-Schichtaufbau Und blind durch Design sorgen für eine kontrollierte charakteristische Impedanz (z.B., 50Ω oder 75Ω) für Übertragungsleitungen und verringert gleichzeitig die Signalreflexion und das Übersprechen zwischen den Schichten.

Schlüsselanwendungen:

  • Drahtlose Infrastruktur: 5G/6G-Basisstationsantennen, Leistungsverstärker (Nicht), Filter, LNAs.

  • Satellitenkommunikation & Luft- und Raumfahrt: Satelliten-Transceiver-Module, Radarsysteme, RF-Frontends.

  • High-End-Test & Messung: Kernplatinen für Netzwerkanalysatoren, Spektrumanalysatoren, Signalgeneratoren.

  • Kfz -Elektronik: Millimeterwellen-Radarplatinen für ADAS.

  • Medizinische Ausrüstung: HF-Steuermodule in hochpräzisen Bildgebungssystemen (z.B., MRT).

Wissenschaftliche Klassifikation

Gemäß Branchen- und IPC-Standards, Dieses Produkt ist als klassifiziert Hochfrequenz, Mehrschichtige starre Leiterplatte. Genauer gesagt, es ist ein 8-Layer-Metallkern-Leiterplatte mit Blind Vias, Hergestellt auf einem mit Keramik gefüllten, mit Kohlenwasserstoff/Glasgewebe verstärkten Laminat (Rogers 4350B-Serie).

Konstruktion & Wichtigste Leistungsmerkmale

Strukturanalyse:

Diese Leiterplatte verwendet einen klassischen symmetrischen Aufbau, bestehend aus mehreren Signalschichten mit dedizierten Strom- und Masseebenen. Blind Vias Verbinden Sie die Oberfläche mit angrenzenden Innenschichten, während Durchgangslöcher stellen eine Verbindung über die gesamte Platine her. Tiefengesteuertes Fräsen Erzeugt mechanische Aussparungen für den Schirmdoseneinbau oder spezielle Montageanforderungen.

Hervorragende Leistungsmerkmale:

  1. Extrem geringer Signalverlust: Der niedrige Verlustfaktor von Rogers 4350b bei GHz-Frequenzen gewährleistet eine hocheffiziente Signalübertragung.

  2. Außergewöhnliche elektrische Stabilität: Ausgezeichneter thermischer Koeffizient der Dielektrizitätskonstante (TCDk) garantiert eine konstante Leistung über einen weiten Temperaturbereich.

  3. Überlegenes Wärmemanagement: Niedriger Koeffizient der thermischen Expansion (CTE) und eine hohe Wärmeleitfähigkeit erhöhen die Zuverlässigkeit in Hochleistungs-HF-Schaltkreisen.

  4. Hochpräzise Impedanzkontrolle: Erreichbare Toleranz von ±5 % oder besser, dank Materialstabilität und der fortschrittlichen Prozesskontrolle von UGPCB.

  5. Hochzuverlässige Verbindungen: Robust 2μ” ENIG-Finish und Präzisions-Blind-Via-Technologie sorgen für dauerhafte Verbindungen in rauen Umgebungen.

  6. Verbesserte Designflexibilität: Die Kombination aus 8 Schichten, Blind Vias, und Stufenfräsen unterstützt hochkomplexe und kompakte HF-Systemdesigns.

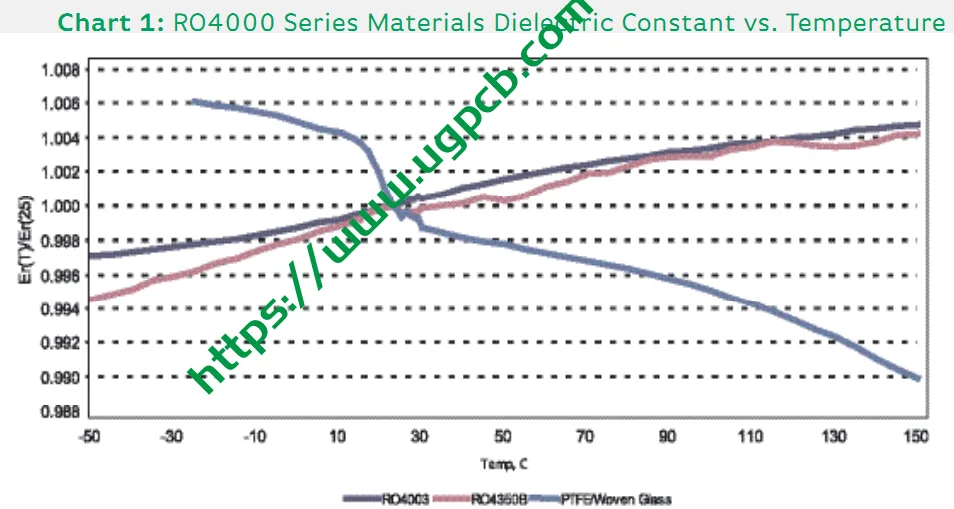

Dielektrizitätskonstante vs. Temperatur für Rogers 4300 Serie PCB-Laminatmaterial

Ablauf des Kernherstellungsprozesses

  1. Materialvorbereitung & Herstellung der Innenschicht: Rogers 4350B plattierte Laminate werden geschert, gebohrt (für Blind Vias), vergoldet, gemustert, und geätzt, um innere Schaltkreise zu bilden.

  2. Layup & Laminierung: Geätzte Innenschichtkerne und Prepreg-Blätter werden im entworfenen Stapel ausgerichtet und unter hoher Temperatur und hohem Druck verbunden.

  3. Mechanisches Bohren & Überzug: Es werden Durchgangslöcher gebohrt, Anschließend erfolgt eine stromlose und elektrolytische Verkupferung zur Metallisierung aller Löcher (PTH und Blind Vias).

  4. Bildgebung der äußeren Schicht & Überzug: Das Schaltungsmuster der äußeren Schicht wird aufgebracht, Anschließend folgt eine Musterplattierung, um die Leiterbahn- und Lochkupferdicke aufzubauen.

  5. Oberflächenbeschaffung: Elektrololes Nickel -Eintauchgold (ZUSTIMMEN) Der Prozess wurde angewendet, um eine 2 Mikrozoll dicke Nickel-Gold-Schutzschicht auf Pads und Lochwänden zu bilden.

  6. CNC-Fräsen & Stufenfräsen: Der Platinenumriss ist geroutet, Und tiefengesteuertes Fräsen Erstellt Abstiegsbereiche gemäß Design.

  7. Elektrische Prüfung & Inspektion: 100% elektrische Prüfung (fliegende Sonde oder Vorrichtung) für Kontinuität und Isolation, gefolgt von einer abschließenden QA-Inspektion (einschließlich Impedanz-Coupon-Tests).

Typische Anwendungsszenarien

  • Szenario 1: 5G Massive MIMO-Antennen-Array-Platine

    In solchen Array-Boards, Dicht gepackte HF-Kanäle erfordern eine minimale gegenseitige Beeinflussung. Das stabile Dk- und Blind-Via-Design dieser Leiterplatte gewährleistet Kanalisolation und Phasenkohärenz, während seine überlegene thermische Leistung einen längeren stabilen Betrieb von PA-Chips unterstützt.

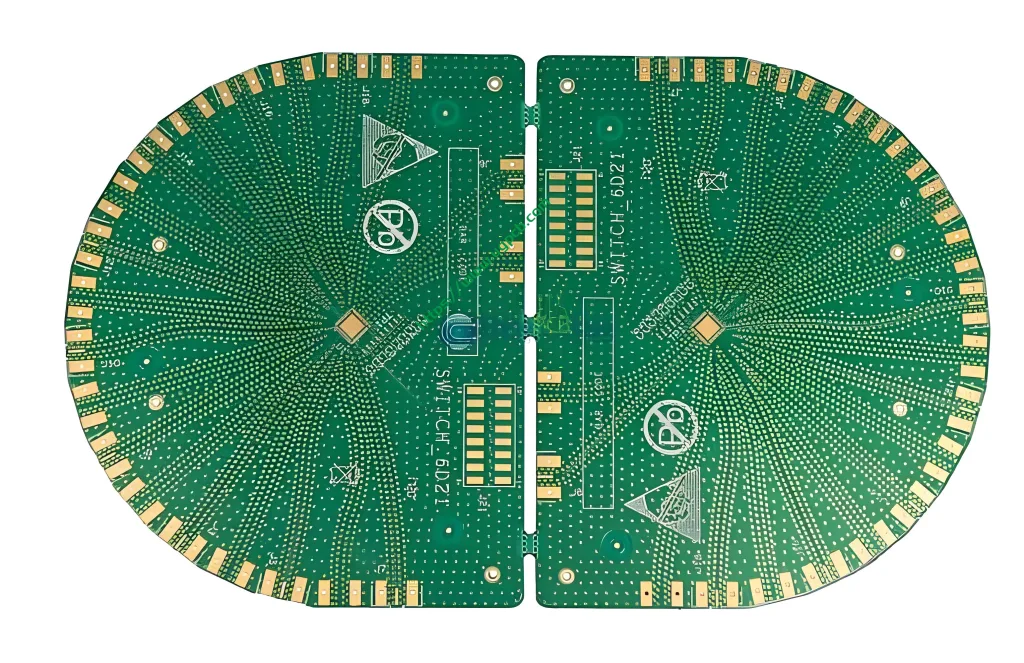

    Alles Dach: 8-Layer Rogers 4350B PCB-Baugruppe für eine 5G Massive MIMO-Antenneneinheit.

  • Szenario 2: Front-End zur Verarbeitung von Luftradarsignalen

    In luftgetragenen Umgebungen treten große Temperaturschwankungen und Vibrationen auf. Der niedrige TCDk dieser Leiterplatte gewährleistet eine gleichbleibende Radarleistung über alle Höhen und Temperaturen hinweg, während die 1,65 mm dick, Die robuste Konstruktion widersteht Vibrationsbelastungen.

Warum sollten Sie sich für UGPCB für Ihre Hochfrequenz-Leiterplatte entscheiden??

  • Materielles Fachwissen: Wir verfügen über fundierte Kenntnisse in der Verarbeitung von Hochfrequenzmaterialien wie Rogers, Gewährleistung der Materialintegrität von der Lagerung bis zur Herstellung.

  • Erweiterte Prozessfähigkeit: Ausgereifte Prozesse für blind über Anmeldung Und tiefengesteuertes Fräsen stellen Sie sicher, dass komplexe Designs auf Anhieb zum Erfolg führen.

  • Leistungsvalidierung: Wir liefern kritisch Impedanztestberichte Und S-Parameter Datenunterstützung mit High-End-Netzwerkanalysatoren, Brückensimulation und Messung.

  • End-to-End-Unterstützung: Wir bieten technische Zusammenarbeit über den gesamten Zyklus hinweg – vom Stack-up an & Impedanzdesign, DFM -Analyse, bis hin zur Massenproduktion – und verkürzen Sie Ihre Markteinführungszeit.

Bereit für Ihr nächstes HF-Projekt?

Kontaktieren Sie noch heute einen UGPCB-Ingenieur für eine umfassende DFM-Bewertung und ein wettbewerbsfähiges Angebot. Geben Sie Ihre Stapel- und Impedanzanforderungen ein, um das Gespräch zu beginnen.
