Compoziție materială

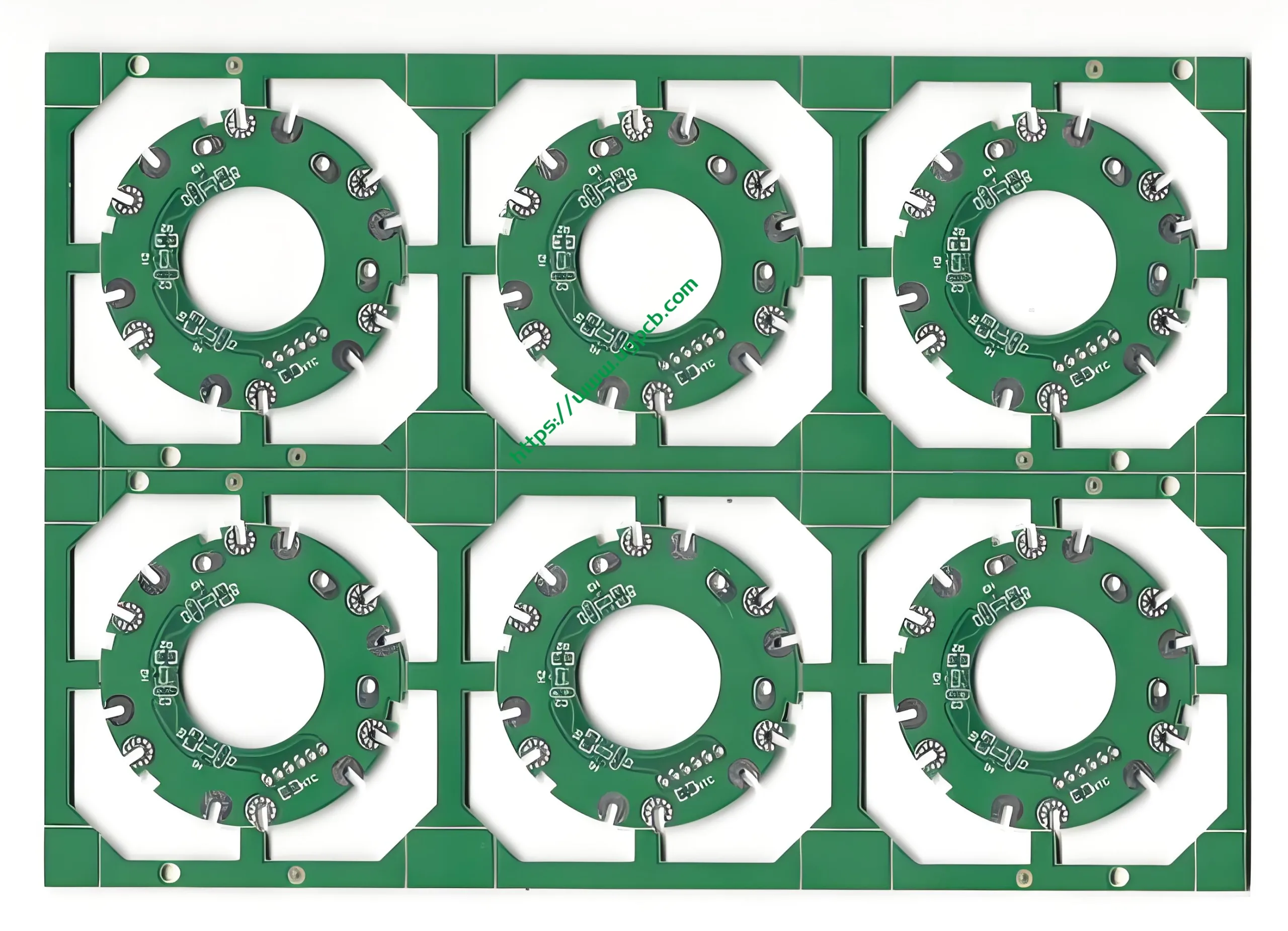

The 2 Layers Magnetic Coil PCB este proiectat special pentru scopuri de înfășurare, utilizat în principal în inductanță componente. Se laudă cu o serie de avantaje, inclusiv de înaltă precizie, liniaritate excepțională, și o structură simplă. În ciuda numeroaselor sale beneficii, procesul de fabricație este provocator și deseori are ca rezultat o rată ridicată a deșeurilor din cauza complexității implicate.
Caracteristici de performanță
Acest PCB excelează prin capacitatea sa de a menține înfășurări precise, care este crucial pentru componentele de inductanță. Precizia sa ridicată asigură performanțe precise și fiabile în diverse aplicații electronice. În plus, liniaritatea bună a PCB contribuie la un comportament electric consistent și previzibil, în timp ce structura sa simplă facilitează integrarea și asamblarea ușoară.
Proces de producție
Producția de 2 PCB-urile cu bobine magnetice stratificate implică mai mulți pași complicati:
- Proiectare și aspect: The Aspect PCB este proiectat cu atenție pentru a se adapta cerințelor de înfășurare a bobinei magnetice.
- Pregătirea materialelor: Materialele de înaltă calitate sunt selectate pentru a asigura durabilitatea și performanța PCB-ului.
- Fabricare: PCB-ul este fabricat folosind tehnici avansate de fabricație pentru a îndeplini specificațiile precise.
- Înfășurare: Bobina magnetică este înfășurată în jurul PCB-ului cu mare grijă pentru a menține precizia și uniformitatea.
- Testare: Sunt efectuate proceduri de testare riguroase pentru a asigura funcționalitatea și fiabilitatea PCB-ului.
Metode de testare
Testarea este o parte vitală a procesului de producție pentru 2 Straturi PCB-uri cu bobine magnetice. Sunt folosite mai multe metode de testare pentru a asigura calitatea și performanța PCB-ului:
- Testul PCB al bobinei magnetice obișnuite: O punte digitală este folosită pentru a testa inductanța online, cu frecvența setată peste 10kHz pentru a se potrivi cu frecvența de funcționare a bobinei de inductanță.
- Testul PCB al bobinei magnetice a transformatorului: Prin măsurarea valorii inductanței D a bobinei principale a transformatorului, se poate determina dacă există un scurtcircuit între ture. O punte digitală este setată la 0,3 V sau mai jos și la 10 kHz sau mai mult pentru acest test.
- Detectare PCB a bobinei magnetice a dispozitivului Hall: Senzorii Hall vin în diferite tipuri, iar ieșirile lor pot fi testate pentru a determina dacă funcționează corect. Aceasta include testarea pentru ieșirea curentă, tensiune de ieșire, și răspuns la curenții induși.
- Testare PCB a bobinei magnetice releu: Defecțiuni ale releului, cum ar fi deconectarea bobinei, eșecul contactului, rezistență mare de contact, iar epuizarea contactelor poate fi detectată prin pornirea PCB-ului și testând continuitatea contactelor.
Scenarii de aplicație
The 2 Layers Magnetic Coil PCB găsește aplicații într-o gamă largă de industrii și dispozitive electronice, inclusiv:
- Telecomunicații: În echipamente care necesită componente de inductanță pentru procesarea și transmisia semnalului.
- Industria Auto: În senzori și sisteme de control care se bazează pe bobine magnetice pentru funcționalitate.
- Electronica de consum: În dispozitivele care utilizează componente de inductanță pentru gestionarea puterii și condiționarea semnalului.
- Automatizare industrială: În sistemele care utilizează bobine magnetice pentru controlul mișcării și poziționare.
Concluzie
The 2 Layers Magnetic Coil PCB este un produs specializat conceput pentru bobinarea componentelor de inductanță. Precizia sa ridicată, liniaritate bună, și structura simplă îl fac o alegere excelentă pentru diverse aplicații electronice. Procedurile de testare riguroase asigură fiabilitatea și performanța acestuia, făcându-l o componentă valoroasă în multe industrii.
