I. Prezentare generală a produsului: Ce este un difuzor pentru chitară electrică PCB?
UnPCB difuzor chitara electrica este un specializat placa de circuit imprimat conceput pentru amplificatoare de chitară electrică. Acesta servește ca coloană centrală pentru procesarea semnalului și amplificarea puterii în sistemele de amplificare pentru chitară. Această placă poartă circuite critice, inclusiv preamplificatoare, Amplificatoare de putere, și rețele de control al tonului, toate acestea influențând direct calitatea sunetului, interval dinamic, și caracterul tonal al ieșirii chitarei electrice.

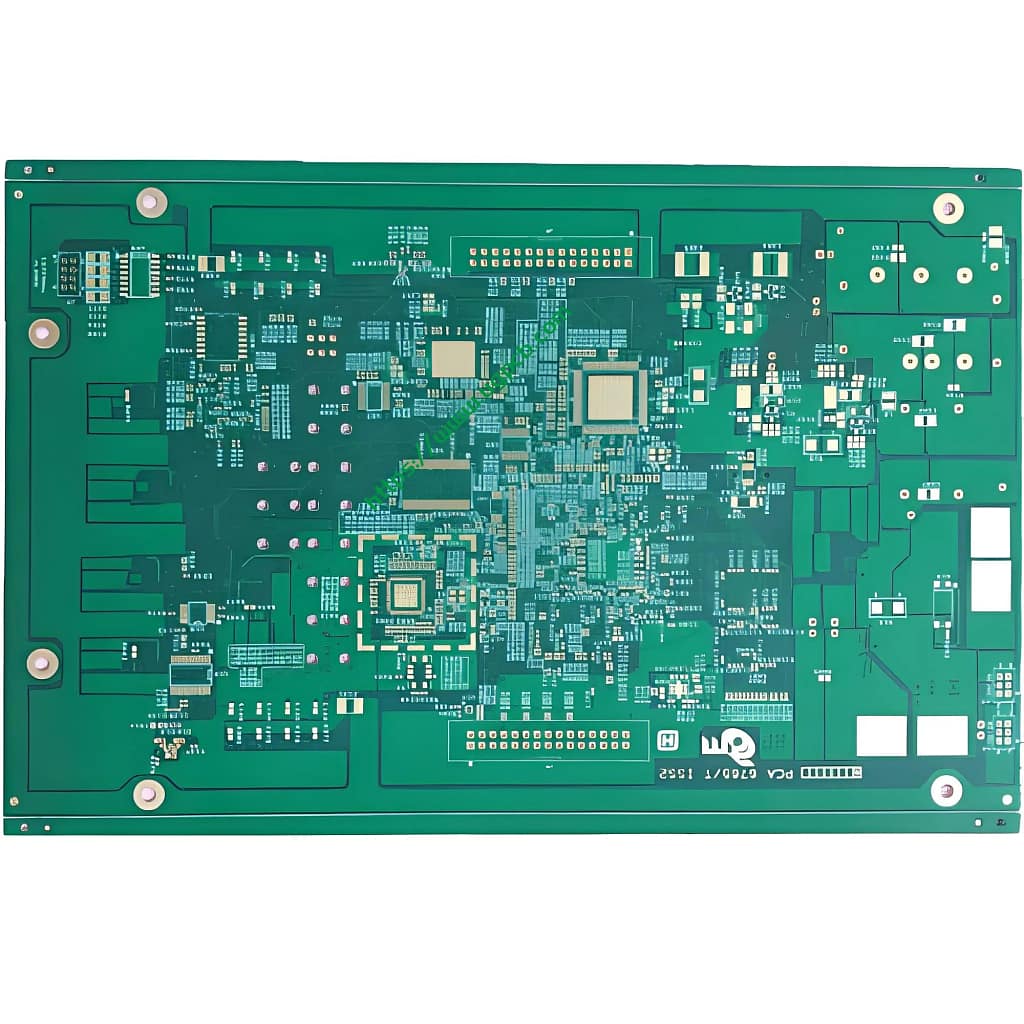

UGPCB prezintă acest PCB amplificator pentru chitară electrică ca acarton imprimat rigid FR-4 pe două fețe fabricate conform standardelor riguroase ale industriei. Placa este optimizată pentru aplicații de amplificatoare de clasă D și alte cazuri de utilizare audio în sistemele de amplificare pentru chitară electrică.
Ii. Specificații ale produsului
| Parametru | Caietul de sarcini |
|---|---|
| Numele produsului | PCB difuzor chitara electrica |
| Material de substrat | FR-4 Laminat placat cu cupru epoxidic din fibră de sticlă |
| Grosimea plăcii | 1.0 mm |
| Număr de straturi | 2 Straturi (2L) |
| Dimensiuni | 86.9 × 73.58 mm |
| Diametrul minim al găurii | 0.236 mm |
| Lățimea liniei / Spațiere între linii | 0.32 mm / 0.37 mm |
| Grosimea foliei de cupru | 1/1 Oz (1 oz pe ambele straturi exterioare) |
| Finisaj de suprafață | Lipire cu aer cald fără plumb (LF HASL) |
| Masca de lipit / Legendă | Mască de lipit verde / Legenda serigrafiei albe |
Iii. Clasificarea științifică conform standardelor IPC
PeIPC-6012F, Specificații de calificare și performanță pentru plăci imprimate rigide, acest produs se încadrează în următoarea clasificare științifică:
- Tip de construcție: Tip 2 (Placă cu două fețe) — frezare cu două fețe cu găuri placate (PTH)
- Clasa de performanță: Clasă 2 (Servicii dedicate Produse electronice) — potrivit pentru aplicații de funcționare continuă care necesită fiabilitate ridicată, cum ar fi echipamente audio
- Material de substrat: FR-4 (Epoxid armat cu sticla) — în conformitate cu cerințele IPC-4101
- Finisaj de suprafață: HASL fără plumb (LF HASL) - Conform cu RoHS
Iv. Considerații de proiectare și principii de inginerie
4.1 Selectarea substratului: Baza de inginerie pentru FR-4
FR-4 este denumirea industrială pentru laminatul cu rășină epoxidică armată cu sticlă. Reprezintă cel mai utilizat material de substrat PCB la nivel global. PeIPC-4101, Specificații pentru materiale de bază pentru plăci imprimate rigide și multistrat, Materialele FR-4 sunt clasificate după temperatura de tranziție sticloasă (TG) în mai multe niveluri:
- Standard FR-4: Tg de 130–140°C
- Mid-Tg FR-4: Tg de 150–160°C
- High-Tg FR-4: Tg ≥ 170°C
Acest PCB pentru difuzor pentru chitară electrică folosește standard Laminat FR-4 cu o Tg de 130–140°C. Temperatura de funcționare pe termen lung nu depășește de obicei 105°C, care îndeplinește pe deplin cerințele de fiabilitate termică pentru aplicațiile de amplificare pentru chitară electrică de putere mică până la medie.
4.2 Motivul de proiectare pentru 1.0 mm Grosimea plăcii
The 1.0 grosimea mm reprezintă una dintre cele mai comune specificații pentru PCB-urile FR-4 cu două fețe. Această grosime realizează un echilibru optim între rezistența mecanică, Performanță electrică, si costul de fabricatie:
- Oferă suport mecanic adecvat împotriva introducerii componentelor și a solicitărilor de vibrații
- Menține grosimea dielectrică adecvată pentru impedanța controlată
- Facilitează compatibilitatea cu conectorii standard și designul carcasei
4.3 Analiza capacității de transport curent pentru 0.32/0.37 mm Lățimea liniilor/Spațierea
PeIPC-2221C, Standard generic pentru designul plăcii imprimate, capacitatea de purtare a curentului a conductorilor PCB poate fi calculată folosind următoarea formulă:
Unde:
- I = Capacitate maximă de purtare a curentului (O)
- ΔT = Creștere admisibilă a temperaturii (° C.)
- O = Aria secțiunii transversale a conductorului (mil²), unde A = W × T
- K = constantă empirică (k = 0.048 pentru straturile exterioare, k = 0.024 pentru straturile interioare)
Pentru urmele stratului exterior cu 1 oz grosime de cupru (1 oz = 1.378 mil) şi 0.32 mm lățime de linie (≈12,6 mil):
- Aria secțiunii transversale A = 12.6 × 1.378 ≈ 17.4 mil²
- În condiții de creștere a temperaturii de 10°C, capacitatea teoretică de purtare a curentului pe urmă este de aproximativ1.8-2,2 A
Această capacitate de curent satisface pe deplin cerințele preamplificatorului pentru chitară electrică și circuitelor de procesare a semnalului.
4.4 Semnificația inginerească a 0.236 mm Diametrul minim al găurii
The 0.236 mm (aproximativ 9.3 mil) diametrul minim al găurii se încadrează îninterval standard de precizie de foraj pentru industria PCB. Această dimensiune a găurii acceptă montarea prin găuri a marii majorități a componentelor standard cu plumb, inclusiv rezistențe, condensatoare, tranzistoare, și CI. De asemenea, asigură o metalizare fiabilă a găurilor placate (PTH) cu o suprafață de perete suficientă pentru îmbinări de lipire de încredere.
4.5 Grosimea foliei de cupru: 1/1 Oz
O uncie (1 Oz) de folie de cupru corespunde unei grosimi de aproximativ 35 μm. The 1/1 Specificația OZ - 1 oz pe ambele straturi exterioare - asigură:
- Capacitate constantă de transport de curent în ambele straturi exterioare
- Integritate excelentă a semnalului
- Rezistență suficientă a îmbinării de lipit și fiabilitate pe termen lung
4.6 Finisaj de suprafață HASL fără plumb
Lipire cu aer cald fără plumb (LF HASL) implică scufundarea PCB-ului în lipire topită fără plumb - de obicei aliaj SAC305 (Staniu 96.5%, Argint 3.0%, Cupru 0.5%)— urmat de cuțite de aer cald de înaltă presiune care nivelează suprafața pentru a crea o uniformitate, înveliș de protecție lipibil.
Parametrii procesului:
- Temperatura vasului de lipit: 250–265°C
- Timp de scufundare: 1-5 secunde
- Grosimea stratului de lipit: 1–40 μm
Avantajele cheie ale HASL fără plumb:
- ✅Conformitate RoHS: Conținut de plumb sub 0.1% (1000 ppm) prag
- ✅Eficiența costurilor: Una dintre cele mai economice opțiuni de finisare a suprafeței disponibile
- ✅Lipibilitate excelentă: Umecabilitate superioară și fiabilitate a îmbinărilor de lipit
- ✅Termen de valabilitate extins: Până la 12 luni sau mai mult
Aplicații tipice: Electronica de consum, echipamente audio, controale industriale, și alte aplicații în care cerințele de planeitate a suprafeței nu sunt extrem de stricte.
V. Principiul de lucru: De la semnalul chitarei la sunetul difuzorului
PCB-ul difuzorului chitarei electrice funcționează prin trei etape de bază ale procesării semnalului:
5.1 Sectiunea preamplificatoare
Preamplificatorul reprezintăinima a plăcii de circuite a amplificatorului de chitară. Procesează semnalele electromagnetice slabe de la pickup-urile chitarei și controlează mai multe aspecte ale sunetului:
- Câștig curent
- Câștig de putere
- Modelarea tonului (Tripla, Gama medie, Bas)
5.2 Secțiunea amplificatoare de putere
După procesarea preamplificatorului, semnalul trece la treapta amplificatorului de putere. Amplificatorul de putere amplifică în continuare semnalul la un nivel suficient pentru a conduce difuzorul, menținând în același timp compatibilitatea cu tensiuni de funcționare mai mari.
5.3 Ieșire difuzor
Semnalul amplificat conduce în cele din urmă difuzorul, transformarea energiei electrice în unde sonore audibile.
VI. Componente comune pe PCB-urile amplificatoarelor de chitară
PCB-urile pentru difuzoare pentru chitară electrică integrează o gamă largă de componente care îndeplinesc în mod colectiv funcții de procesare a semnalului și de amplificare a puterii:
| Categoria componente | Funcţie |
|---|---|
| Diode și Rezistoare | Rectificare, limitarea curentului, diviziunea tensiunii, părtinitoare |
| Inductori și condensatori | Filtrare, decuplare, controlul răspunsului în frecvență |
| Filtre trece-jos și condensatori de decuplare | Suprimarea zgomotului de înaltă frecvență, stabilizarea sursei de alimentare |
| Tranzistoare și transformatoare | Amplificarea semnalului, potrivirea impedanței, conversie de tensiune |
Aceste componente permit PCB-ului difuzorului chitarei electrice să le suporte pe ambeleîn stare solidă şiTub tehnologii de amplificare.
VII. Fluxul procesului de fabricație
UGPCB produce acest PCB pentru difuzor pentru chitară electrică în strictă conformitate cu cerințele IPC-6012F:
- Controlul de calitate primit (IQC) : substrat FR-4, folie de cupru, cerneală pentru mască de lipit, și inspecția altor materii prime
- Circuitul stratului interior (nu se aplică plăcilor cu două fețe; treceți la pasul următor)
- Foraj: Diametrul minim al găurii 0.236 mm folosind găurire CNC de înaltă precizie
- Depunere de cupru electroless / Galvanizarea: Orificiu traversant placat (PTH) metalizare, acumulare de cupru
- Circuitul stratului exterior: Laminare peliculă uscată → Expunere → Dezvoltare → Gravare → Decapare peliculă
- Aplicație de mască de lipit: Cerneală verde pentru mască de lipit care acoperă zonele care nu pot fi lipite
- Imprimare legenda: Legendă serigrafie albă care indică indicatorii de referință ale componentelor
- Finisaj de suprafață: HASL fără plumb (LF HASL)
- Rutarea profilului: CNC rutare la dimensiunile finale ale 86.9 × 73.58 mm
- Testare electrică: Testarea sondei zburătoare / testarea dispozitivului pentru a verifica continuitatea electrică
- Inspecție finală: Inspecție vizuală conform cerințelor IPC-A-600K
- Ambalare și transport: Ambalare sub vid cu protecție împotriva umezelii
VIII. Scenarii de aplicație și cazuri de utilizare
8.1 Aplicații primare
- Amplificatoare pentru chitara electrica: Amplificatoare de clasa D, Amplificatoare clasa AB
- Amplificatoare pentru chitara bas: Amplificare de putere de joasă frecvență
- Pedale de efecte pentru chitară: Procesarea semnalului și modularea tonului
- Echipamente audio profesionale: Monitoare de studio, sisteme PA
8.2 Adaptare specială pentru amplificatoare de clasă D
Amplificatoarele de clasa D sunt renumite pentru acestearandament ridicat (depăşind 90%) şiputere mare de ieșire. Acest difuzor PCB pentru chitară electrică este deosebit de potrivit pentru modelele de amplificatoare de chitară bas Clasa D, ofranda:
- Putere medie de ieșire de aproximativ100 W
- Capacitate excelentă de control al volumului
- Adânc, răspuns de bas bogat
- Răspuns tranzitoriu mai rapid
IX. Asigurarea calității și a fiabilității
9.1 Conformitatea cu standardele IPC
Fabricarea și inspecția acestui PCB pentru difuzoare pentru chitară electrică respectă cu strictețe următoarele standarde IPC:
| Standard | Titlu | Aplicație |
|---|---|---|
| IPC-6012F | Specificații de calificare și performanță pentru plăci imprimate rigide | Proces complet de fabricație și acceptare |
| IPC-A-600K | Acceptabilitatea plăcilor imprimate | Inspecție vizuală și determinarea calității |
| IPC-4101 | Specificații pentru materiale de bază pentru plăci imprimate rigide și multistrat | Selecția și certificarea substratului |
| IPC-2221C | Standard generic pentru designul plăcii imprimate | Specificații de proiectare și calcule purtătoare de curent |
9.2 Măsuri de fiabilitate
- Perioada de valabilitate: ≥ 12 luni (cu finisaj de suprafață HASL fără plumb)
- Interval de temperatură de funcționare: 0-105°C (standard FR-4)
- Evaluarea inflamabilității: UL94 V-0 (standard pentru materialul substrat FR-4)
X. De ce să alegeți UGPCB?
UGPCB este o companie recunoscută la nivel globalDesign PCB, fabricație, și furnizor de servicii PCBA la cheie:
- 🏭Facilitate modernă: 28,000 m² unitate de producție
- 👨🔧Echipa de experti: 1,300 angajati, 35% experți tehnici
- 🌍Reach global: Servire peste 5,000 clienții întreprinderii din întreaga lume 20+ țări
- 📦Livrare în volum: Peste 100,000 Loturi PCBA livrate cumulat
- 🔧Servicii la cheie: De la optimizarea designului PCB și aprovizionarea componentelor până la asamblarea SMT/DIP și testarea funcțională
XI. Întrebări și Comenzi
📞Contactați-ne astăzi pentru o ofertă personalizată și asistență tehnică!
- 🌐Site-ul web: www.ugpcb.com
- 📧E-mail: sales@ugpcb.com
- 📱Telefon: +86-135 4412 8719
- 💬 WhatsApp：+86 19072115165
Pur și simplu încărcați fișierele Gerber, Lista BOM, și fișiere de proiectare. Echipa UGPCB va oferi o cotație completă în termen 24 ore.
