Prezentare generală a produsului PCB cu două fețe UGPCB
PCB-ul cu două fețe al UGPCB este o performanță ridicată placa de circuit imprimat conceput special pentru dispozitive electronice, cum ar fi adaptoare. Construit cu material FR-4, are o grosime standard de 1,6 mm, 1 oz grosime de cupru, și Immersion Gold (De acord) finisarea suprafeței. Lățimea minimă a urmei și distanța sunt ambele 6 mil (0.15mm). Prin facilitarea direcționării circuitelor pe ambele părți ale substratului, PCB-urile cu două fețe permit o densitate mai mare a cablurilor și o fiabilitate sporită, făcându-le aplicabile pe scară largă în diverse Ansamblu PCB (PCB) proiecte. Ca lider în industria PCB, UGPCB se dedică furnizării de servicii de producție de PCB de înaltă calitate, asistarea clienților în optimizarea design-urilor electronice și îmbunătățirea performanței generale.
În sectorul electronic de astăzi, PCB-urile și PCBA sunt componente de bază. PCB-uri cu două fețe, apreciate pentru flexibilitatea și rentabilitatea lor, sunt alegerea preferată pentru numeroase proiecte. Acest ghid oferă o analiză aprofundată a PCB-urilor cu două fețe ale UGPCB, acoperind definirea acestora, elemente esențiale de proiectare, Principiile de lucru, aplicații, Clasificări, materiale, performanţă, structura, Caracteristici, proces de producție, și scenarii de utilizare. Acesta își propune să ofere o înțelegere aprofundată a acestui produs și să ofere soluții de încredere pentru proiectele dumneavoastră PCBA.
Definiția și structura produsului
Ce este un PCB cu două fețe?
Un PCB cu două fețe este o placă de circuit imprimat cu straturi conductoare de cupru pe ambele părți ale substratului, permițând circuitelor de sus și de jos să fie interconectate prin orificii sau orificii placate. Acest design îmbunătățește semnificativ flexibilitatea de rutare a PCB, făcându-l potrivit pentru dispozitive electronice moderat complexe. PCB-ul UGPCB cu două fețe folosește o structură cu 2 straturi combinată cu un finisaj de suprafață Immersion Gold, asigurând o conductivitate excelentă și rezistență la coroziune, făcându-l o bază ideală pentru PCBA.
Compoziția structurală
Structura PCB-ului cu două fețe a UGPCB cuprinde substratul, straturi de cupru, Masca de lipit, și stratul de finisare a suprafeței. Substratul utilizează material FR-4, un laminat epoxidic armat cu sticlă cunoscut pentru rezistența sa mecanică bună și izolarea electrică. Straturile de cupru, cu o grosime de 1 Oz (aproximativ 35μm), sunt distribuite pe ambele părți și interconectate prin procese de găurire și placare. Finisajul suprafeței folosește tehnologia Immersion Gold pentru a îmbunătăți lipirea și rezistența la oxidare. Cu o grosime totală de 1,6 mm, acest PCB asigură stabilitate și durabilitate, pentru aplicații PCB de înaltă densitate.
Considerații cheie de proiectare pentru PCB-urile cu două fețe
Când proiectați PCB-uri cu două fețe, o atenție deosebită trebuie acordată parametrilor de lățime și spațiere a urmei. Produsul UGPCB oferă o lățime și o distanță minimă a urmelor 6 mil (0.15mm), facilitând rutarea de înaltă densitate, atenuând în același timp interferența semnalului și scurtcircuitele. Proiectanții ar trebui să ia în considerare, de asemenea, managementul termic și controlul impedanței pentru a asigura performanțe stabile ale PCB-ului în timpul asamblarii PCBA. În plus, finisajul suprafeței Immersion Gold necesită amenajări optimizate ale plăcuțelor pentru a îmbunătăți lipirea și fiabilitatea. Pentru aplicații precum PCB-uri adaptoare, folosind profesionist Design PCB software-ul pentru simularea performanței circuitului este recomandat pentru a minimiza erorile de producție.
Principiul de funcționare al PCB-urilor cu două fețe
Principiul de funcționare al PCB-urilor cu două fețe se bazează pe interconexiunile circuitelor de pe ambele părți ale substratului, transmiterea semnalelor electrice și a puterii prin căi conductoare. Pe măsură ce curentul curge prin urmele de cupru, PCB-ul acționează ca un purtător, conectarea diferitelor componente electronice pentru a realiza funcții specifice. De exemplu, în PCB-uri adaptoare, designul cu două fețe permite distribuirea circuitelor de gestionare a energiei pe ambele părți, îmbunătățirea eficienței și a performanței termice. Finisajul suprafeței Immersion Gold asigură o rezistență scăzută la punctele de contact, prelungirea duratei de viață a PCB-ului. Întregul proces se bazează pe PCBA de înaltă calitate pentru a integra PCB-ul componente, formând un sistem electronic complet.
Aplicații și clasificare
Aplicații primare
PCB-urile cu două fețe ale UGPCB sunt utilizate pe scară largă în dispozitivele electronice, în special în sectorul PCB-ului adaptor pentru adaptoarele de alimentare, încărcătoare, și convertoare. Ele sunt, de asemenea, comune în echipamentele de comunicații, electronice auto, și sisteme de control industrial, servind ca componente de bază în PCBA. Fiabilitatea și flexibilitatea lor ridicate le fac potrivite pentru circuite de complexitate scăzută până la medie, ajutând clienții în realizarea eficientă Fabricarea PCB-urilor și servicii PCBA.
Clasificarea produselor
Bazat pe aplicație și performanță, PCB-urile cu două fețe pot fi clasificate în mai multe tipuri, inclusiv PCB-uri standard cu două fețe, interconectare de înaltă densitate (HDI) PCB -uri, și PCB-uri adaptoare specializate. Produsele UGPCB se încadrează în această din urmă categorie, optimizat pentru adaptoare și care acceptă culori personalizate (De ex., alb sau negru) pentru a satisface diverse cerințe ale proiectelor PCBA. Clasificarea se bazează pe materiale, grosime, și finisarea suprafeței, cum ar fi PCB-uri FR-4 și PCB-uri Immersion Gold.
Materiale și performanță
Materiale folosite
PCB-urile cu două fețe ale UGPCB folosesc FR-4 ca materialul substratului-un laminat din pânză de sticlă epoxidică ignifugă care asigură o izolare electrică excelentă și rezistență mecanică. Straturile de cupru constau din 1 oz cupru electrolitic, asigurând o conductivitate ridicată. Finisajul suprafeței folosește Immersion Gold, sporind rezistența la coroziune și lipibilitatea. Această combinație de materiale asigură stabilitatea PCB în medii dure, formând baza pentru asamblarea PCBA de înaltă calitate.
Caracteristici de performanță
Acest produs PCB se laudă cu fiabilitate ridicată, stabilitate termică excelentă, și o bună integritate a semnalului. Parametrii de performanță includ rezistența la temperatură ridicată, constantă dielectrică scăzută, și rezistență la coroziune chimică. Lățimea/spațierea minimă a urmei de 6 mil acceptă proiectarea precisă a circuitelor. Tratamentul Immersion Gold îmbunătățește calitatea îmbinărilor de lipit, reducerea ratelor de eșec și asigurarea performanțelor remarcabile în aplicațiile PCB și PCBA. Aceste caracteristici îl fac alegerea preferată pentru scenarii precum PCB-urile adaptoare.
Caracteristici cheie ale produsului
PCB-ul cu două fețe UGPCB oferă caracteristici cheie, cum ar fi capacitatea de rutare de înaltă densitate, rentabilitate, și respectarea mediului. Designul său cu două fețe permite configurații mai complexe ale circuitelor, în timp ce grosimea de 1,6 mm și 1 Oz greutate de cupru asigură durabilitatea mecanică. Finisajul suprafeței Immersion Gold oferă o viață lungă și o întreținere redusă, cu minim 6 mil lățime/spațiere a urmei care susțin fabricarea PCB de înaltă precizie. În plus, opțiunile de aspect alb sau negru sporesc estetica, făcându-l potrivit pentru diverse proiecte PCBA și sporind competitivitatea pe piața produselor.
Prezentare generală a procesului de producție
Procesul de producție pentru PCB-uri cu două fețe implică mai mulți pași: Începe cu pregătirea substratului și imagistica stratului interior, urmat de forare pentru a crea vias, apoi placarea și imagistica stratului exterior. Finisajul suprafeței Immersion Gold este aplicat în etapele ulterioare pentru a proteja straturile de cupru. In sfarsit, PCB-urile sunt supuse testării și inspecției înainte de ambalare și expediere. UGPCB folosește tehnologii avansate de fabricare a PCB, controlând strict fiecare pas pentru a oferi servicii de asistență PCBA fiabile. Întregul proces este eficient și ecologic, respectarea standardelor internaționale.
Scenarii comune de utilizare

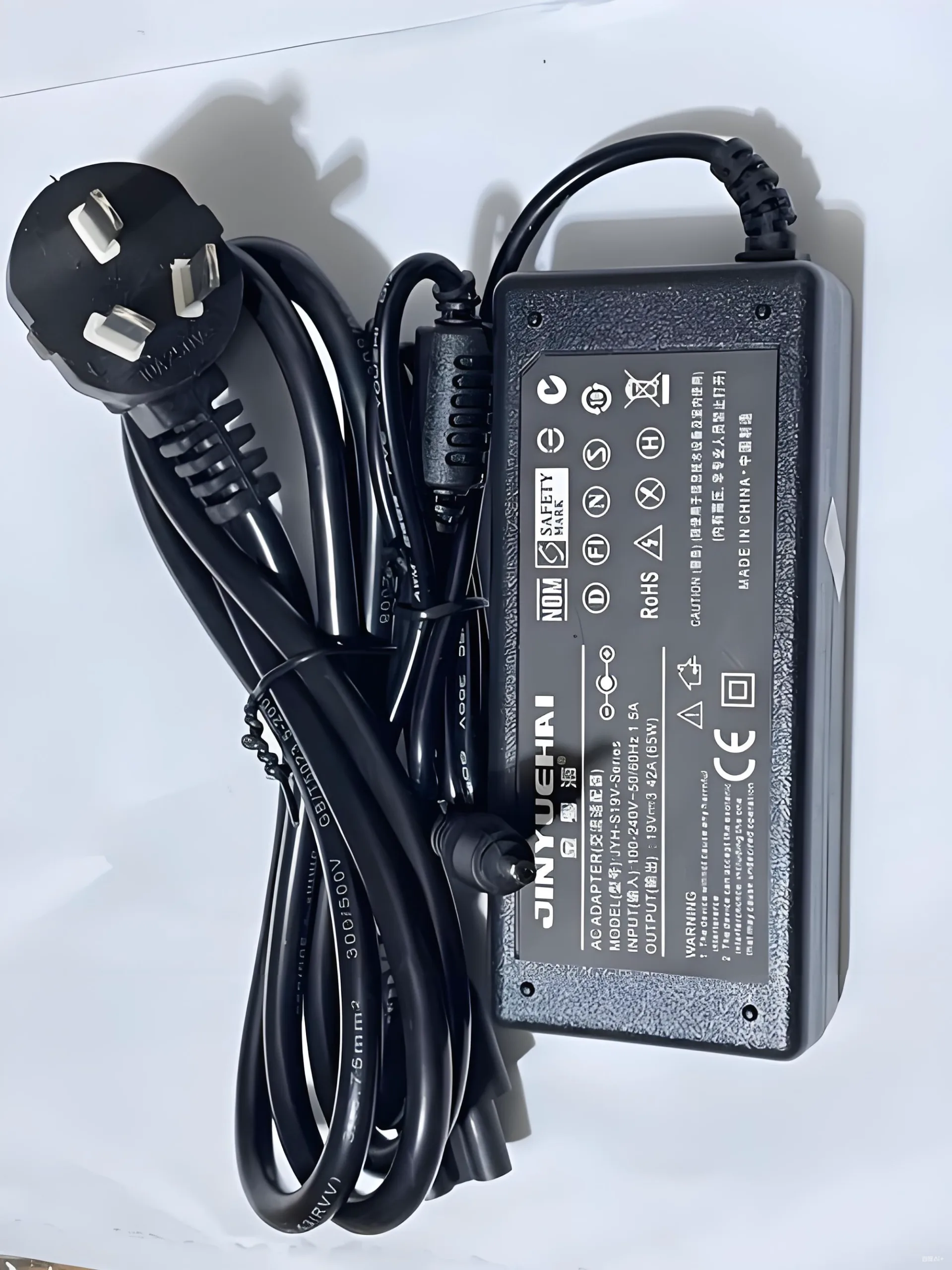

PCB-urile cu două fețe ale UGPCB sunt utilizate în diverse scenarii, inclusiv adaptoare de alimentare, Electronica de consum, dispozitive medicale, și automatizări industriale. În aplicațiile cu adaptoare PCB, sunt folosite pentru conversia și distribuția puterii, asigurând funcționarea în siguranță a dispozitivului. Alte scenarii, precum stațiile de bază de comunicații și electronicele auto, se bazează pe fiabilitatea lor ridicată și pe compatibilitatea PCBA. Prin design optimizat, acest PCB se poate adapta la diferite medii, ajutând clienții să obțină soluții electronice eficiente.
