Placă PCB pentru protecția bateriei: O privire de ansamblu

Placa PCB pentru protecția bateriei este o componentă critică concepută pentru a proteja sistemele de baterii de supraîncărcare, scurtcircuite, și alte pericole. La UGPCB, suntem specializați în producție de înaltă fiabilitate PCB -uri care se întâlnesc Standardele IPC, asigurând performanțe optime pentru diverse aplicații de gestionare a bateriei. Această placă compactă și eficientă integrează materiale avansate și inginerie precisă pentru a oferi protecție superioară și longevitate în medii solicitante.

Ce este o placă PCB pentru protecția bateriei?

O placă PCB pentru protecția bateriei este specializată placa de circuit imprimat (PCB) care formează nucleul sistemelor de management al bateriei (BMS). Monitorizează tensiunea, actual, și temperatura pentru a preveni deteriorarea bateriei, extinderea duratei de viață a dispozitivelor, de la electronice de larg consum până la echipamente industriale. Cu caracteristici precum urme fine și tratarea suprafeței cu aur prin imersie, acest PCB asigură transmisie stabilă a semnalului și rezistență la coroziune, făcându-l o parte vitală a modernului PCB ansambluri.

Considerații cheie de proiectare pentru PCB-urile de protecție a bateriei

Proiectarea unui PCB fiabil de protecție a bateriei necesită atenție la detalii pentru a îndeplini standardele de siguranță și performanță. Parametrii cheie includ:

• Urmărire și spațiere: Lățimea minimă a urmei de 6 mil (0.15mm) și distanță de 6mil (0.15mm) pentru layout-uri de mare densitate, reducerea riscului de scurtcircuite.

• Număr de straturi: 2 straturile oferă o structură echilibrată pentru circuite de complexitate simplă până la moderată, ideal pentru integrarea eficientă a PCBA.

• Tratament de suprafață: Aurul de imersie oferă o lipire și durabilitate excelente, crucial pentru funcționarea pe termen lung în sistemele de protecție a bateriei.

• Grosimea și materialul: O grosime finită de 0,6 mm cu material FR4 asigura rezistenta mecanica si stabilitate termica, susținând performanțe robuste PCB în condiții variate.

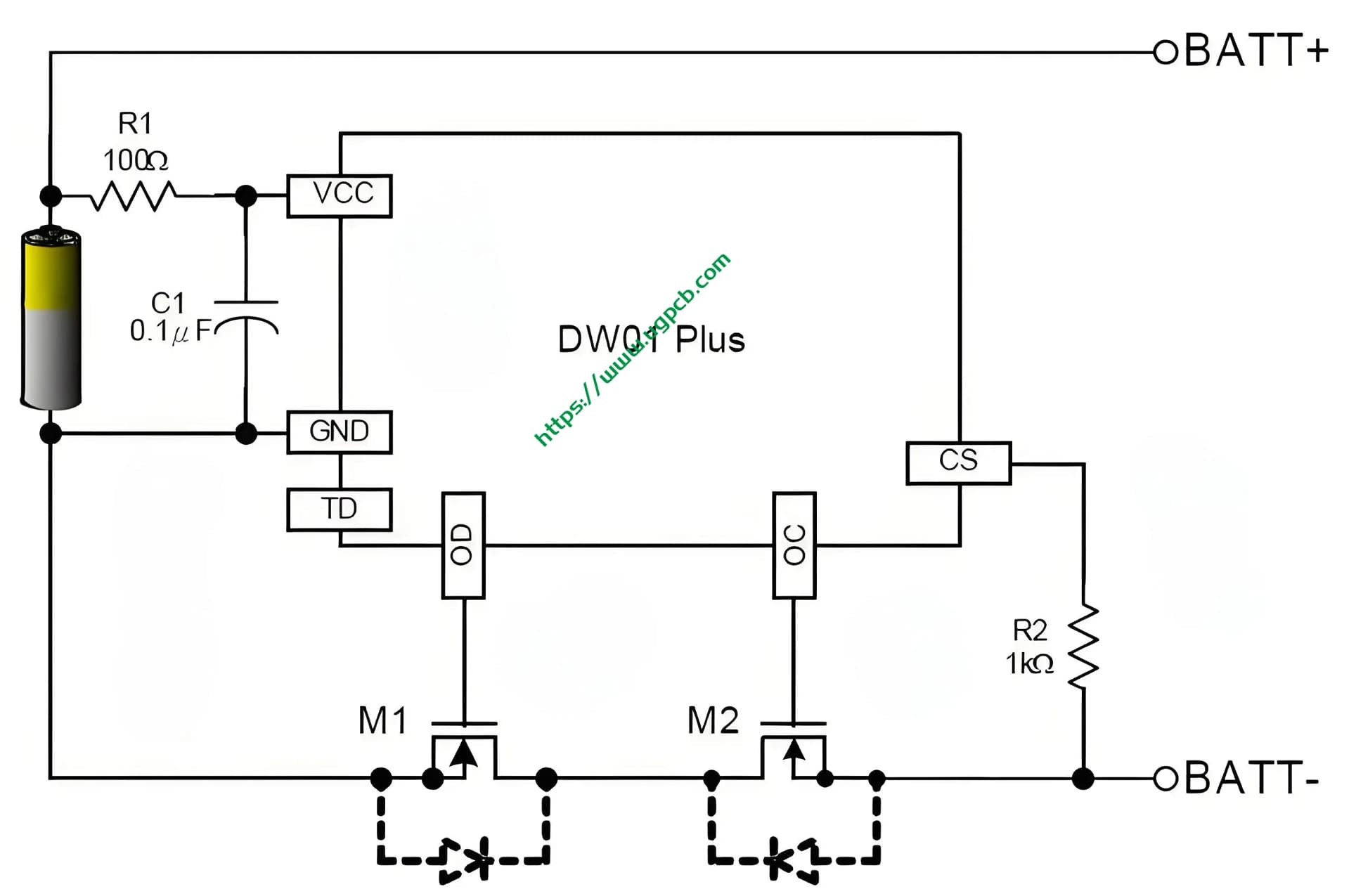

Cum funcționează un PCB de protecție a bateriei?

Placa PCB pentru protecția bateriei funcționează prin integrarea de senzori și circuite integrate de control pe placă pentru a monitoriza continuu parametrii bateriei. Dacă sunt detectate anomalii precum supratensiune sau supraîncălzire, PCB-ul declanșează mecanisme de protecție, cum ar fi deconectarea circuitului, pentru a preveni deteriorarea. Acest proces se bazează pe circuitele precise ale plăcii, inclusiv straturi de cupru de 1 OZ pentru o manipulare eficientă a curentului, asigurând funcționarea sigură și fiabilă a bateriei în configurațiile PCBA.

Aplicații și utilizări ale PCB-urilor de protecție a bateriei

Aceste PCB-uri sunt esențiale într-o gamă largă de aplicații, inclusiv:

• Electronica de consum (De ex., Smartphone -uri, laptopuri, și bănci de putere).

• Vehicule electrice și sisteme de stocare a energiei.

• Echipamente industriale și soluții de energie regenerabilă.
  Prin furnizarea de funcții critice de siguranță, PCB-urile de protecție a bateriei ajută la menținerea integrității dispozitivului și reprezintă o cheie componentă în serviciile PCBA pentru industriile dependente de baterii.

Clasificarea PCB-urilor de protecție a bateriei

PCB-urile de protecție a bateriei pot fi clasificate în funcție de factori precum numărul de straturi, material, și cerințe specifice aplicației. Clasificările comune includ:

• Pe Straturi: Un singur strat, dublu strat (ca acest model cu 2 straturi), sau PCB-uri multistrat pentru sisteme complexe.

• Prin cerere: Standard vs. variante performante, adaptate pentru diferite tipuri de baterii (De ex., Li-ion sau plumb-acid).
  Această diversitate permite soluții PCB personalizate care se aliniază cu nevoile specifice de gestionare a PCBA și a bateriei.

Materiale utilizate în PCB-urile de protecție a bateriilor

UGPCB utilizează de înaltă calitate FR4 material pentru acest PCB, cunoscut pentru izolarea sa electrică excelentă, rezistenta la flacara, si durabilitate mecanica. Combinat cu o grosime de cupru de 1 OZ și un tratament de suprafață cu aur de imersie, selecția materialelor asigură conformitatea cu standardele IPC, oferind o bază de încredere pentru aplicațiile PCB și PCBA în medii dure.

Performanță și specificații

Placa PCB pentru protecția bateriei oferă performanțe excepționale cu următoarele specificații:

• Grosime terminată: 0.6mm pentru un profil subțire.

• Grosime de cupru: 1OZ pentru o conductivitate optimă.

• Opțiuni de culoare: Alb sau negru pentru a se potrivi preferințelor de design.

• Caracteristica cheie: Dimensiune compactă (“individul este foarte mic”), care să permită integrarea în dispozitive cu spațiu limitat.
  Aceste caracteristici îl fac o alegere de top pentru eficiență ridicată Proiecte PCB și ansambluri PCBA, punând accent pe fiabilitate și precizie.

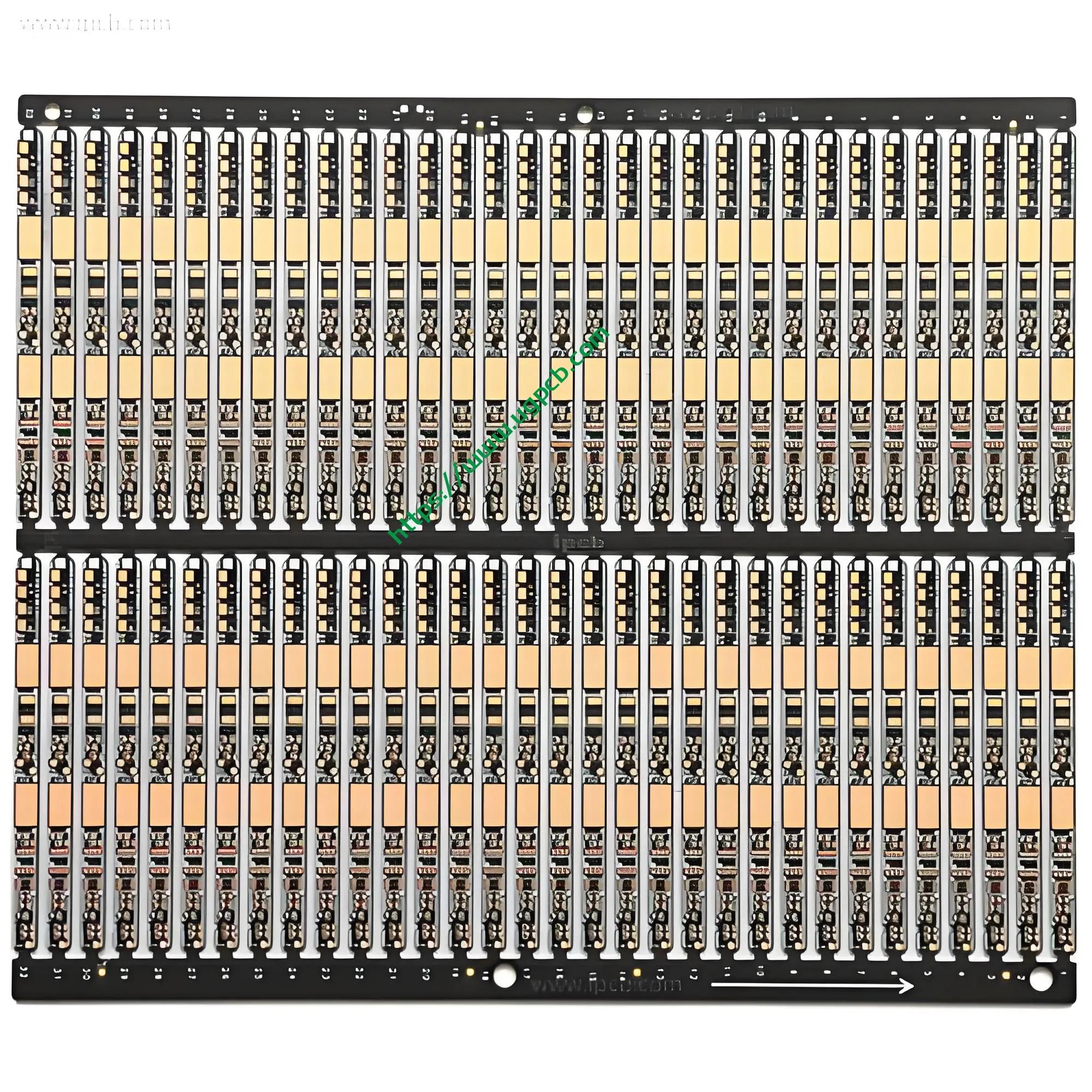

Structura și compoziția PCB-ului

Acest PCB are o structură cu 2 straturi cu un miez de substrat FR4, straturi conductoare de cupru, și o mască de protecție de lipit. Finisajul suprafeței cu aur prin imersie îmbunătățește conectivitatea și rezistența la factorii de mediu. Designul său stratificat acceptă circuite complexe, menținând în același timp un profil scăzut de 0,6 mm, ideal pentru integrarea eficientă a PCBA în sistemele de protecție a bateriei.

Caracteristici și beneficii cheie

• Fiabilitate ridicată: Rezistă la condiții riguroase datorită materialului FR4 și tratamentului cu aur prin imersie.

• Design compact: Factorul de formă mic permite o plasare ușoară în spații înguste.

• Inginerie de precizie: 6mil urme și spații permit amenajări de înaltă densitate, îmbunătățirea performanței PCB.

• Versatilitate: Potrivit pentru diverse aplicații, de la gadgeturi de consum până la proiecte industriale PCBA.
  Aceste beneficii asigură că placa PCB pentru protecția bateriei îndeplinește cerințele electronicelor moderne, sporind atât siguranța, cât și eficiența.

Procesul de producție la UGPCB

Procesul nostru de fabricație respectă strict standardele IPC pentru a asigura conformitatea cu calitatea:

1. Proiectare și aspect: Crearea de scheme cu accent pe cerințele de protecție a bateriei.

2. Pregătirea materialelor: Tăierea substraturilor FR4 la dimensiune.

3. Laminare în straturi și gravare: Formarea circuitelor cu lățimi precise de trasare.

4. Tratament de suprafață: Aplicarea de aur de imersie pentru o durabilitate sporită.

5. Testare și inspecție: Verificarea performanței în raport cu specificațiile pentru pregătirea PCBA fiabilă.
   Acest proces simplificat asigură că fiecare PCB îndeplinește standarde înalte de siguranță și funcționalitate a bateriei.

Cazuri de utilizare comune și scenarii

Acest PCB este utilizat pe scară largă în scenarii precum:

• Dispozitive portabile: Asigurarea funcționării în siguranță a dispozitivelor portabile și a gadgeturilor mobile.

• Sisteme auto: Protejarea bateriilor din vehiculele electrice și din stațiile de încărcare.

• Stocarea Energiei: Integrarea în configurațiile de energie solară și sistemele de rezervă.
  Prin abordarea acestor cazuri de utilizare, PCB-urile de protecție a bateriei UGPCB susțin soluții inovatoare PCBA în toate industriile, conduce progrese în tehnologia bateriilor.
