Dop prin orificiu de carbon Cerneală Material PCB
PCB-ul Through Hole Plug Carbon Ink este realizat din material FR-1,94v0, un grad ignifug care îndeplinește UL 94V-0 Standarde. Acest material combina fibra de sticla si rasina epoxidica, asigurand o izolare electrica excelenta, rezistență mecanică, și rezistență la căldură. Alegerea FR-1,94v0 asigură durabilitatea și fiabilitatea PCB-ului în diverse aplicații.
Performanţă
The PCB are un singur strat de cupru și un strat suplimentar de cerneală carbon, oferind versatilitate în designul și funcționalitatea circuitelor. Cu o grosime finisată de 1,0mm, menține un factor de formă compact, asigurând în același timp o integritate structurală suficientă. Grosimea de cupru de 1 OZ oferă o bună conductivitate și capacitate de transport de curent, esențial pentru performanța fiabilă în circuitele electronice.
Structura
PCB-ul vine într-o culoare verde/albă, sporind atractivitatea sa vizuală și ușurința inspectării în timpul proceselor de fabricație și asamblare. Tratamentul de suprafață al conservanților organici de lipit (OSP) protejează suprafața cuprului de deteriorare și oxidare, asigurând o bună lipire în timpul componentă atașament.
Caracteristici speciale
Caracteristica definitorie a PCB-ului Through Hole Plug Carbon Ink este procesul de cerneală de carbon. Acest proces special presupune umplerea orificiilor de trecere cu cerneală carbon, creând conexiuni electrice între circuite pe diferite straturi fără a fi nevoie de găuri de trecere placate. Această tehnică simplifică producția, reduce costurile, și permite modele mai compacte. Cerneala de carbon oferă, de asemenea, un grad ridicat de flexibilitate și conductivitate, potrivit pentru diverse aplicații care necesită control precis asupra proprietăților electrice.
Proces de producție
Producerea PCB-ului Through Hole Plug Carbon Ink implică mai mulți pași cheie:
- Pregătirea materialelor: Materialul FR-1,94v0 este tăiat la dimensiune și pregătit pentru prelucrare.
- Modelarea circuitului: Circuitul de cupru este gravat pe materialul de bază FR-1,94v0 folosind tehnici de fotolitografie.
- Blocarea cernelii de carbon: Găurile de trecere sunt umplute cu cerneală de carbon pentru a crea conexiuni electrice.
- Tratament de suprafață: Procesul OSP este aplicat pentru a proteja suprafața de cupru.
- Aplicație de mască de lipit: O mască de lipire de protecție este aplicată pe suprafața PCB pentru a preveni erorile de lipire și pentru a îmbunătăți durabilitatea.
- Asamblare finală și testare: Componentele sunt atașate, iar PCB-ul este testat pentru a asigura funcționalitatea și fiabilitatea.
Scenarii de aplicație

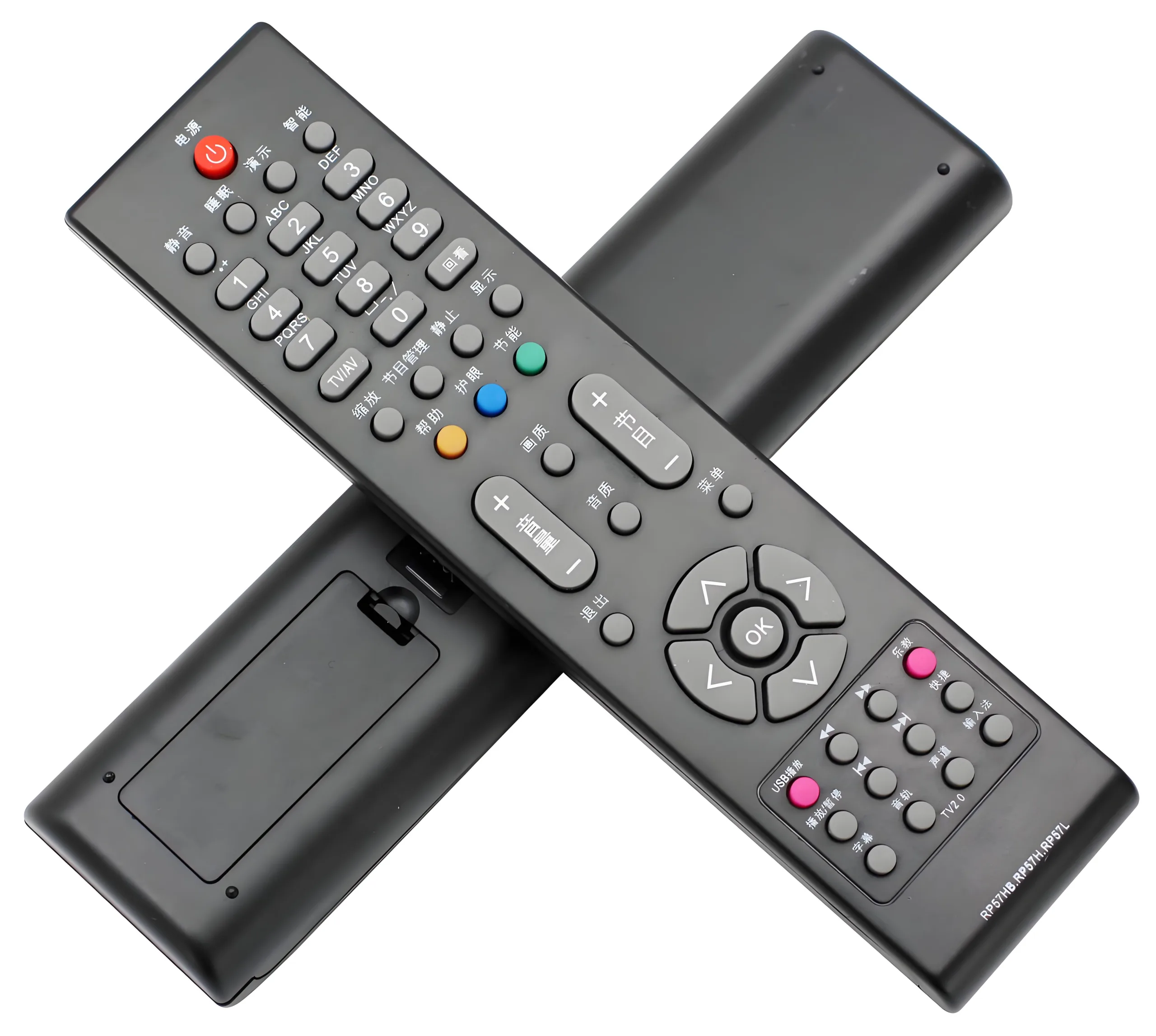

The Through Hole Plug Carbon Ink PCB este ideal pentru produse cheie, cum ar fi PCB-urile cu telecomandă. Designul său compact, conexiuni electrice fiabile, și procesul de fabricație eficient din punct de vedere al costurilor îl fac o potrivire perfectă pentru aplicațiile de control de la distanță. PCB suportă circuite complexe și densitate mare a componentelor, permițând funcționalități avansate în telecomenzi, precum butoanele sensibile la atingere, Afișaje LCD, și capabilități de comunicare fără fir. Indiferent dacă este utilizat în sistemele de divertisment la domiciliu, controale industriale, sau aplicații auto, PCB-ul Through Hole Plug Carbon Ink asigură performanță fiabilă și satisfacția utilizatorului.
